本發明具體涉及一種神經手術牽引裝置。

背景技術：

1、神經外科主治由外傷導致的腦部、脊髓等神經系統的疾病，主要依靠手術治療，例如撞擊等因素導致的腦外傷、腦腫瘤、嚴重的腦血管病、脊髓腫瘤等。臨床上在給病人進行神經外科手術時大多需要使用到牽引裝置牽拉皮膚以暴露手術視野。

2、如公開號為cn114376630b的中國發明專利，提供了一種腦外科手術用神經拉鉤牽開裝置，該裝置可實現同步控制兩個牽開鉗，通過氣缸的伸縮帶動連接桿進行獨立移動，便可實現獨立控制任意一個牽開鉗，解決了現有的腦外科手術用神經拉鉤牽開裝置兩個牽開鉗通常為同步進行移動，不能獨立進行控制的問題。

3、但是，在目前手術的過程中，根據手術類型和手術位置的不同，手術切口也存在一定的差異，其牽開方向以及牽引點的數量需求也不一樣，現有的牽引裝置在使用時大多只能在兩個固定方向進行牽引，不方便根據切口位置大小和手術需求對牽引點的數量以及牽引的方向進行自由調節，從而導致其適用范圍有所下降。

技術實現思路

1、針對現有技術存在的不足，本發明提出一種神經手術牽引裝置，以解決上述背景技術中提出的現有的牽引裝置在使用時大多只能在兩個固定方向進行牽引，不方便根據切口位置大小和手術需求對牽引點的數量以及牽引的方向進行自由調節，從而導致其適用范圍有所下降的技術問題。

2、為實現上述目的，本發明提供如下技術方案，一種神經手術牽引裝置，包括有：

3、安裝環，所述安裝環上設置有可轉動的旋鈕；

4、安裝座，設置有多組，且均可環向滑動的設置在所述安裝環上，所述安裝座上設置有固定組件；

5、活動座，沿所述安裝環的中線可滑動的設置在所述安裝座上，所述活動座上設置有通過連接組件進行安裝的拉鉤；

6、弧板，可環向滑動的設置在所述安裝座上，并與所述活動座通過驅動機構進行連接，通過所述驅動機構將所述弧板的滑動轉換為驅動所述活動座滑動；及

7、控制機構，設置在所述旋鈕上并與所述弧板連接，以將所述旋鈕的轉動轉換為驅動多組所述弧板同步運動。

8、進一步的，所述固定組件包括有：

9、夾板，設置在所述安裝座的一側，所述安裝座呈l型，所述安裝座與所述夾板形成容納所述安裝環的空腔；

10、連接桿，設置在所述夾板上，并滑動穿設在所述安裝座內，所述連接桿的端部設置有按板，所述按板與所述安裝座之間設置有第一彈性件；及

11、卡塊，設置在所述夾板內側，所述安裝環的內圓面環向均布有多組卡槽，所述卡塊卡設在其中一組所述卡槽內。

12、進一步的，所述安裝座底部設置有定位柱，所述安裝環上環向均布有多組定位孔，所述定位柱卡設在其中一組所述定位孔內。

13、進一步的，所述驅動機構包括有：

14、驅動柱，設置在所述活動座底部，所述安裝座上開設有沿所述安裝環中線延伸的滑槽，所述驅動柱滑動卡設在所述滑槽內并伸出于外；

15、弧形軌道，設置在所述弧板上，所述驅動柱滑動卡設在所述弧形軌道內；及

16、第一復位組件，設置在所述安裝座上并與所述弧板連接，以在所述弧板未受到外力時驅動所述弧板復位。

17、進一步的，所述第一復位組件包括有：

18、弧形齒條，設置在所述弧板上；

19、齒輪，沿其軸線可轉動的設置在所述安裝座底部，并與所述弧形齒條嚙合；及

20、卷簧，一端與所述齒輪連接，另一端與所述安裝座固定連接。

21、進一步的，所述控制機構包括有：

22、第一棘齒條，呈環形，可轉動且可升降的設置在所述安裝環上，所述第一棘齒條的外圓面設置有蝸輪齒；

23、第二棘齒條，呈弧形，且固定設置在所述弧板底部，并與所述第一棘齒條嚙合；

24、蝸桿，設置在所述旋鈕上，并與所述蝸輪齒嚙合；及

25、第二復位組件，設置在所述安裝環上并與所述第一棘齒條連接，以解除所述第一棘齒條與所述第二棘齒條的嚙合。

26、進一步的，所述第二復位組件包括有：

27、控制環，可升降的設置在所述安裝環上，并與所述第一棘齒條底面抵接；復位柱，設置在所述控制環上，并伸出于所述安裝環外；及

28、第二彈性件，設置有多組，且其兩端分別與所述控制環和所述安裝環抵接。

29、進一步的，所述連接組件包括有：

30、連接筒，其中段鉸接在所述活動座上；及

31、螺桿，螺接在所述連接筒內，所述拉鉤設置在所述螺桿端部。

32、進一步的，所述拉鉤上設置有延伸桿，所述延伸桿的一端設置有擋塊，所述延伸桿沿其軸線滑動穿設在所述螺桿內，所述擋塊與所述螺桿一端內側之間設置有第三彈性件。

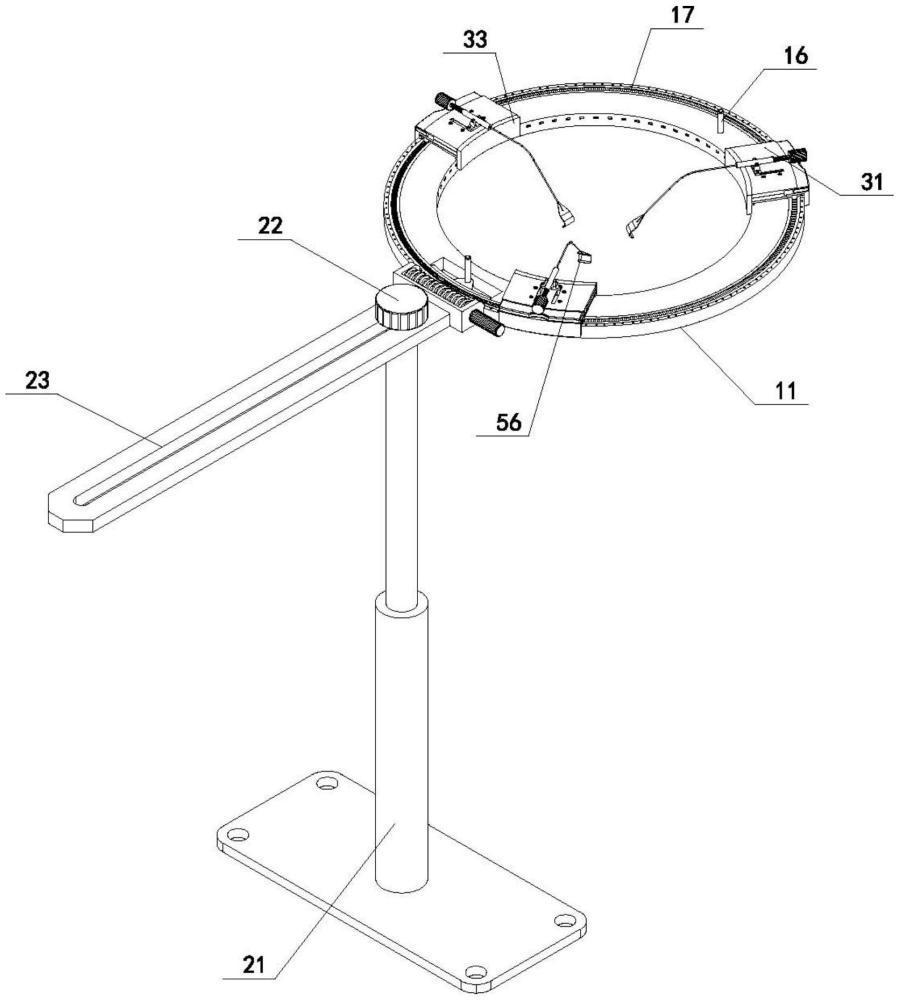

33、進一步的，所述安裝環上設置有安裝組件，所述安裝組件包括有：

34、伸縮桿；

35、頂絲，螺接在所述伸縮桿的端部；及

36、滑框，設置在所述安裝環上，所述頂絲滑動卡設在所述滑框上并與之抵接。

37、與現有技術相比，本發明具備以下有益效果：

38、該裝置在使用時將其固定在手術區域，將多組安裝座通過固定組件固定在安裝環上的不同位置，以方便根據傷口位置大小和手術需求選擇合適數量的拉鉤進行使用，多組拉鉤通過安裝座安裝在安裝環上后，將其勾住患者的皮膚組織，而后通過轉動旋鈕，旋鈕在轉動的過程中通過控制機構驅動多組弧板同時滑動，弧板在滑動的過程中通過驅動機構驅動活動座滑動，以使得多組拉鉤同時沿安裝環的中線滑動，從而快速的將患者的皮膚組織牽開。該裝置中的拉鉤拉動方向可調，且拉鉤數量可自由選擇并組裝，有效的適應不同位置的手術，提高了該裝置的適用范圍。

技術特征：

1.一種神經手術牽引裝置，其特征在于，包括有：

2.根據權利要求1所述的一種神經手術牽引裝置，其特征在于，所述固定組件包括有：

3.根據權利要求2所述的一種神經手術牽引裝置，其特征在于：所述安裝座(31)底部設置有定位柱(38)，所述安裝環(11)上環向均布有多組定位孔(13)，所述定位柱(38)卡設在其中一組所述定位孔(13)內。

4.根據權利要求1所述的一種神經手術牽引裝置，其特征在于，所述驅動機構包括有：

5.根據權利要求4所述的一種神經手術牽引裝置，其特征在于，所述第一復位組件包括有：

6.根據權利要求1所述的一種神經手術牽引裝置，其特征在于，所述控制機構包括有：

7.根據權利要求6所述的一種神經手術牽引裝置，其特征在于，所述第二復位組件包括有：

8.根據權利要求1所述的一種神經手術牽引裝置，其特征在于，所述連接組件包括有：

9.根據權利要求8所述的一種神經手術牽引裝置，其特征在于：所述拉鉤(56)上設置有延伸桿(55)，所述延伸桿(55)的一端設置有擋塊(57)，所述延伸桿(55)沿其軸線滑動穿設在所述螺桿(54)內，所述擋塊(57)與所述螺桿(54)一端內側之間設置有第三彈性件(58)。

10.根據權利要求1所述的一種神經手術牽引裝置，其特征在于，所述安裝環(11)上設置有安裝組件，所述安裝組件包括有：

技術總結
本發明提供了一種神經手術牽引裝置，包括有安裝環，安裝環上設置有可轉動的旋鈕，安裝環上滑動設置有多組安裝座，安裝座上設置有固定組件，安裝座上沿安裝環的中線可滑動的設置有活動座，活動座上設置有通過連接組件進行安裝的拉鉤，安裝座上可環向滑動的設置有弧板，弧板與活動座通過驅動機構進行連接，通過驅動機構將弧板的滑動轉換為驅動活動座滑動，旋鈕上設置有與弧板連接的控制機構，通過控制機構將旋鈕的轉動轉換為驅動多組弧板同步運動。該裝置中的拉鉤拉動方向可調，且拉鉤數量可自由選擇并組裝，有效的適應不同位置的手術，提高了該裝置的適用范圍。

技術研發人員：許嬌,馬改萍,冉建容,杜玲玲,田甜,趙婉婷,彭曉燕,賀緒智
受保護的技術使用者：中國人民解放軍陸軍特色醫學中心
技術研發日：
技術公布日：2025/4/6
