本技術涉及圖像處理，特別是一種涉及基于restormer模型的超聲圖像中人工標記去除方法、裝置及其可讀存儲介質。

背景技術：

1、在醫療診斷中，超聲檢查應用廣泛。醫生為精準指示病變部位，會在超聲圖像上添加人工標記（如十字線、數字和字母），這對傳統診斷有很大幫助。但隨著深度學習在醫療影像處理領域的深入應用，這些人工標記成為新問題。深度學習模型依賴大量標注數據訓練，以識別病灶特征，而超聲圖像中的人工標記常被模型誤認作病灶的一部分，導致特征提取和學習出現偏差，影響模型在分類、分割和檢測任務中的準確性和魯棒性，所以去除超聲圖像人工標記迫在眉睫。

2、目前去除超聲圖像人工標記的方法主要有以下幾類：

3、1.傳統圖像修復算法：像criminisi算法和部分卷積技術，需手動標注掩膜定義修復區域，操作繁瑣耗時，難以大規模應用。而且在處理復雜背景圖像時，易丟失細節和紋理信息，修復后圖像質量差。

4、2.基于卷積神經網絡（cnn）的深度學習方法：如基于u-net的圖像修復網絡等，雖能自動去除標記，但cnn模型感受野固定，難以捕捉長距離依賴信息，在處理復雜背景或形狀多變的標記時效果不佳，且大多仍需手動標注掩膜，受掩膜質量影響大。

5、3.盲修復方法：這類方法無需手動掩膜，可自動檢測修復受損區域。然而現有的盲修復算法在處理多樣化標記時，存在定位不準、修復效果差的問題，在復雜背景下易受干擾，修復結果不穩定。

6、4.基于transformer的圖像修復方法：transformer模型通過自注意力機制能捕捉圖像遠距離依賴關系，在圖像修復任務中展現出強大的特征建模能力，處理超聲圖像人工標記去除任務有較大潛力。

7、因此，亟待一種基于restormer模型的超聲圖像中人工標記去除方法、裝置及其可讀存儲介質，以解決現有技術存在的問題。

技術實現思路

1、本技術實施例提供了一種基于restormer模型的超聲圖像中人工標記去除方法、裝置及其可讀存儲介質，針對目前技術存在的用于去除超聲圖像中人工標記的方法，包括傳統圖像修復算法、基于卷積神經網絡的深度學習方法、盲修復方法等，存在依賴人工標注掩膜、處理復雜標記效果差、易受背景干擾、定位不準確、難以同時保持圖像細節和去除標記以及修復不完全等問題，影響深度學習模型在相關任務中的準確性和性能等問題。

2、本發明核心技術主要是以restormer模型為基礎，結合卷積神經網絡與自注意力機制，采用編碼-解碼架構及多維卷積頭轉置注意力和門控深度卷積前饋網絡模塊，自動檢測并修復超聲圖像中的人工標記，提升深度學習模型性能。

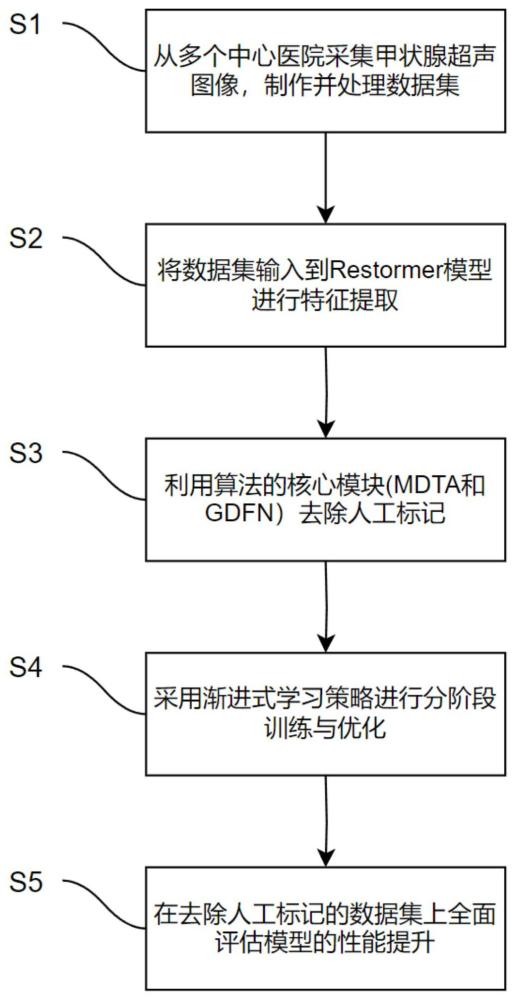

3、第一方面，本技術提供了超聲圖像中人工標記去除方法，所述方法包括以下步驟：

4、s1、收集甲狀腺超聲圖像數據作為數據集并進行預處理；

5、其中，所述數據集包括帶有人工標記和無標記的樣本；

6、s2、將預處理后的數據集輸入restormer模型，通過該restormer模型的編碼器提取多尺度特征并降低分辨率，再通過該restormer模型的解碼器恢復高分辨率特征；

7、s3、通過restormer模型的多維卷積頭轉置注意力模塊調整注意力權重，通過restormer模型的門控深度卷積前饋網絡模塊篩選保留關鍵特征，去除人工標記；

8、s4、采用漸進式學習策略分階段訓練restormer模型；

9、s5、在去除人工標記后的數據集上進行多任務測試，包括分類、分割和目標檢測任務，以全面評估模型性能提升。

10、進一步地，s1步驟中，預處理包括對采集到的甲狀腺超聲圖像數據進行清理和篩選，剔除模糊或低質量的樣本，然后采用數據增強技術擴充數據集。

11、進一步地，s2步驟中，編碼器通過多層卷積操作和自注意力機制提取數據集的多尺度特征，并降低圖像分辨率，解碼器通過像素重組和跳躍連接機制恢復高分辨率特征，保留圖像細節信息。

12、進一步地，s3步驟中，多維卷積頭轉置注意力模塊通過動態卷積調整通道間的注意力權重，自適應捕捉超聲圖像中的全局和局部特征，門控深度卷積前饋網絡模塊引入門控機制，篩選和保留關鍵特征信息，以有效去除人工標記。

13、進一步地，s4步驟中，采用漸進式學習策略將訓練過程分為多個階段，逐步調整輸入圖像的補丁大小和批量大小，并使用adamw優化器進行權重更新，訓練過程中采用l1損失函數作為優化目標，并通過峰值信噪比和結構相似性指數評估去標記后的圖像質量。

14、進一步地，s4步驟中，訓練過程中，將adamw優化器的初始學習率設置為0.00125，權重衰減系數設置為0.001。

15、進一步地，s5步驟中，所述分類任務采用視覺轉換器對甲狀腺結節進行良惡性分類，以評估去標記后的數據對分類準確率的提升效果；

16、所述分割任務采用unet模型對結節區域進行精確分割，驗證去標記圖像對病灶區域分割精度的改進；

17、所述目標檢測任務基于yolov8架構對結節位置進行檢測，以評估去標記處理對目標檢測性能的增強效果。

18、第二方面，本技術提供了一種基于restormer模型的超聲圖像中人工標記去除裝置，包括：

19、采集模塊，收集甲狀腺超聲圖像數據作為數據集并進行預處理；

20、其中，數據集包括帶有人工標記和無標記的樣本；

21、特征提取模塊，將預處理后的數據集輸入restormer模型，通過該restormer模型的編碼器提取多尺度特征并降低分辨率，再通過該restormer模型的解碼器恢復高分辨率特征；

22、去除人工標記模塊，通過restormer模型的多維卷積頭轉置注意力模塊調整注意力權重，通過restormer模型的門控深度卷積前饋網絡模塊篩選保留關鍵特征，去除人工標記；

23、訓練模塊，采用漸進式學習策略分階段訓練restormer模型；

24、評估模塊，在去除人工標記后的數據集上進行多任務測試，包括分類、分割和目標檢測任務，以全面評估模型性能提升。

25、第三方面，本技術提供了一種電子裝置，包括存儲器和處理器，存儲器中存儲有計算機程序，處理器被設置為運行計算機程序以執行上述的超聲圖像中人工標記去除方法。

26、第四方面，本技術提供了一種可讀存儲介質，可讀存儲介質中存儲有計算機程序，計算機程序包括用于控制過程以執行過程的程序代碼，過程包括根據上述的超聲圖像中人工標記去除方法。

27、本發明的主要貢獻和創新點如下：

28、1.無掩碼盲修復，提高效率與準確性

29、本發明提出基于restormer模型的無掩碼盲修復方法，無需人工標注掩膜，通過模型自適應學習識別并去除人工標記。這避免了傳統方法中手動繪制掩膜的煩瑣操作，節省大量時間和人力成本，且有效減少了人工標注帶來的誤差。例如，傳統的criminisi算法等手動標注掩膜的方法，在處理大量超聲圖像時效率低下，而本發明可實現自動化處理，顯著提高修復效率。

30、模型能準確識別并處理形態復雜和位置隨機的人工標記，有效克服現有方法在處理多樣化標記時的局限性，提高標記去除的準確性，使修復后的圖像更接近真實無標記圖像。

31、2.出色的圖像細節保留與修復效果

32、restormer模型的編碼-解碼結構結合mdta和gdfn模塊，可高效捕捉圖像局部和全局特征。在去除人工標記的同時，能很好地保留圖像的細節和紋理信息，有效恢復標記區域的圖像內容。與傳統圖像修復方法相比，如部分傳統算法在處理復雜背景超聲圖像時易丟失細節，本發明在復雜背景和多種標記情況下仍能保持優越的修復效果，確保修復后的圖像質量，為后續診斷提供更可靠依據。

33、3.顯著提升深度學習模型性能

34、通過去除超聲圖像中的人工標記，有效消除了標記對深度學習模型（如分類、分割和目標檢測模型）的干擾。實驗表明，在分類任務中準確率提升27.38%，分割任務中iou提升45.33%，目標檢測任務中map50提升0.644、map50-95提升0.451，使模型能更精準地關注真實病灶特征，從而顯著提升模型在各類任務中的整體性能，提高疾病診斷的準確性和可靠性，有助于醫療影像處理領域的智能化發展。

35、本技術的一個或多個實施例的細節在以下附圖和描述中提出，以使本技術的其他特征、目的和優點更加簡明易懂。
