本發明涉及轉運床，尤其涉及一種精神障礙患者轉運床。

背景技術：

1、在精神障礙患者的治療過程中，安全、平穩的轉運至關重要，傳統的轉運方式主要依賴人力，不僅增加了轉運過程中的安全風險，還可能導致患者的不適和醫護人員的負擔加重，精神障礙患者轉運床通過引入先進的機械化和智能化技術，實現了患者在不同醫療場景之間的平穩、快速轉運，極大地提高了轉運效率和安全性，這種轉運床的應用，不僅有助于減輕醫護人員的負擔，還提升了患者的轉運體驗和治療效果，是現代精神衛生領域不可或缺的重要設備。

2、經檢索，中國專利號cn117084871a的專利，公開了便于轉移危急病重患者的醫用轉運床，包括床體，床體頂部設置有底板，底板長度方向的兩端向上延伸構成卡合部，卡合部靠內一側開設有卡合槽，底板上設置有轉移板，轉移板的兩端卡合在卡合槽內，底板頂面開設有安裝槽，安裝槽內安裝有滑輪，底板兩側邊上設置有護板，護板底部向下延伸構成支撐部，底板上設置有用于鎖定護板的鎖定組件，底板下方還設置有安裝板，安裝板的頂面開設有放置槽，放置槽內設置有放置板，放置槽的槽底嵌設有滾珠，放置板與轉移板之間設置有兩組傳動組件，與現有技術相比，該中國專利號為cn117084871a的專利以解決現有的轉運床在使用時，通常需要醫護人員將患者抱起或抬起并移動到轉運床上，由于患者身體虛弱，若移動幅度過大可能會對患者構成二次傷害，并且在轉移過程中也不夠方便的問題。

3、但上述裝置在實際的使用過程中，對精神障礙患者進行轉運時，由于患者情緒不穩，很容易在轉運車上掙扎移動，而使用約束帶約束患者，由于約束帶使用過程較為繁瑣，難以快速對患者進行約束，導致轉運效率低下，因此，提出一種精神障礙患者轉運床。

技術實現思路

1、本發明的目的是為了解決現有技術中，對精神障礙患者進行轉運時，由于患者情緒不穩，很容易在轉運車上掙扎移動，而使用約束帶約束患者，由于約束帶使用過程較為繁瑣，難以快速對患者進行約束，導致轉運效率低下的缺點，而提出的一種精神障礙患者轉運床。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種精神障礙患者轉運床，包括轉運床體，所述轉運床體后端以及中間位置對稱設置有調節機構，所述調節機構包括固定連接在轉運床體側壁的調節殼體，所述調節殼體內部轉動連接有固定盤，所述固定盤內部盤繞設置有約束帶，所述約束帶遠離固定盤一端固定連接有約束氣囊，所述約束氣囊上部設置有氣泵，所述調節殼體上部固定連接有兩個限位殼體，所述限位殼體內部設置有第二電機，所述第二電機輸出端設置有蝸桿，所述蝸桿嚙合連接有蝸輪，所述蝸輪與限位殼體之間轉動連接，所述蝸輪遠離限位殼體一側固定連接有第三齒輪，所述第三齒輪嚙合連接有傳動齒條，所述傳動齒條下部固定連接有限位板。

4、使用時醫生拉動約束帶一端帶動固定盤發生轉動，從而調整約束帶的長度，所述約束帶長度確定后，啟動第二電機，通過第二電機帶動第三齒輪發生轉動，而第三齒輪轉動帶動嚙合連接的傳動齒條進行移動，進而帶動限位板下壓對約束帶進行固定，而將約束氣囊套入患者手腕以及腳腕后，啟動氣泵向約束氣囊內部充氣，迅速帶動約束氣囊膨脹約束患者手腕腳腕，所述限位殼體內部設置有限位槽，限位槽內部滑動連接有傳動齒條，所述限位板表面經過防滑處理。

5、上述技術方案進一步包括：

6、所述調節殼體一側設置有自動收束機構，所述自動收束機構包括固定連接在調節殼體一側的收束殼體，所述收束殼體內部設置有第一電機，所述第一電機輸出端設置有收束組件。

7、所述收束組件包括第一電機輸出端設置的第一齒輪，所述第一齒輪嚙合連接有第二齒輪，所述第二齒輪與調節殼體之間轉動連接，所述第二齒輪靠近調節殼體一側固定連接有固定盤。

8、所述轉運床體上部固定連接有床墊。

9、所述轉運床體下部設置有移動底座，所述移動底座上部設置有兩個升降機構，所述移動底座底部設置有四個緩震機構。

10、所述升降機構包括移動底座上部固定連接的升降殼體，所述升降殼體內部設置有第三電機，所述第三電機輸出端設置有升降組件。

11、所述升降組件包括第三電機輸出端設置的第四齒輪，所述第四齒輪嚙合連接有第五齒輪，所述第五齒輪與升降殼體之間轉動連接，所述第五齒輪嚙合連接有螺紋桿，所述螺紋桿上部固定連接有轉運床體。

12、所述緩震機構包括固定連接在移動底座底部的緩震外殼，所述緩震外殼下部轉動連接有緩震軸，所述緩震軸一側轉動連接有車輪。

13、所述緩震軸遠離車輪一側固定連接有緩震彈簧，所述緩震彈簧與緩震外殼之間固定連接，所述緩震彈簧數量為兩個。

14、本發明具備以下有益效果：

15、1、本發明中，患者躺倒在轉運床體上后，醫護人員可迅速拉動約束帶一端，從而根據患者的體型調節約束帶的長度，當約束帶長度確定后啟動第二電機，通過第二電機帶動限位板下壓，通過限位板下壓對約束帶進行限位，從而將約束帶的長度固定，隨后只需要將約束氣囊套在患者的手腕以及腳腕，接著啟動氣泵，通過氣泵向約束氣囊內部輸氣，從而帶動約束氣囊迅速膨脹，對患者的四肢進行約束，有效提高了約束患者的效率，而使用完成后還可通過自動收束機構帶動約束帶收回，提高了裝置的使用效果。

16、2、本發明中，移動底座底部設置有四個車輪，通過車輪可帶動裝置整體進行移動，而通過設置在車輪上部的緩震機構可有效降低轉運床體在移動過程中產生的震動，從而提高了患者在轉運床體上轉運時的舒適度，而通過升降機構還可對轉運床體的高度進行調節，從而針對不同高度的病床進行適應性調整。

技術特征：

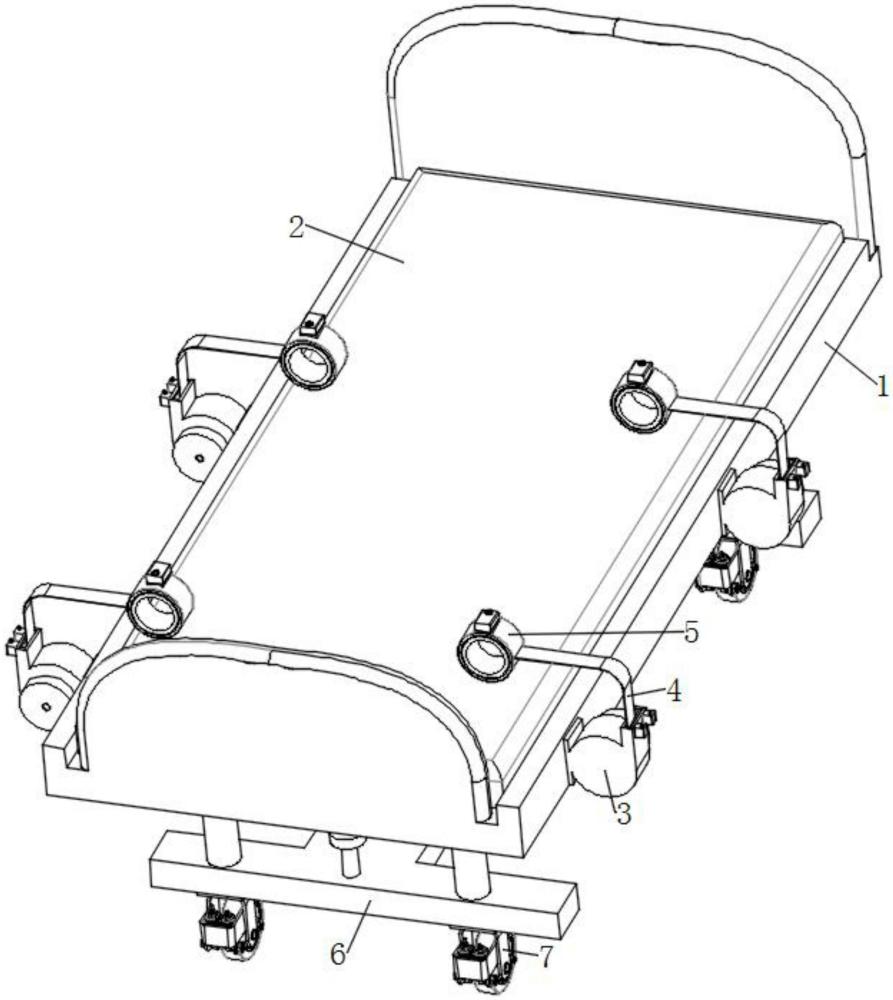

1.一種精神障礙患者轉運床，包括轉運床體(1)，其特征在于，所述轉運床體(1)后端以及中間位置對稱設置有調節機構，所述調節機構包括固定連接在轉運床體(1)側壁的調節殼體(3)，所述調節殼體(3)內部轉動連接有固定盤(16)，所述固定盤(16)內部盤繞設置有約束帶(4)，所述約束帶(4)遠離固定盤(16)一端固定連接有約束氣囊(5)，所述約束氣囊(5)上部設置有氣泵(10)，所述調節殼體(3)上部固定連接有兩個限位殼體(12)，所述限位殼體(12)內部設置有第二電機(17)，所述第二電機(17)輸出端設置有蝸桿(18)，所述蝸桿(18)嚙合連接有蝸輪(19)，所述蝸輪(19)與限位殼體(12)之間轉動連接，所述蝸輪(19)遠離限位殼體(12)一側固定連接有第三齒輪(20)，所述第三齒輪(20)嚙合連接有傳動齒條(21)，所述傳動齒條(21)下部固定連接有限位板(22)；

2.根據權利要求1所述的一種精神障礙患者轉運床，其特征在于，所述調節殼體(3)一側設置有自動收束機構，所述自動收束機構包括固定連接在調節殼體(3)一側的收束殼體(11)，所述收束殼體(11)內部設置有第一電機(13)，所述第一電機(13)輸出端設置有收束組件。

3.根據權利要求2所述的一種精神障礙患者轉運床，其特征在于，所述收束組件包括第一電機(13)輸出端設置的第一齒輪(14)，所述第一齒輪(14)嚙合連接有第二齒輪(15)，所述第二齒輪(15)與調節殼體(3)之間轉動連接，所述第二齒輪(15)靠近調節殼體(3)一側固定連接有固定盤(16)。

4.根據權利要求1所述的一種精神障礙患者轉運床，其特征在于，所述轉運床體(1)上部固定連接有床墊(2)。

5.根據權利要求1所述的一種精神障礙患者轉運床，其特征在于，所述轉運床體(1)下部設置有移動底座(6)，所述移動底座(6)上部設置有兩個升降機構，所述移動底座(6)底部設置有四個緩震機構。

6.根據權利要求5所述的一種精神障礙患者轉運床，其特征在于，所述升降機構包括移動底座(6)上部固定連接的升降殼體(8)，所述升降殼體(8)內部設置有第三電機(26)，所述第三電機(26)輸出端設置有升降組件。

7.根據權利要求6所述的一種精神障礙患者轉運床，其特征在于，所述升降組件包括第三電機(26)輸出端設置的第四齒輪(27)，所述第四齒輪(27)嚙合連接有第五齒輪(28)，所述第五齒輪(28)與升降殼體(8)之間轉動連接，所述第五齒輪(28)嚙合連接有螺紋桿(9)，所述螺紋桿(9)上部固定連接有轉運床體(1)。

8.根據權利要求5所述的一種精神障礙患者轉運床，其特征在于，所述緩震機構包括固定連接在移動底座(6)底部的緩震外殼(7)，所述緩震外殼(7)下部轉動連接有緩震軸(24)，所述緩震軸(24)一側轉動連接有車輪(23)。

9.根據權利要求8所述的一種精神障礙患者轉運床，其特征在于，所述緩震軸(24)遠離車輪(23)一側固定連接有緩震彈簧(25)，所述緩震彈簧(25)與緩震外殼(7)之間固定連接。

技術總結
本發明公開了一種精神障礙患者轉運床，涉及轉運床技術領域，其技術方案包括轉運床體，轉運床體后端以及中間位置對稱設置有調節機構，調節機構包括固定連接在轉運床體側壁的調節殼體，調節殼體內部轉動連接有固定盤，固定盤內部盤繞設置有約束帶，約束帶遠離固定盤一端固定連接有約束氣囊，約束氣囊上部設置有氣泵，本發明中，約束帶長度確定后啟動第二電機，通過第二電機帶動限位板下壓，通過限位板下壓對約束帶進行限位，從而將約束帶的長度固定，隨后只需要將約束氣囊套在患者的手腕以及腳腕，接著啟動氣泵，通過氣泵向約束氣囊內部輸氣，從而帶動約束氣囊迅速膨脹，對患者的四肢進行約束。

技術研發人員：張娜,陳海勤,齊天白
受保護的技術使用者：湖州市第三人民醫院
技術研發日：
技術公布日：2025/4/28
