本發明涉及養殖領域，特別涉及一種豬舍噴霧除臭裝置及其使用方法。

背景技術：

1、豬舍除臭是養豬場管理中一個重要的環節，良好的除臭措施不僅可以改善養殖環境，還能提高豬只的健康水平和生產效率，減少豬舍內的異味和改善空氣質量，通常通過噴霧除臭和通風方式對豬舍空氣進行凈化，利用手動噴霧和噴霧系統將藥劑噴灑在豬舍內部。

2、常見的噴霧系統多是由多組管道和霧化噴頭對藥劑進行輸送和噴淋，霧化噴頭固定安裝在豬舍的墻壁和天花板上，霧化噴頭的角度多是固定設置，使得噴霧的角度和范圍固定不變，容易造成藥劑噴灑的不均勻，影響豬舍的除臭效果，并且由于使用噴霧藥劑種類的不同，導致液體的粘度和性質不同，為了不保證噴霧的均勻性，需要使用不同噴霧口徑的噴頭，而由于噴頭口徑多是固定的，往往需要對霧化噴頭進行更換，增加勞動量和成本，不便于對噴霧的口徑進行調整。

技術實現思路

1、本發明的目的在于提供一種豬舍噴霧除臭裝置及其使用方法，以解決上述背景技術中提出的問題。

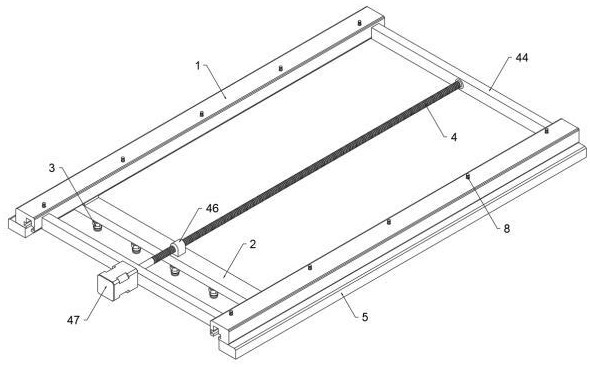

2、為實現上述目的，本發明提供如下技術方案：一種豬舍噴霧除臭裝置，包括安裝軌道；

3、安裝架，所述安裝架設置于安裝軌道的下方；

4、霧化噴頭，所述霧化噴頭間隔排列設置于安裝架的下表面；

5、還包括移動機構、擺動機構、調節機構和擠壓機構，所述移動機構設置于安裝軌道上，其用于帶動霧化噴頭在水平方向上移動；

6、所述擺動機構設置于移動機構上，其用于帶動霧化噴頭進行往復擺動；

7、所述調節機構固定安裝于霧化噴頭的底端，其用于對霧化噴頭的孔徑進行調整；

8、所述擠壓機構設置于調節機構上，其用于對霧化噴頭的噴霧壓力進行調節。

9、優選的，所述移動機構包括：

10、安裝塊，所述安裝塊的底端固定連接于安裝架一端的上表面，所述安裝塊呈t字型設置；

11、安裝槽，所述安裝槽開設于安裝軌道的底部，其內腔與安裝塊呈滑動穿插設置；

12、滾珠，所述滾珠設置于安裝塊的頂部，其外壁與安裝槽的內壁相貼合；

13、固定桿，所述固定桿的一端固定連接于安裝軌道的一側，所述固定桿設置于安裝軌道之間；

14、螺桿，所述螺桿的兩端分別與固定桿的中部呈穿插設置；

15、螺母座，所述螺母座的底端固定連接于安裝架上表面的中部，其與螺桿的一端呈螺紋連接；

16、驅動電機，所述驅動電機的輸出端與螺桿的一端傳動連接。

17、優選的，所述擺動機構包括：

18、第一固定塊，所述第一固定塊的頂端固定連接于安裝架的下表面；

19、固定軸，所述固定軸固定連接于霧化噴頭的頂部，其兩端與第一固定塊呈穿插設置；

20、第一連接塊，所述第一連接塊的底端固定連接于霧化噴頭的頂端，所述第一連接塊設置于第一固定塊之間；

21、固定柱，所述固定柱固定連接于第一連接塊的頂部。

22、優選的，所述擺動機構還包括：

23、活動槽，所述活動槽設置于安裝架的底部；

24、活動桿，所述活動桿穿插設置于活動槽的內腔，所述活動桿的兩端呈半球體狀設置；

25、第二固定塊，所述第二固定塊的頂端固定連接于活動桿的底部，所述第二固定塊的側壁與活動槽的內壁相貼合；

26、第一連接槽，所述第一連接槽設置于第二固定塊上，其內腔與固定柱呈穿插設置；

27、固定架，所述固定架固定連接于安裝軌道的下表面，其設置于安裝架的一側；

28、容納槽，所述容納槽設置于固定架的一側，所述容納槽的內壁呈波浪形設置。

29、優選的，所述調節機構包括：

30、第二連接塊，所述第二連接塊的頂端固定連接于霧化噴頭的底端；

31、活動環，所述活動環設置于第二連接塊的底端；

32、活動塊，所述活動塊呈環形陣列設置于活動環的內腔中，所述活動塊呈層疊設置；

33、通孔，所述通孔開設于活動塊的中部位置；

34、卡接塊，所述卡接塊的底端固定連接于活動塊的上表面，所述卡接塊的頂部呈t字型設置；

35、卡接槽，所述卡接槽呈環形陣列設置于第二連接塊的底端，其內腔與卡接塊的頂部呈穿插設置。

36、優選的，所述調節機構還包括：

37、固定盤，所述固定盤固定連接于活動環內壁的頂部，所述固定盤設置于活動塊的上方；

38、第一環形槽，所述第一環形槽設置于固定盤的邊緣位置，其內腔與卡接塊呈穿插設置；

39、第二環形槽，所述第二環形槽開設于固定盤的中部位置；

40、第二連接槽，所述第二連接槽設置于第一環形槽與第二環形槽之間；

41、連接軸承，所述連接軸承固定安裝于活動環內腔的頂部，所述活動環的頂部通過連接軸承與第二連接塊的底部轉動連接。

42、優選的，所述調節機構還包括：

43、第三固定塊，所述第三固定塊的頂部固定連接于第二連接塊外壁的一側；

44、定位桿，所述定位桿穿插設置于第三固定塊的底部；

45、固定管，所述固定管的一端固定連接于第三固定塊的底部，所述固定管的內腔與定位桿的一端呈穿插設置；

46、第一壓簧，所述第一壓簧設置于固定管的內腔中，其用于對定位桿進行推動；

47、定位孔，所述定位孔呈環形陣列間隔設置于活動環的外壁上，其內腔與定位桿的一端呈穿插設置。

48、優選的，所述擠壓機構包括：

49、連接管，所述連接管的底端固定連接于固定盤上；

50、硅膠管，所述硅膠管的頂端固定連接于第二連接塊上，其底端通過底座與連接管的頂端轉動連接；

51、擠壓塊，所述擠壓塊滑動穿插設置于第二連接塊的內壁，所述擠壓塊呈圓弧狀設置；

52、第三連接塊，所述第三連接塊的一端固定連接于擠壓塊一側的中部；

53、定位塊，所述定位塊的頂端固定連接于第三連接塊另一端的下表面；

54、擠壓桿，所述擠壓桿的一端與定位塊的底部固定連接，所述擠壓桿呈上下交錯設置；

55、固定板，所述固定板與連接管的頂部固定連接；

56、固定環，所述固定環的底端固定連接于固定板上表面的邊緣位置；

57、凸塊，所述凸塊固定連接于固定環的內壁上，所述凸塊呈圓弧狀設置；

58、滑動桿，所述滑動桿的兩端固定連接于第二連接塊的內壁上，所述滑動桿與定位塊的頂部呈穿插設置；

59、第二壓簧，所述第二壓簧與滑動桿呈活動套接。

60、優選的，所述安裝軌道的頂部間隔穿插設置有多個固定螺栓，所述凹槽開設于活動塊上，所述凹槽用于容納卡接塊，所述第二連接塊的中部開設有第一出水口，所述固定盤的中部開設有第二出水口。

61、本發明還提供了一種豬舍噴霧除臭裝置的使用方法，包括以下具體使用步驟：

62、步驟一：首先，通過活動環帶動固定盤一起轉動，使得第二連接槽的一端轉動到其中一個卡接塊位置處，隨著固定盤的轉動，第二連接槽的內壁對卡接塊相擠壓，使得卡接塊沿著第二連接槽移動，由第一環形槽進入到第二環形槽的內腔，卡接塊帶動其中一個活動塊移動到第二出水口的下方位置，隨著固定盤九十度轉動，使得多個活動塊依次移動到活動環的中部位置，利用多個活動塊中部通孔孔徑的依次減小，對霧化噴頭的噴霧口徑進行調節；

63、步驟二：接著，通過活動環帶動固定盤和連接管轉動，固定板和固定環隨著連接管一起轉動，帶動凸塊對擠壓桿的一端相擠壓，凸塊由小直徑一端逐漸對擠壓桿進行推動，帶動兩個擠壓塊一起相向移動，對硅膠管擠壓形變，改變藥劑流動的流速和壓力，對霧化噴頭的噴霧大小進行調節；

64、步驟三：然后，通過驅動電機的運行帶動螺桿轉動，使得螺母座帶動安裝架水平移動，多個霧化噴頭水平運動進行噴霧除臭，并且安裝架在兩個固定架之間移動，帶動活動桿的兩端在容納槽的內腔中滑動，容納槽的內壁與活動桿的兩端相貼合，擠壓活動桿在水平方向上往復移動，活動桿帶動第二固定塊一起移動，第一連接槽對固定柱相擠壓，推動第一連接塊和霧化噴頭繞著固定軸轉動，使得霧化噴頭進行擺動，提高噴霧的均勻性。

65、本發明的技術效果和優點：

66、本發明利用活動環、固定盤、活動塊、卡接塊、第一環形槽、第二環形槽、第二連接槽和通孔相配合的設置方式，通過活動環帶動固定盤一起轉動，使得第二連接槽的一端轉動到其中一個卡接塊位置處，隨著固定盤的轉動，第二連接槽的內壁對卡接塊相擠壓，使得卡接塊沿著第二連接槽移動，由第一環形槽進入到第二環形槽的內腔，卡接塊帶動其中一個活動塊移動到第二出水口的下方位置，隨著固定盤九十度轉動，使得多個活動塊依次移動到活動環的中部位置，利用多個活動塊中部通孔孔徑的依次減小，方便對霧化噴頭的噴霧口徑進行調節，提高豬舍內噴霧的均勻性；

67、本發明利用活動環、連接管、固定盤、固定環、凸塊、擠壓桿、擠壓塊和硅膠管相配合的設置方式，通過活動環帶動固定盤和連接管轉動，固定板和固定環隨著連接管一起轉動，帶動凸塊對擠壓桿的一端相擠壓，凸塊由小直徑一端逐漸對擠壓桿進行推動，帶動兩個擠壓塊一起相向移動，對硅膠管擠壓形變，改變藥劑流動的流速和壓力，對霧化噴頭的噴霧大小進行調節，進行多角度噴霧，保證噴霧的均勻；

68、本發明利用螺桿、安裝架、活動桿、容納槽、第一連接塊和霧化噴頭相配合的設置方式，通過驅動電機的運行帶動螺桿轉動，使得螺母座帶動安裝架水平移動，多個霧化噴頭水平運動進行噴霧除臭，并且安裝架在兩個固定架之間移動，帶動活動桿的兩端在容納槽的內腔中滑動，容納槽的內壁與活動桿的兩端相貼合，擠壓活動桿在水平方向上往復移動，活動桿帶動第二固定塊一起移動，第一連接槽對固定柱相擠壓，推動第一連接塊和霧化噴頭繞著固定軸轉動，使得霧化噴頭進行擺動，提高噴霧的均勻性。
