本發明涉及醫療器械，具體為一種便攜型可穿戴式除顫儀。

背景技術：

1、當患者發生危及生命的心律失常狀況，如心室顫動等。一旦檢測到異常，除顫儀可自動啟動，按照預設的安全有效的能量輸出進行除顫操作，然后具體的結構在寫的時候具體設計。

2、其中申請號為“cn117018449a”所公開的“一種便捷型除顫儀”也是日益成熟的技術，其“包括主機和穿戴式電極，所述主機與所述穿戴式電極通過導線連接；所述主機包括內置電源和放電模塊，所述放電模塊包括儲能單元和放電電路，所述儲能單元通過所述放電電路向所述穿戴式電極輸出脈沖電流；所述儲能單元從所述內置電源獲取電能，或者，通過外接的取電電路從外部電源獲取電能。儲能單元通過外接的取電電路從外部電源獲取電能，以預充電方式使儲能單元內存儲滿電能，在需要對病人除顫時能夠快速啟用，儲能單元不需要充電緩沖時間，更具有搶救的及時性，有效對突發的嚴重心律失常用戶進行早期及時除顫救護，提高用戶的生存率。

3、但上述的便捷型除顫儀設計存在以下缺點：該除顫儀在外出攜帶使用中，在攜帶的過程中容易發生磕碰或者掉落，且無法對除顫儀進行保護，容易造成除顫儀發生內部電子元件的損壞影響正常使用，同時除顫儀的監測人員的身體機能的功能有限，限制對人員在進行緊急除顫過程中對人員的信息掌握，影響除顫治療施救。

4、因此，有必要提供一種便攜型可穿戴式除顫儀解決上述問題。

技術實現思路

1、針對現有技術的不足，本發明提供了供一種便攜型可穿戴式除顫儀，解決了背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種便攜型可穿戴式除顫儀，包括防護殼體，所述防護殼體的一側卡合連接有固定座，所述防護殼體的內部頂端設置有監測機構，所述監測機構的底部固定安裝有防摔機構，所述防摔機構的一側設置有除顫機構；

3、所述固定座的背面固定安裝有便攜穿戴機構。

4、優選的，所述監測機構包括與防護殼體的內部固定連接的安裝板，所述安裝板的一端設置有心電圖傳感模塊，所述心電圖傳感模塊的一側設置有血氧傳感模塊，所述血氧傳感模塊的一側設置有溫度感應模塊，所述溫度感應模塊的邊側設置有單片機。

5、優選的，所述防摔機構包括與防護殼體的內部固定連接有固定框架，所述固定框架的兩側固定連接有安裝座，所述安裝座的內側穿插活動連接有轉軸，所述轉軸的外側固定連接有調節框，所述調節框的一側固定連接有夾持抓手，所述調節框的中部活動連接有銜接架，所述銜接架的一側活動連接有電動液壓桿，所述電動液壓桿的一端與固定框架的內側活動連接。

6、優選的，所述固定框架的內側固定連接有若干組小型液壓桿，所述小型液壓桿的外側套設有伸縮彈簧，所述小型液壓桿的伸縮端固定連接有橡膠塊。

7、優選的，所述除顫機構包括與夾持抓手的內側設置有除顫機本體，所述除顫機本體的一側固定連接有顯示屏，所述顯示屏的一側安裝有控制面板，所述控制面板的頂部固定連接有aed除顫按鈕，所述除顫機本體的底端一側固定連接有除顫點，所述除顫機本體的底端一側固定連接有心電監護電極，所述除顫機本體的頂部一側固定連接有心音聽診點位置，所述除顫機本體的頂部一側設置有氣流傳感器。

8、優選的，所述便攜穿戴機構包括與固定座的背面固定連接有心電監護儀，所述心電監護儀的一側固定連接有脈搏血氧儀，所述脈搏血氧儀的一側固定連接有gps定位器，所述固定座背面的頂部兩側固定連接有第一穿戴帶，所述第一穿戴帶的一端固定連接有第一卡扣，所述固定座的背面底端兩側固定連接有第二穿戴帶，所述第二穿戴帶的中部頂部固定連接有連接帶，所述連接帶的頂部固定連接有第一卡套，兩根所述第二穿戴帶的一端分別固定連接有第二卡扣和第二卡套。

9、優選的，所述防護殼體的一側固定連接有蓄電池。

10、優選的，所述心電圖傳感模塊、血氧傳感模塊、溫度感應模塊均通過單片機與蓄電池電性連接，所述電動液壓桿、心電監護電極、氣流傳感器、心電監護儀、脈搏血氧儀、gps定位器均通過單片機與蓄電池電性連接。

11、與現有技術相比，本發明的有益效果是：

12、本發明提供了一種便攜型可穿戴式除顫儀：

13、1、在人外出時需要對人員進行身體監測，避免出現身體機能失常的狀況，保證使用的人員能夠及時的了解自己的狀況從而保證日常突發情況的發生，在單片機的控制下對患者心率、血氧、體溫進行監測，從而便于實時掌握使用人員出行的狀況，在緊急情況下便于隨行人員實時了解患者生命體征，節約施救時間等優點，通過設置心電圖傳感模塊、血氧傳感模塊、溫度感應模塊的設置便于醫務人員了解患者的生命體征。

14、2、為了防止除顫機發生磕碰摔落，通過固定框架的內側通過兩個電動液壓桿的伸縮帶動銜接架進行相互的閉合或者遠離，從而調節轉軸上的銜接架進行轉動，通過銜接架的調節使得帶動夾持抓手進行對除顫機進行夾持，防止除顫機在外出攜帶時發生磕碰或者撞擊時損壞內部零件，通過設置的若干組小型液壓桿的伸縮和伸縮彈簧的配合，從而便于橡膠塊對除顫機液壓緩沖，降低磕碰或者撞擊時對除顫機影響，從而保證除顫機正常外出攜帶使用。

15、3、通過控制面板從而對除顫機進行控制，使得在進行除顫處理時，方便進行控制除顫機進行除顫急救患者使用，通過設置的aed除顫按鈕進行緊急除顫控制，通過除顫點對患者進行按壓貼合除顫的處置處，通過除顫點進行除顫處理，通過設置的心電監護電極進行心電監護處理，從而進行心電監測，通過設置的氣流傳感器對體內的氣流進行監測，從而更好的了解的患者生命體征。

技術特征：

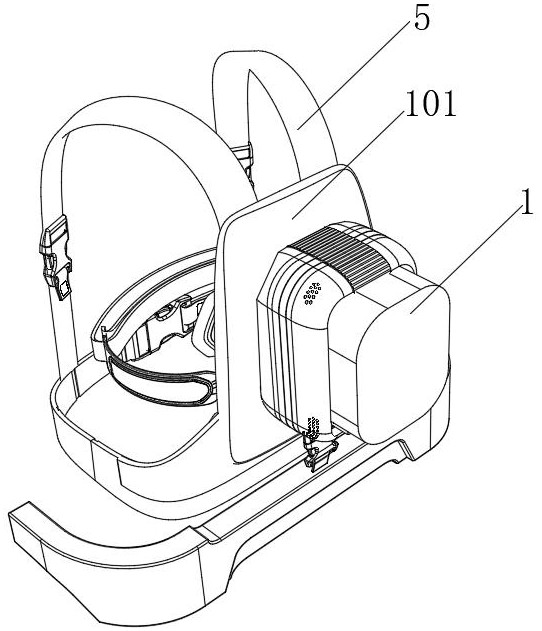

1.一種便攜型可穿戴式除顫儀，包括防護殼體（1），其特征在于，所述防護殼體（1）的一側卡合連接有固定座（101），所述防護殼體（1）的內部頂端設置有監測機構（2），所述監測機構（2）的底部固定安裝有防摔機構（3），所述防摔機構（3）的一側設置有除顫機構（4）；

2.根據權利要求1所述的一種便攜型可穿戴式除顫儀，其特征在于：所述監測機構（2）包括與防護殼體（1）的內部固定連接的安裝板（201），所述安裝板（201）的一端設置有心電圖傳感模塊（202），所述心電圖傳感模塊（202）的一側設置有血氧傳感模塊（203），所述血氧傳感模塊（203）的一側設置有溫度感應模塊（204），所述溫度感應模塊（204）的邊側設置有單片機（205）。

3.根據權利要求2所述的一種便攜型可穿戴式除顫儀，其特征在于：所述防摔機構（3）包括與防護殼體（1）的內部固定連接有固定框架（301），所述固定框架（301）的兩側固定連接有安裝座（302），所述安裝座（302）的內側穿插活動連接有轉軸（303），所述轉軸（303）的外側固定連接有調節框（304），所述調節框（304）的一側固定連接有夾持抓手（305），所述調節框（304）的中部活動連接有銜接架（306），所述銜接架（306）的一側活動連接有電動液壓桿（307），所述電動液壓桿（307）的一端與固定框架（301）的內側活動連接。

4.根據權利要求3所述的一種便攜型可穿戴式除顫儀，其特征在于：所述固定框架（301）的內側固定連接有若干組小型液壓桿（308），所述小型液壓桿（308）的外側套設有伸縮彈簧（309），所述小型液壓桿（308）的伸縮端固定連接有橡膠塊（3010）。

5.根據權利要求4所述的一種便攜型可穿戴式除顫儀，其特征在于：所述除顫機構（4）包括與夾持抓手（305）的內側設置有除顫機本體（401），所述除顫機本體（401）的一側固定連接有顯示屏（402），所述顯示屏（402）的一側安裝有控制面板（403），所述控制面板（403）的頂部固定連接有aed除顫按鈕（404），所述除顫機本體（401）的底端一側固定連接有除顫點（405），所述除顫機本體（401）的底端一側固定連接有心電監護電極（406），所述除顫機本體（401）的頂部一側固定連接有心音聽診點位置（407），所述除顫機本體（401）的頂部一側設置有氣流傳感器（408）。

6.根據權利要求5所述的一種便攜型可穿戴式除顫儀，其特征在于：所述便攜穿戴機構（5）包括與固定座（101）的背面固定連接有心電監護儀（501），所述心電監護儀（501）的一側固定連接有脈搏血氧儀（502），所述脈搏血氧儀（502）的一側固定連接有gps定位器（503），所述固定座（101）背面的頂部兩側固定連接有第一穿戴帶（504），所述第一穿戴帶（504）的一端固定連接有第一卡扣（505），所述固定座（101）的背面底端兩側固定連接有第二穿戴帶（506），所述第二穿戴帶（506）的中部頂部固定連接有連接帶（507），所述連接帶（507）的頂部固定連接有第一卡套（508），兩根所述第二穿戴帶（506）的一端分別固定連接有第二卡扣（509）和第二卡套（5010）。

7.根據權利要求1所述的一種便攜型可穿戴式除顫儀，其特征在于：所述防護殼體（1）的一側固定連接有蓄電池。

8.根據權利要求6所述的一種便攜型可穿戴式除顫儀，其特征在于：所述心電圖傳感模塊（202）、血氧傳感模塊（203）、溫度感應模塊（204）均通過單片機（205）與蓄電池電性連接，所述電動液壓桿（307）、心電監護電極（406）、氣流傳感器（408）、心電監護儀（501）、脈搏血氧儀（502）、gps定位器（503）均通過單片機（205）與蓄電池電性連接。

技術總結
本發明涉及除顫儀技術領域，尤其涉及一種便攜型可穿戴式除顫儀，包括防護殼體，防護殼體的一側卡合連接有固定座，防護殼體的內部頂端設置有監測機構，監測機構的底部固定安裝有防摔機構，防摔機構的一側設置有除顫機構，為了防止除顫機發生磕碰摔落，通過固定框架的內側通過兩個電動液壓桿的伸縮帶動銜接架進行相互的閉合或者遠離，從而調節轉軸上的銜接架進行轉動，通過銜接架的調節使得帶動夾持抓手進行對除顫機進行夾持，防止除顫機在外出攜帶時發生磕碰或者撞擊時損壞內部零件，通過設置的若干組小型液壓桿的伸縮和伸縮彈簧的配合，從而便于橡膠塊對除顫機液壓緩沖，降低磕碰或者撞擊時對除顫機影響，從而保證除顫機正常外出攜帶使用。

技術研發人員：壽麗
受保護的技術使用者：浙江大學醫學院附屬邵逸夫醫院
技術研發日：
技術公布日：2025/4/24
