本發明涉及醫療消毒，尤其是涉及一種腫瘤科用護理消毒裝置。

背景技術：

1、惡性腫瘤患者需要通過藥物化療或射線放療來滅殺快速生長的癌細胞，但是在放化療過程中也會對患者的基體造成嚴重損傷，特別是對免疫能力造成嚴重破損，使得患者容易感染其他疾病。

2、腫瘤內科主要從事各種良、惡性腫瘤的內科治療，在治療的過程中經常會用到各種器械或者器皿，對于這些已經用過的醫療器械需要及時的消毒處理，消毒后才可以再次使用，避免交叉感染。

3、現有的消毒設備一般是對器皿和器械進行浸泡消毒，使得器皿和器械在放入和撈出浸泡池的時候容易發生相互碰撞，導致器皿和器械的損壞。

技術實現思路

1、本發明為解決上述技術問題，提供了一種腫瘤科用護理消毒裝置，將每個固定機構的內部設置為單獨消毒腔室，根據固定機構內的器具種類進行設定消毒的溫度、時間以及壓力。

2、本發明采用的技術方案是：

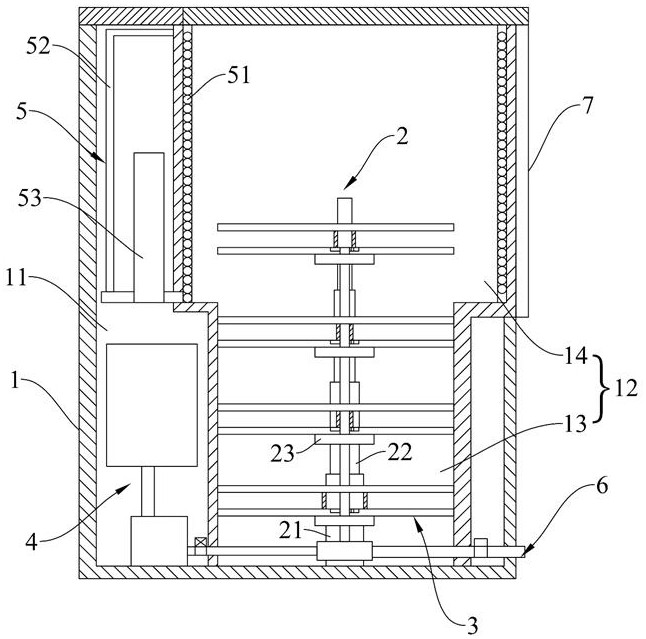

3、一種腫瘤科用護理消毒裝置，包括：

4、消毒柜，所述消毒柜內被分隔為設備區和功能區，所述功能區內被上下分隔為消殺區和烘干區，所述消殺區的直徑小于所述烘干區的直徑；

5、升降機構，安裝在所述功能區內；

6、多個固定機構，安裝在所述升降機構上；

7、消毒機構，安裝在設備區內，并與所述固定機構連通；

8、烘干機構，安裝在所述功能區內；

9、外排機構，其一端與所述固定機構的內部連通，另一端連接至所述消毒柜外；

10、控制器，與所述升降機構、固定機構、消毒機構、烘干機構和外排機構電性連接；

11、其中，所述固定機構包括：

12、安裝板，安裝在所述升降機構上；

13、第一密封板，與所述安裝板連接，所述消毒機構的出口以及外排機構的進口設置均在所述第一密封板上；

14、調整件，安裝在所述安裝板上；

15、第二密封板，安裝在所述調整件上；

16、所述第一密封板和所述第二密封板的尺寸與所述消殺區的尺寸相匹配。

17、可選地，所述升降機構包括：

18、外桿，設置在所述消殺區的底部；

19、多根內桿，多根所述內桿依次套設，且位于其中一端的內桿與所述外桿套設；

20、安裝件，所述外桿和每根所述內桿上均設置有所述安裝件，所述安裝件與所述安裝板連接。

21、可選地，所述消毒機構包括：

22、蒸汽發生器，安裝在所述設備區內，并與所述控制器電性連接；

23、輸送管道，其一端與所述蒸汽發生器的出口連通，另一端固定在所述第一密封板上，所述輸送管道的數量與所述固定機構的數量相匹配；

24、計量閥門，安裝在所述輸送管道上，并與所述控制器電性連接；

25、保溫層，套設在所述輸送管道的外側壁上；

26、控溫組件，每根所述輸送管道上均設置有所述控溫組件，其安裝后位于所述計量閥門與所述固定機構之間，所述控溫組件與所述控制器電性連接。

27、可選地，所述控溫組件包括：

28、控溫箱，安裝在所述輸送管道上；

29、加熱器，安裝在所述控溫箱內，并與所述控制器電性連接；

30、溫度傳感器，安裝在所述輸送管道內，且靠近所述固定機構一端，并與所述控制器電性連接。

31、可選地，所述烘干機構包括：

32、烘干管道，呈螺旋形設置在所述烘干區內，所述烘干管道中部形成的空間直徑大于所述消殺區的直徑，所述烘干管道的進口與所述外排機構連通；

33、回收管，其一端與所述烘干區連通，另一端與所述烘干管道連通；

34、加熱風機，安裝在所述烘干管道上，所述回收管的出口設置在所述加熱風機的進風口一端。

35、可選地，所述外排機構包括：

36、連接管，所述連接管的數量與所述固定機構的數量相匹配，所述連接管的一端與所述固定機構連通；

37、外排管，通過多通管道與所述連接管連通；

38、壓力控制閥，安裝在所述連接管上，所述壓力控制閥與所述控制器電性連接；

39、壓力傳感器，安裝在所述連接管靠近所述固定機構的一端，所述壓力傳感器與所述控制器電性連接。

40、可選地，所述固定機構進一步包括：

41、放置盤，所述放置盤的底部設置有安裝腳，所述安裝腳與所述第一密封板卡接，所述放置盤上設置有若干漏水孔。

42、可選地，所述固定機構進一步包括：

43、倒鉤，設置在所述第二密封板的底部；

44、掛鉤，其一端與所述倒鉤可拆卸連接，另一端具有用于固定器具的爪夾。

45、可選地，所述功能區的外側壁上均設置有保溫毛氈。

46、可選地，所述控制器的控制面設置在所述消毒柜的頂部或側壁。

47、與現有技術相比，本發明的有益效果是：

48、1、將每個固定機構的內部設置為單獨消毒腔室，根據固定機構內的器具種類進行設定消毒的溫度、時間以及壓力。

49、2、在烘干過程中可利用消毒過程中余熱進行烘干，降低能耗。

50、3、根據不同器具設定不同的壓力、溫度和時間，避免器具因消毒時間過短影響使用安全性，或消毒時間過長造成器具的使用壽命降低的問題。

技術特征：

1.一種腫瘤科用護理消毒裝置，其特征在于，包括：

2.根據權利要求1所述的腫瘤科用護理消毒裝置，其特征在于，所述升降機構包括：

3.根據權利要求1或2所述的腫瘤科用護理消毒裝置，其特征在于，所述消毒機構包括：

4.根據權利要求3所述的腫瘤科用護理消毒裝置，其特征在于，所述控溫組件包括：

5.根據權利要求1所述的腫瘤科用護理消毒裝置，其特征在于，所述烘干機構包括：

6.根據權利要求1所述的腫瘤科用護理消毒裝置，其特征在于，所述外排機構包括：

7.根據權利要求1所述的腫瘤科用護理消毒裝置，其特征在于，所述固定機構進一步包括：

8.根據權利要求1或7所述的腫瘤科用護理消毒裝置，其特征在于，所述固定機構進一步包括：

9.根據權利要求1所述的腫瘤科用護理消毒裝置，其特征在于，所述功能區的外側壁上均設置有保溫毛氈。

10.根據權利要求1所述的腫瘤科用護理消毒裝置，其特征在于，所述控制器的控制面設置在所述消毒柜的頂部或側壁。

技術總結
本發明提供了一種腫瘤科用護理消毒裝置，涉及醫療消毒領域。該消毒裝置，包括：消毒柜，消毒柜內被分隔為設備區和功能區，功能區又被分為消殺區和烘干區；升降機構，安裝在功能區內；多個固定機構，安裝在升降機構上；消毒機構，安裝在設備區內；烘干機構，安裝在功能區內；外排機構用于連通消毒柜內外；控制器，與升降機構、固定機構、消毒機構、烘干機構和外排機構電性連接；固定機構包括：安裝板，安裝在升降機構上；第一密封板，與安裝板連接；調整件，安裝在安裝板上；第二密封板，安裝在調整件上。本發明將每個固定機構的內部設置為單獨消毒腔室，根據固定機構內的器具種類進行設定消毒的溫度、時間以及壓力。

技術研發人員：王瀟,張玉萍,石莉
受保護的技術使用者：四川省腫瘤醫院
技術研發日：
技術公布日：2025/4/24
