本技術涉及清潔裝置，具體而言，涉及一種清潔刷手柄及清潔裝置。

背景技術：

1、隨著科技的進步和人們生活水平的提高，清潔器作為一種家庭必備的清潔工具，其功能和設計也在不斷改進。手柄作為清潔器的重要組成部分，對于使用者的握持感和操作便利性有著至關重要的影響。

2、然而，現有的清潔刷手柄與按鍵機構的連接方式仍存在一些問題和不足，例如連接不牢固的問題。因此，如何改進手柄與按鍵機構的連接方式，是當前需要解決的技術問題。

技術實現思路

1、本實用新型解決的問題是如何使清潔刷手柄與按鍵機構的連接更加牢固。

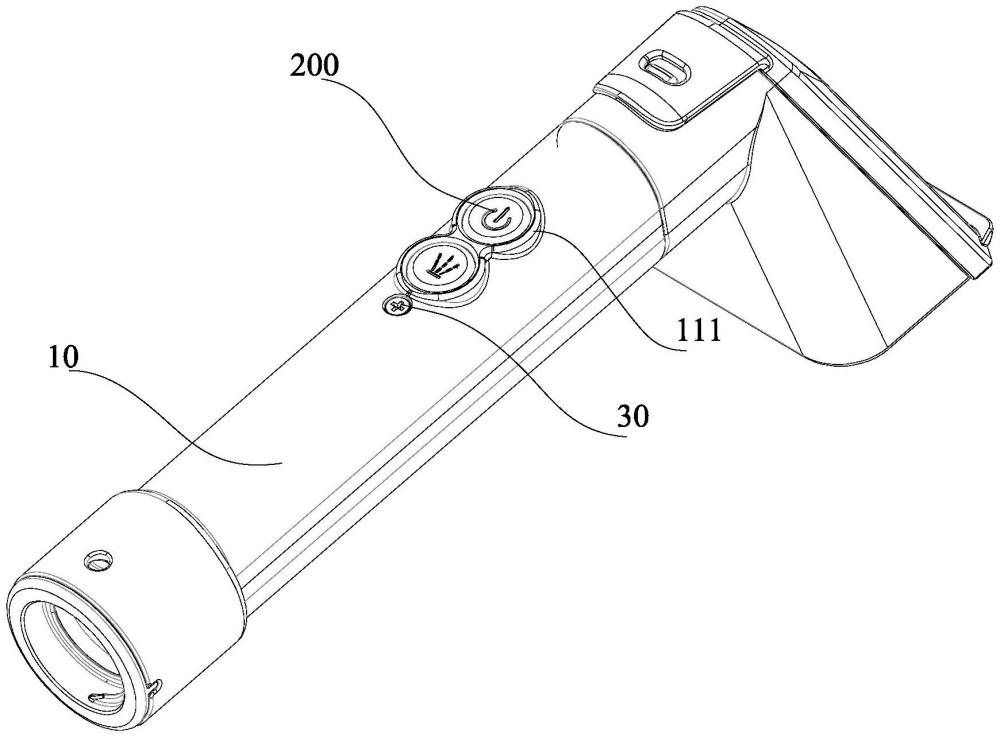

2、為解決上述問題，本實用新型提供一種清潔刷手柄，清潔刷手柄包括：手柄本體，手柄本體具有內部空間，手柄本體設有第一安裝部；按鍵機構，按鍵機構設于內部空間，按鍵機構設有第二安裝部；緊固件，緊固件配合第二安裝部和第一安裝部，以將按鍵機構固定在手柄本體。

3、與現有技術相比，采用該技術方案所達到的技術效果：按鍵機構設于手柄本體的內部空間中，同時緊固件依次穿過手柄本體上的第一安裝部和按鍵機構上的第二安裝部，以將按鍵機構固定在手柄本體上，通過用緊固件固定按鍵機構的方式，能夠使按鍵機構固定更加穩定，解決了按鍵機構在手柄本體中的易松動的問題。

4、進一步的，內部空間中設有第三安裝部，按鍵機構靠近第三安裝部的一側設有第一固定部，第一固定部與第三安裝部定位配合。

5、與現有技術相比，采用該技術方案所達到的技術效果：通過第三安裝部和第一固定部的配合，能夠使按鍵機構在安裝過程中準確定位到安裝位置，避免了按鍵機構在安裝過程中偏移安裝位置，并且還能在按鍵機構安裝后起到固定的作用。

6、進一步的，第一固定部為卡塊，第三安裝部為與卡塊形狀相適配的凹槽。

7、與現有技術相比，采用該技術方案所達到的技術效果：按鍵機構在安裝過程中，卡塊進入到凹槽中以和凹槽進行配合，以使按鍵機構在安裝過程中準確定位到安裝位置，避免按鍵機構沿手柄本體的軸線方向偏離。

8、進一步的，卡塊設有凸臺，凹槽設有與凸臺形狀相適配的定位部；其中，當定位部與凸臺配合時，對卡塊和凹槽進行定位。

9、與現有技術相比，采用該技術方案所達到的技術效果：卡塊在進入凹槽的過程中，凸臺會和定位部接觸，使按鍵機構無法在向內移動，以對按鍵機構的安裝進行定位。

10、進一步的，手柄本體開設有與內部空間相連通的第一開口；按鍵機構包括按鍵，按鍵設于第一開口，并凸起于手柄本體的表面。

11、與現有技術相比，采用該技術方案所達到的技術效果：通過第一開口的設置，以便將按鍵沿伸到手柄本體外。進一步的，手柄本體設有凸出部，凸出部呈環狀設置在第一開口，且相對于第一開口的邊緣向遠離內部空間的一側彎折凸伸；其中，凸出部與按鍵的外表面平滑過渡。

12、與現有技術相比，采用該技術方案所達到的技術效果：按鍵沿伸在手柄本體外側的部分，被凸出部環繞，并且按鍵的外表面與凸出部平齊，使用戶在觸摸按鍵時手感更加舒適，并且使用戶易于找到按鍵的位置。

13、進一步的，按鍵機構包括殼體和控制板組件；殼體包括第一殼體和第二殼體；第一殼體上設有第二安裝部和第一固定部，第一殼體開設有的第二開口；控制板組件設于殼體內；其中，按鍵安裝于第二開口并與控制板組件相連接。

14、與現有技術相比，采用該技術方案所達到的技術效果：在第一殼體上開設第二開口，使按鍵能夠安裝在按鍵機構上，并與控制板組件進行連接。

15、進一步的，第一殼體設有第四安裝部，第二殼體設有第二固定部，第四安裝部和第二固定部相互配合，以固定第一殼體和第二殼體。

16、與現有技術相比，采用該技術方案所達到的技術效果：通過相互配合的第四安裝部和第二固定部，可將第一殼體和第二殼體進行固定，通過簡單的結構，即可實現殼體的有效固定。

17、進一步的，第四安裝部和第二固定部中的任一者具有凸出結構，第四安裝部和第二固定部中的另一者設有和凸出結構相配合的卡扣結構。

18、與現有技術相比，采用該技術方案所達到的技術效果：通過凸出結構與卡扣機構的相互配合，可將第一殼體和第二殼體快速而穩定的相互卡接，并且凸出結構和卡扣結構的設計簡單，便于生產制造。

19、本方案還提供了一種清潔裝置，包括如上述技術方案任一項的清潔裝置手柄。

20、采用本實用新型的技術方案后，能夠達到如下技術效果：

21、(1)通過緊固件將按鍵機構固定在手柄本體內，能夠使按鍵機構固定更加穩定，避免了按鍵機構在手柄本體中的易松動的問題。

22、(2)通過使按鍵和凸出部平齊，使用戶在觸摸按鍵使手感更加舒適，并且使用戶易于找到按鍵的位置。

技術特征：

1.一種清潔刷手柄，其特征在于，所述清潔刷手柄包括:

2.根據權利要求1所述的清潔刷手柄，其特征在于，

3.根據權利要求2所述的清潔刷手柄，其特征在于，

4.根據權利要求3所述的清潔刷手柄，其特征在于，

5.根據權利要求2所述的清潔刷手柄，其特征在于，

6.根據權利要求5所述的清潔刷手柄，其特征在于，

7.根據權利要求5所述的清潔刷手柄，其特征在于，

8.根據權利要求7所述的清潔刷手柄，其特征在于，

9.根據權利要求8所述的清潔刷手柄，其特征在于，

10.一種清潔裝置，其特征在于，包括如權利要求1至9中任一項所述的清潔刷手柄。

技術總結
本技術提供了一種清潔刷手柄及清潔裝置，手柄包括：手柄本體，手柄本體具有內部空間，手柄本體設有第一安裝部；按鍵機構，按鍵機構設于內部空間，按鍵機構設有第二安裝部；緊固件，緊固件配合第二安裝部和第一安裝部，以將按鍵機構固定在手柄本體。本技術解決的問題是如何使手柄與按鍵機構的連接更加牢固。

技術研發人員：李愛良,王健民
受保護的技術使用者：寧波伊司達環保機械股份有限公司
技術研發日：20240229
技術公布日：2025/4/17
