本發明涉及一種用于與滑雪板固定器一起使用的鎖定機構,另外涉及一種包括或適合于接納鎖定機構的滑雪板固定器。此外,本發明提供了一種適合于與本發明的鎖定機構接合的安裝板。
滑雪板固定器通常用于將滑雪靴以安全可靠的方式附接到滑雪板。在一般技術中,安裝板設置在滑雪板的頂表面上,并且滑雪板固定器隨后相對于安裝板定位并且附接在所需的位置處。一旦被附接,滑雪板固定器鎖定到板上。
常規滑雪板通常在相對于滑雪板和安裝板固定的定向上采用滑雪板固定器。為了調節固定器的位置,人們常常必須使用專用工具來松開鎖定機構,并且在使用相同的工具固定固定器前使固定器滑動到所需位置。對于常規滑雪板而言,滑雪板固定器的位置通常不需要改變,特別地對于初學或業余能力的滑雪者而言。
然而,對于高級滑雪者而言,并且更具體地,對于越野滑雪者/滑雪板而言,固定器相對于滑雪板的位置是至關重要的。實際上,對于滑雪者而言,不同的積雪條件可能需要不同的滑雪板固定器的位置,以能夠從滑雪板獲得最高性能。
積雪條件可能受各種環境條件的影響。例如,積雪條件可隨著不同的溫度、雪齡、相對氣壓、當前天氣狀況以及許多其它因素而改變。
對于滑雪者而言要從滑雪板獲得最高性能,滑雪者的重量分布必須是最佳的。而且,滑雪者還產生一定的雪穿過滑雪板的“感覺”。為了實現最佳的“感覺”并且本質上提高滑雪者的信心,滑雪板固定器的位置必須根據條件變化。
在特別的越野滑雪中,積雪條件可以隨著行程或路線的長度變化。在一些情況中,積雪條件可以大體上變化,意味著,積雪條件有利于滑雪者停下并且調節滑雪板固定器的位置,盡管這樣做耽誤時間。換句話說,通過中途調節滑雪板固定器的位置,滑雪者可以行進得更快和/或更具控制力地行進。
當然,停下來調節滑雪板固定器意味著,滑雪者耽誤了時間,并且需要最小化滑雪者調節滑雪板固定器的位置花費的時間。
EP 1 748 827 B1公開了一種用于調節和鎖定滑雪板固定器相對于安裝板的位置的系統。在該文件中,閂鎖設備包括兩個相對朝向的閂鎖單元,該兩個相對朝向的閂鎖單元適于與設置在安裝板上的凹口相互作用。每個閂鎖設有具有一定外形的鎖定齒,通常該鎖定齒類似于或匹配凹口的外形。
凹口和鎖定齒以相對朝向的方式布置。在這個意義上說,鎖定齒和凹口的外形在形狀上大致是直角三角形的。向前閂鎖單元或前閂鎖單元設有定向成使得直角三角形的直角面向第一方向(通常地,向前方向)的齒,并且向后閂鎖單元或后閂鎖單元設有定向成使得直角三角形的直角面向第二方向(通常地,向后方向)的齒。相應地,凹口設有相應的輪廓。
在操作中,滑雪者可以通過向閂鎖單元的邊緣施加向上的力將前閂鎖單元或后閂鎖單元從鎖定位置致動到解鎖位置,鎖定位置為靜止位置。相應地,一旦閂鎖單元中的一個被解鎖,固定器可以在一定的方向上滑動——當前閂鎖被致動時,固定器可以朝向滑雪板的前部滑動,并且反之后閂鎖單元也是如此。
為了將滑雪板固定器鎖定在適當位置處,閂鎖單元由滑雪者釋放并且被彈性地推入凹口中。為了阻止向前或向后運動,相對朝向的閂鎖單元因鎖定齒和凹口的定向而施加相反方向的阻力。換句話說,當其鎖定齒與凹口接合時,兩個閂鎖單元的存在阻止滑雪板固定器向前和向后運動。
然而,滑雪者必須操作閂鎖單元中的一個或另一個以實現所需的定向。例如,假設滑雪者希望使滑雪板固定器向前移動,并且相應地致動前閂鎖單元。然后,假設滑雪者使滑雪板固定器向前移動得太遠。那么,滑雪者必須首先釋放前閂鎖單元并且然后致動后閂鎖單元,或者同時致動后閂鎖單元與前閂鎖單元。
如果后者被執行,這意味著滑雪者的雙手都用于致動閂鎖單元。雖然,滑雪板固定器設置成滑動接合,然而,滑雪板固定器可以為滑動提供相同的阻力,因而意味著需要附加的力以使滑雪板固定器從一個位置滑動到另一個位置。在任一情況下,正確且準確地調整滑雪板固定器所需要的時間可能是漫長的。
而且,現有技術的鎖定齒經由閂鎖單元的阻力保持在適當位置處。在一些情況中,相當大的力可施加到閂鎖單元,例如,在下降期間。這可能引起滑雪板固定器無意地改變位置。在確定阻力時需要精密平衡;如果阻力太弱,那么閂鎖單元將不經意地致動,如果阻力太強,那么滑雪者需要另外的裝置來致動閂鎖單元。
因此,有必要存在一種鎖定機構,該鎖定機構能夠使滑雪板固定器精確且準確地定位和鎖定,并且需要滑雪者最小的輸入或動作。而且,該鎖定機構應該操作快,并且特別地,不需要使用任何工具。
概述
通過一種用于滑雪板固定器的鎖定機構解決了該問題,該鎖定機構包括:
-僅一個杠桿,其適合于在接合位置和脫開位置之間樞轉,
-其中杠桿包括至少一個凸耳,該至少一個凸耳適合于在接合位置與形成于安裝板中的凹口接合,
-其中凸耳在與凹口接合時適合于以不滑動的方式保持杠桿,以及
-其中鎖定機構不包括第二杠桿。
一種滑雪板固定器設有鎖定機構,該鎖定機構適合于將滑雪板固定器相對于安裝板鎖定在所需的位置。就這一點而言,滑雪板固定器能夠在安裝板的縱向方向上滑動。安裝板通常位于滑雪板的頂表面上并且包括一個或多個凹口。凹口可采用任何形狀,但優選相對于彼此是相同的形狀。
鎖定機構包括僅一個杠桿并且明確地不包括第二(或另外的)杠桿。杠桿設有至少一個凸耳,該至少一個凸耳優選地位于杠桿的下側表面上,其中凸耳適合于接合設置在安裝板中的凹口中的一個。杠桿能夠從脫開位置樞轉到接合位置,在該脫開位置,凸耳不與凹口接合或接觸,在接合位置,凸耳與凹口接合或接觸。杠桿的樞轉可以通過將杠桿在一個端部處附接到滑雪板固定器或者,優選地使杠桿和滑雪板作為一體的部件提供使得杠桿從滑雪板固定器突出而實現。優選地,杠桿能夠在不使用任何工具或類似物的情況下樞轉,因而意味著滑雪者不必隨身攜帶另外的重物或裝備。
凸耳可以以任意多種方式接合。優選地,凸耳以壓配合方式接合凹口,使得凸耳需要待施加的一些力以將凸耳插入到凹口中。在優選的布置中,杠桿偏置到脫開位置,使得當杠桿的運動執行時(例如,通過使鎖定裝置解鎖),杠桿的偏置引起凸耳從凹口脫開或移除。在其它情況下,將凸耳從凹口移除需要一些力。以這種方式,杠桿以及因而滑雪板固定器以在杠桿處于接合位置時相對于安裝板和滑雪板不滑動的方式提供。
提供僅一個杠桿和鎖定機構是有利的,在于,希望調節滑雪板固定器的位置的滑雪者具有僅單個部件用于操作,以便將滑雪板固定器調節到任何所需的位置,該所需位置為當前位置的前方或后方。提供僅一個杠桿意味著,滑雪者能夠花最少的時間致動鎖定機構以在改變滑雪板固定器的位置時脫開和接合鎖定機構。這減少了滑雪者靜止花費的時間并且還增加了滑雪者可以停下來并且調節滑雪板固定器的機會。
在一個實施方案中,凸耳包括面向前的表面和面向后的表面,面向前的表面具有與凹口的前表面類似的輪廓,面向后的表面具有與凹口的后表面類似的輪廓,其中,當凸耳與凹口接合時,面向前的表面和面向后的表面適合于接觸凹口的前表面和后表面。
以相似的形式提供凸耳和凹口的輪廓或外形使凸耳能夠壓配合到凹口中并且確保凸耳的剛性接合。這意味著,凸耳(以及因而滑雪板固定器)不向前或向后移動,即使當處于接合位置時。在一些布置中,剛性接合可以使凸耳能夠經由摩擦力或壓縮力而保持在適當位置處,該摩擦力或壓縮力通過將凸耳推動或壓入到凹口中而提供。當使用單一的杠桿時這提供了更大的抵抗力,使得滑雪者不會在例如已經在固定或收緊滑雪板固定器之前調節好滑雪板固定器時不經意地移動滑雪板固定器。還可能的是,凸耳的面向前的表面和面向后的表面的僅一部分與凹口的前表面和后表面匹配或接觸。
另外的實施方案包括鎖定裝置,該鎖定裝置適合于在杠桿與凹口接合時將杠桿鎖定在接合位置處。
提供鎖定裝置使杠桿能夠鎖定在接合位置,并且因而消除了杠桿被不經意致動的可能,即在滑雪期間。優選地,鎖定裝置還在不使用額外工具的情況下致動,使得滑雪者可以簡單地在滑行期間停下來,在不使用工具的情況下使鎖定裝置解鎖以及調節滑雪板固定器的位置。鎖定裝置可以包括使杠桿能夠鎖定在接合位置的任何形式的裝置。同樣,可替代的鎖定裝置可以被提供,該可替代的鎖定裝置在調節滑雪板固定器的位置期間將杠桿保持在脫開位置。
在一個實施方案中,鎖定裝置可包括凹部和突出部中的至少一個,其中凹部和突出部中的一個設置在杠桿的遠端部,并且適合于在杠桿處于接合位置時接合位于滑雪板固定器上的凹部或突出部。
另外或可替代地,鎖定機構優選地包括滑動板,當滑動板的表面的一部分定位在杠桿的頂表面的一部分上時,滑動板適合于滑動以便將杠桿鎖定在接合位置。
在包括滑動板的鎖定裝置的優選的實施方案中,杠桿偏置到脫開位置,并且當滑動板從解鎖位置移動到鎖定位置時,杠桿適合于克服偏置力而移動到接合位置。
在滑動板的優選構型中,杠桿設置成被偏置在脫開位置。即,杠桿的至少一部分可以設置成遠離安裝板的凹口或滑雪板固定器的水平平面偏置。在該布置中,杠桿的上表面可設置成相對于滑雪板固定器的水平平面成角度。滑動板可設置在允許杠桿樞轉的解鎖位置。該解鎖位置可以通過將滑動板提供成使得其不與杠桿接合或接觸而實現。在解鎖位置,杠桿(以及因而滑雪板固定器)能夠沿著安裝板滑動直到到達所需的位置,在該位置,凸耳可以與安裝板的對應的凹口接合。為了鎖定杠桿,滑動板可以朝向偏置的杠桿滑動,使得滑動板接合杠桿的表面(優選地傾斜表面)。滑動板的連續滑動引起杠桿的偏置部分在朝向安裝板的凹口的方向上移動。換句話說,致動滑動板的使用者抵抗偏置在脫開部分的杠桿的偏置力而作用,從而使杠桿移動到接合位置。然后滑動板可以隨后通過另外的裝置鎖定,或由于涉及相對摩擦力可以簡單地阻止杠桿移動到偏置的脫開位置。
此外,杠桿可以另外地或可替代地包括一個或多個側突出部和一個或多個側凹部中的至少一項,側突出部或側凹部在杠桿的遠端部和近端部之間設置在所述杠桿的側面上,側突出部和側凹部適合于接合位于滑雪板固定器中的對應的突出部和凹部。
上面提到的鎖定裝置使杠桿能夠保持在如上面所討論的接合位置。鎖定裝置中的每個均具有滑雪者可以手動致動裝置的優點,并且因而避免了對專用工具的需要。此外,可以使用上面的鎖定裝置的任何組合,即,例如包括側突出部的杠桿和滑動板。雖然上面已經詳細說明了具體實施方案,但本發明不限于這種性質的鎖定裝置。可以使用任何鎖定裝置,只要該鎖定裝置適合于將杠桿鎖定在接合位置。
在一個另外的實施方案中,杠桿適合于與滑雪板固定器在杠桿的近端部處樞轉地接合,并且其中凸耳位于杠桿的遠端部和近端部之間。
杠桿的樞轉布置提供了僅一個可能的方向以及因而一個可能的力方向,滑雪者必須在該僅一個可能的方向上致動杠桿以便調節滑雪板固定器。這比例如轉盤或類似物的旋轉運動更加直觀——除非滑雪者熟悉轉盤,滑雪者可能不知曉怎么將轉盤調節到滑雪板固定器的所需位置。提供杠桿消除了對滑雪板固定器的這種不熟悉。另外,杠桿的樞轉性質不僅減少了致動鎖定機構所需的移動部件的數量,還減少了調節滑雪板固定器所需的移動部件的數量。
在一些情況中,杠桿設置成與滑雪板固定器形成為一體,并且在杠桿主體和滑雪板固定器之間的一部分處樞轉。該部分可以具有弱化區域,例如減小厚度的區域或由更柔性的材料制成的區域,以便允許杠桿樞轉。
可替代地,杠桿的近端部可以包括一個或多個鉤部分,該一個或多個鉤部分適合于接合位于滑雪板固定器上的對應的附接部分,其中鉤部分使杠桿在附接到滑雪板固定器的附接部分時能夠樞轉。
優選地,一個或多個鉤部分以沿著杠桿的近端部成交替布置的方式設置,使得當沿著杠桿的樞轉軸線查看時,鉤部分形成C形形狀或圓形形狀,并且其中一個或多個鉤部分適合于是柔性的,使得鉤部分在與附接部分接合時從樞轉軸變形。
使用位于杠桿上的鉤部分允許容易地附接并且從滑雪板固定器替換杠桿,同時還允許圍繞與鉤部分的軸線相重合的軸線進行旋轉運動。此外,以交替布置提供鉤部分實現了移除杠桿的精確方法,因而意味著杠桿不可能被不經意地移除。
在另外的實施方案中,杠桿的近端部與安裝塊或滑雪板固定器本身形成為一體,安裝塊適合于固定到滑雪板固定器,其中相比于杠桿和安裝塊或滑雪板固定器,杠桿的近端部適合于具有增加的柔性,從而允許杠桿在近端部的樞轉運動。
在另外的實施方案中,凸耳的面向前的表面設置成相對于面向后的表面成角度,其中,當杠桿從脫開位置致動到接合位置時,面向前的表面適合于與凹口的前表面接合,并且向杠桿提供向前定向的力從而使杠桿在向后的方向上移動以使凸耳與凹口對齊。
提供凸耳的前側面的成角度部分意味著,如果滑雪者將固定器向前或向后移動得太遠,成角度表面與凹口的相互作用迫使杠桿以及進而滑雪板固定器到達安裝板上的適當位置,即,使得凸耳與凹口對齊。這意味著滑雪者不必使滑雪板固定器與凹口精確對齊,但可以使滑雪板固定器在一定容差內對齊。
在另外的實施方案中,凸耳適合于在處于接合位置時與凹口以不透水方式接合。優選地,這通過將凹口和凸耳的外形在尺寸上設置成相似而實現。提供凹口和凸耳之間的不透水接合確保雪和/或塵土不能進入凹口和凸耳的表面之間。在雪的情況中,雪在夾在凸耳和凹口之間時可以凍結,因而意味著,滑雪者必須對杠桿施加較大的力以便將杠桿從接合位置移除。
在一個實施方案中,凸耳的面向后的表面包括一個或多個凹槽,凹槽適合于在凸耳的面向后的表面中提供弱化部,使得凸耳適合于圍繞凹槽的軸線壓縮和/或撓曲。當滑雪者將凸耳壓入凹口中時,提供這些凹槽使凸耳能夠撓曲,因而有助于凸耳插入并且減小壓縮凸耳所需的力。
在另一個實施方案中,杠桿可設有凹陷部分,該凹陷部分被設定尺寸且成形為至少接納杠桿的操作員的指尖,從而使操作員能夠在杠桿處于接合位置時抓住杠桿并且將杠桿致動到脫開位置。凹陷部分在設計或形狀上不特別地限定。
問題還通過一種滑雪板固定器得到解決,該滑雪板固定器適合于接納僅一個根據上面所討論的那些中的任一項的鎖定機構,其中滑雪板固定器適合于與安裝板滑動地接合并且,當凸耳與凹口在鎖定位置接合時,適合于以不滑動的方式保持,其中滑雪板固定器不適合于接納第二鎖定機構。
問題還通過一種滑雪板固定器得到解決,該滑雪板固定器包括僅一個根據上面所討論的那些中的任一項的鎖定機構,其中滑雪板固定器適合于與安裝板滑動地接合并且,當凸耳與凹口在鎖定位置接合時,適合于以不滑動的方式保持,其中滑雪板固定器不包括第二鎖定機構。
在滑雪板固定器的一個實施方案中,當杠桿處于脫開部分時,滑雪板固定器適合于相對于安裝板在向前和向后的方向上滑動。
在優選的實施方案中,滑雪板固定器還包括杠桿接納孔,該杠桿接納孔適合于接納杠桿,并且其中杠桿接納孔適合于將杠桿樞轉地設置在杠桿接納孔的一個端部處。
優選地,杠桿接納孔設置在滑雪板固定器的頂表面中,使得杠桿的頂表面在杠桿處于接合位置時設置成與滑雪板固定器的頂表面齊平。以這種方式,杠桿的邊緣不從滑雪板固定器的表面突出,這意味著杠桿不會絆在障礙物上或被滑雪者的靴子絆住并且不經意地致動。在優選布置中,當滑雪者的靴子與滑雪板固定器接合時,杠桿接納孔位于滑雪者的靴子的下方位置處。
杠桿還可以作為滑雪板固定器的整體部分提供,杠桿設置在杠桿接納孔的端部處并且適合于在該端部處樞轉。
在一個實施方案中,滑雪板固定器還包括下列項中的至少一項:
-一個或多個凹部和/或一個或多個突出部,其位于杠桿接納孔的端部處,該端部與杠桿接納孔適合于樞轉地設置杠桿之處相對,其中一個或多個凹部和一個或多個突出部適合于接納位于杠桿上的對應的凹部和突出部;
-滑動板容納裝置,其適合于在杠桿處于接合位置時容納滑動板的一部分,或者在杠桿處于脫開位置時容納整個滑動板;
-一個或多個側突出部和一個或多個側凹部,其位于杠桿接納孔的側面部分處并且適合于接納杠桿的側突出部和側凹部;以及
-邊緣部分,其適合于接納設置在杠桿上的側夾。
根據杠桿的明確的構型,并且更特別地,杠桿的鎖定裝置、滑雪板固定器以及杠桿接納孔可包括適合于與杠桿的鎖定裝置相互作用的交互組件。
本發明還提供了一種安裝板,該安裝板與上面所描述的鎖定機構或上面所描述的滑雪板固定器一起使用,其中安裝板包括僅一組凹口,并且其中該一組凹口包括具有相同形狀的外形并且在相同方向上定向的凹口。
本發明還提供了一種系統,該系統包括上面所描述的僅一個鎖定機構、滑雪板固定器以及安裝板,其中滑雪板固定器適合于與安裝板滑動地接合,并且鎖定機構的僅一個杠桿適合于與安裝板的一組凹口中的一個接合,從而阻止滑雪板固定器的滑動運動。
根據下文所描述的實施方案,本發明的這些及其它方面將是明顯的并得以闡述。
在下列圖中:
·圖1示出了位于安裝板上的示例性滑雪板固定器,和鎖定機構的一個實例;
·圖2示出了凸耳和杠桿的示例性凸耳外形;
·圖3示出了鎖定機構和鎖定裝置的示例性杠桿;
·圖4進一步示出了處于接合位置和脫開位置的示例性鎖定裝置;
·圖5又示出了處于接合位置和脫開位置的又一個示例性鎖定裝置;
·圖6示出了包括滑動板的示例性鎖定裝置;
·圖7示出了偏置在脫開位置的杠桿的若干布置;
·圖8示出了兩個另外的鎖定裝置;
·圖9示出了滑雪板固定器的附接部分和杠桿的用于接納滑雪板固定器的軸的軸接納部分;
·圖10示出了能夠通過滑雪者致動的杠桿的數個布置。
詳細描述
圖1(a)在側視圖和俯視圖中示出了與安裝板4接合在一起的滑雪板固定器2的示例性布置。一般來說,滑雪板固定器2以使其能夠沿著安裝板4的縱向軸線滑動并且隨后鎖定在某一位置處的方式提供。滑雪板固定器2相對于安裝板4的一般安裝在本領域是熟知的,并且本文將不再詳細描述。然而,原則上滑雪板固定器2設有接合安裝板4的唇緣的C形形狀唇緣或類似的部件。安裝板4可以是與滑雪板分開且安裝到其的獨立的部件,或者安裝板4可以一體地形成在滑雪板的頂表面上。
根據本發明,滑雪板固定器2設有單一的鎖定機構6,該鎖定機構6適合于將滑雪板固定器保持和/或鎖定在所需的位置處。如圖1(a)中所示,鎖定機構6以與滑雪板固定器2附接的布置提供。在一些實施方案中,鎖定機構6可以是單獨的、從滑雪板固定器2可拆卸的部件,并且可以相應地固定到滑雪板固定器2。在優選的布置中,鎖定機構6可以是與滑雪板固定器2一體的部件;即,鎖定機構6和滑雪板固定器2可以是由相同的材料制成并且通過一個成型工藝制成的一個部件和相同的部件。

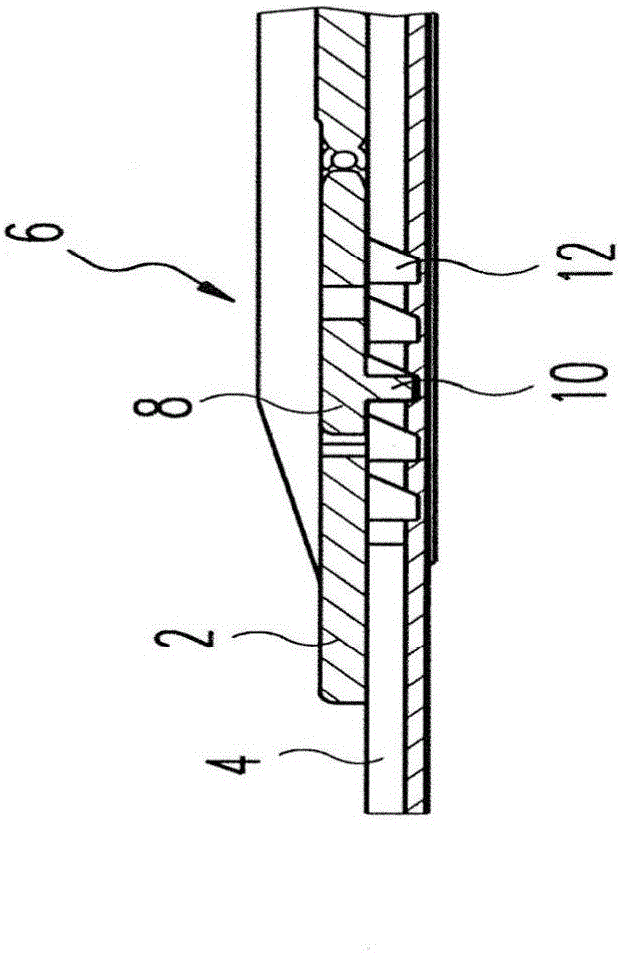

如在圖1(b)和圖1(c)中更詳細地示出的,鎖定機構6包括杠桿8,該杠桿8自身包括凸耳10。圖1(b)根據本發明示出了杠桿8的接合位置,而圖1(c)示出了杠桿8的脫開位置。在接合位置,杠桿8(且更具體地說凸耳10)與設置在安裝板2上的凹口12接合。凸耳10可以設置在杠桿8的任何部分處,但優選布置在杠桿8的下側以及杠桿8的遠端24和近端26之間(見圖3)。
安裝板2包括多個凹口12,該多個凹口12在安裝板2的縱向方向上彼此間隔開,如圖中所示。本質上,凸耳10可以與凹口12中的任何一個接合,并且應理解的是,為了使凸耳10與不同的凹口12接合,滑雪板固定器2在縱向方向(即,向前或向后)滑動,以便使凸耳10與所需的凹口12對齊。
在脫開位置,如圖1(c)中所示,杠桿8定位成離開凹口12,使得凸耳10不與凹口12和/或安裝板2接觸。在該位置,滑雪板固定器2能夠在縱向方向上滑動。由于滑雪板固定器2和安裝板4之間的相互作用,滑雪板固定器2可具有抵抗該運動的一些阻力;換句話說,滑雪板固定器2可能需要一些在縱向方向上的力以便使滑雪板固定器相應地定位。
在接合位置,如圖1(b)中所示,杠桿8的凸耳10被壓入或被迫使進入對應的凹口部分12中。在一些實施方案中,凸耳10和凹口12之間的相互作用足以防止杠桿8在使用滑雪板和滑雪板固定器2期間不經意地移動。在任何情況下,當凸耳10與凹口12接合時,防止了滑雪板固定器2在縱向方向上滑動。換句話說,凸耳10在與凹口12接合時以不滑動的方式保持杠桿8。
杠桿8可以偏置到一定位置。在優選布置中,杠桿8偏置到脫開位置,即,如圖1(c)中所看到的位置。在該情況中,當沒有外力施加到杠桿8或當杠桿8不受阻力時,杠桿8從凹口12脫開。可替代地,凸耳10可通過由凸耳10在杠桿的樞轉端部處產生的彈力或阻力壓入凹口12中。即,杠桿8可以形成有與接合位置對應的“靜止”位置,并且因而一旦滑雪者釋放杠桿8,則杠桿8回到該位置。即,杠桿8可以偏置到接合位置。可替代地,杠桿8可不具有特定的偏置,并且凸耳10可以由滑雪者迫使進入凹口12中,并且凸耳10的表面和凹口12的表面之間的壓縮力將凸耳保持在凹口12內。
優選地,滑雪板固定器2包括杠桿接納孔3,該杠桿接納孔3適合于在杠桿8處于接合位置時接納杠桿8。在一個布置中,當杠桿8處于接合位置時,杠桿8的頂表面設置成與滑雪板固定器2的頂表面齊平。這是有利的,因為在這樣的布置中杠桿8的邊緣不會暴露,并且因而不容易被各種障礙物或滑雪者的滑雪靴絆住或碰擊。
應注意的是,盡管在圖1(b)和圖1(c)中僅示出了一個凸耳10,但可以提供多于一個的凸耳10。多個凸耳10可以以任何布置提供以實現本發明所需的效果。例如,多個凸耳10可以定位成使得所有的凸耳10都與同一凹口12相互作用,即多個凸耳10具有與圖1(b)和圖1(c)中所看到的相同的外形,但在杠桿8的寬度方向上彼此間隔開。可替代地或另外地,凸耳10可以定位在杠桿8的不同的縱向點處,使得多個凸耳10與多于一個凹口12相互作用。同樣地,還應理解,若干列的凹口12可設置在安裝板4中。
根據本發明,僅一個鎖定機構6以及因而僅一個杠桿8設置到滑雪板固定器2。即,本發明明確不包括第二或更多個鎖定機構6或杠桿8。這是本發明的基本概念,因為僅提供單一的鎖定機構6使滑雪者能夠更快速且有效地改變滑雪板固定器2在安裝板4上的位置,從而減少調節滑雪板固定器2所花費的時間。在此,為了便于閱讀,滑雪者以改變滑雪板固定器2的人給出,然而,任何人,諸如技術人員或類似的人,同樣可以改變滑雪板固定器2的位置。
還應注意的是,杠桿8可以在滑雪板固定器2上面向任一方向。即,例如,杠桿8的樞轉點可以相對于滑雪板固定器2定位在杠桿8的可移動端部的前面,在該情況下,杠桿8可以被認為是面朝向后方的。相反地,杠桿8的樞轉點可以相對于滑雪板固定器2定位在杠桿8的可移動端部的后方,在該情況下,杠桿8可以被認為是面朝向前方的。杠桿8是面朝向前方還是面朝向后方可取決于滑雪板固定器的預期用途,即滑雪技術或某些技術的類型。例如,面朝向后方的杠桿8在滑雪期間使用時可以優先用于抵抗某些力,即當使滑雪板向后移動時滑雪者的反作用力。盡管本文中的圖可以示出在一個或另一個方向上的杠桿8,但應理解,可以使用任何方向并且杠桿8的位置不限于這方面。
圖2示出了一種類型的凸耳外形以及對應的凹口外形。在優選的布置中,凸耳10和凹口12的外形在形狀上幾乎相同,使得緊配合可以在兩者之間形成。凸耳10一般地包括面向前的表面14和面向后的表面16,其中“前”和“后”的使用通常分別是指滑雪板的前方向和后方向。然而,該術語在本文中使用,應認識到凸耳10的前方向和后方向可以相對于滑雪板的前進方向顛倒過來。
凹口12還可以包括前表面18和后表面20。在優選的實施方案中,除了面向后的表面16和后表面20之外,面向前的表面14和前表面18在凸耳10壓入凹口12中時彼此接觸。在一個實施方案中,凸耳10可以由可壓縮材料制成,并且可以形成為具有比凹口12的外形大的外形。在該布置中,凸耳10在凹口12的表面18、20上施加壓縮力,該壓縮力可以阻止凸耳10從凹口12移出或脫開。
優選地,凸耳10和凹口12的外形相似,盡管這不是必須的。就這一點而言,僅面向前的表面14和面向后的表面16的一部分可以與凹口12的前表面18和后表面20接觸。
在一個另外的布置中,面向前的表面14和前表面18可以設置成相對于面向后的表面16和后表面20成角度,如圖2中所示。提供該角度使凸耳10能夠在滑雪者推動或釋放杠桿8時容易進入凹口12中。此外,成角度部分可有利于將凸耳10放置到凹口12中。例如,如果杠桿8向前定位得太遠,即滑雪板固定器2太靠前,凸耳10的面向前的表面14接觸凹口12的前表面18。在杠桿8繼續致動期間,面向前的表面14沿前表面18向下滑動,并且隨后向后拖拉滑雪板固定器2,從而使凸耳10適當地與凹口12對齊。
在一些另外的實施方案中,凸耳10還可以設有一個或多個凹槽22,該一個或多個凹槽22沿著面向后的表面16設置。優選地,凹槽22沿著凸耳10的寬度方向定向并且基本上圍繞軸線形成。就這一點而言,凹槽22可充當凸耳10的弱化部分并且允許凸耳10圍繞凹槽22的軸線相對更多地壓縮和/或彎曲。該構型可有助于凸耳10插入到凹口12中,并且減小滑雪者執行該插入所需要的力,同時還保持與凹口12的表面18、20緊配合。
在優選的構型中,凸耳10和凹口12的相互作用以不透水的方式提供,使得當處于接合位置時雪以及類似物不會安置在凸耳10的表面和凹口12的表面之間。在一些情況中,根據溫度,進入凸耳10的表面和凹口12的表面之間的空間的雪可以在其間凍結,這意味著凸耳10變得更難從凹口12移除。防止該現象是有利的,且意味著滑雪者總是能夠將凸耳10從凹口12移除。優選地,這通過使凸耳10的表面和凹口12的表面以其在接合位置相互接觸的方式形成而實現。
圖3示出了杠桿8的一個示例性類型。在圖3的示例中,杠桿8作為與滑雪板固定器2分開的部件提供。如下面更詳細討論的,杠桿8優選與滑雪板固定器2形成為一體的部件,從而除了減少組裝時間之外,減少了需生產的部件的數量,即制造步驟的數量。例如,圖5示出了一體的杠桿8的一種類型。
一般來說,杠桿8可包括遠端部24和近端部26。近端部26作為杠桿8的樞轉端部提供,意味著杠桿8在接合位置和脫開位置之間的運動在該端部處實現。相應地,近端部26還具有樞轉軸,該樞轉軸沿著杠桿8的寬度方向定向。
在圖3的示例中,杠桿8設有位于杠桿8的近端部26處的鉤部分28。鉤部分28適合于與位于滑雪板固定器2上的對應的附接部分30接合(見圖4和圖9)。鉤部分28可根據對應的附接部分30采取任何形式。在圖3的示例中,鉤部分28以上下交替的方式提供—即,在下布置中鉤子從近端部26的中間處延伸到下部處并且回到中間處(但該中間處伸出近端部26),并且在上布置中從近端部26的中間處延伸到上部處并且回到中間處(但該中間處伸出近端部26)。
鉤部分28可以沿著樞轉軸或近端部26以交替的方式提供,以便促進與附接部分30的夾持作用。為此,當沿著樞轉軸觀看時,鉤部分28形成C形形狀或圓形形狀。在優選布置中,C形形狀的端部之間的間隙小于鉤部分28的曲率半徑的兩倍。就這一點而言,鉤部分28可以是柔性的,使得當朝向附接部分30推動時,鉤部分遠離樞轉軸變形以允許附接部分30沿著樞轉軸放置。該布置使杠桿8能夠穩定且樞轉地附接到附接部分30。
在一些另外的構型中,鉤部分28僅以上構型或下構型提供。相應地,滑雪板固定器2的附接部分30可設有插入件,該插入件以使杠桿8能夠精確定位和配合的方式布置。為了移除杠桿8,人們還必須根據插入件的位置和/或定向以精確的方式移除杠桿8,因而意味著不經意地移除杠桿8是不可能的。
杠桿8還可以設有凹陷部分32。凹陷部分32優選地大小設定且成形為至少接納滑雪者的指尖。以這種方式,為滑雪者提供更好的握持或杠桿作用,以便將杠桿8從接合位置移除。稍后描述凹陷部分32和移除裝置的另外的示例。
鎖定機構6還可以設有鎖定裝置34。鎖定裝置34可以是使杠桿8能夠以杠桿8不容易從接合位置移位的方式鎖定在接合位置的任何類型的鎖定裝置34。在一個布置中,鎖定裝置34可相當于凸耳10和凹口12的相互作用,如參考圖2所討論的;即當將凸耳10插入到凹口12中時的提供的阻力和凸耳10的對應的壓縮。
圖4(a)和圖4(b)示出了一個示例性鎖定裝置34。圖4(a)示出了當杠桿8處于脫開位置時處于解鎖位置的示例的鎖定裝置34,并且圖4(b)示出了當杠桿8處于接合位置時處于鎖定位置的示例的鎖定裝置34。
該示例的鎖定裝置34通過至少一個凹部36和至少一個突出部38實現。在圖4(a)和圖4(b)中,凹部36設置在杠桿18的遠端部24處,并且對應的突出部38設置在滑雪板固定器2上。優選地,突出部38設置在滑雪板固定器2的杠桿接納孔3內且設置在杠桿接納孔3的位于離杠桿8的樞轉軸最遠的端部處。如圖4(b)中所示,當杠桿8致動到接合位置時,凹部36和突出部38相互作用并且基本上將杠桿8鎖定在接合位置。
就這一點而言,杠桿8的遠端部24或突出部38可以提供有一些柔性,該柔性使凹部36或突出部38能夠在杠桿壓入接合位置時變形。然而,柔韌的程度不能太大以至于允許杠桿8不經意地移動到脫開位置。因此,當將杠桿8定位在接合位置時,滑雪者必須對杠桿8施加額外的力,以便克服由柔性凹部36或突出部38提供的阻力。在一個布置中,滑雪板固定器2設有間隙40,該間隙40適應突出部38的彎曲和/或適應滑雪板固定器2的其上設有突出部38的元件的彎曲。
盡管在圖4(a)和圖4(b)中凹部36設置在杠桿8上且突出部38設置在滑雪板固定器2上,但凹部36可以設置在滑雪板固定器2上且突出部38可以設置在杠桿8上。同樣,任何數量的突出部38和凹部36可以提供作為鎖定裝置34,并且每個部件(杠桿8或滑雪板固定器2)不必僅具有凹部36或突出部38中的一個——這些的任何組合可設置在一個部件上。
圖5示出了另外的示例性鎖定裝置34,該鎖定裝置34包括多個突出部38。如圖5中所示,突出部38設置在杠桿8的遠端部24和杠桿接納孔3的對應的表面上。以類似于圖4的布置的方式,杠桿8朝向接合位置致動,并且杠桿8的、杠桿接納孔3的、或杠桿8和杠桿接納孔3兩者的突出部38適合于彎曲并且允許進入圖5的右下側中所示的位置。
當杠桿8作為單件式部件與滑雪板固定器2布置在一起時,該布置是優選的。如圖5中所示,杠桿8可以偏置至脫開位置,意味著當杠桿8放置在接合位置時,杠桿8對杠桿接納孔3的突出部38施加向上的力。這意味著,力施加在突出部38之間,該力將這些突出部38保持在恒定的接觸布置中。
本質上,突出部38和凹部36的構型沒有特別的限制。這些部件中的任一個的形狀不限于上文所描述的那些,并且可以采取允許這些部件的鎖定性質的任何類型。同樣,遠端部24和杠桿接納部分3的與樞轉軸相對的表面在其形狀上不作限定。例如,表面可以是傾斜的,如關于圖4(a)和圖4(b)以及杠桿8的遠端部24所示出的。
圖6(a)和圖6(b)示出了鎖定裝置34的又一個實施方案。在該實施方案中,鎖定裝置34包括滑動板42,其中滑動板42能夠從第一位置滑動到第二位置。在圖4(a)中,滑動板42設置成處于解鎖位置,并且杠桿8被示出處于脫開位置。在圖4(b)中,滑動板42被示出處于鎖定位置,并且杠桿8被示出處于接合位置。在該實施方案中,當杠桿8已經處于接合位置時滑動板42致動,因而充當阻止杠桿8致動到脫開位置的裝置。
滑動板42可最初設置在滑雪板固定器2中,如圖6(a)中所示。可替代地,滑動板42可設置在處于脫開位置的杠桿8的頂表面上。對于滑動板42而言要將杠桿8鎖定在接合位置,滑動板42必須使其下表面的一部分定位在杠桿8的頂表面的一部分和滑雪板固定器2的一部分上。換句話說,滑動板42應該定位成使得其與杠桿8和滑雪板固定器2兩者都相互作用。
滑動板42可以被接納在位于滑雪板固定器2中的腔或類似物中,或者其可以被接納在滑雪板固定器2的頂表面上。同樣,當滑動板42不使用時,即當其處于解鎖位置時,殼體的一些形式可以提供用于儲存滑動板42。在如圖6(a)和圖6(b)中所示的一個實施方案中,滑雪板固定器可以設有適合于接合滑動板42的突出部44。即,突出部44可以接合滑動板42中對應的凹部,以便將滑動裝置42保持在鎖定位置。因此,滑動板42可以提供有一些柔性以允許滑動板42與突出部44正確地對齊。
盡管滑動板42示出有與滑雪板固定器2一體地形成的杠桿8,但滑動板42可以設有附接到滑雪板固定器2的單獨的杠桿8。
杠桿8和鎖定裝置34的優選實施方案在圖7中示出。圖7(a)描繪了偏置到脫開位置的杠桿8。換句話說,杠桿8具有“靜止”位置,在該“靜止”位置,凸耳10未與凹口12接合。充當鎖定裝置34的滑動板42也示出為處于解鎖位置,意味著圖7(a)中的滑雪板固定器2能夠滑動(沿著安裝板4的縱向方向)到所需位置。當鎖定板42處于解鎖位置時,由于所提供的偏置力導致杠桿8移動到脫開位置。偏置力可以通過杠桿8的材料(諸如彈性材料或類似材料)、通過彈簧或機械裝置或通過杠桿8的預定形狀來提供。優選地,杠桿8與滑雪板固定器2形成為一體,盡管可以是杠桿8作為單獨的部件提供并且附接到滑雪板固定器2。
一般地,在圖7(a)的實施方案中,當滑動板42從解鎖位置移動到鎖定位置時,滑動板42接合杠桿8的偏置處于脫開位置的部分。例如,杠桿8的頂表面相對于處于脫開位置的滑雪板固定器2的水平平面傾斜,并且當滑動板42移動到鎖定位置時,滑動板42的前緣接合杠桿8的頂表面且沿著該頂表面滑動。以這種方式,當滑動板42克服由滑雪者致動時的杠桿8的偏置力而移動時,由于杠桿8與滑雪板固定器2的縱向軸線基本上對齊,杠桿8的凸耳10被推動進入對應的凹口12中。
圖7(b)至圖7(d)示出了三個示例性類型的杠桿8,該三個示例性類型的杠桿8被提供并且偏置成處于脫開位置。圖7(b)示出了均勻厚度的杠桿8,該杠桿8包括固定部分100和彎曲部分102。固定部分100可以固定到滑雪板固定器2,例如使用螺釘或其它緊固裝置固定到滑雪板固定器2。可替代地,固定部分100實際上可以是滑雪板固定器2的整體部分,使得彎曲部分102基本上從滑雪板固定器2延伸。該實施方案的杠桿8優選是柔性的。杠桿8可以由彈性材料或橡膠材料、或提供適當的偏置力的任何其它材料形成。在一些布置中,杠桿8可以由兩層或更多層材料制成,每層均具有堆疊在彼此之上的不同的彈性性能,從而以偏置的方式提供彎曲部分102。在該實施方案中,當滑動板42朝向凸耳10移動時,即朝向鎖定位置移動時,滑動板42的前緣與杠桿8的頂表面接合并且將滑動板42的滑動運動或力轉化成作用在杠桿8上的向下的力。在這種情況下,杠桿8有效地伸直并且,在該過程中,引起凸耳10朝向對應的凹口12移動。此外,在該實施方案中,滑動板42的鎖定位置可對應于滑動板42的定位在杠桿8的頂表面上的一部分或全部。在一些情況中,滑動板42不需要具有與杠桿8相等的長度或更長的長度。
圖7(c)示出了杠桿8的另外的示例。在該示例中,杠桿8以給出一定偏置位置的合適的形狀制成——圖7(c)示出了傾斜的L形形狀,盡管實際形狀并不限于圖7(c)中所示的。換句話說,杠桿8可以制造成與脫開位置對應的特定的形狀。當致動滑動板42時,杠桿8可以變形以進入接合位置。為了提供一些柔性,凹部104可以設置在適當的位置處。在圖7(c)中,當滑動板42與杠桿8的頂表面接合時,凹部104允許杠桿8樞轉。在該情況下,杠桿8可以由剛性材料形成,使得大部分柔性來自于凹部104的設置。此外,杠桿8的固定部分100也可以被提供,其中該固定部分100固定到滑雪板固定器2或與滑雪板固定器2一體地被提供。
為了增加柔性的量,第二凹部106也可以被提供,如圖7(d)中所示。就這一點而言,杠桿8的總體設計與圖5和圖6中的類似之處在于提供了杠桿8的弱化部分26,如下面更詳細討論的。
在所有上面的示例中,杠桿8可以設有一個或多個引導件或軌道108。該軌道108的示例從圖108中可看到,盡管軌道108并不限于該構型。在一個布置中軌道108布置在杠桿8的頂表面上并且構造成與滑動板42的前緣接合。以這種方式,當滑動板42接觸杠桿8的頂表面時,前緣接觸軌道108并且由軌道108引導。這可以減小對杠桿8的頂表面和滑動板42的頂表面的磨損,從而提供具有較長運行壽命的鎖定機構6,并且還可以提供對杠桿8更普遍地施加力。任何數量的軌道108可以沿著杠桿8的寬度被使用,并且軌道108在其尺寸和/或形狀上不特別地被限制。
盡管未示出,滑動板42的前緣可以另外地或可替代地以傾斜或彎曲的方式提供。即,例如,前緣可以提供為具有傾斜度的斜面,該傾斜度對應于偏置杠桿8的傾斜度。以這種方式,當滑動板42的前緣接觸杠桿8的頂表面或軌道108時,提供了前緣與頂表面或軌道108之間的最大接觸面積。這可以減小杠桿8、滑動板42的前緣、和/或軌道108上的磨損。在另一個構型中,前緣可以是彎曲的,以便逐漸接觸杠桿8或軌道108。
一旦處于鎖定位置,滑動板42也可以鎖定;即,一旦滑動板42將杠桿8鎖定在接合位置,滑動板42可以自己鎖定以便防止滑動板42移動。就這一點而言,圖6的突出部44可以提供以接合滑動板42。可替代地,杠桿8可以包括在其頂表面上的凹陷部分112。一旦滑動板42處于鎖定位置,設置在滑動板42上優選設置在其下表面上的齒部114——見圖7(e)——可以接合凹陷部分112。齒部114和凹陷部分112之間的相互作用優選足以防止滑動板42在滑雪板使用期間變為解鎖,但不應太強使得滑雪者需要過大的力移動滑動板42。
盡管在圖7(f)中僅示出一個凹陷部分112,若干凹陷部分112可以在滑動板42的滑動方向上順序地提供。在一個構型中,多個凹陷部分112設置成使得杠桿8的頂表面可以具有鋸齒形圖案,借此齒部可以與鋸齒形圖案的谷部中的一個接合。同樣,一個或多個齒部114也可以設置到滑動板42。
在另一個構型中,滑動板42可以與設置在滑雪板固定器2中的凹部接合。縱向凹部可以設置在與滑動板42相同的平面上,使得當致動進入鎖定位置時滑動板42滑入凹部中。這可以導致滑動板42覆蓋杠桿8的表面面積的一部分和滑雪板固定器2的一部分的布置。因此,由于該布置造成杠桿8無法返回到偏置脫開位置。
滑動板42優選是大體上平坦的結構。在一些情況中,可以是,滑動板42具有接合杠桿8的邊緣的一個或多個邊緣部分。例如,C形形狀的唇緣110可以設置在滑動板42的左側和右側上以分別接觸杠桿8的左側面和右側面。圖7(f)中示出了C形形狀的唇緣的示例。邊緣部分可有助于使滑動板42在從解鎖位置移動到鎖定位置期間對齊。可替代地,滑動板可以與滑雪板固定器中的縱向凹部接合,從而提供類似的優點。
圖8(a)和圖8(b)示出了兩個另外的示例性鎖定裝置34。鎖定裝置34可以包括設置在杠桿8的側面部分上的側凹部48和側突出部46,如圖8(a)中所示。任何數量的側突出部46和側凹部48可以設置到杠桿8的側面,其中杠桿8的側面定義為在杠桿8的遠端部24和近端部26之間延伸的側表面,且不是杠桿8的頂表面或下表面。為了將杠桿8鎖定在適當位置處,杠桿接納孔3可以設有對應的側突出部46和側凹部48,該對應的側突出部46和側凹部48與設置在杠桿8上的那些側突出部46和側凹部48對齊。此外,突出部46可以提供有一些柔性以允許杠桿8適當地定位。在可替代的布置中,側突出部46和側凹部48可以設置在滑動板42上。以這種方式,當滑動板42滑動到鎖定位置時,滑動板的側突出部46和側凹部48可以與設置在滑雪板固定器2中的對應的側突出部46和側凹部48接合。這鎖定了滑動板42并且防止滑動板42在縱向方向上容易地滑動。
圖8(b)示出了設有側夾50的杠桿8,其中側夾50適合于與滑雪板固定器2或安裝板4的邊緣部分接合。當杠桿8位于接合位置時,側夾50布置成使得滑雪板固定器2或安裝板4的邊緣部分定位在側夾50的開放端部中。為了使杠桿8解鎖,側夾50可以遠離杠桿8的縱向軸線被致動,并且從而可以適當地提升杠桿8。
應理解,上文所討論的鎖定裝置34的任何組合可以彼此協作地使用。例如,比如滑動板42可以被設置成結合突出部38和/或側突出部46。如果任何一個鎖定裝置34失效,提供組合實現了故障安全布置。
如上面所提到的,杠桿8可以與滑雪板固定器2形成一體。圖5和圖6示出了杠桿8的一個可能的布置。在圖6(b)中,杠桿8被示出具有近端部26,該近端部26包括弱化部分52,該弱化部分52設置在杠桿8的主體和滑雪板固定器2之間。當作為一體部件提供時,弱化部分52可以由與杠桿8和滑雪板固定器2相同的材料制成。在一個實施方案中,相比于杠桿8和滑雪板固定器2的厚度,弱化部分52通過減少該區域的厚度而形成。本質上,由于存在于該區域處的材料的體積減小而造成在弱化部分52處柔性得到改善。然后杠桿8的樞轉運動可以通過杠桿8在弱化部分52處的運動而實現。在一些其它的實施方案中,弱化部分52通過在杠桿8的近端部26處使用具有較大柔性的材料而提供。
當杠桿8與滑雪板固定器2形成為一體部件時,杠桿8可以根據優選構型偏置到接合位置或脫開位置。本發明不特別限制于偏置指向的位置。
可替代地,杠桿8可以是單獨的部件并且固定到或附接到滑雪板固定器2。在一個構型中,杠桿8的近端部26設有安裝塊,并且安裝塊和近端部26之間的界面設有上面所討論的弱化部分52。在該布置中,安裝塊固定到滑雪板固定器2并且以與圖6(b)中所討論的一體杠桿8相同的方式有效地操作。然而,由于例如故障或破損而需要替換杠桿8或提供具有不同張力的杠桿8,安裝塊允許杠桿8移除和附接到滑雪板固定器2。
圖9示出了當杠桿8作為單個部件提供時滑雪板固定器2的附接部分30的若干構型。如已經參考圖3和圖4討論的,附接部分30可以包括圓形形狀的脊部,該圓形形狀的脊部適合于接納杠桿8的布置在其近端部26上的鉤部分28。與鉤部分28一樣,附接部分30可以包括交替的脊部,該交替的脊部適合于接納上下交替的鉤部分28。例如,這在圖9(a)中示出。
替代形式在圖9(b)中示出,其中杠桿8設有軸保持部分54。軸保持部分54可以設置成杠桿8的整個寬度并且沿著杠桿8的樞轉軸形成。本質上,軸可以穿過滑雪板固定器2中的孔插入并且引導穿過軸保持部分54,以便以樞轉的方式將杠桿8附接到滑雪板固定器2。樞轉運動可以通過杠桿8在軸上旋轉或通過軸在滑雪板固定器2中旋轉(就這一點而言,軸剛性地保持在杠桿8的軸保持部分54中)而實現。
許多其它可能的附接方法或裝置可以使用,并且本發明不限于上文所討論的那些。事實上,只要附接裝置能夠使杠桿8可旋轉地或可樞轉地附接到滑雪板固定器2,任何裝置均可以被使用。
圖10示出了不同結構的若干示例,滑雪者可以與該不同的結構相互作用以便致動杠桿8。如果杠桿8偏置到脫開位置,通常是不需要這些布置,但如果例如杠桿8卡在接合位置,則可提供這些布置。如上文所討論的,優選地,在不使用額外工具的情況下,杠桿8能夠被致動,即滑雪者應該僅使用其手指或手就能夠致動杠桿8。考慮到鎖定裝置34的存在,滑雪者經常需要對杠桿8提供適當的力,以便克服由鎖定裝置34提供的阻力。
圖10(a)示出了在其遠端部24中設有凹陷部分32的杠桿8。在該示例中,凹陷部分32是半球形凹陷部分32,然而凹陷部分32并不僅限于此。優選地,當杠桿8設置成不與滑雪板固定器2的頂表面齊平,即杠桿8從滑雪板固定器2的表面突出時,可以使用此凹陷部分32。在操作中,滑雪者可將手指或指尖插入到凹陷部分32中,并且施加向上導向的力以克服鎖定裝置34的力。
圖10(b)示出了設置在滑雪板固定器2的頂表面中的凹陷部分32。當杠桿8大致上與滑雪板固定器2的頂表面齊平時,可使用此凹陷部分32,使得滑雪者可以通過沿著凹陷部分32滑動手指或指尖而進入杠桿8的遠端部24的一部分。為了有助于杠桿8移除,杠桿8可以設有圖9(a)的凹陷部分或優選地設有唇緣56,該唇緣56允許滑雪者對其施加向上的力。
圖10(c)示出了包括L形形狀的凹陷部分32的杠桿8。L形形狀的凹陷部分32通常在杠桿8的頂表面上設有開口,從而允許滑雪者有效地將手指或指尖插入到杠桿8的主體中。如圖中所示,杠桿8可以設有突出部,該突出部界定凹陷部分32的大致L形形狀,借此突出部允許滑雪者對其提供向上的力以致動杠桿8。
圖10(d)和圖10(e)示出了可替代的布置。帶子58可以設置到杠桿8的頂表面以使滑雪者能夠抓取杠桿8并且對其施加力。在一些實施方案中,帶子58剛性地附連到杠桿8的頂表面。然而,這可能導致帶子58“垂拉”和/或“絆”在各種物品或障礙物上。在一個實施方案中,帶子58通過使用設置在杠桿8的主體中的一個或多個偏置輪60而設置成處于繃緊布置。偏置輪60可以使帶子58設置成繃緊布置,并且因而抵著杠桿8的頂表面平放。當滑雪者拉動帶子58時,偏置輪60可允許帶子58解開,從而在帶子58和杠桿8的頂表面之間為滑雪者提供更多的空間,以便容納滑雪者的手/手指。一旦被釋放,帶子58可以經由偏置輪60卷繞回繃緊狀態,恢復其初始狀態。
本發明還可以提供安裝板4,該安裝板4適合于與鎖定機構6或包括上文所討論的鎖定機構6的滑雪板固定器2一起特定地使用。當使用兩個鎖定機構6時,常規安裝板4提供至少兩組凹口12,一組適合于接納面向前的凸耳,且一組適合于接納面向后的凸耳。由于本發明確采用僅一個鎖定機構6并且不包括第二鎖定機構6,所以本發明的安裝板4需要僅一組凹口12。就這一點而言,一組凹口12定義為多個凹口12,其中多個凹口12中的每個凹口12均具有相同的外形并且在相同的方向上定向。參考圖2,一組凹口12包括設有面向同一方向的前表面18的凹口12。
操作中,希望改變滑雪板固定器2的位置的滑雪者首先停下來并且可以使滑雪靴脫離滑雪板固定器2。雖然可以設想,在滑雪靴附接到滑雪板固定器2時可以對滑雪板固定器2作出調節,特別是對于滑雪靴在趾部部分處樞轉的越野滑雪板而言,優選滑雪者應從滑雪板下來。一旦下來,滑雪者將致動杠桿8或鎖定裝置34(例如,假設鎖定裝置是滑動板42或側夾50)。然后滑雪者將使杠桿8致動到脫開位置或允許杠桿8回到其自然偏置位置,并且隨后將滑雪板固定器推動或滑動到所需的位置。一旦適當地定位,然后滑雪者手動或通過將滑動板42移動到鎖定位置而將杠桿8按壓在凹口12中,或者如果偏置到接合位置則簡單地使杠桿8釋放進入凹口12中。其后,鎖定裝置34致動,如果還沒有致動則通過將杠桿8插入或壓入到凹口12中來致動,并且然后滑雪者重新登上滑雪板。在任何時候,整個過程都遠快于調節若干不同的杠桿,并且為滑雪者提供最大的控制以準確且精確地調節滑雪板固定器2。
本發明通過使用包括僅一個杠桿8的僅一個鎖定機構6提供了一種用于調節滑雪板固定器2的位置的容易且快速的調節機構。因為沒有提供第二杠桿8或第二鎖定機構6,所以僅為操作鎖定機構6的滑雪者提供一個杠桿8來致動,以便將滑雪板固定器2的位置完全調節到所需的位置。
可根據以下方面對本公開進行總結:
1.一種用于滑雪板固定器的鎖定機構,所述鎖定機構包括:
僅一個杠桿,其適合于在接合位置和脫開位置之間樞轉,
其中所述杠桿包括至少一個凸耳,所述至少一個凸耳適合于在所述接合位置與形成于安裝板中的凹口接合,
其中所述凸耳在與所述凹口接合時適合于以不滑動的方式保持所述杠桿,以及
其中所述鎖定機構不包括第二杠桿。
2.根據方面1所述的鎖定機構,其中所述凸耳包括面向前的表面和面向后的表面,所述面向前的表面具有與所述凹口的前表面類似的輪廓,所述面向后的表面具有與所述凹口的后表面類似的輪廓,其中,當所述凸耳與所述凹口接合時,所述面向前的表面和所述面向后的表面適合于接觸所述凹口的所述前表面和所述后表面。
3.根據前述方面中的任一項所述的鎖定機構,還包括鎖定裝置,所述鎖定裝置適合于在所述杠桿與所述凹口接合時將所述杠桿鎖定在所述接合位置處。
4.根據前述方面中的任一項,特別是方面3所述的鎖定機構,其中所述鎖定裝置包括凹部和突出部中的至少一個,其中所述凹部或所述突出部中的一個設置在所述杠桿的遠端部,并且適合于在所述杠桿處于所述接合位置時接合位于所述滑雪板固定器上的凹部或突出部。
5.根據前述方面中的任一項,特別是方面3或4所述的鎖定機構,其中所述鎖定裝置包括滑動板,當所述滑動板的表面的一部分定位在所述杠桿的頂表面的一部分上時,所述滑動板適合于滑動以便將所述杠桿鎖定在所述接合位置。
6.根據前述方面中的任一項,特別是方面5所述的鎖定機構,其中所述杠桿偏置到所述脫開位置。
7.根據前述方面中的任一項,特別是方面6所述的鎖定機構,其中當所述滑動板從解鎖位置移動到鎖定位置時,所述杠桿適合于克服所述偏置力而移動到所述接合位置。
8.根據前述方面中的任一項,特別是方面7所述的鎖定機構,其中所述杠桿包括:
-彎曲部分,其從遠端部延伸到近端部,所述彎曲部分是柔性的;或
-至少一個凹部,其使所述杠桿的剛性部分能夠在所述至少一個凹部處樞轉。
9.根據前述方面中的任一項,特別是方面5至8所述的鎖定機構,其中所述滑動板的前緣形成為斜面或彎曲表面。
10.根據前述方面中的任一項,特別是方面5至9所述的鎖定機構,其中所述杠桿的頂表面包括軌道,所述軌道用于在所述滑動板從所述解鎖位置移動到所述鎖定位置時與所述滑動板接觸。
11.根據前述方面中的任一項,特別是方面5至10所述的鎖定機構,其中所述杠桿的頂表面包括一個或多個凹陷部分,并且其中所述滑動板包括至少一個齒部,所述至少一個齒部適合于接合所述至少一個凹陷部分。
12.根據前述方面中的任一項,特別是方面3至11中任一項所述的鎖定機構,其中所述杠桿包括一個或多個側突出部和一個或多個側凹部中的至少一項,所述側突出部或所述側凹部在所述杠桿的所述遠端部和所述近端部之間設置在所述杠桿的側面上,所述側突出部和所述側凹部適合于接合位于所述滑雪板固定器中的對應的突出部和凹部。
13.根據前述方面中的任一項所述的鎖定機構,其中所述杠桿適合于與所述滑雪板固定器在所述杠桿的近端部處樞轉地接合,并且其中所述凸耳位于所述杠桿的所述遠端部和所述近端部之間。
14.根據前述方面中的任一項,特別是方面13所述的鎖定機構,其中所述杠桿的所述近端部包括一個或多個鉤部分,所述一個或多個鉤部分適合于接合位于所述滑雪板固定器上的對應的附接部分,其中所述鉤部分使所述杠桿在附接到所述滑雪板固定器的所述附接部分時能夠樞轉。
15.根據前述方面中的任一項,特別是方面14所述的鎖定機構,其中所述一個或多個鉤部分沿著所述杠桿的所述近端部以交替布置的方式提供,使得當沿著所述杠桿的所述樞轉軸查看時,所述鉤部分形成C形形狀或圓形形狀,并且
其中所述一個或多個鉤部分適合于是柔性的,使得所述鉤部分在與所述附接部分接合時從所述樞轉軸變形。
16.根據前述方面中的任一項,特別是方面13所述的鎖定機構,其中所述杠桿的所述近端部與安裝塊或所述滑雪板固定器本身形成為一體,所述安裝塊適合于固定到所述滑雪板固定器,其中相比于所述杠桿和安裝塊或滑雪板固定器,所述杠桿的所述近端部適合于具有增加的柔性,從而允許所述杠桿在所述近端部的樞轉運動。
17.根據前述方面中的任一項,特別是方面16所述的鎖定機構,其中所述杠桿具有在其近端部處減小的厚度,所述減小的厚度相對于所述杠桿提供增加的柔性。
18.根據前述方面中的任一項,特別是方面13所述的鎖定機構,其中所述杠桿的所述近端部設有軸保持部分,所述軸保持部分適合于接納所述滑雪板固定器的軸,其中所述杠桿通過所述杠桿圍繞所述軸運動或通過所述軸在所述滑雪板固定器內運動而樞轉。
19.根據前述方面中的任一項,特別是方面2所述的鎖定機構,其中所述凸耳的所述面向前的表面設置成相對于所述面向后的表面成角度,其中,當所述杠桿從所述脫開位置致動到所述接合位置時,所述面向前的表面適合于與所述凹口的所述前表面接合,并且向所述杠桿提供向前定向的力從而使所述杠桿在向后的方向上移動以使所述凸耳與所述凹口對齊。
20.根據前述方面中的任一項所述的鎖定機構,其中所述凸耳適合于在處于所述接合位置時與所述凹口以不透水的方式接合。
21.根據前述方面中的任一項,特別是方面2所述的鎖定機構,其中所述凸耳由可壓縮材料制成,使得當所述凸耳插入到所述凹口中時,所述凸耳壓縮并且在所述凹口的內表面上提供壓縮力。
22.根據前述方面中的任一項,特別是方面2、20或21所述的鎖定機構,其中所述凸耳的所述面向后的表面包括一個或多個凹槽,所述凹槽適合于在所述凸耳的所述面向后的表面中提供弱化部,使得所述凸耳適合于圍繞所述凹槽的軸線壓縮和/或撓曲。
23.根據前述方面中的任一項所述的鎖定機構,其中所述杠桿設有凹陷部分,所述凹陷部分被設定尺寸且成形為至少接納所述杠桿的操作員的指尖,從而使操作員能夠在所述杠桿處于所述接合位置時抓住所述杠桿并且將所述杠桿致動到所述脫開位置。
24.根據前述方面中的任一項,特別是方面1至22所述的鎖定機構,其中所述杠桿設有帶子,所述帶子使所述杠桿的操作員能夠在所述杠桿處于所述接合位置時抓住所述帶子并且將所述杠桿致動到所述脫開位置,
其中優選地,所述帶子經由一個或多個偏置輪以繃緊的方式提供,使得當所述帶子處于靜止位置時,所述帶子保持抵靠所述杠桿的頂表面。
25.根據前述方面中的任一項,特別是方面3至5和12中的任一項所述的鎖定機構,其中所述杠桿包括一個或多個側夾,所述一個或多個側夾從所述杠桿的側表面延伸,所述側表面在所述杠桿的所述遠端部和所述近端部之間延伸,其中所述側夾適合于接合所述滑雪板固定器或所述安裝板的邊緣部分。
26.一種滑雪板固定器,適合于接納僅一個根據方面1至25中的任一項所述的鎖定機構,其中所述滑雪板固定器適合于與所述安裝板滑動地接合并且,當所述凸耳與所述凹口在所述鎖定位置接合時,適合于以不滑動的方式保持,其中所述滑雪板固定器不適合于接納第二鎖定機構。
27.一種滑雪板固定器,其包括僅一個根據方面1至25中的任一項所述的鎖定機構,其中所述滑雪板固定器適合于與所述安裝板滑動地接合并且,當所述凸耳與所述凹口在所述鎖定位置接合時,適合于以不滑動的方式保持,其中所述滑雪板固定器不包括第二鎖定機構。
28.根據方面26或27所述的滑雪板固定器,其中所述杠桿與所述滑雪板固定器形成為一體,并且其中所述杠桿偏置到所述脫開位置。
29.根據方面26或28所述的滑雪板固定器,其中,當所述杠桿處于脫開部分時,所述滑雪板固定器適合于相對于所述安裝板在向前和向后的方向上滑動。
30.根據方面26至29中的任一項所述的滑雪板固定器,其中所述滑雪板固定器還包括杠桿接納孔,所述杠桿接納孔適合于接納所述杠桿,并且其中所述杠桿接納孔適合于將所述杠桿樞轉地設置在所述杠桿接納孔的一個端部處。
31.根據方面26至30中的任一項,特別是方面30所述的滑雪板固定器,其中所述杠桿作為所述滑雪板固定器的整體部分提供,所述杠桿設置在所述杠桿接納孔的端部處并且適合于在所述端部處樞轉。
32.根據方面25至29中的任一項,特別是方面30所述的滑雪板固定器,其中所述滑雪板固定器包括下列項中的至少一項:
一個或多個凹部和/或一個或多個突出部,其位于所述杠桿接納孔的端部處,所述端部與所述杠桿接納孔適合于樞轉地設置所述杠桿之處相對,其中所述一個或多個凹部和所述一個或多個突出部適合于接納位于所述杠桿上的對應的凹部或突出部;
滑動板容納裝置,其適合于在所述杠桿處于所述接合位置時容納滑動板的一部分,或者在所述杠桿處于所述脫開位置時容納整個滑動板;
一個或多個側突出部和一個或多個側凹部,其位于所述杠桿接納孔的側面部分處并且適合于接納所述杠桿的側突出部和所述側凹部;以及
邊緣部分,其適合于接納設置在所述杠桿上的側夾。
33.根據方面26至32中的任一項,特別是方面30所述的滑雪板固定器,其中所述杠桿接納孔設有附接區域,所述附接區域適合于接納所述杠桿的鉤部分。
34.根據方面26至33中的任一項,特別是方面30所述的滑雪板固定器,其中所述杠桿接納孔設有軸,所述軸適合于與所述杠桿的軸保持部分接合。
35.根據方面26至34中的任一項所述的滑雪板固定器,其中所述滑雪板固定器設有使用者接合凹部,用于允許使用者進入所述杠桿的邊緣部分或凹陷部分,以便使所述杠桿能夠從所述接合位置致動到所述脫開位置。
36.一種安裝板,與根據方面1至25中的任一項所述的鎖定機構或根據方面26至35中的任一項所述的滑雪板固定器一起使用,其中所述安裝板包括僅一組凹口,其中所述一組凹口包括具有相同形狀的外形并且在相同方向上定向的凹口。
37.一種系統,包括僅一個根據方面1至25中的任一項所述的鎖定機構、根據方面26至35中的任一項所述的滑雪板固定器以及根據方面36所述的安裝板,其中所述滑雪板固定器適合于與所述安裝板滑動地接合,并且所述鎖定機構的所述僅一個杠桿適合于與所述安裝板的所述一組凹口中的一個接合,從而阻止所述滑雪板固定器的滑動運動。
