本發明涉及健身行業，治療康復行業以及體育表演行業。本實施例涉及一種供用戶進行踝關節跖屈肌訓練、背曲肌訓練、踝關節內轉訓練，踝關節外轉訓練的彈性阻力訓練裝置。

背景技術：

目前市面上有不計其數的以彈性阻力帶和彈性阻力管裝置的形式存在的阻力訓練裝置。在這些裝置中，許多裝置例如us6884202b2均是以拷子和/或通過使用夾子來改變或轉換可移除阻力以使得用戶能夠進行需要的訓練或活動。其他這樣的裝置，專利us7087003b1，提供了一種能夠在套在用戶鞋子的鞋頭上以進行訓練的裝置。雖然市面上有許多用于阻力訓練的裝置，但大多數這些裝置都存在容易從用戶身上移位或脫離以導致訓練無效的缺陷。

阻力訓練管和彈性帶在健身以及治療康復訓練中為人所知。這些裝置典型運用于雙腿的股骨遠端和/或脛骨遠端以給臀部肌肉組織例如髖部屈肌，伸直肌群，髖部內旋肌，髖部外旋肌，以及腿部外展肌提供無論是健身訓練還是治療康復為目的阻力訓練。這些產品提供的阻力大多由四肢朝著相反的方向移動所產生。這使彈性阻力管和彈性帶產生了張力。

現有技術的這些產品公認的問題是在使用過程中裝置的突然滑動或移動。現有技術中的裝置在使用時頻繁地在腿上移動或從足部滑脫會導致表現或結果的下降。

本發明的目的是提供一種在多種形式的訓練或阻力訓練中能夠保持不動的阻力訓練裝置給用戶。

本發明的另一目的是允許用戶有能力改善與漸進式阻力訓練，柔韌性，平衡性，協調性，肌肉耐力以及肌肉強度有關的健康。

本發明的再一目的是使用戶在使用本發明時能夠進行功能性的運動。

技術實現要素：

一種供用戶進行踝關節跖屈肌訓練、背曲肌訓練、踝關節內轉訓練，踝關節外轉訓練的彈性阻力訓練裝置。該裝置包括具有在其第一末端和第二末端分別形成用于與用戶足部的腳背面以及跖面嵌合的主環的彈性繩。與主環相連的副環，當主環與用戶足部的腳背面以及跖面嵌合時，副環與跟骨嵌合，從而將該裝置置于用戶腳踝的正中以使得用戶在進行踝關節訓練時用戶的足部在阻力訓練過程中不會從訓練裝置脫離。彈性繩被具有更大彈力的織物纏繞以在彈性繩的使用過程中突然斷裂時保護用戶。彈性繩從包括聚乙烯管、熱塑性聚氨酯管、松緊繩中選擇。

附圖說明

本發明實施例將結合有關附圖進行具體描述，其中的數字代表了圖中相應的部件。

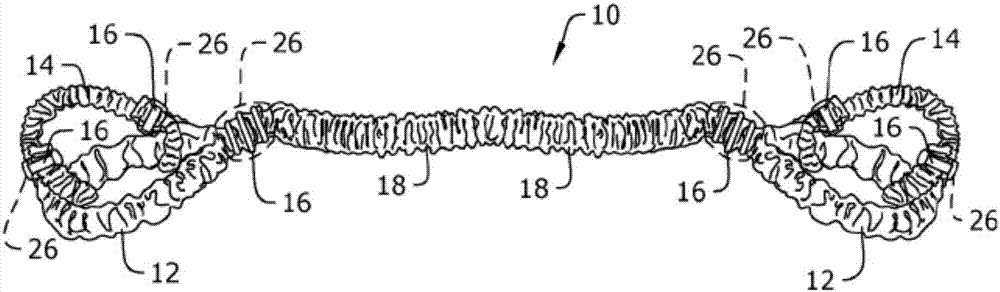

圖1為本發明其中一實施例的結構示意圖；

圖2為本發明其中一實施例的正視圖；

圖3為本發明圖1中沿直線3-3的剖面細節圖；

圖4為本發明圖3中沿直線4-4的剖面細節圖；

圖5為本發明在示例性使用中的側視圖；

圖6為本發明在示例性使用中的結構示意圖；

圖7位本發明在示例性使用中的結構細節圖；

優選實施方式

通過一個例子，參見圖1至圖7，裝置10的一個實施例包括在其第一和第二末端分別形成有主環12的彈性繩20。主環12被配置為與用戶24足部的腳背面以及跖面嵌合。主環12可采用機械方式例如固定夾16形成也可以采用本領域技術人員已知的其他方式形成。如圖3所描繪的，當采用固定夾16形成主環時優選將墊塊22置于兩個固定夾16之間。

如圖3和4描繪的，副環14與主環12通過固定夾16相連或通過本領域技術人員已知的其他方式相連。如圖3所描繪的，當副環14與主環12通過固定夾16相連時在兩個固定夾16之間還優選設有墊塊22。如圖5和7所描繪的，副環14被配置為當主環12與用戶足部的的腳背面以及跖面嵌合時與用戶24的跟骨嵌合從而將該裝置置于用戶腳踝的正中以使得用戶在進行踝關節訓練時用戶的足部在阻力訓練過程中不會從訓練裝置脫離。

作為一種選擇，如圖6所描繪的，主環12和副環14可被用戶24緊握于手中以利用裝置10進行手臂訓練。進一步的，如圖5所描繪的，其中一主環12和副環14可被用戶24緊握于手中，而第二主環可被固定于用戶24的足部以進行全身訓練。

彈性繩20可由聚乙烯管、熱塑性聚氨酯管、松緊繩或其他彈性繩制成。具有比彈性繩20更大彈力的護套18環繞在彈性繩20的周圍。護套18的包容可降低在使用過程中彈性繩20因突然斷裂或破裂給用戶造成傷害的風險，特別是在進行功能性訓練，柔韌性以及拉伸訓練時。

本領域技術人員應當理解許多設計構型均可能享有本發明系統的功能性優勢。因此，鑒于本發明實施例廣泛而多樣的設計和構型本發明的范圍應當由權利要求的廣度反應而不應當被上述實施例所限制。

產業運用

本發明的實施例可供用戶進行踝關節跖屈肌阻力訓練、背曲肌阻力訓練、踝關節內轉阻力訓練，踝關節外轉訓練。

技術特征：

技術總結
本發明提供一種供用戶進行踝關節跖屈肌訓練、背曲肌訓練、踝關節內轉訓練，踝關節外轉訓練的彈性阻力訓練裝置。先前，在使用過程中訓練裝置的無意滑動和移動限制了它們的效率。本發明的實施例采用在其第一末端和第二末端分別形成有主環(12)的彈性繩。該主環被配置為與用戶足部的腳背面以及跖面嵌合，副環(14)與主環相連，且當主環與用戶足部的腳背面以及跖面嵌合時，副環與跟骨嵌合從而將該裝置置于用戶腳踝的正中以使得用戶在進行踝關節訓練時用戶的足部在阻力訓練過程中不會從訓練裝置脫離。

技術研發人員：布萊斯·吉萊斯皮
受保護的技術使用者：布萊斯·吉萊斯皮
技術研發日：2015.11.06
技術公布日：2017.09.08
