本實發明涉及一種棋牌用品領域，特別涉及一種自動擺象棋機。

背景技術：

象棋在中國有著悠久的歷史，因其用具簡單，趣味性強，在民間十分流行，但是一般的象棋設計較單一往往采用木材制作。在下棋時需要將每一個棋子擺放好才可以進行下棋，而且下完的棋子放在旁邊很容易丟失，這樣不僅不利于節約時間，還造成資源的浪費。一般的象棋在下完棋后，其棋子一般也是和棋盤分開的，這也很容易造成棋子或棋盤的丟失，而且下棋過程中趣味性不高。而部分已公開的便攜象棋則存在著較多使用限制如只能在桌面等水平面進行游戲，且棋盤與棋子受到風吹或輕微碰撞容易散落，影響游戲體驗。

技術實現要素：

為實現上述發明目的，本發明采用的具體技術方案是：

所述的一種自動擺象棋機主要由底座和面板組成，所述的底座安裝有移動小車、升降臺，所述面板對應升降臺的位置設有通孔，所述移動小車用于承載象棋到對應的升降臺位置，并將該象棋推進升降臺中心，等待所述升降臺都擺放有象棋時，即可同時一起把所有的象棋通過通孔上升到面板上。

優選：所述的底座還包括滾筒、皮帶、皮帶槽，所述的滾筒共有四個，皮帶和皮帶槽分別各有兩個，其中每兩個滾筒用于連接一根皮帶安裝于一個皮帶槽內，用于將放在皮帶上的象棋輸送到移動小車上。該皮帶分別與角對稱的方式安裝在底座上。

優選：所述的皮帶槽內還設有電子標簽識別器，象棋內部設有帶有編號的電子標簽。當象棋放于皮帶槽內時所述的電子標簽識別器自動檢測象棋內部的電子標簽的編號，并同時啟動滾筒的轉動。

優選：所述的底座兩側的對角還各設有一個入口，入口處各設有一個推板A，當電子標簽識別器檢測到有象棋放置于皮帶槽時，則電子標簽識別器自動識別該象棋的電子標簽的編號，并把象棋輸送到入口處，等待相應的小車來時，推板A即將該象棋推送到該小車上。

優選：所述的移動小車設有推板B、電磁鐵、導軌輪；底座還包括有導軌；所述的電磁鐵用于吸住象棋；所述的推板B用于將象棋推送升降臺上，所述的導軌輪一邊安裝在底座的導軌上，用于輔助移動小車的行駛軌跡。

優選：所述升降臺的伸縮桿端面小于象棋底面，能讓象棋停留在面板時，伸縮桿能順利縮回。

優選：所述的每一個升降臺和每一個象棋都有唯一對應的編號，當電子標簽識別器檢測到有象棋內部的電子標簽的編號時，相應的移動小車自動將該象棋運輸到對應的升降臺。

優選：所述面板的通孔處設有帶有錐度的彈簧活動板，所述的錐度的彈簧活動板能讓伸縮桿順利將象棋頂出，當象棋上升到面板時將象棋卡住，并伸縮桿能順利地縮回。

優選：所述的底座的對角還各設有一個茶杯座，用于方便下棋者盛放茶杯。

本發明的有益效果在于：

1.所述的一種自動擺象棋機能有效地較少下棋者擺放棋子的時間，同時能有效地防止棋子或棋盤的丟失，以及添加了下棋者下棋過程的樂趣 。

2.當皮帶槽內的電子標簽識別器檢測到象棋的編號才啟動滾筒的轉動，有利于節省能源，同時減少電機轉動發出音的時間。

3.升降臺的伸縮桿端面小于象棋底面，以及面板的通孔處設有帶有錐度的彈簧活動板有利于伸縮桿的伸出，也有利于在象棋停留在面板時，伸縮桿能順利縮回。

附圖說明

圖1為本發明中所述的一種自動擺象棋機的立體結構示意圖。

其中：1—面板、2—底板、3—推板A、4—電子標簽識別器、5—皮帶、6—滾筒、7—茶杯座、8—入口、9—皮帶槽、10—皮帶槽蓋。

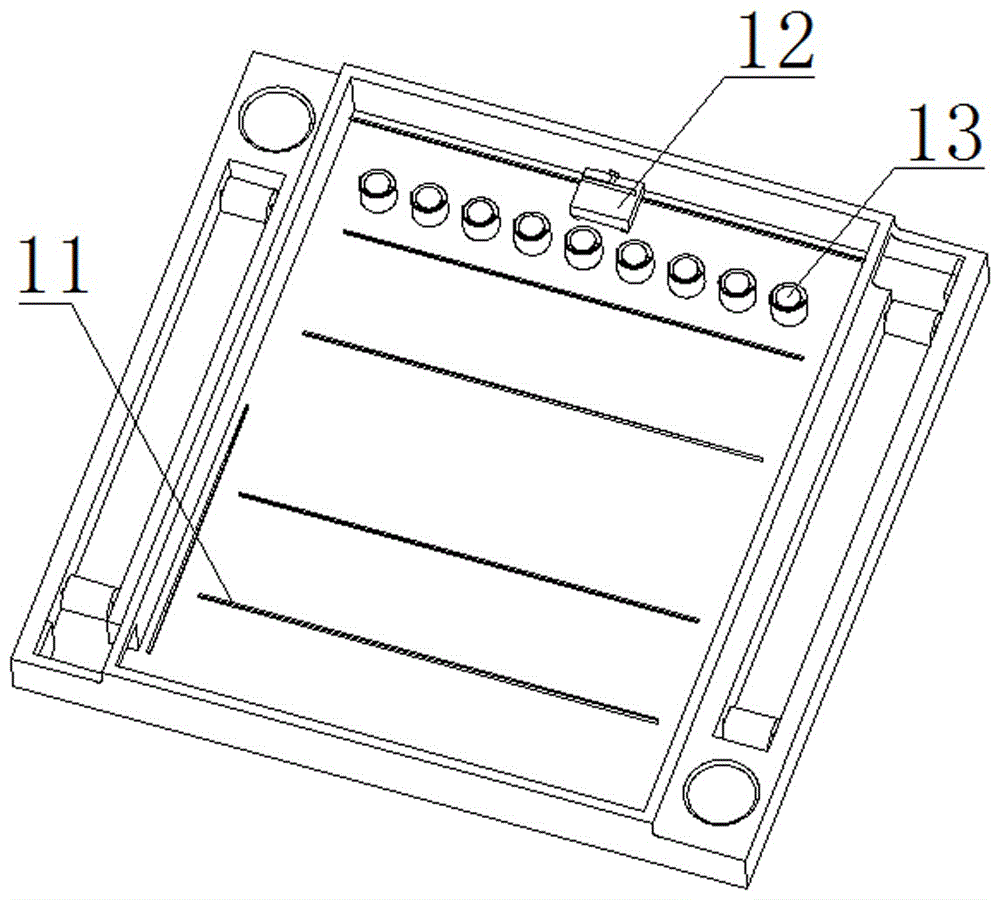

圖2為本發明中所述的一種自動擺象棋機的底盤立體結構示意圖。

其中：11—導軌、12—移動小車、13—升降臺。

圖3為本發明中所述的一種自動擺象棋機的面板局部剖視圖。

其中： 14—彈簧、15—活動板。

圖4為本發明中所述的一種自動擺象棋機的象棋結構示意圖。

其中：16—磁鐵、17—電子標簽。

圖5為本發明中所述的一種自動擺象棋機的移動小車立體結構示意圖。

其中： 121—推板B、122—電磁鐵、123—導軌輪。

具體實施方式

現在結合附圖做進一步詳細的說明。

如圖1、圖2所示，所述的一種自動擺象棋機包括：面板1、底板2、推板A3、電子標簽識別器4、皮帶5、滾筒6、茶杯座7、入口8、皮帶槽9、皮帶槽蓋10、導軌11、移動小車12、升降臺13、彈簧14、活動板15、磁鐵16、電子標簽17、推板B121、電磁鐵122、導軌輪123。

所述的底座2安裝有移動小車12、升降臺13，所述面板1對應升降臺13的位置設有通孔，所述的通孔處設有一個活動板15，當移動小車12承載象棋到對應的升降臺13位置時，并將該象棋推進升降臺13中心，等待所述升降臺13都擺放有象棋時，即可同時一起把所有的象棋通過通孔上升到面板1上。所述的滾筒6共有四個，皮帶5和皮帶槽9分別各有兩個，其中每兩個滾筒6用于連接一根皮帶5安裝于一個皮帶槽9內，用于將放在皮帶5上的象棋輸送到移動小車12上。所述的皮帶槽蓋10能防止皮帶5過多暴露外面，造成安全隱患。所述的皮帶槽9內還設有電子標簽識別器4，象棋內部設有帶有編號的電子標簽17。當象棋放于皮帶槽9內時，所述的電子標簽識別器4自動檢測象棋內部的電子標簽17的編號，并同時啟動滾筒6的轉動。所述的底座2兩側的對角還各設有一個入口8，入口8處各設有一個推板A3，當電子標簽識別器4檢測到有象棋放置于皮帶槽9時，則電子標簽識別器4自動識別該象棋的電子標簽17的編號，并把象棋輸送到入口8處，等待相應的移動小車12來時，推板A3即將該象棋推送到該移動小車12上。所述的電磁鐵16安裝在移動小車12中心，用于與象棋底部的磁鐵16相互吸住；所述的導軌輪123一邊安裝在底座2的導軌11上，用于輔助移動小車12的行駛軌跡。所述的每一個升降臺11和每一個象棋內部的電子標簽17都有唯一對應的編號，當電子標簽識別器4檢測到有象棋內部的電子標簽17的編號時，相應的移動小車12自動將該象棋運輸到對應的升降臺13位置處，停止運動，并通過推板B121將象棋推送升降臺13的伸縮桿上。所述面板1的通孔處設有帶有錐度的彈簧活動板，所述的錐度的彈簧活動板由兩塊活動板15通過彈簧14與面板相連。當伸縮桿將象棋頂出時，活動板15分別往兩邊移動錯開，當伸縮桿縮回時，活動板15在彈簧14的作用之下，相對合并移動。所述的底座2的對角還各設有一個茶杯座7，用于方便下棋者盛放茶杯。
