本發明涉及一種輔助夾具，更具體地說，涉及曲形面板裝配過程中使用的弓形壓碼。

背景技術：

船舶行業在平面施工階段，框架面板的曲形度大多無法滿足裝配要求，因此在曲形面板裝配過程中，其施工的好壞直接影響了產品質量和施工效率，出現問題則會導致產品建造返修，甚至報廢，使建造成本大幅增加，因此型材裝配、焊接環節尤其重要。

問題在于，傳統的施工方法是在面板裝配時，用U型壓碼一端焊接在框架腹板上，另一端頂壓曲形面板壓彎處進行定位裝配作業。此方式需要多人配合施工，且焊后需進行大量的表面處理工作，浪費人力、物力，同時影響施工效率，導致企業生產成本增加。

技術實現要素：

本發明為提高曲形面板裝配的效率，節約人力、物力，提供一種弓形壓碼。

為了達到上述目的，本發明一種弓形壓碼，包括L形連接桿，所述連接桿的L形豎桿作為導向滑移桿垂直方式連接了滑套的一端；桿式的所述滑套另一端通過螺紋孔穿設了平行所述L形豎桿的壓碼桿；所述壓碼桿指向L形結構內側的端部設置壓蓋；所述連接桿的L形橫桿端部對應所述壓蓋方向設有防滑板，所述防滑板的表面設有防滑紋。

優選方式下，所述連接桿的橫截面呈工字型；所述滑套與所述連接桿通過設置蝶形螺栓實現緊固。

本發明的優點是：(1)使用本發明，可替代過去焊接裝配的作業方式，避免了焊接完畢后，鉚工需進行的切割及打磨處理等后續工作。整個施工過程由過去多人配合作業轉變?yōu)閱稳俗鳂I(yè)，工作效率得到大幅提升，且本發明可循環使用。(2)本發明針對現有施工工法存在的問題，節約了人力、物力，提高了施工效率，降低企業生產成本，是一種安全快捷、使用輕便、可循環使用、高效的施工方法，有效地提高了施工質量及工作效率。

附圖說明

圖1是弓形壓碼的正視結構示意圖。

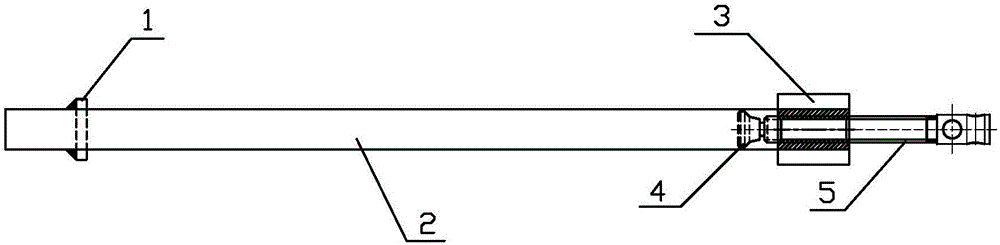

圖2是弓形壓碼的俯視結構示意圖。

圖3是連接桿與滑套中工字鋼截面示意圖。

圖4是滑套的正視示意圖。

圖5是滑套的右視示意圖。

圖6是壓蓋的剖面示意圖。

圖7是壓碼桿的結構示意圖。

圖8是弓形壓碼的使用示意圖。

具體實施方式

如圖1～2所示，本發明一種弓形壓碼，組合件結構包括防滑板1，連接桿2，滑套3，壓蓋4，壓碼桿5及蝶形螺栓6。連接桿2下方與防滑板1焊接，上端一側穿設有蝶形螺栓6。滑套3套在連接桿2上，所述滑套下端經螺紋旋接壓碼桿5，壓碼桿5與壓蓋4進行鉚接。

連接桿2為工字型鋼，成L形，連接桿2及滑套3的工字鋼截面如圖3所示。當進行頂壓作業時滑套3與連接桿2會形成一定夾角而自然卡死。連接桿2下端設有防滑板1，防滑板1的外表面做防滑紋處理，用于防滑作用。連接桿2另一端套有滑套3，用于調節壓碼桿5的位置。滑套3下端螺紋旋接壓碼桿5，壓碼桿5設有壓蓋4，用于頂壓曲形面板7，所述壓蓋的底部做防滑紋處理。滑套3上端設有蝶形螺栓6，用于將滑套3在連接桿2上固定，所述滑套、壓蓋及壓碼桿的結構細節如圖4～7所示。

使用本發明進行面板裝配時，如圖8所示，將連接桿2放到曲形面板7需裝配位置的平鐵8后面，卡在腹板9之上。調整滑套3移動到合適位置，擰緊蝶形螺栓6，旋轉壓碼桿5，使壓蓋4頂壓曲形面板7，將所述曲形面板壓到理想位置進行裝配。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明披露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
