本發明涉及鎖緊設備技術領域，具體的說是一種快速與相鄰道具卡合的道具門。

背景技術：

演員在舞臺上表演時，很多道具需要人來控制，最常見的控制形式就是人員藏在道具內部，使道具活動，很多大的場景需要的道具多，采用陣列道具的表現形式體現舞臺震撼效果是常用的表現手法，在這種道具的使用過程中，舞臺效果與道具陣列整齊程度相關度高，對于處在客觀位置的觀眾來說，稍微的不整齊一致就會被發現，從而使整體的舞臺表現效果打折扣。

由于人員藏在道具中，難以把握道具整體效果，因此需要在道具上設置輔助提高道具相互位置整齊度的裝置。

技術實現要素：

針對上述技術的缺陷，本發明提出一種快速與相鄰道具卡合的道具門。

一種快速與相鄰道具卡合的道具門，包括門框主體，所述門框主體的下端安裝有萬向滾輪，所述門框主體前端面右側固定有固定手柄，門框主體前端面左側設有橫向滑道，橫向滑道上配合有滑動手柄，所述滑動手柄的下端面上固定有推桿；所述門框主體前端面下部設有豎直滑道，所述豎直滑道上滑動配合有三角滑塊，所述三角滑塊的上端面為左低右高的斜面，所述推桿的下端壓在三角滑塊的上側面上，三角滑塊的左側面為上部向左傾斜的斜面，三角滑塊的右側面為上部向右傾斜的斜面，所述三角滑塊的下端連接有滑桿，所述滑桿上套有彈簧，所述彈簧的下端抵在門框主體上；所述門框主體前端面左側、右側各設有一個滑套，所述滑套內分別穿有一根鎖柱，所述鎖柱上均設有一圈限位環，所述限位環與對應側的滑套之間均設有套在對應鎖柱上的壓簧；位于右側的鎖柱的右端設有套筒，所述套筒可容納位于左側的鎖柱的左端部。

所述門框主體前端面設有突出部，所述突出部與滑桿的下端連接，壓簧抵在突出部上。

所述豎直滑道與橫向滑道均為T型滑道。

本發明的有益效果是：

本發明采用滑動手柄對三角滑塊進行向下推動，三角滑塊在豎直滑道上滑動，同時利用左右兩側面分別壓在對應側鎖柱上，推動對應側鎖柱向外滑動，從而將鎖柱的外端伸出門框主體，對相鄰的門框主體上安裝的對應鎖柱進行配合鎖緊，從而實現門框主體道具在大批量上場表演時的快速連接，保證表演時門框主體的整齊程度。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的右前側立體圖；

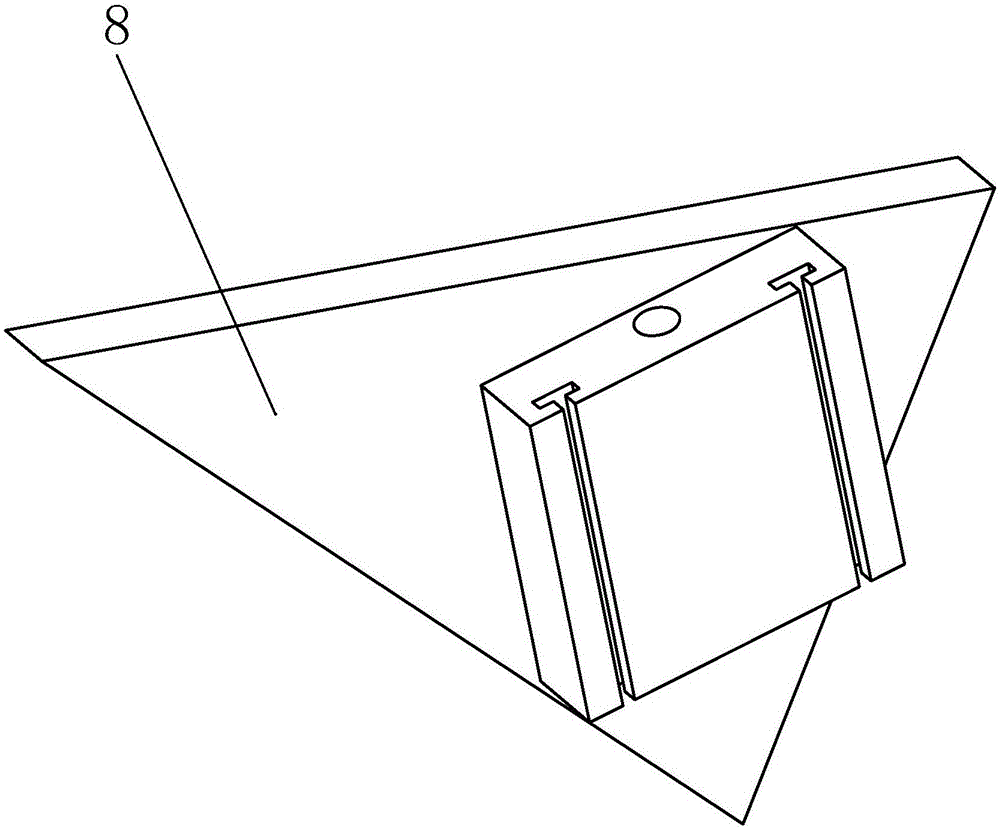

圖2是本發明的三角滑塊的立體圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面對本發明進一步闡述。

如圖1至圖2所示，一種快速與相鄰道具卡合的道具門，包括門框主體1，所述門框主體1的下端安裝有萬向滾輪2，所述門框主體1前端面右側固定有固定手柄3，門框主體1前端面左側設有橫向滑道4，橫向滑道4上配合有滑動手柄5，所述滑動手柄5的下端面上固定有推桿6；所述門框主體1前端面下部設有豎直滑道7，所述豎直滑道7上滑動配合有三角滑塊8，所述三角滑塊8的上端面為左低右高的斜面，所述推桿6的下端壓在三角滑塊8的上側面上，三角滑塊8的左側面為上部向左傾斜的斜面，三角滑塊8的右側面為上部向右傾斜的斜面，所述三角滑塊8的下端連接有滑桿9，所述滑桿9上套有彈簧10，所述彈簧10的下端抵在門框主體1上；所述門框主體1前端面左側、右側各設有一個滑套11，所述滑套11內分別穿有一根鎖柱12，所述鎖柱12上均設有一圈限位環13，所述限位環13與對應側的滑套11之間均設有套在對應鎖柱12上的壓簧14；位于右側的鎖柱12的右端設有套筒15，所述套筒15可容納位于左側的鎖柱12的左端部。

所述門框主體1前端面設有突出部，所述突出部與滑桿9的下端連接，壓簧14抵在突出部上。

所述豎直滑道7與橫向滑道4均為T型滑道。

使用時，首先利用滑動手柄5向右滑動，從而使得推桿6推動三角滑塊8的上側面受壓下移，當三角滑塊8下移，其兩側面分別推動兩側的鎖柱12向外移動，并壓縮對應的壓簧14。左側的鎖柱12向左滑動，卡在左側相鄰門框主體1右側的套筒15內，右側的鎖柱12上的套筒15卡在右側門框主體1上的左側鎖柱12上，以此類推，實現相鄰門框主體1的快速卡緊。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
