本實用新型涉及網球練習器領域，尤其涉及一種便攜式網球練習器。

背景技術：

網球練習器是使用者可以隨時隨地學打網球，訓練擊球動作，掌握擊球精準度的器械。目前市面上現有的網球練習器，在設計上一般采用滑竿移動的原理來練習，其體積較大，結構比較復雜，重量大，不方便攜帶且制造成本較高，不利于廣泛應用。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種便攜式網球練習器，其使用方便，能解決現有的網球練習器不易攜帶的問題。

本實用新型的目的采用以下技術方案實現：

一種便攜式網球練習器，包括底座、支架、橫臂及擊打組件：所述支架為可伸縮式的，該支架可拆卸的連接于所述底座上，所述橫臂的一端與所述支架鉸接，另一端連接所述擊打組件；所述擊打組件包括球體以及與球體連接的吊臂。

優選的，所述底座上設有與所述支架對應的插槽，所述支架可插接于該插槽中。

優選的，所述底座的下表面設有若干個吸盤構件。

優選的，所述底座上固定有滾輪。

優選的，所述支架為多個依次相互套接的連接管，相互套接的兩個連接管通過第一彈性銷鎖定或解鎖。

優選的，所述支架還包括拉桿，所述拉桿內接于所述連接管中并可滑動的收容于所述連接管中。

優選的，所述橫臂包括膨脹管、橫管和快拆管夾，所述膨脹管的一端樞接于所述支架，另一端套接于橫管上，并通過快拆管夾夾緊；所述橫管再連接所述擊打組件。

優選的，所述支架還包括橫梁，所述橫梁水平的固定于所述連接管上，其兩端分別與橫臂相鉸接；所述橫臂與橫梁通過第二彈性銷鎖定或解鎖。

優選的，所述橫臂還包括管套及旋轉件；所述管套固定于橫管上，其外表面設有周向分布的卡齒；所述旋轉件可旋轉的設置于橫管上，其具有一容納腔，所述管套位于該容納腔內；所述旋轉件上設有固定銷，所述固定銷具有與所述卡齒相卡合的端部；當所述固定銷與卡齒的脫離時，所述旋轉件可沿橫管旋轉；當所述的固定銷與卡齒卡合時，所述旋轉件被固定住橫管上。

優選的，所述旋轉件上設有一旋鈕，所述擊打組件通過快拆桿樞接于所述旋鈕上。

相比現有技術，本實用新型的有益效果在于：

1、本實用新型的便攜式網球練習器，支架為可伸縮式的，支架與底座之間采用可拆卸連接；橫臂也為可伸縮式的，且橫臂中的橫管和膨脹管通過快拆管夾連接；橫臂與支架之間通過第二彈性銷鎖定或解鎖并可實現90°彎折；吊臂與橫臂之間通過快拆桿連接；通過上述結構上的設置，使得網球練習器各部件可方便的進行安裝拆卸、收縮及收納，減小了整體上的體積，方便攜帶；其次，底座上設置了滾輪和吸盤構件，支架上設置了拉桿，且拉桿可收納于支架中，可隨時隨地固定于地面上，進行訓練，進一步增加了該網球練習器的便攜性。

2、本實用新型的便攜式網球練習器，橫管上設置了旋轉件，該旋轉件可沿橫管360°旋轉與固定，從而實現了擊打組件沿橫管360°旋轉與固定；擊打組件通過快拆桿與設置在旋轉件上的旋鈕樞接，可實現球體沿吊臂360°的旋轉，且擊打組件可沿快拆桿180°旋轉并通過快拆桿固定；上述結構上的設置，使得擊打組件可沿任意角度固定，方便訓練者練習擊球。

附圖說明

圖1為本實用新型便攜式網球練習器的示意圖；

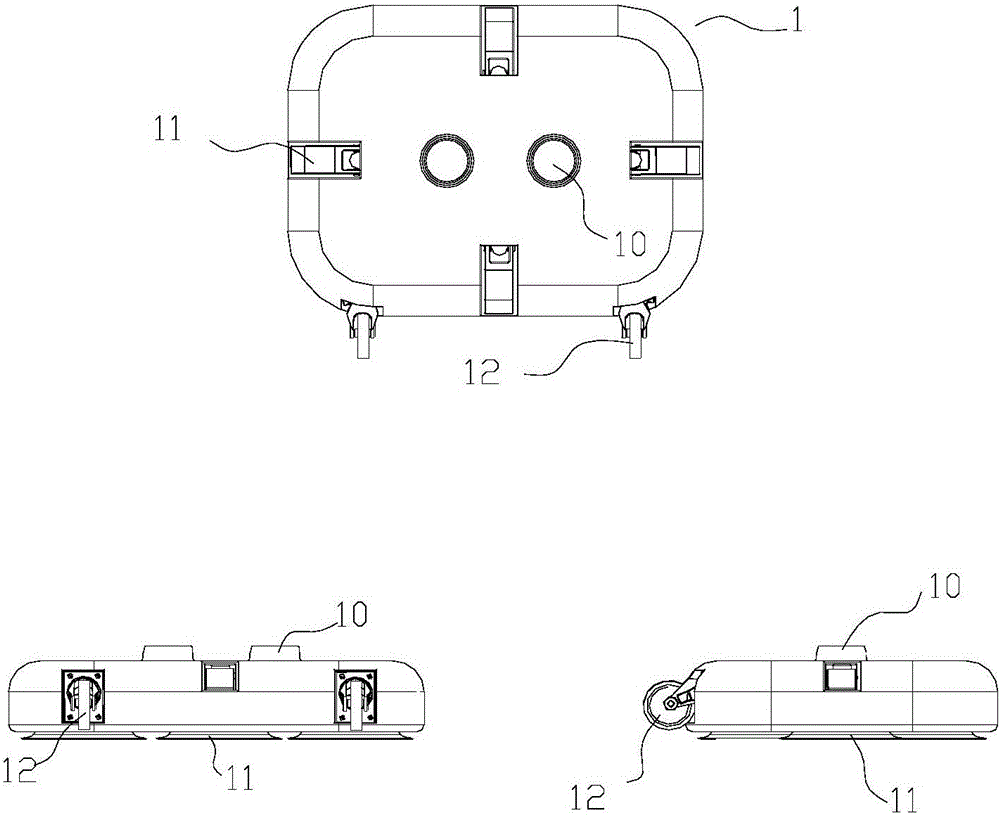

圖2為本實用新型便攜式網球練習器底座的三視圖；

圖3為本實用新型便攜式網球練習器支架的透視示意圖；

圖4為本實用新型便攜式網球練習器支架的局部放大圖；

圖5本實用新型便攜式網球練習器橫臂的示意圖；

圖6為本實用新型便攜式網球練習器橫臂的局部放大示意圖；

圖7本實用新型便攜式網球練習器擊打組件的示意圖；

圖中：1、底座；10、插槽；11、吸盤構件；12、滾輪；2、支架；20、連接管；201、第一彈性銷；202、“H”型連接梁；21、支架外殼；211、彈性按鈕；22、拉桿；221、拉桿開關；23、橫梁外殼；3、橫臂；30、橫管；31、膨脹管；32、快拆管夾；33、橫臂外殼；34、旋轉件；341、固定銷；342、旋鈕；343、快拆桿；35、管套；351、卡齒；4、擊打組件；40、球體；41、吊臂。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1-7所示，一種便攜式網球練習器，包括底座1、支架2、橫臂3和擊打組件4：

所述底座1的上表面設有與支架2相配合的插槽10，所述支架2可插接于所述插槽10中；所述底座1上還設有滾輪12，該滾輪12可方便網球練習器的攜帶外出；所述底座1上還設有吸盤構件11，該吸盤構件11包括吸盤和卡扣，該吸盤可為硅膠吸盤，其吸力大、強度高、耐用性強、能牢固的將整個設備固定于地面上；卡扣作用于吸盤，使吸盤排出空氣，與地面的使用更加牢固。

所述支架2為可伸縮式的，其包括多根相互套接的連接管20，相互套接的兩根連接管20通過第一彈性銷201鎖定或解鎖，所述連接管20可實現多段式伸縮調節；所述連接管20可為多組，相鄰兩組連接管20通過“H”型連接梁202固定連接；所述連接管20外面包覆有支架外殼21，所述支架外殼21也為可伸縮式的，所述支架外殼21上設有與所述彈性銷201配合的彈性按鈕211；所述連接管20的頂部設置有拉桿22，所述拉桿22內接于所述連接管20中并可滑動的收容于所述連接管20中，所述拉桿22上設有控制拉桿22伸出或收納的拉桿開關221，拉桿22的設置可方便對網球練習器進行移動；所述支架2進一步還包括橫梁(圖未示)，所述橫梁水平固定連接于所述連接管20上，其兩端分別與橫臂3相樞接，所述橫臂3與橫梁通過第二彈性銷鎖定或解鎖，從而實現90°的彎折；所述橫梁外側套包橫梁外殼23，所述橫梁外殼23再與所述支架外殼21相插接。

所述橫臂3包括橫管30、膨脹管31和快拆管夾32，所述膨脹管31的一端樞接于所述橫梁上，該端部包覆有橫臂外殼33；膨脹管31的另一端套接于橫管30上，并通過快拆管夾32夾緊，此種結構使得橫臂3可方便的進行伸縮及拆裝；所述橫臂3還包括管套35及旋轉件34；所述管套35固定于橫管30上，其外表面設有周向分布的卡齒351；所述旋轉件34可旋轉的設置于橫管30上，其具有一容納腔，所述管套35位于該容納腔內；所述旋轉件34上設有固定銷341，所述固定銷341具有與所述卡齒351相卡合的端部；當所述固定銷341與卡齒351的脫離時，所述旋轉件34可沿橫管30進行360°旋轉；當所述的固定銷341與卡齒351卡合時，所述旋轉件34被固定住橫管30上。

所述擊打組件4包括球體40和與球體40連接的吊臂41，所述旋轉件34上設有一旋鈕342，所述吊臂41通過一快拆桿343與所述旋鈕342樞接；由于所述旋鈕可進行360°旋轉，因此可帶動球體40沿吊臂41進行360°旋轉；所述擊打組件4可繞快拆桿343進行180°旋轉，旋轉到一定角度時，可通過該快拆桿343進行固定。

本實用新型的便攜式網球練習器，支架2為可伸縮式的，支架2與底座1之間采用可拆卸連接；橫臂3也為可伸縮式的，且橫臂3中的橫管30和膨脹管31通過快拆管夾32連接；橫臂3與支架2之間通過鎖緊機構鎖定并可實現90°彎折；擊打組件4與橫臂3之間通過快拆桿343連接；通過上述結構上的設置，使得網球練習器各部件可方便的進行安裝拆卸、收縮及收納，減小了整體上的體積，方便攜帶；其次，底座1上設置了滾輪12和吸盤構件11，支架2上設置了拉桿22，且拉桿22可收納于支架2中，可隨時隨地固定于地面上，進行訓練，進一步增加了該網球練習器的便攜性。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
