本實用新型涉及兒童玩具技術領域，尤其涉及一種自發電球體。

背景技術：

生活中，球類是一種常見的兒童玩具。現有技術中，球類玩具僅僅用于拍或踢，由于兒童在玩耍的過程中，會有大量的體力消耗，并且轉化為玩具球體的動能，玩具球體的動能會產生消耗，且無法轉化為可利用的能量。

技術實現要素：

基于背景技術存在的技術問題，本實用新型提出了一種自發電球體。

本實用新型提出的一種自發電球體，包括球體外皮、內膽、永磁體、導體棒、彈性繩和儲能裝置；

內膽設置在球體外皮內部，永磁體為多塊，其安裝在球體外皮與內膽之間；在所述的球體充滿氣時，所述的多個永磁體呈圓周陣列；

導體棒穿過多個永磁體所在的平面，其兩端分別通過彈性繩與內膽連接；儲能裝置安裝在內膽內，且導體棒的兩端均與儲能裝置電連接。

優選的，所述的儲能裝置為鋰電池。

優選的，還包括整流單元，導體棒的通過整流單元與儲能裝置連通。

優選的，所述的導體棒與永磁體所在的平面垂直。

優選的，所述的永磁體的個數為18個。

優選的，所述的球體外皮上嵌有彩燈，且所述的彩燈與所述儲能裝置電連接。

優選的，球體外皮上設有電能輸出接口，且該接口與所述的儲能裝置電連接。

與現有技術相比，本實用新型有如下有益效果：

本實用新型提出的一種自發電球體，通過在球體外皮與內膽之間設置多個永磁體，導體棒穿過多個永磁體所在的平面，導體棒的兩端分別通過彈性繩與內膽連接，如此，在球體運動的過程中，導體棒會在彈性繩的作用下運動，從而切割磁感線，從而達到發電的目的。同時，在球體上設有電能輸出接口，可將球體產生的電能輸出，從而達到節約能量的目的。此外，還能夠激發兒童對自然科學的興趣。

附圖說明

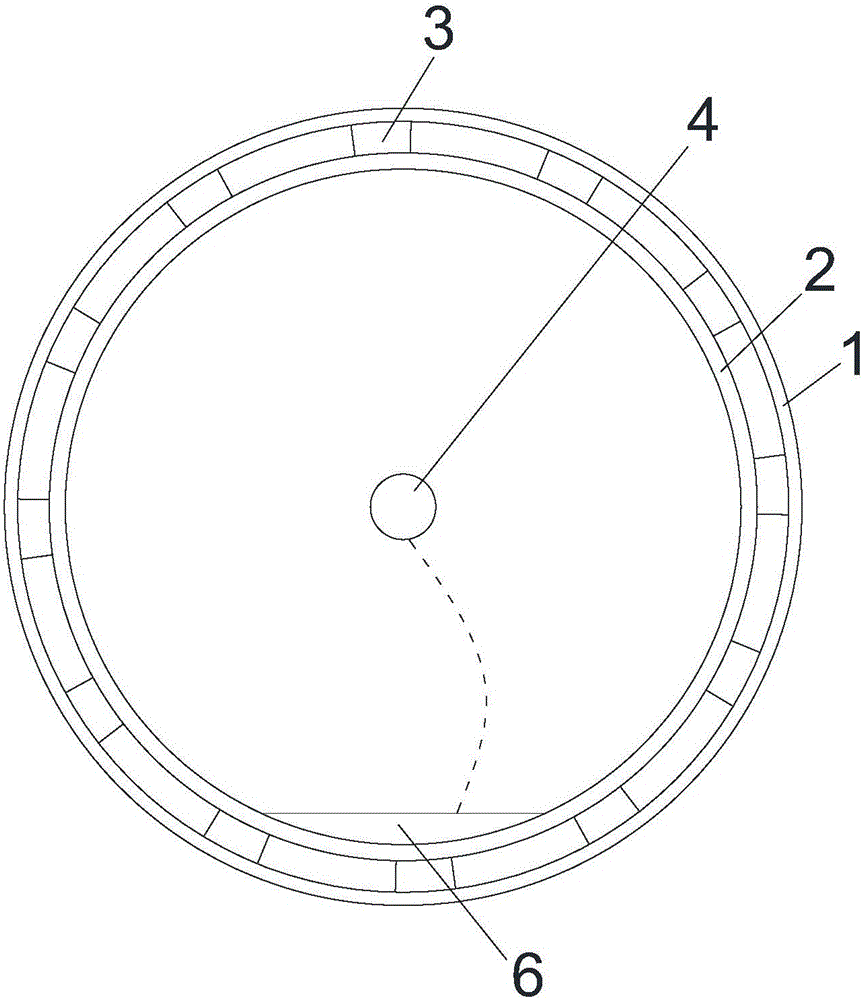

圖1為本實用新型實施例提供的一種自發電球體的結構示意圖；

圖2為圖1的左視圖。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面結合附圖對具體實施例進行詳細描述。

如圖1-2所示，圖1為本實用新型實施例提供的一種自發電球體的結構示意圖，圖2為圖1的左視圖，包括球體外皮1、內膽2、永磁體3、導體棒4、彈性繩5和儲能裝置6。

內膽2設置在球體外皮1內部，永磁體3為多塊，其安裝在球體外皮1與內膽2之間。在所述的球體充滿氣時，所述的多個永磁體3呈圓周陣列。具體實施時，所述的永磁體3的個數為18個。

導體棒4穿過多個永磁體3所在的平面，其兩端分別通過彈性繩5與內膽2連接。具體實施時，所述的導體棒4與永磁體3所在的平面垂直。如此，可保證導體棒4在晃動的時候能夠切割磁感線，保證能夠產生電能。儲能裝置6安裝在內膽2內，且導體棒4的兩端均與儲能裝置6電連接。具體實施時，所述的儲能裝置6為鋰電池。如此，可通過儲能裝置6將導體棒4產生的電能儲存起來。具體實施時，所述的球體外皮1上嵌有彩燈，且所述的彩燈與所述儲能裝置6電連接。如此，可提高球體的娛樂性，同時還能夠激發兒童對自然科學的興趣。

本實施方式中，還包括整流單元，導體棒4的通過整流單元與儲能裝置6連通。如此，可通過整流單元將導體棒4上產生的電流進行整形，從而對儲能裝置6進行充電。

本實施方式中，球體外皮1上設有電能輸出接口，且該接口與所述的儲能裝置6電連接。如此，可通過電能輸出接口對小型電器設備進行充電。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
