本實用新型涉及麻將機制造領域，更具體地說，它涉及一種自動麻將機。

背景技術：

麻將是一種中國民間很受歡迎的娛樂活動，隨著時代的發展，現在打麻將都喜歡使用自動麻將機，不需要人為理牌，可以更加輕松的娛樂，而且也節省時間。

現有的麻將機的內部構造通常都會包括有送牌裝置、推牌裝置、上牌裝置以及升牌裝置，送牌裝置即是將洗牌大盤中的麻將通過吸鐵石吸到傳送帶上后輸入至上牌裝置，在送牌裝置和上牌裝置之間會有推牌裝置，推牌裝置的用處是等兩張麻將牌上下相疊后將這一組的麻將推到上牌裝置上，上牌裝置通常包括有延伸至升牌裝置的上牌通道，上牌裝置在計數一定數量的麻將組之后將這么多的麻將組運輸至上牌通道，上牌通道則將麻將輸送至桌面。

現有技術中的自動麻將機通常會配置兩幅麻將牌，在麻將桌內部進行整理的時候，有另外一幅已經整理完成麻將供人們娛樂，當人們打完一輪麻將之間，會將麻將推入洗牌大盤，洗牌大盤即開始轉動，進行洗牌，而已經完成整理的麻將此時通過上牌裝置進行上牌，所以在此時會有個時間的交叉，容易出現洗牌大盤中的麻將牌被送牌裝置輸送至推牌裝置，推牌裝置將麻將牌推入上牌通道，而上牌通道正在進行上牌，這樣就會帶來動作上的失誤，容易使得麻將機在理牌的時候出現問題。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種自動麻將機，在送牌裝置的出口處設置阻擋板來防止送牌裝置和升牌裝置之間工作相干涉的問題，保證了自動麻將機動作的順利。

為實現上述目的，本實用新型提供了如下技術方案：

一種自動麻將機，包括有機架、送牌裝置、推牌裝置以及升牌裝置，所述升牌裝置包括有第一驅動電機、鉸接于機架上的托板、以及用于連接第一驅動電機與托板的傳動件，所述送牌裝置包括有送牌基座以及設置于送牌基座上的輸送帶，所述的送牌基座包括有供麻將通過的輸送通道且所述輸送通道包括有入口和出口，所述機架上對應于送牌基座的出口處設置有阻擋組件，所述阻擋組件包括有用于遮擋輸送通道出口的阻擋板以及控制阻擋板運動的控制件，所述控制件上設置有連接件且所述連接件與傳動件抵觸時為控制件提供運動動力。

采用上述結構，當完成一輪麻將游戲，都需要去按麻將機桌面的開關按鈕，在按一次開關按鈕的時候，需要大家將麻將機桌面上的麻將推入麻將機內部的洗牌大盤上，然后再按一次開關按鈕，此時第一驅動電機便會控制托板繞鉸接點轉動進行升牌，此時傳動件隨著托板的下降后觸碰到連接件并通過連接件將運動傳遞至控制件上，通過控制件控制阻擋板擋住送牌基座的出口，這樣在整個升牌過程中便不會有麻將牌通過輸送帶從送牌基座的出口輸出，避免了在升牌時帶來的動作干涉，保證了麻將機可以正常的運行，再完成升牌之后，托板繞鉸接點上移，傳動件的位置改變，從而使得連接件狀態變化，控制件帶動阻擋板重新開放，進行下一輪的整理。

進一步優選為：所述控制件為軸向定位于機架之間的轉軸，所述轉軸于送牌裝置一側端部設置有轉動盤，所述阻擋板一端定位于轉動盤的偏心位置，所述機架上設置有直線軌道且所述阻擋板嵌設于直線軌道內。

采用上述結構，轉軸的旋轉轉變成阻擋板的直線運動，阻擋板在直線方向運動時可以打開或者關閉送牌基座的出口，阻擋板的直線方向運動更加容易定位和方便制作。

進一步優選為：所述傳動件包括連接臂和驅動板，所述連接臂一端聯動連接于第一驅動電機上且其另一端連接于驅動板的側壁上，所述驅動板的上端連接于托板且所述驅動板相對于與托板連接的另一側端面設置有楔形面，所述連接件對應于驅動板的位置處固定設置于轉軸上，且當所述托板繞鉸接端運動時，所述驅動板與連接件相抵觸并擠壓連接件，所述轉軸的軸端設置有扭簧。

采用上述結構，驅動板的下移帶動楔形面接觸到連接件，連接件固定于轉軸上，所以楔形面擠壓連接件使得連接件帶動轉軸的轉動，轉軸的轉動實現了阻擋板的直線運動，此時扭簧也處于形變狀態，當驅動板上移的時候，扭簧彈性復位，帶動轉軸反轉，使得阻擋板重新打開送牌基座的進口。

進一步優選為：所述上牌裝置包括上牌通道，所述上牌通道包括有與送牌裝置相對接的進牌入口，所述推牌裝置設置于進牌入口處將送牌裝置輸送的麻將推入上牌通道，所述托板相對于與升牌座連接的另一端位于進牌入口處，所述推牌裝置位于托板下方且所述推牌裝置可沿托板位移方向上呈升降設置。

采用上述結構，將送牌裝置、推牌裝置以及升牌裝置的托板都集成于進牌入口處，將推牌裝置設置于托板的下方，當托板繞鉸接點下移至與進牌入口貼合時，推牌裝置也可以下移一些高度，避免與托板干涉即可，這樣子的話改變了現有技術中上牌通道與送牌裝置進行分層的設計來避免干涉或者將上牌通道做成拱形繞一圈后才讓麻將從上牌通道進入升牌裝置的托板上，這樣子即可以讓麻將桌的表面積減少，同時又可以讓麻將桌的厚度減少，更加輕便，材料節省。

進一步優選為：所述推牌裝置包括有固定于機架上推牌基座、推動部、滑動塊以及驅動組件，所述推牌基座上設置有導向柱，所述滑動塊穿設于導向柱上，所述推動部定位于滑動塊，所述驅動組件驅動滑動塊沿導向柱直線往復運動。

采用上述結構，導向柱限定滑動塊的運動趨勢，也可以保證滑動塊的運動更加平穩，使得推動部對于麻將的作用更加穩定。

進一步優選為：所述推牌裝置上設置有驅動推動部升降的升降機構，所述升降機構為一端固定于推動部另一端鉸接于滑動塊的活動連桿，且所述該活動連桿與推牌基座之間設置有扭簧。

采用上述結構，當托板下降的時候，托板擠壓推動部，推動部受力克服扭簧，使得推動部繞活動連桿的鉸接點向下運動，當托板上升的時候，扭簧彈性恢復，使得推動部重新復位，這樣的結構操作方便，而且連接簡單，不需要增加額外的傳感器進行控制，也節約了成本。

進一步優選為：所述推牌基座于活動連桿一側設置有蓋板，所述蓋板與推牌基座之間形成有用于放置活動連桿以及供活動連桿活動的空間，所述蓋板朝向推牌基座一側端面設置有限位導軌，所述限位導軌沿推動部直線運動方向設置，所述活動連桿上設置有滾輪，當所述推動部運動至與麻將相抵觸時，所述滾輪與限位導軌相抵觸，當所述推動部位于初始位置時，所述滾輪與限位導軌分離。

采用上述結構，當推動部處于推動麻將的時候，滾輪與限位導軌相抵觸，此時推動部是不能繞活動連桿的鉸接點下移的，限位導軌保證了推動部只能在處于原始位置下才可以被托板壓至下方，保證了運行時的安全性，另外的話，由于推動部的重力會擠壓扭簧發生一些略微形變，而推動部在推動麻將的時候需要比較穩定的直線運動狀態，所以在推動的時候，滾輪與限位導軌相抵觸，限位導軌對推動部起到了支撐和導向，這樣保證了在推動麻將的時候為一個穩定的直線運動。

進一步優選為：驅動組件包括有第二驅動電機以及由第二驅動電機驅動其轉動的圓盤，所述圓盤于其偏心位置處設置有與滑動塊連接的連接軸。

采用上述結構，圓盤由第二驅動電機帶動，圓盤上的偏心的連接軸帶動滑動塊直線運動，這樣可以將驅動組件設置在滑動塊的側邊位置，避免了在滑動塊直線方向推動滑動塊直線往復運動，一定程度上也緊湊了麻將桌內部結構。

進一步優選為：所述連接件與推動部之間間隔設置且所述連接件位于推動部相對于進牌入口的另一側。

采用上述結構，由于將推牌裝置、送牌裝置和升牌裝置的托板都設置于上牌通道的進牌入口處，這樣子的送牌基座一側的所留的空間特別小，所以將連接件與推動部間隔設置于推動部的一側，通過托板的下降運動即控制了推動部的下降，也控制了連接件的運動，而且將托板下方的空余位置進行應用，使得整個麻將機的結構更加緊湊。

附圖說明

圖1為自動麻將機整體結構示意圖；

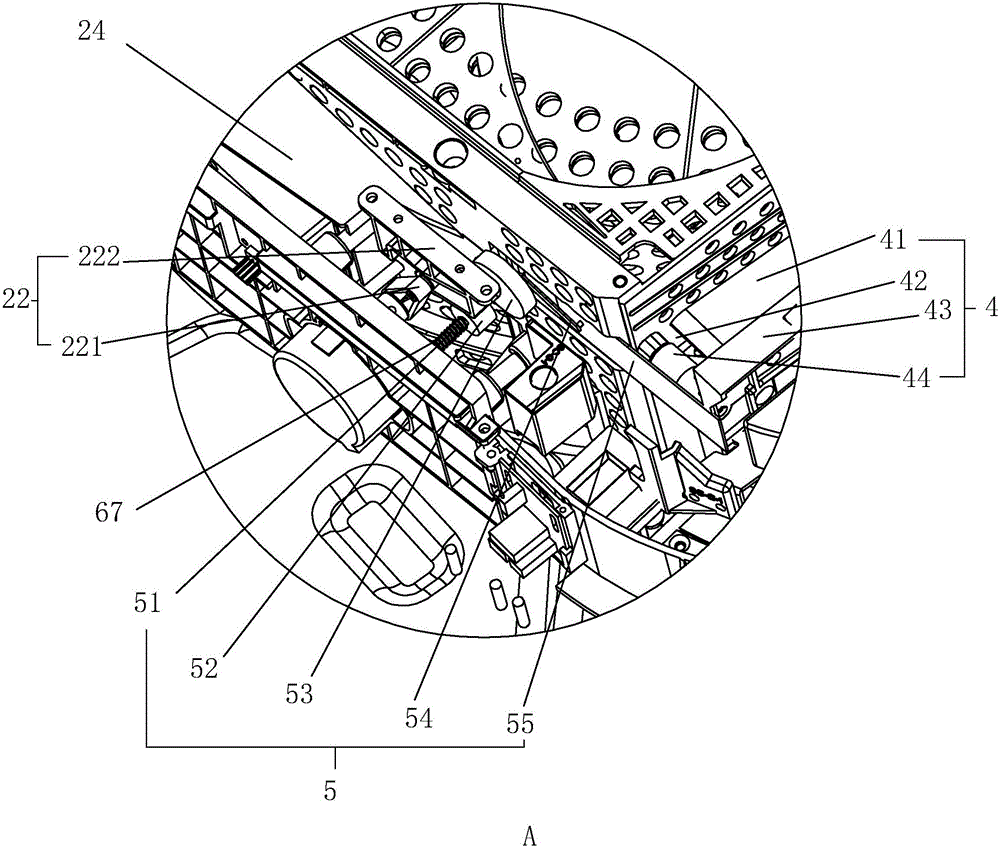

圖2為A部結構放大圖；

圖3為推牌裝置的結構示意圖；

圖4為推牌裝置撤去推牌基座以及蓋板的內部結構示意圖；

圖5為驅動板與轉軸上的連接件配合的結構示意圖。

附圖標記：1、洗牌大盤；2、升牌裝置；21、第一驅動電機；22、傳動件；221、連接臂；222、驅動板；2221、楔形面；23、托板；24、安裝通道；3、上牌裝置；31、上牌通道；311、進牌入口；4、送牌裝置；41、輸送帶；42、送牌通道；43、送牌基座；44、出口；5、阻擋組件；51、控制件；52、連接件；53、轉動盤；54、活動桿；55、阻擋板；6、推牌裝置；61、推動部；62、活動連桿；63、蓋板；64、第二驅動電機；65、推牌基座；66、導向柱；67、扭簧；68、限位導軌；69、滾輪；70、圓盤；71、滑動塊；7、機架；8、支撐臺。

具體實施方式

下面結合附圖和實施例，對本實用新型進行詳細描述。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

如圖1-圖5所示，一種斜坡出牌式自動麻將機，包括機架7，所述機架7上設置有洗牌大盤1、送牌裝置4、推牌裝置6、上牌裝置3以及升牌裝置2，所述洗牌大盤1位于麻將桌的中心處，所述送牌裝置4、推牌裝置6、上牌裝置3以及升牌裝置2均設置有四組，所述送牌裝置4沿洗牌大盤1的周向均勻分布，所述送牌裝置4包括有送牌基座43，所述送牌基座43包括有供麻將通過的送牌通道42，所述送牌通道42包括有入口和出口44，所述送牌基座43上設置有用于輸送麻將的輸送帶41，所述送牌通道42的出口44處設置有支撐臺8，所述支撐臺8設置為正方形，所述支撐臺8高度低于輸送帶41設置，所述輸送帶41的末端位于支撐臺8的其中一個側邊，當麻將隨輸送帶41運動至輸送帶41末端后則會直接掉落于支撐臺8上，在支撐臺8相對于輸送帶41的另一側端面設置有傳感器，該傳感器用于感應在支撐臺8上是不是堆疊了兩張麻將。

所述機架7上也形成有四條用于放置推牌裝置6和升牌裝置2的安裝通道24，所述安裝通道24與送牌通道42相垂直并聯通，所述的機架7于每一條安裝通道24內還設置有阻擋組件5，所述阻擋組件5包括用于遮擋輸送通道出口44的阻擋板55以及控制阻擋板55運動的控制件51，所述機架7上設置直線軌道，所述阻擋板55嵌設于直線軌道內，所述的控制件51設置為橫置于安裝通道24內的轉軸，所述轉軸軸向定位于安裝通道24內且可以周向旋轉，所述轉軸于阻擋板55一側設置有轉動盤53，所述轉動盤53固定于轉軸上，所述阻擋板55與轉動盤53之間設置有活動桿54，所述活動桿54一端鉸接于轉動盤53的偏心位置上且其另一端鉸接于阻擋板55上，所述轉軸的中心位置處固定設置有連接件52，所述的連接件52也呈圓環狀設置，所述轉軸相對于轉動盤53的另一端設置有扭簧67。

所述的升牌裝置2包括有鉸接于機架7上的托板23、驅動托板23運動的第一驅動電機21以及連接托板23和第一驅動電機21的傳動件22，所述傳動件22包括有連接臂221和驅動板222，所述的連接臂221與第一驅動電機21的電機軸相連接，所述的連接臂221的另一端鉸接連接于驅動板222側壁上，所述驅動板222的上端面與托板23通過螺栓進行螺紋連接，所述驅動板222的下端面設置有楔形面2221，所述驅動板222的位置與連接件52的位置在同一平面上，且當托板23向下運動的時候，楔形面2221與連接件52相抵觸。

所述的支撐臺8的剩余的兩側端部分別設置有推牌裝置6和上牌通道31的進牌入口311，所述推牌裝置6包括推牌基座65，所述推牌基座65固定于機架7上，所述的推牌基座65內部呈空心設置，所述推牌基座65內部設置有兩條導向柱66，所述導向柱66上套設有滑動塊71，所述滑動塊71上外接有驅動其沿導向柱66做直線運動的驅動組件，所述驅動組件包括有第二驅動電機64，所述第二驅動電機64的電機軸上聯動連接有圓盤70，所述圓盤70上偏心設置有與滑動塊71連接的連接軸，所述第二驅動電機64和圓盤70均位于滑動塊71的側邊上，通過第二驅動電機64的帶動圓盤70轉動，圓盤70的連接軸帶動滑動塊71沿導向柱66直線運動。

所述的推牌基座65整體位于上牌通道31的下方，所述推牌基座65相對于第二驅動電機64的另一側端部設置有活動連桿62，活動連桿62一端鉸接于推牌基座65上，所述活動連桿62包括有若干小臂，通過這些小臂的折彎，活動連桿62的另一端連接至位于支撐臺8一側端面的推動部61，所述的活動連桿62與推牌基座65之間設置有扭簧67，所述扭簧67一端固定于推牌基座65上，另一端則固定于活動連桿62的小臂上。

所述推牌基座65于活動連桿62一側端面還設置有蓋板63，所述活動連桿62位于蓋板63與推牌基座65之間所形成的空間中，所述的蓋板63上設置有限位導軌68，所述限位導軌68呈水平設置且沿推動部61直線運動的方向設置，所述活動連桿62與推牌基座65鉸接連接的小臂上設置有一滾輪69，在推動部61沿直線運動時，當推動部61活動至靠近支撐臺8時，所述滾輪69移動至與限位導軌68相抵觸，在推動部61進一步進入支撐臺8時，限位導軌68對滾輪69的支撐可以保證推動部61推動麻將的時候更為穩定，設置為滾輪69的目的也是為了進一步減少推動部61之間運動過程中與限位導軌68所帶來的摩擦力，當推動部61遠離支撐臺8回到其原始位置時，此時滾輪69與限位導軌68相脫離，并沒有接觸，這樣當推動部61受到向下的壓力時，可以繞活動連桿62的鉸接點下降。

本實用新型具體使用方式，在結束一輪麻將游戲之后，按動在麻將機的桌面的控制按鈕，按第一次控制按鈕之后，將桌面上的麻將推入洗牌大盤1內，再按動一次控制按鈕之后，洗牌大盤1開始轉動，送牌裝置4也開始進行工作，此時同時進行升牌裝置2的升牌動作，即第一驅動電機21控制托板23繞鉸接點向下運動至與上牌通過的進牌入口311相抵接，在托板23向下運動的時候，率先抵觸到推動部61并擠壓推動部61，推動部61繞活動連桿62的鉸接點克服推牌裝置6上的扭簧67的作用力向下運動，其次在托板23向下運動過程中，驅動板222的楔形面2221抵觸到連接件52，楔形面2221接觸連接件52并擠壓連接連接件52，楔形面2221摩擦連接件52使得連接件52形成有周向轉動的力，連接件52便帶動轉軸克服轉軸端部的扭簧67轉動，轉軸的轉動使得轉動盤53轉動，轉動盤53的圓周運動通過活動桿54傳動阻擋板55的直線運動，阻擋板55擋住了送牌基座43的出口44，這樣在升牌的時候，便不會有新的麻將牌輸送過來，當完成升牌之后，托板23上移，一方面推動部61在扭簧67的控制下復位，另一方面轉軸也在扭簧67的控制下復位，送牌裝置4進行正常送牌，而推動部61也進行正常的推牌。

將推動部61、送牌裝置4、上牌通道31的進牌入口311分別位于支撐臺8的三個端部，在推動部61的上方布置托板23，送牌裝置4、上牌通道31以及推動部61位于同一水平面上，而托板23則位于麻將桌的桌面一層，所以整體上麻將桌的厚度需要保證托板23下移至與上牌通道31相抵觸時，有足夠的位置供推動部61的運動即可，有因為托板23是傾斜放置的，所以并不需要很多的位置供推動部61去活動，而且推動部61本身只是有兩個麻將牌的厚度，比起原先將上牌通道31與送牌裝置4分層的情況下說在厚度上減少很多，上牌通道31也不在需要繞一個圈，上牌通道31包括有圓弧部和直線部，圓弧部用于與支撐臺8以及托板23進行對接，將麻將桌的一些空隙位置進行利用，而直線部用于臨時儲存麻將牌，這樣減少了上牌通道31的占地面積，使得整個麻將桌的表面積減小。
