本實用新型涉及運動器材技術領域，特別涉及一種品牌。

背景技術：

隨著現代生活水平的提高，人們越來越重視體育健身。乒乓球運動作為一種體育競技項目和娛樂活動，受到了人們的追捧和喜愛。無論是在公司還是家庭，或是其它地方，經常可以看到乒乓球臺的身影。但是，傳統的乒乓球臺大都存在體積大、結構復雜、不易搬運和儲存的缺點，同時傳統的乒乓球臺也沒有儲存乒乓球和乒乓球拍的地方，從而給人們運動帶來不便。

技術實現要素：

本實用新型提供的一種乒乓球臺，可以解決現有技術中，乒乓球臺體積大、結構復雜、不易搬運和儲存，以及無法存放乒乓球和乒乓球拍的問題。

本實用新型提供了一種乒乓球臺，包括乒乓球臺板一、乒乓球臺板二以及網體，所述網體固定在乒乓球臺板一和乒乓球臺板二上，所述乒乓球臺板一和乒乓球臺板二底面均通過連接件鉸接有支撐體，所述支撐體包括有固定支撐架和滾動支撐架，固定支撐架包括支腿一、支腿二以及連接桿一，所述連接桿一兩端分別與支腿一、支腿二固定連接，支腿一、支腿二的上端通過連接件與乒乓球臺板底面鉸接；滾動支撐架包括滾動支腿一、滾動支腿二以及連接桿二，所述連接桿二的兩端分別與滾動支腿一、滾動支腿二固定連接，滾動支腿一、滾動支腿二的上端通過連接件與乒乓球臺板底面鉸接；所述支腿一和滾動支腿一之間活動連接有連接桿三；所述乒乓球臺板一和乒乓球臺板二上均設有抽屜三，抽屜三上設有拉手，抽屜三內設有乒乓球拍凹槽和乒乓球凹槽。

較佳地，所述乒乓球臺板一側面上設有抽屜一；所述乒乓球臺板二側面上設有抽屜二。

較佳地，所述網體包括臺網、網架固定件一以及網架固定件二；所述網架固定件一和網架固定件二分別設置在臺網的兩端，并與臺網固定連接；網架固定件一和網架固定件二上均設有轉動鈕。

較佳地，所述滾動支腿一、滾動支腿二下端均設有行走輪，所述行走輪帶有自鎖結構。

較佳地，所述支腿一，支腿二均為伸縮性套桿，支腿一，支腿二上均設有轉動鈕。

較佳地，所述滾動支腿一、滾動支腿二中的豎直桿均為伸縮性套桿，所述豎直桿上設有轉動鈕。

本實用新型實施例中，提供的一種乒乓球臺，包括乒乓球臺板一、乒乓球臺板二以及網體，其中，乒乓球臺板底面通過連接件鉸接有支撐體，支撐體包括有固定支撐架和滾動支撐架，乒乓球臺板一和乒乓球臺板二上均設有抽屜三，抽屜三上設有拉手，抽屜三內設有乒乓球拍凹槽和乒乓球凹槽；本實用新型乒乓球臺，整體結構簡單美觀，折疊和展開都方便快捷；同時乒乓球臺整體高度易調節且?guī)в心_輪，易于搬運；折疊后體積小，有利于儲存，適用于一般家庭和公司推廣使用。

附圖說明

圖1為本實用新型提供的一種乒乓球臺結構示意圖。

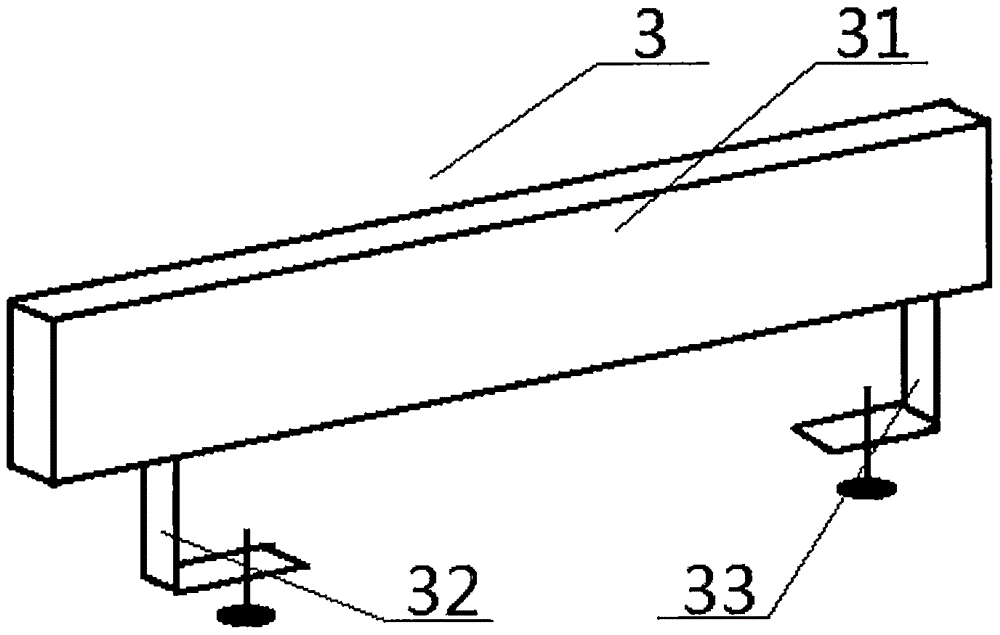

圖2為網體結構示意圖。

圖3為抽屜22結構示意圖。

圖4為乒乓球臺單人練習示意圖。

圖5為乒乓球臺板底面結構示意圖。

附圖標記說明：

1-乒乓球臺板一，2-乒乓球臺板二，3-網體，4-支撐體，5-連接件，11-抽屜一，21-抽屜二，22-抽屜三，221-乒乓球拍凹槽，222-乒乓球凹槽，223-拉手，31-臺網，32-網架固定件一，33-網架固定件二，41-支腿一，42-支腿二，43.-連接桿一，44-滾動支腿一，45-滾動支腿二，46-連接桿二，47-連接桿三，

具體實施方式

下面結合附圖，對本實用新型的一個具體實施方式進行詳細描述，但應當理解本實用新型的保護范圍并不受具體實施方式的限制。

如圖1所示，本實用新型實施例提供了一種乒乓球臺，包括乒乓球臺板一1、乒乓球臺板二2以及網體3，其特征在于，所述網體3固定在乒乓球臺板一1和乒乓球臺板二2上，所述乒乓球臺板一1和乒乓球臺板二2底面均通過連接件5鉸接有支撐體4，所述支撐體4包括有固定支撐架和滾動支撐架，固定支撐架包括支腿一41、支腿二42以及連接桿一43，所述連接桿一43兩端分別與支腿一41、支腿二42固定連接，支腿一41、支腿二42的上端通過連接件5與乒乓球臺板底面鉸接；滾動支撐架包括滾動支腿一44、滾動支腿二45以及連接桿二46，所述連接桿二46的兩端分別與滾動支腿一44、滾動支腿二45固定連接，滾動支腿一44、滾動支腿二45的上端通過連接件5與乒乓球臺板底面鉸接；所述支腿一41和滾動支腿一44之間活動連接有連接桿三47；所述乒乓球臺板一1和乒乓球臺板二2上均設有抽屜三22，抽屜三22上設有拉手223，抽屜三22內設有乒乓球拍凹槽221和乒乓球凹槽222。本實用新型乒乓球臺，整體結構簡單美觀，折疊和展開都方便快捷；且?guī)в心_輪，易于搬運；折疊后體積小，有利于儲存，適用于一般家庭和公司推廣使用。

進一步地，所述乒乓球臺板一1側面上設有抽屜一11；所述乒乓球臺板二2側面上設有抽屜二21。

進一步地，所述網體3包括臺網31、網架固定件一32以及網架固定件二33；所述網架固定件一32和網架固定件二33分別設置在臺網31的兩端，并與臺網31固定連接；網架固定件一32和網架固定件二33上均設有轉動鈕。通過轉動鈕將網體固定在乒乓球臺板一與乒乓球臺板二上。

進一步地，所述滾動支腿一44、滾動支腿二45下端均設有行走輪，所述行走輪帶有自鎖結構。

進一步地，所述支腿一41，支腿二42均為伸縮性套桿，支腿一41，支腿二42上均設有轉動鈕，通過調節支腿一、支腿二的高度，從而可以調節乒乓球臺的整體高度，進而滿足不同身高人群的需要。

進一步地，所述滾動支腿一44、滾動支腿二45中的豎直桿均為伸縮性套桿，所述豎直桿上設有轉動鈕，通過調節滾動支腿一、滾動支腿二的高度，從而可以調節乒乓球臺的整體高度，進而滿足不同身高人群的需要。

綜上所述，本實用新型實施例提供的一種乒乓球臺，包括乒乓球臺板一、乒乓球臺板二以及網體，其中，乒乓球臺板底面通過連接件鉸接有支撐體，支撐體包括有固定支撐架和滾動支撐架，乒乓球臺板一和乒乓球臺板二上均設有抽屜三，抽屜三上設有拉手，抽屜三內設有乒乓球拍凹槽和乒乓球凹槽；本實用新型乒乓球臺，整體結構簡單美觀，折疊和展開都方便快捷；同時乒乓球臺整體高度易調節且?guī)в心_輪，易于搬運；折疊后體積小，有利于儲存，適用于一般家庭和公司推廣使用。
