本實用新型涉及一種可升降式籃球架，屬于體育器材領域。

背景技術：

籃球運動是當今最受人們喜歡的體育運動之一，在我國，有很大一部分熱愛籃球的群體，因為打籃球不僅能夠愉悅身心,還可以增強體質，人們通常會選擇籃球場進行籃球運動，但是盡管我國近些年來經濟飛速發展，籃球場尤其是非專業籃球場的數量依舊無法滿足人們打籃球的需求，并且，籃球場上的籃球架通常將籃框設置于較高的地方，只適合于10歲以上的人進行運動，目前，市場上所售的籃球架都是固定不動的，也就是安裝在操場上后，籃球架的各個部分都是固定不動的，然而籃球架都是成人比賽時用的，籃球架都很高，如果是5~10歲的兒童想玩籃球，則難以將籃球投入現有的籃筐中，有可能減弱他們的興趣，打擊他們的自信，因此，需要進一步改進。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種可升降式籃球架，當需要升高籃板的高度時，通過控制器控制電機運轉，電機使第一轉盤轉動，第一轉盤通過皮帶帶動第二轉盤的轉動，第二轉盤帶動第三轉盤的轉動，第三轉盤上的調節塊卡進卡槽中使升降桿升高，從而使籃板升高，當需要降低籃板的高度時，通過控制器控制電機反向旋轉即可，可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

一種可升降式籃球架，包括固定底座，所述固定底座頂部設有傳動立柱，所述傳動立柱內腔設有第一轉盤，所述第一轉盤上設有繞線凹槽，所述第一轉盤上方設有第二轉盤，所述第二轉盤上也設有繞線凹槽，所述第二轉盤一側設有第三轉盤，所述第三轉盤四周均勻設有若干調節塊，所述第三轉盤一側設有升降桿，所述升降桿一側與調節塊對應設有若干卡槽，所述升降桿頂部設有籃板，所述籃板上設有籃筐，所述籃筐底部設有籃網，所述第一轉盤一側連接電機，所述固定底座一側還設有控制器。

進一步而言，所述第一轉盤與電機同軸連接，所述第二轉盤與第三轉盤也同軸連接。

進一步而言，所述第一轉盤與第二轉盤之間通過皮帶傳動連接。

進一步而言，所述控制器與電機電性連接。

進一步而言，所述調節塊與卡槽嵌套連接。

本實用新型有益效果：當需要升高籃板的高度時，通過控制器控制電機運轉，電機使第一轉盤轉動，第一轉盤通過皮帶帶動第二轉盤的轉動，第二轉盤帶動第三轉盤的轉動，第三轉盤上的調節塊卡進卡槽中使升降桿升高，從而使籃板升高，當需要降低籃板的高度時，通過控制器控制電機反向旋轉即可，實用性強。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

圖1是本實用新型一種可升降式籃球架結構圖。

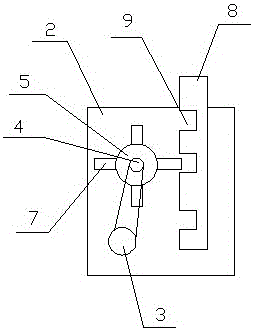

圖2是本實用新型傳動立柱內腔結構圖。

圖中標號：1、固定底座；2、傳動立柱；3、第一轉盤；4、第二轉盤；5、第三轉盤；6、控制器；7、調節塊；8、升降桿；9、卡槽；10、籃板；11、籃筐；12、籃網；13、電機。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1-圖2所示，一種可升降式籃球架，包括固定底座1，所述固定底座1頂部設有傳動立柱2，所述傳動立柱2內腔設有第一轉盤3，所述第一轉盤3上設有繞線凹槽，所述第一轉盤3上方設有第二轉盤4，所述第二轉盤4上也設有繞線凹槽，所述第二轉盤4一側設有第三轉盤5，所述第三轉盤5四周均勻設有若干調節塊7，所述第三轉盤5一側設有升降桿8，所述升降桿8一側與調節塊7對應設有若干卡槽9，所述升降桿8頂部設有籃板10，所述籃板10上設有籃筐11，所述籃筐11底部設有籃網12，所述第一轉盤3一側連接電機13，所述固定底座1一側還設有控制器6。

更具體而言，所述第一轉盤3與電機13同軸連接，所述第二轉盤4與第三轉盤5也同軸連接，同軸連接一個轉動可以同時帶動另一轉動。

更具體而言，所述第一轉盤3與第二轉盤4之間通過皮帶傳動連接，通過皮帶在第一轉盤3轉動時可帶動第二轉盤4轉動。

更具體而言，所述控制器6與電機13電性連接，通過控制器6控制電機13正反轉。

更具體而言，所述調節塊7與卡槽9嵌套連接，可使升降桿升降。

本實用新型工作原理：當需要升高籃板的高度時，通過控制器6控制電機13運轉，電機13使第一轉盤3轉動，第一轉盤3通過皮帶帶動第二轉盤4的轉動，第二轉盤4帶動第三轉盤5的轉動，第三轉盤5上的調節塊7卡進卡槽9中使升降桿8升高，從而使籃板10升高，當需要降低籃板10的高度時，通過控制器6控制電機13反向旋轉即可，實用性強。

以上為本實用新型較佳的實施方式，本實用新型所屬領域的技術人員還能夠?qū)ι鲜鰧嵤┓绞竭M行變更和修改，因此，本實用新型并不局限于上述的具體實施方式，凡是本領域技術人員在本實用新型的基礎上所作的任何顯而易見的改進、替換或變型均屬于本實用新型的保護范圍。
