本實用新型涉及一種運動健身器材，特別是一種蹈主要用于拳擊和踢腿訓練的拳擊訓練器。

背景技術：

隨著社會的發展和科技進步，工作壓力和精神壓力越來越大，社會應酬越來越多，出行方式也逐步被現代交通工具所代替，很小有時間參加健身運動，身體素質不斷下降，隨之帶來了許多現代病，直接影響到工作精力和效率。

為了提高身體素質，人們開發了各種各樣可于室內使用的運動訓練設備，拳擊訓練器就是一種室內進行訓練的健身器材。如中國專利公告號為CN202342800U公開了一種拳擊訓練器，該結構包括拳擊體，連接固定拳擊體的固定座，所述的固定座與拳擊體之間設有彈性連接體，通過在拳擊體與固定座之間設置彈性連接體，使本產品結構簡單，維護方便，便于制造，拳擊體的抗打擊的回復力靠彈性連接體提供，較以往的結構相比具有回復準確，定位快速，維修方便等優點。但在使用過程中還存在以下問題：一是為了確保彈簧連接牢固，一般通過焊接方式進行固定連接，由于焊接對彈簧有損傷，連接強度差，在擊打過程中會發生斷裂現象。二是彈性舒適度無法掌握，彈簧太軟時拳擊晃動幅度過大，不利于訓練，彈簧太硬時晃動幅度又太小，舒適性差，訓練效果不好。為此，許多生產廠家和有識之士進行開發和研制，但至今尚未有較理想的產品面世。

技術實現要素：

為克服現有拳擊訓練器存在的上述缺陷，本實用新型的目的是提供一種結構簡單合理、連接牢固可靠、柔韌性和穩定性以及舒適性好、復位速度快、移動方便、使用壽命長的拳擊訓練器。

本實用新型解決上述技術問題所采用的技術方案，它包括拳擊包、連接座，拳擊包上的固定桿與連接座上的連接桿固定連接，所述的連接座包括上連接盤、下連接盤以及至少三組連接在上、下連接盤之間的自復位彈性機構，所述的自復位彈性機構包括彈性導柱、彈性固定座、彈性連接塊、螺桿，彈性固定座固定在下連接盤上，彈性連接塊安裝在彈性固定座內并與彈性固定座內腔相一致，彈性導柱對應安裝在上連接盤與彈性固定座之間，螺桿穿過彈性連接塊中心孔、彈性固定座端面中心孔以及彈性導柱中心孔后與上連接盤固定連接。

本實用新型進一步方案，所述彈性連接塊上下端面的螺桿上對應設有上墊片和下墊片。

本實用新型進一步方案，所述的下連接盤上固定有拳擊底座，所述的拳擊底座為中空填充座或平板底座。

本實用新型進一步方案，所述拳擊底座的底部固定有有若干吸盤。

本實用新型進一步方案，所述的彈性導柱和彈性連接塊由聚胺脂或橡膠材料制成。

采用上述結構后，與現有技術相比有如下優點：一是由于彈性連接塊安裝在彈性固定座內并與彈性固定座內腔相一致，螺桿穿過彈性連接塊、彈性固定座端面以及彈性導柱后與上連接盤固定連接，上連接盤與下連接盤之間柔性連接，轉向靈活輕便，拳擊訓練時在彈性導柱和彈性連接塊作用下復位速度快并有較好的舒適性和較合理的運動幅度。二是由于拳擊底座上設有若干吸盤，不僅可以減拳擊輕底座重量，減少生產運輸成本，而且與地面連接牢固可靠。三是拳擊底座可以是中空填充座，可以保證拳擊訓練器的穩定性。

附圖說明

圖1為本實用新型的立體結構示意圖。

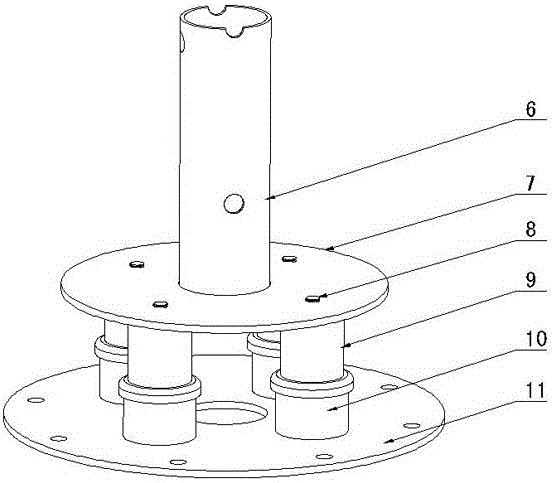

圖2為本實用新型連接座的立體結構示意圖。

圖3為本實用新型連接座的俯視結構示意圖。

圖4為本實用新型圖3的A-A剖面結構示意圖。

其中1拳擊包，2固定桿，3連接座，4拳擊底座，5吸盤，6連接桿，7上連接盤，8螺桿，9彈性導柱，10彈性固定座， 11下連接盤，12上墊片，13彈性連接塊，14下墊片。

具體實施方式

圖1至圖4所示，為本實用新型一種拳擊訓練器的具體實施方案，它包括拳擊包1、連接座3，拳擊包1上的固定桿2與連接座3上的連接桿6固定連接，所述的連接座3包括上連接盤7、下連接盤11以及至少三組連接在上、下連接盤7、11之間的自復位彈性機構，所述的自復位彈性機構包括彈性導柱9、彈性固定座10、彈性連接塊13、螺桿8，彈性固定座10固定在下連接盤11上，彈性連接塊13安裝在彈性固定座10內并與彈性固定座10內腔相一致，彈性導柱9對應安裝在上連接盤7與彈性固定座10之間，螺桿8穿過彈性連接塊13中心孔、彈性固定座10端面中心孔以及彈性導柱9中心孔后與上連接盤7固定連接。所述的彈性導柱9和彈性連接塊13由聚胺脂或橡膠材料制成，最好用聚胺脂俗稱牛筋，拳擊訓練時不僅轉向靈活輕便，而且復位速度快，穩定性好，并有較好的舒適性和較合理的運動幅度。

為了減少彈性連接塊13產生形變，所述彈性連接塊13上下端面的螺桿8上對應設有上墊片12和下墊片14，可以保證螺桿8的穩定性。

為了保證拳擊訓練時的穩定性，所述的下連接盤11上固定有拳擊底座4，所述的拳擊底座4為中空填充座或平板底座，中空填充座可以填充水或沙子等。所述拳擊底座4的底部固定有有若干吸盤5，不僅可以減輕拳擊底座重量，減少生產運輸成本，而且與地面連接牢固可靠。

以上所述，只是本實用新型的具體實施例，并非對本實用新型作出任何形式上的限制，在不脫離本實用新型的技術方案基礎上，所作出的簡單修改、等同變化或修飾，均落入本實用新型的保護范圍。
