本實用新型涉及一種能夠任意放置時，防滾動的啞鈴，屬于啞鈴技術領域。

背景技術：

啞鈴是一種常見的健身器材，能有效地鍛煉膀部肌肉，也因其體積小，能隨時鍛煉和隨時終止鍛煉而深受使用者的喜愛，啞鈴對鍛煉場地的大小要求較低，在家里、廣場甚至辦公室均能使用。但是傳統的啞鈴放置在平整的地面或者桌面上會滾動，給使用者帶來一定的困擾。當使用者在使用啞鈴鍛煉時，不得不中斷一下，有緊急事務要快速處理時，放置啞鈴還需要找到合適的啞鈴擺放架，或者用特定的東西將啞鈴固定放置，防止啞鈴滾動，占用一定的時間，讓使用者急上加急，往往會耽誤事情。

技術實現要素：

為了解決上述存在的問題，本實用新型公開了一種防滾動的啞鈴，其具體技術方案如下：

防滾動的啞鈴，包括啞鈴手握柄和設置在啞鈴手握柄兩端的啞鈴頭，所述啞鈴頭的外部設置有殼體，所述殼體包圍在啞鈴頭的四周，所述殼體的外部設置有防滑墊片。

所述殼體包括固定板和防滑筒殼，所述固定板呈圓形，所述防滑筒殼呈空心圓柱筒體形狀，所述防滑筒殼固定在固定板的邊緣。

所述啞鈴頭朝向啞鈴手握柄軸向中心的一端為啞鈴頭的內側，另一側為啞鈴頭的外側，所述固定板設置在啞鈴頭的內側，所述固定板的中心與啞鈴手握柄固定，所述防滑筒殼包圍在啞鈴頭的四周。

所述防滑墊片設置在防滑筒殼的外表面。

所述防滑墊片選用粘性塑膠墊片，所述防滑墊片上設置有防滑凸點或防滑紋理。

所述固定板和防滑筒殼的連接處采用倒圓角連接方式連接。

本實用新型的工作原理是：

本實用新型，使用時，手握啞鈴手握柄，啞鈴頭的重量作用于使用者，達到鍛煉效果。當本實用新型在使用過程中，使用者有急事處理，需要即可將啞鈴放下來時，可以直接將啞鈴放在任意平整面（地面或桌面）上，放置時，殼體與平整面（地面或桌面）接觸，殼體上的防滑墊片能夠阻擋啞鈴滾動。

本實用新型的有益效果是：

1.本實用新型在放置時，無需特定的擺放架或者用特定的東西將其固定住，任意放置時，均能通過防滑墊片自行停留在平整面上，不會滾動；

2.本實用新型使用時，固定板能夠阻擋使用者手臂碰觸到啞鈴頭，防止手臂被啞鈴頭碰傷；

3.本實用新型固定板和防滑筒殼的連接處采用倒圓角連接方式連接，倒圓角呈圓弧光滑過渡連接，保護使用者免受傷害；

4.本實用新型防滑筒殼呈空心圓柱筒體形狀，能夠從啞鈴手握柄的末端安裝啞鈴頭，不影響啞鈴的正常調整重量。

附圖說明

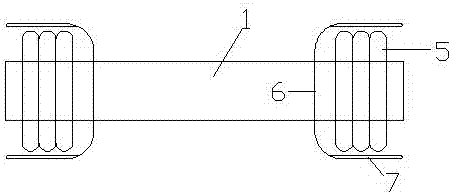

圖1是本實用新型的結構示意圖，

圖2是圖1的A-A向截面視圖，

附圖標記列表：1—啞鈴手握柄，2—?dú)んw，3—防滑墊，4—防滑凸點，5—啞鈴頭，6—固定板，7—防滑筒殼。

具體實施方式

下面結合附圖和具體實施方式，進一步闡明本實用新型。應理解下述具體實施方式僅用于說明本實用新型而不用于限制本實用新型的范圍。

圖1是本實用新型的結構示意圖，圖2是圖1的A-A向截面視圖，結合附圖可見，本防滾動的啞鈴，包括啞鈴手握柄1和設置在啞鈴手握柄1兩端的啞鈴頭5，所述啞鈴頭5的外部設置有殼體2，所述殼體2包圍在啞鈴頭5的四周，所述殼體2的外部設置有防滑墊片3。本實用新型放置時，無需使用特定的擺放架，可以任意放置在平整的地面或桌面上，啞鈴頭5不與地面或桌面接觸，殼體2與地面或桌面接觸，殼體2上的防滑墊片3能夠阻止啞鈴滾動。

所述殼體2包括固定板6和防滑筒殼7，所述固定板6呈圓形，所述防滑筒殼7呈空心圓柱筒體形狀，所述防滑筒殼7固定在固定板6的邊緣。啞鈴頭5安裝在防滑筒殼7內的啞鈴手握柄1上，防滑筒殼7對啞鈴頭5也具有一定的保護作用，避免啞鈴頭5與外部的東西碰撞，造成啞鈴頭5的損壞。

所述啞鈴頭5朝向啞鈴手握柄1軸向中心的一端為啞鈴頭5的內側，另一側為啞鈴頭5的外側，所述固定板6設置在啞鈴頭5的內側，所述固定板6的中心與啞鈴手握柄1固定，所述防滑筒殼7包圍在啞鈴頭5的四周。固定板6將殼體2固定在啞鈴手握柄1上，從啞鈴頭5能夠從啞鈴頭5的外側安裝到啞鈴手握柄1上，以及從啞鈴手握柄1上取下來，便于更換不同重量的啞鈴頭5。

所述防滑墊片3選用粘性塑膠墊片，所述防滑墊片3上設置有防滑凸點4或防滑紋理。粘性塑膠墊片防滑性能好，防滑凸點4或防滑紋理增強防滑性能。

所述固定板6和防滑筒殼7的連接處采用倒圓角連接方式連接。本實用新型在使用過程中，使用者難免會碰觸到殼體2，倒圓角的連接方式能夠?qū)⑴鲇|時對人體的傷害降到最低，保護使用者。

本實用新型方案所公開的技術手段不僅限于上述技術手段所公開的技術手段，還包括由以上技術特征任意組合所組成的技術方案。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
