本實用新型屬于體育器材技術領域，具體涉及一種乒乓球桌。

背景技術：

乒乓球，是一種世界流行的球類體育項目，中國的國球，在中國也特別的受歡迎，乒乓球起源于英國。它的英語官方名稱是“tab l e tenn i s”，意即“桌上網球”。“乒乓球”一名起源于1900年，因其打擊時發出“Pi ng Pang”的聲音而得名，在中國大陸、香港及澳門等地區以“乒乓球”作為它的官方名稱。然而，臺灣地區和日本則稱之為“桌球”，意指球桌上的球類運動。隨著人們生活水平的提高，人們越來越注重身體健康，通常通過鍛煉身體來體現，乒乓球成為人們最常見的一種體育運動。

在乒乓球運動中乒乓球桌是必不可少的，但現有的乒乓球桌存許多問題和缺陷：一是，支撐球網的支架需要在打球前手動去固定到球桌上，浪費時間，且固定不牢固；二是，在打球的過程中，容易出現乒乓球在地上亂跑的現象，尤其是乒乓球跑到桌面下時，更是不方便去撿球，很是不方便；三是，現有的乒乓球桌體積龐大，放置占用的空間較大，且不方便搬運；四是，現有的乒乓球桌功能單一，乒乓球桌上的大部分空間和位置不能高效地的進行利用。

技術實現要素：

為了解決現有技術存在的上述問題，本實用新型提供了一種乒乓球桌。

本實用新型所采用的技術方案為：一種乒乓球桌，包括兩塊桌面、桌腿和轉軸，兩塊所述桌面之間通過所述轉軸活動連接，所述桌腿與所述桌面之間活動連接，所述轉軸的兩端均設置有網布支撐桿；所述網布支撐桿繞所述轉軸轉動，所述轉軸與所述網布支撐桿之間設置有限位件，所述限位件為設置在所述轉軸端部的擋塊。

作為本實用新型技術方案的進一步改進，所述網布支撐桿固定設置于所述轉軸的兩端，所述網布支撐桿為伸縮桿，且所述網布支撐桿的伸出端垂直指向背離所述桌面的一側。

作為本實用新型技術方案的進一步改進，所述桌面沿長度方向的兩端底部均設置有乒乓球放置槽和抽屜。

作為本實用新型技術方案的進一步改進，所述桌腿上設置有水兜。

作為本實用新型技術方案的進一步改進，所述桌腿上設置有垃圾放置桶。

作為本實用新型技術方案的進一步改進，所述桌面上設置有簡易水平儀。

作為本實用新型技術方案的進一步改進，所述桌腿下端設置有升降底座，所述升降底座與所述桌腿之間螺紋連接。

作為本實用新型技術方案的進一步改進，每相鄰的兩個所述桌腿之間設置有遮擋布，所述遮擋布的底端與地面接觸。

作為本實用新型技術方案的進一步改進，所述桌面的周側設置有滑輪。

作為本實用新型技術方案的進一步改進，所述桌面的上表面設置有象棋棋盤圖案層。

本實用新型的有益效果為：

兩塊桌面之間、桌面和桌腿之間均通過活動方式連接，實現了乒乓球桌的可折疊，結構緊湊，占用空間小，且方便搬運；

轉軸兩端連接有網布支撐桿，在打球前不用手動去安裝固定網布支撐桿，網布支撐桿設置在乒乓球桌上，直接將網布兩端套設在上述網布支撐桿上即可操作簡單，節約時間，固定效果好，且可以防止網布支撐桿出現丟失的情況發生；

乒乓球放置槽和抽屜的設置，不用每次打球都帶乒乓球和球拍，另外，抽屜里也可以放置一些除了球拍之外的隨身物品，例如手機、錢包等；

水兜的設置，由于在運動過程中會出大量的汗水，需要不斷的對身體進行補水，所以水兜可以方便在運動過程中對身體進行補水，方便實用；

垃圾放置桶的設置，可以放置一些小的垃圾，不必因為丟垃圾而頻繁的離開乒乓球桌，保證運動過程的的連續性；

升降底座和簡易水平儀的設置，可以對乒乓球桌的桌面進行矯正和調節；

桌腿之間設置網布，解決了在打球的過程中，容易出現乒乓球跑到乒乓球桌下面情況的發生，不用再鉆到桌面下方去撿球；

桌面周側設置有滑輪，可以使折疊后的乒乓球桌通過滑輪進行移動，使乒乓球桌的移動更加方便、靈活；

象棋棋盤圖案層的設置，使現有的乒乓球桌功能多樣，在不打乒乓球的時候，也可以下象棋。

附圖說明

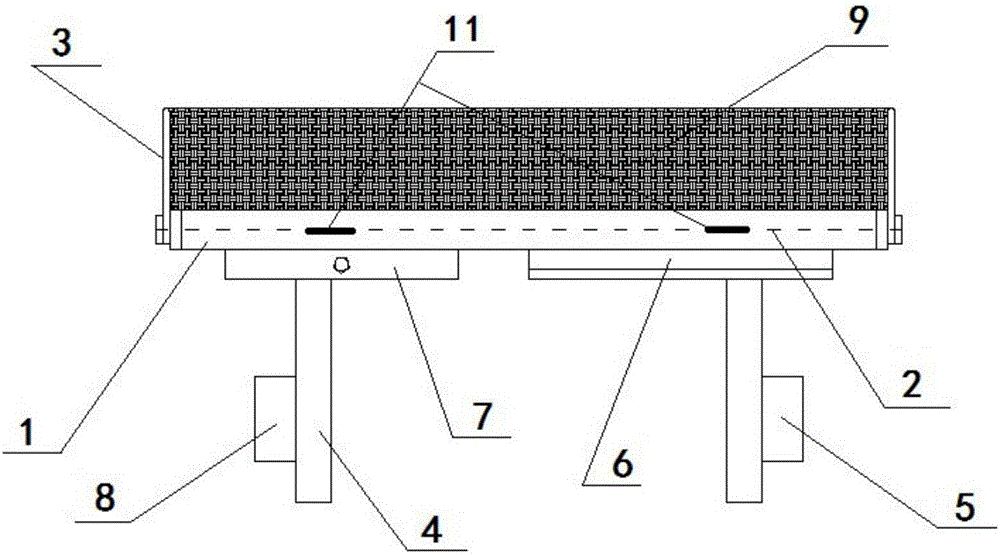

圖1是本實用新型乒乓球桌的主視圖；

圖2是本實用新型乒乓球桌的側視圖；

圖3是本實用新型乒乓球桌中網布支撐桿與擋塊配合的側視圖；

圖4是本實用新型乒乓球桌中網布支撐桿與擋塊脫離開的側視圖；

圖5是本實用新型乒乓球桌中桌面與滑輪相配合的側視圖。

圖中：1、桌面；2、轉軸；3、網布支撐桿；4、桌腿；5、水兜；6、乒乓球放置槽；7、抽屜；8、垃圾放置桶；9、網布；10、擋塊；11、滑輪。

具體實施方式

如圖1所示，本實用新型提供了一種乒乓球桌，包括兩塊桌面1、桌腿4和轉軸2，兩塊桌面1之間通過轉軸2活動連接，桌腿4與桌面1之間活動連接，轉軸2的兩端均設置有網布支撐桿3。

兩塊桌面之間、桌面和桌腿之間均通過活動方式連接，實現了乒乓球桌的可折疊，結構緊湊，占用空間小，且方便搬運；轉軸兩端連接有網布支撐桿，在打球前不用手動去安裝固定網布支撐桿，網布支撐桿設置在乒乓球桌上，直接將網布兩端套設在上述網布支撐桿上即可操作簡單，節約時間，固定效果好，且可以防止網布支撐桿出現丟失的情況發生。

關于網布支撐桿3的設置方式有以下兩種方式：

一是，網布支撐桿3繞轉軸2轉動，轉軸2與網布支撐桿3之間設置有限位件，其中，限位件為設置在轉軸2端部的擋塊10，當網布支撐桿3旋轉至垂直于乒乓球桌面的位置且指向桌面上方時，擋塊10與網布支撐桿3相接觸限制網布支撐桿3繼續旋轉，這時就將網布支撐桿3固定在垂直于乒乓球桌面的位置上。具體的，當乒乓球桌平時不用的時候，上述網布支撐桿3位于與乒乓球桌面平齊的位置；當需要撐網的時候，將網布支撐桿3繞轉軸2轉動至垂直于上述乒乓球桌面的位置時，在限位件的作用下(即擋塊10將網布支撐桿3擋住以阻止網布支撐桿3繼續轉動)，將網布支撐桿3固定于此位置，然后再將網布9的兩端套在網布支撐桿3上，完成支網過程。

二是，網布支撐桿3固定設置于轉軸2的兩端，網布支撐桿3為伸縮桿，且網布支撐桿3的伸出端垂直指向背離桌面1的一側。具體的，當乒乓球桌平時不用的時候，網布支撐桿3處于收縮狀態，對乒乓球桌面的折疊不會造成任何影響，節省空間，且與乒乓球桌成一體，結構緊湊；當需要撐網的時候，將網布支撐桿3拉出，拉至固定高度后，將網布9的兩端套在網布支撐桿3上，完成支網過程。

上述方案的進一步改進，在桌面1沿長度方向的兩端底部均設置有乒乓球放置槽6和抽屜7。乒乓球放置槽和抽屜的設置，如果臨時決定去打球時，就不用每次打球都帶乒乓球和球拍；另外，抽屜里也可以放置一些除了球拍之外的隨身物品，例如手機、錢包等，方便實用。

通常，在運動過程中會出大量的汗水，這時就需要不斷的對身體進行補水，而在打球過程中，乒乓球桌面上是不能放任何東西的，所以為了在運動過程中可以對身體進行水分的補充，發明人在沿桌面1長度方向對稱設置的、同側的桌腿4上均設置有水兜5，通過設置水兜就可以方便在運動過程中對身體進行補水。

上述方案的進一步改進，沿桌面1長度方向對稱設置的、同側的桌腿4上均設置有垃圾放置桶8。通過設置垃圾放置桶8，就可以將運動過程中產生的一些小的垃圾直接放入上述垃圾放置桶8中，不必因為丟垃圾而頻繁的離開乒乓球桌，保證運動過程的的連續性。

由于在乒乓球運動中，對乒乓球桌面擺放的水平程度有特殊的要求，不然會對運動人員的發揮產生影響，發明人考慮到上述問題，對本方案又做了如下的改進，即在桌腿4下端設置有升降底座，升降底座與桌腿4之間螺紋連接，即通過升降底座與桌腿4之間的螺紋旋轉來實現對乒乓球桌面的調節；同時，在乒乓球運動中，桌腿4上設置有簡易水平儀。簡易水平儀可以起到對乒乓球桌面的水平度進行監測的作用，當監測到乒乓球桌面傾斜時，就可以通過調節桌腿4下端設置的升降底座來對乒乓球桌面進行調節。

在打乒乓球的過程中，經常會出現運動者趴到乒乓球桌面下方去撿球的情況，很是不方便，尤其是對體積龐大的運動者，有時還會出現碰到頭的情況。為了解決這個問題，本方案中，在每相鄰的兩個桌腿4之間設置有遮擋布，遮擋布的底端與地面接觸，即遮擋布的左右兩端與每相鄰的兩個桌腿4緊挨貼合，遮擋布的下端與地面接觸，這樣就可以起到阻擋乒乓球經常跑到乒乓球桌面下方。

由于折疊后的乒乓球桌還是比較大以至于不好搬運。針對上述問題，發明人又進行下述方面的改進，即在桌面1的周側設置滑輪11。具體如下：在桌面1的每個周側均勻設置至少兩個滑輪11，桌面1周側與滑輪11相對應的位置開設凹槽，滑輪11的軸及滑輪11整體的2/3部分位于上述凹槽內，滑輪11的其余1/3部分露出桌面1周側的表面，用以和地面接觸滑動。

所述桌面1的上表面設置有象棋棋盤圖案層。在乒乓球桌面上設置象棋棋盤圖案層，可以增加現有乒乓球桌的功能，在不打乒乓球時，可以在球桌兩側放置一些凳子，就可以下象棋，一桌多用，方便實用。除了設置上述象棋棋盤圖案層，還可以設置一些別的棋盤類活動的圖案，在此不做一一贅述。

本實用新型不局限于上述最佳實施方式，本領域普通技術人員在本實用新型的啟示下都可得出其他各種形式的產品，但不論在其形狀或結構上作任何變化，凡是具有與本申請相同或相近似的技術方案，均落在本實用新型的保護范圍之內。
