本實用新型涉及一種健身器材，尤其是指一種瑜伽按摩筒。

背景技術：

現今，健身運動已然是人們生活中不可或缺的一部分。瑜伽，一種運用古老而易于掌握的運動技巧，改善著人們生理、心理、情感和精神方面的能力，是一種能達到身體、心靈與精神和諧統一的運動方式，深受人們的喜愛。對于現代人來說，流行、時髦的瑜伽運動并非完全是徒手運動，如借助一些特制的輔助工具做瑜伽，不僅能完成某些有難度的動作，還能增進鍛煉效果。比如目前流行的瑜伽滾筒，大多瑜伽滾筒的結構極為簡單，大多是由一中空筒和一包覆在中空筒體外的按摩墊組成，請參見中國專利文獻于2015-09-01公開的TW104204094瑜伽筒結構，2015-03-01公開的TW103302227瑜伽棒，2014-09-01公開的TW103207717瑜伽滾筒結構。上述簡單結構的瑜伽滾筒，在進行瑜伽有氧運動時，使用者僅能以后背部貼靠，以進行前、后滾動的按摩，功能過于單一，且鍛煉效果強度不理想。

技術實現要素：

針對現有技術存在的問題，本實用新型的目的是提供一種振動式瑜伽按摩筒。該瑜伽按摩筒不僅具有增強運動效果的振動功能，還具有方便使用的無線遙控功能，可實現在人體多個部位進行按摩，且不受使用場所的限制。

為實現上述目的，本實用新型技術方案為：

一種振動式瑜伽按摩筒，包括一筒體；其特征在于：還包括一組振動機構和一遙控器；其中，筒體包括一EPP內筒，及一套設在該EPP內筒外的EVA彈性外筒；所述的EVA彈性外筒具有凹凸設計的按摩表面；于該內筒的端部設有控制面板；振動機構包括固定在內筒內的振動電機和可充電鋰電池，還包括一連接所述振動電機、可充電鋰電池和控制面板的集成電路板，于該集成電路板上還設有無線接收模塊；遙控器設有與所述無線接收模塊匹配的無線發射模塊，還設與該無線發射模塊連接的功能鍵；其中，一連接外部電源的電源適配器連接所述的集成電路板。

如上所述的一種振動式瑜伽按摩筒，所述的集成電路板設有連接微處理器的電源管理集成電路和電機控制集成電路；其中，電源管理集成電路包括連接微處理器的一系統電源開關、一狀態LED燈、一電機電源控制電路、一穩壓電路、一電壓檢測電路及一電池與外部電源的自動切換電路；所述的可充電鋰電池連接該電池與外部電源的自動切換電路、電機電源控制電路和電壓檢測電路，該電壓檢測電路連接穩壓電路和電池與外部電源的自動切換電路；所述的電源適配器連接該電池與外部電源的自動切換電路；電機控制集成電路包括連接微處理的電源電路、無線接收模塊、檔位切換按鍵和電機驅動電路；該電機驅動電路連接振動電機，所述的電源電路連接無線接收模塊、電機驅動電路，并與電源管理集成電路對接。

如上所述的一種振動式瑜伽按摩筒，所述的系統電源開關、一狀態LED燈和檔位切換按鍵設置在控制面板上。

如上所述的一種振動式瑜伽按摩筒，所述遙控器上的功能鍵為一輪流式按鈕。

如上所述的一種振動式瑜伽按摩筒，所述振動電機連接有一偏心塊。

如上所述的一種振動式瑜伽按摩筒，所述的無線接收模塊和無線發射模塊均為低功耗藍牙傳輸模塊。

如上所述的一種振動式瑜珈按摩筒，所述遙控器為裝載有低功耗藍牙傳輸模塊的設備。

上述技術方案的有益之處在于：

本實用新型瑜伽按摩筒摒棄傳統瑜伽滾筒簡單的結構，于瑜伽筒內設置有振動機構，以增強運動效果，并可不受限制在人體多個部位進行按摩。該振動機構還設有偏心塊，通過不同幅度的震動，增進按摩的刺激感和強度。本實用新型瑜伽按摩筒增設有無線遙控功能，為在人體多個部位進行的按摩提供便利，不受使用場所的限制。更進一步的，本實用新型瑜珈按摩筒的無線遙控功能可為一般無線遙控，也可透過低功耗藍牙傳輸來實現，達到智能化的功效。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是本實用新型振動式瑜伽按摩筒的整體外觀結構示意圖；

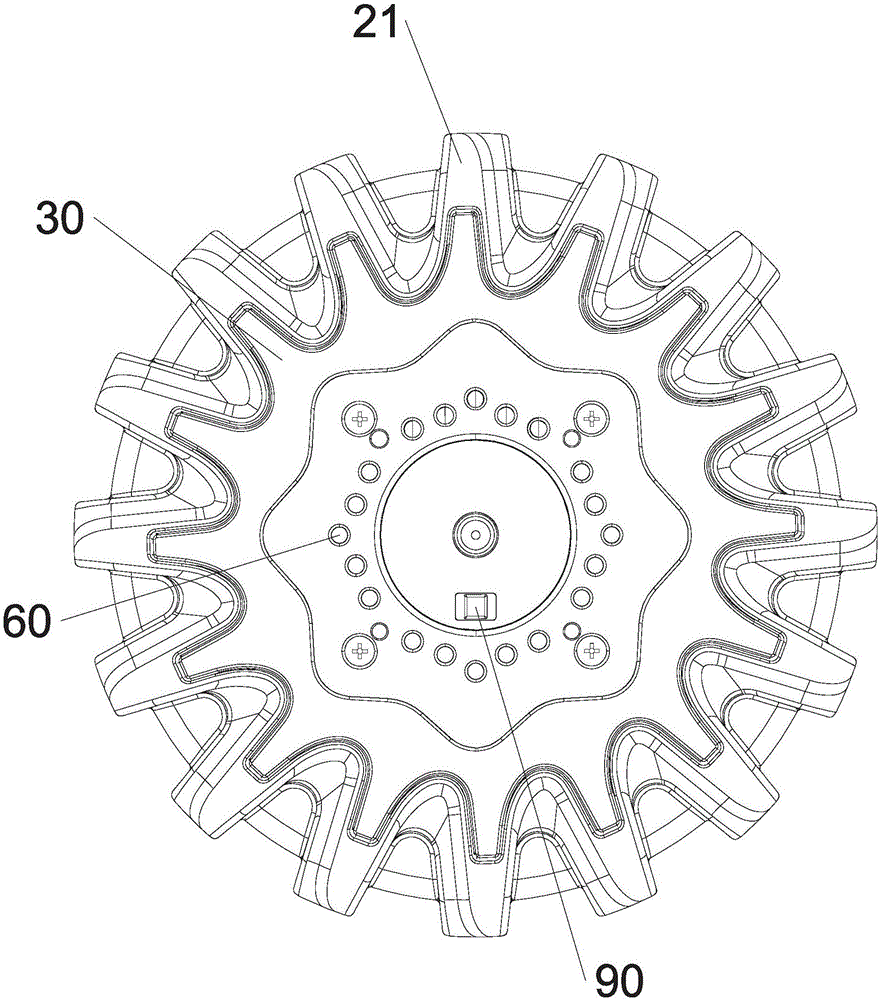

圖2是本實用新型振動式瑜伽按摩筒的主視結構示意圖；

圖3是本實用新型振動式瑜伽按摩筒的內筒結構示意圖；

圖4是本實用新型振動式瑜伽按摩筒的電路原理示意圖；

圖5是本實用新型電源管理集成電路的原理示意圖；

圖6是本實用新型電機控制集成電路的原理示意圖。

具體實施方式

為了使本實用新型所要解決的技術問題、技術方案及有益效果更加清楚、明白，以下結合附圖和實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1-3所示的一種振動式瑜伽按摩筒，包括一筒體，和設置在該筒體上的一組振動機構，還包括一與振動機構無線通信的無線遙控器。

所述的筒體包括一內筒10和一套設在該內筒10外的外筒20。該內筒10采用比傳統瑜伽滾筒的筒體材質更硬的EPP材質，該EPP內筒10的端部設有一連接振動機構的控制面板30。所述的外筒20為包覆在EPP內筒10外的EVA彈性外筒，該外筒20的外周緣面為凹凸設計的按摩表面21，所述的凹凸設計可設計為顆粒狀、狼牙狀、實心浮點等，本實施例中的外筒整體為如圖1所示的齒輪狀。

本實用新型振動機構包括固定在內筒10內的振動電機40和可充電鋰電池50，還包括一連接所述振動電機40、可充電鋰電池50和控制面板30的集成電路板，于該集成電路板上還設有無線接收模塊。與所述無線接收模塊匹配的無線發射模塊設置在無線遙控器上，所述的遙控器上還設有與該無線發射模塊連接的功能鍵，所述遙控器上的功能鍵為一輪流式按鈕。

更進一步的，上述瑜珈按摩筒的無線遙控功能可為一般的無線遙控，例如紅外無線遙控功能，也可透過低功耗藍牙傳輸模塊來實現藍牙無線遙控功能，達到智能化的功效。具體的說，本實用新型無線接收模塊和無線發射模塊可均為低功耗藍牙傳輸模塊。所述遙控器為裝載有低功耗藍牙傳輸模塊的設備，例如智能手機或是平板電腦，使用者可在智能手機或是平板電腦專屬的APP上操作，無線控制本實用新型瑜珈按摩筒。

本實用新型按摩筒還包括一連接外部電源的電源適配器，該電源適配器連接所述的集成電路板。

如圖4所示，本實用新型集成電路板設有連接微處理器的電源管理集成電路和電機控制集成電路，所述的電源管理集成電路連接可充電鋰電池50和外部電源，所述的電機控制集成電路連接振動電機40，該振動電機40連接有一偏心塊80。

如圖5所示，本實用新型電源管理集成電路包括連接微處理器的一系統電源開關90、一狀態LED燈60、一電機電源控制電路、一穩壓電路、一電壓檢測電路及一電池與外部電源的自動切換電路。所述的可充電鋰電池連接該電池與外部電源的自動切換電路、電機電源控制電路和電壓檢測電路，該電壓檢測電路連接穩壓電路和電池與外部電源的自動切換電路；所述的電源適配器連接該電池與外部電源的自動切換電路。

本實用新型電源管理集成電路主要負責對可充電鋰電池做充電的控制，還有提供電源給電機控制集成電路，當電源適配器插入時，它會自動檢測，并對可充電鋰電池做充電。若是系統電源開關被打開，會使能電機控制電路的電源，使其可對振動電機做控制。

當系統電源開關被切至使能狀態或是電源適配器插入時，供給微理器的穩壓電路會開始運作，此系統的核心微處理器會開始運行，通過電壓檢測電路與電機電源控制電路對系統做相對應的處理。

若是接上電源適配器，微處理器會開始通過電池與外部電源的自動切換電路對可充電鋰電池充電，并根據目前的充電狀態控制狀態LED燈60號，讓使用者了解目前的充電狀態。

若是沒有接上電源適配器，微處理器即會提供電源給電機電源控制電路，同時也會透過電壓檢測電路來檢測目前電池的電量，且控制狀態LED燈60，讓使用者了解目前電池的電量。

如圖6所示，本實用新型電機控制集成電路包括連接微處理器的電源電路、無線接收模塊、檔位切換按鍵70和電機驅動電路；該電機驅動電路連接振動電機，所述的電源電路連接無線接收模塊、電機驅動電路，并與電源管理集成電路對接。

本實用新型電機控制集成電路主要負責根據不同的振動檔位輸出不同的電壓給振動電機。當使用者按下檔位切換按鍵或是無線遙控器的輪流式按鈕時，即切至下一個振動檔位，電機驅動電路會提供相對應的電壓給含偏心塊80的振動電機，使整個瑜伽按摩滾筒產生不同幅度的震動。

當電源管理集成電路透過排線提供電源過來此電機控制集成電路時，電源電路會開始運作，微處理器也會開始運行，接收使用者檔位切換的命令對振動電機40做控制。震動的檔位初始為0，即為靜止狀態，當使用者按下檔位切換按鍵70或是按下無線遙控器的輪流式按鈕時，微處理器會被觸發，并切換至下一個檔位，微處理器會根據目前的振動檔位通過電機驅動電路輸出相對應的電壓至內嵌偏心塊80的振動電機40，讓按摩筒產生震動，微處理器也會根據目前的振動檔位來控制狀態LED燈60，讓使用者了解目前的振動檔位。若是目前檔位為最高檔位，下一個切換檔位的指令會讓震動檔位回歸至0，重回靜止狀態。

本實用新型系統電源開關、一狀態LED燈60和檔位切換按鍵設置在控制面板30上，且遙控器上設有與振動機構無線通信的輪流式按鈕，通過手動操作或無線遙控方式，可實現在人體多個部位進行按摩，且不受使用場所的限制。

上述說明示出并描述了本實用新型的優選實施例，如前所述，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述實用新型構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
