本實用新型涉及籃筐調節裝置技術領域，尤其涉及一種籃球訓練用籃筐調節裝置。

背景技術：

籃球，在中國乃至世界都是很受到人們歡迎的一些體育運動，目前基本上所以的學校都有籃球場，一些單位也會設置有籃球場，供給人們業余活動和鍛煉身體，但是現有的籃球架裝置有很多種，但大多數籃球架的籃筐高度都不具備有調節的能力，有一些可以調節籃筐高度籃球架，又是有很多籃球筐高度的調節既浪費時間又浪費體力，調節高度后籃筐也不穩定效果不好等缺點。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種籃球訓練用籃筐調節裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種籃球訓練用籃筐調節裝置，包括固定底座、固定支柱、固定支點、連接支架、籃板輔助支架、主連接架和固定柱，所述固定底座上方安裝有固定支柱，所述固定支柱左表面安裝有高度調節螺母，所述固定支柱上方安裝有伸縮支柱，且伸縮支柱上方安裝有固定支點，所述固定支點上方安裝有連接支架，所述連接支架上方安裝有三角固定架，且三角固定架上方安裝有輔助固定架，所述連接支架右側安裝有籃板固定架，且籃板固定架上方安裝有籃板輔助支架，所述籃板輔助支架右側安裝有籃板，所述連接支架左側下方安裝有連接桿，且連接桿下方安裝有主連接架，所述主連接架通過連接鏈與固定柱連接，所述固定柱右側安裝有長度調節螺母。

優選的，所述固定底座為內部實心、加重結構。

優選的，所述籃板輔助支架共安裝有兩個，且兩個輔助支架均勻安裝在籃板左側。

優選的，所述三角固定架共安裝有兩個，且兩個三角固定架均勻安裝在連接支架上方。

優選的，所述籃板右側安裝有籃筐。

本實用新型中，通過安裝有高度調節螺母和長度調節螺母，可以同時調節伸縮支柱的高度和連接鏈的長度，從而可以改變連接支架的高度，從而可以調節籃筐的高度，適用于不要人群的訓練，使用范圍廣，實用性強，通過固定底座為內部實心、加重結構，可以有效的提高該籃筐性能的穩定性，也提高了使用的安全性，通過連接支架上方安裝有三角固定架，且三角固定架上方安裝有輔助固定架，可以有效的提高連接支架的穩定性，使得籃筐的穩定性更高，投籃和扣籃時，籃筐更穩定，使用更安全。

附圖說明

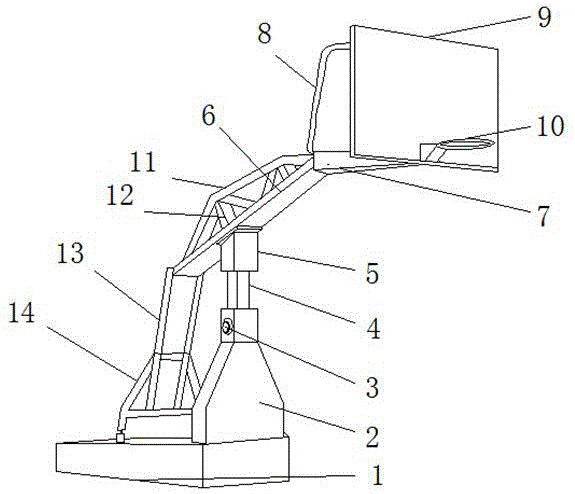

圖1為本實用新型提出的一種籃球訓練用籃筐調節裝置的結構示意圖；

圖2為本實用新型提出的一種籃球訓練用籃筐調節裝置主連接架的結構示意圖。

圖中：1固定底座、2固定支柱、3高度調節螺母、4伸縮支柱、5固定支點、6連接支架、7籃板固定架、8籃板輔助支架、9籃板、10籃筐、11輔助固定架、12三角固定架、13連接桿、14主連接架、15連接鏈、16長度調節螺母、17固定柱。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種籃球訓練用籃筐調節裝置，包括固定底座1、固定支柱2、固定支點5、連接支架6、籃板輔助支架8、主連接架14和固定柱17，固定底座1上方安裝有固定支柱2，固定支柱2左表面安裝有高度調節螺母3，固定支柱2上方安裝有伸縮支柱4，且伸縮支柱4上方安裝有固定支點5，固定支點5上方安裝有連接支架6，連接支架6上方安裝有三角固定架12，且三角固定架12上方安裝有輔助固定架11，連接支架6右側安裝有籃板固定架7，且籃板固定架7上方安裝有籃板輔助支架8，籃板輔助支架8右側安裝有籃板9，連接支架6左側下方安裝有連接桿13，且連接桿13下方安裝有主連接架14，主連接架14通過連接鏈15與固定柱17連接，固定柱17右側安裝有長度調節螺母16，固定底座1為內部實心、加重結構，籃板輔助支架8共安裝有兩個，且兩個輔助支架8均勻安裝在籃板9左側，三角固定架12共安裝有兩個，且兩個三角固定架12均勻安裝在連接支架6上方，籃板9右側安裝有籃筐10。

工作原理：當使用一種籃球訓練用籃筐調節裝置時，首先將該籃球訓練用籃筐調節裝置移動到指定位置，固定好，使用時，首先可以通過旋轉高度調節螺母3，調節好伸縮支柱4的高度，然后在通過長度調節螺母16調節好連接鏈15的長度，使其連接支架6能夠很好的與籃板固定架7連接好，此時就可以使用該籃球訓練用籃筐調節裝置進行籃球訓練了，整個裝置完整運行。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
