本實用新型涉及體育教學與訓練技術領域，具體為一種體育用護墊。

背景技術：

目前，體育課的教學過程中或者體育鍛煉時，經常需要使用護墊對運動進行保護。

然現有技術中的體育運動墊的體積較大，不便于搬運，每次都需要多人協助搬運和鋪設，給體育課帶來很多不便，且運動人員在跳遠或跳高等體育訓練時跳落在護墊上，護墊沒有相應的防滑措施，會根據力的方向向前滑動，造成運動人員受到傷害，護墊易被水浸泡，沒有相應的防水措施，在清理污漬時還需拆分清洗，較為麻煩。

技術實現要素：

本實用新型的目的在于提供一種體育用護墊，以解決上述背景技術中提出的傳統的護墊不便于搬動，護墊使用時會根據力的方向向前滑動易造成運動人員受到傷害的問題。

為實現上述目的，本實用新型提供如下技術方案：一種體育用護墊，包括第一折疊護墊、第二折疊護墊、第三折疊護墊、橡膠防滑墊、提手、拉鏈、護墊外套、上硅PU墊層、薄荷包層、減震彈簧層和下硅PU墊層，所述第一折疊護墊與第二折疊護墊之間相連接，且第二折疊護墊與第三折疊護墊之間相連接，所述第一折疊護墊、第二折疊護墊和第三折疊護墊的護墊外套上均設置有橡膠防滑墊，所述第一折疊護墊的左右兩側均設置有提手，所述第一折疊護墊、第二折疊護墊和第三折疊護墊內部有外至內依次設置有護墊外套、上墊層、薄荷包層、減震彈簧層和下墊層，所述護墊外套上設置有拉鏈。

優選的，所述橡膠防滑墊設置在護墊外套的四個夾角處，且護墊外套的上下面均設置有橡膠防滑墊。

優選的，所述第一折疊護墊、第二折疊護墊和第三折疊護墊面積均相等，且第一折疊護墊、第二折疊護墊和第三折疊護墊為可折疊設計。

優選的，所述護墊外套采用PVC材質。

優選的，所述減震彈簧層上下兩面均設置有薄荷包層。

與現有技術相比，本實用新型的有益效果是：該體育用護墊為三組面積相等的可折疊護墊組成，且第一折疊護墊左右兩側設置有提手，方便該護墊的存放和取用，護墊外套采用PVC材質，有良好的防水性能，可以直接用水洗后擦拭干凈即可使用，方便快捷，解決傳統護墊易被水浸泡和清理污漬時還需拆分清洗的問題，護墊外套上下兩面四個夾角處均設置有橡膠防滑墊，起到防止護墊使用時滑動的作用，解決了運動人員在跳遠或跳高等體育訓練時跳落在護墊上，護墊沒有相應的防滑措施，會根據力的方向向前滑動，造成運動人員受到傷害的問題，護墊采用上硅PU墊層和下硅PU墊層專為運動設計的彈性系統，為運動提供實效的緩沖吸收和減震保護，通過回縮瞬間吸收沖擊力，緩沖后的受壓蓄勢形成向上的高回彈力，有效緩減護墊對腳踝、關節、韌帶的反作用力所造成的運動傷害，護墊內設置有薄荷包層，可散發出氣味，起到活化思維，使頭腦清晰，凈化室內空氣的作用。

附圖說明

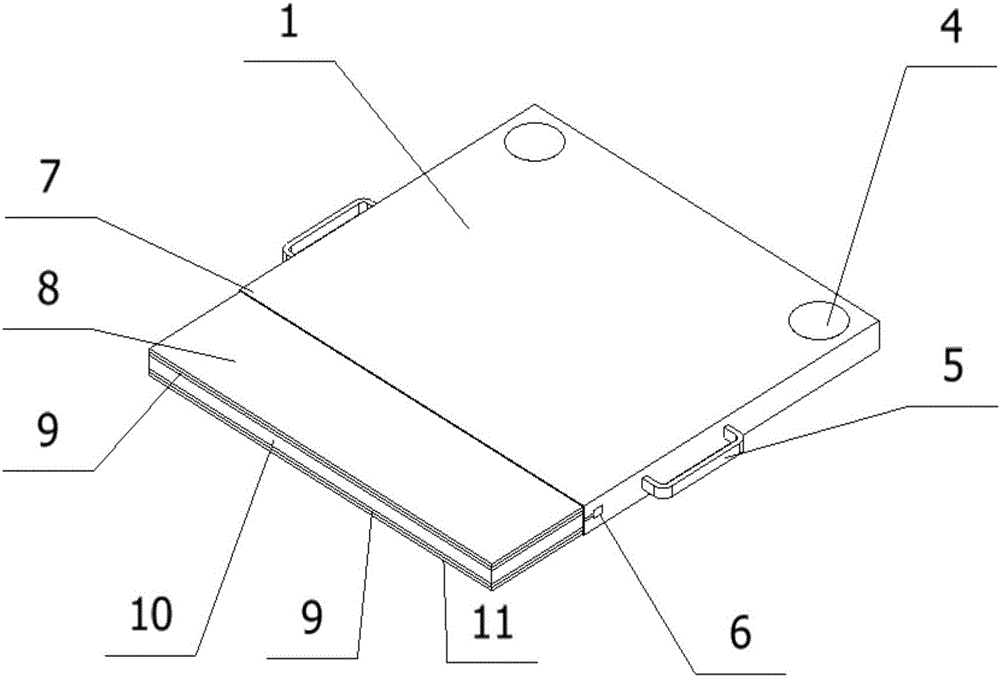

圖1為本實用新型結構示意圖；

圖2為本實用新型護墊內部結構示意圖。

圖中：1、第一折疊護墊，2、第二折疊護墊，3、第三折疊護墊，4、橡膠防滑墊，5、提手，6、拉鏈，7、護墊外套，8、上硅PU墊層，9、薄荷包層，10、減震彈簧層，11、下硅PU墊層。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種體育用護墊，包括第一折疊護墊1、第二折疊護墊2、第三折疊護墊3、橡膠防滑墊4、提手5、拉鏈6、護墊外套7、上硅PU墊層8、薄荷包層9、減震彈簧層10和下硅PU墊層11，第一折疊護墊1與第二折疊護墊2之間相連接，且第二折疊護墊2與第三折疊護墊3之間相連接，第一折疊護墊1、第二折疊護墊2和第三折疊護墊3的護墊外套7上均設置有橡膠防滑墊4，第一折疊護墊1的左右兩側均設置有提手5，第一折疊護墊1、第二折疊護墊2和第三折疊護墊3內部有外至內依次設置有護墊外套7、上墊層8、薄荷包層9、減震彈簧層10和下墊層11，護墊外套7上設置有拉鏈6。

上述實施例中，具體的，橡膠防滑墊4設置在護墊外套7的四個夾角處，且護墊外套7的上下面均設置有橡膠防滑墊4，起到防止護墊在使用時滑動的作用，保護運動人員不受到傷害，解決了運動人員在跳遠或跳高等體育訓練時跳落在護墊上，護墊沒有相應的防滑措施，會根據力的方向相前滑動，造成運動人員受到傷害的問題；

上述實施例中，具體的，第一折疊護墊1、第二折疊護墊2和第三折疊護墊3面積均相等，且第一折疊護墊1、第二折疊護墊2和第三折疊護墊3為可折疊設計，比傳統的護墊相比占用空間更少，且方便移動和存放；

上述實施例中，具體的，護墊外套7采用PVC材質，有良好的防水性能，可以直接用水洗后擦拭干凈即可使用，方便快捷，解決傳統護墊易被水浸泡和清理污漬時還需拆分清洗的問題；

上述實施例中，具體的，減震彈簧層10上下兩面均設置有薄荷包層9，可散發出氣味，起到活化思維，使頭腦清晰，凈化室內空氣的作用。

工作原理：在使用該體育用護墊時，首先需對整個體育用護墊有一個結構上的了解，第一折疊護墊1、第二折疊護墊2和第三折疊護墊3面積均相等，且三組護墊相連接為可折疊設計，使用時可展開使用，使用完畢后折疊在一起，通過第一折疊護墊1左右兩側設置的提手5進行移動，護墊外套7采用PVC材質，有良好的防水性能，可以直接用水洗后擦拭干凈即可使用，方便快捷，護墊外套7上下兩面四個夾角處均設置有橡膠防滑墊4，起到防止護墊在使用時滑動的作用，保護運動人員不受到傷害，護墊采用上硅PU墊層8和下硅PU墊層11專為運動設計的彈性系統，為運動提供實效的緩沖吸收和減震保護，通過回縮瞬間吸收沖擊力，緩沖后的受壓蓄勢形成向上的高回彈力，有效緩減護墊對腳踝、關節、韌帶的反作用力所造成的運動傷害，護墊內設置有薄荷包層9，可散發出氣味，起到活化思維，使頭腦清晰，凈化室內空氣的作用。

綜上所述，以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
