本發明涉及裝飾或觀賞空氣球，具體是一種充氣后自動內發光的空氣球。

背景技術：

現有空氣球一般都只有通過鮮艷的顏色或在空氣球的表面增加裝飾圖案或改變空氣球充氣后形狀來吸引消費者購買或玩耍，這些通用形產品已經難以吸引消費者的目光，消費者購買的欲望低。

技術實現要素：

為了解決上述技術問題，本產品提供一種結構簡單、設計合理，改變現有產品功能、吸引更加消費者購買的充氣后自動內發光的空氣球。

解決問題的技術方案如下：一種充氣后自動內發光的空氣球，空氣球包括彈性球體(1)，彈性球體(1)上設有空氣入口(11)，空氣入口(11)處固定有圓環圈(12)；所述彈性球體(1)的底部設有透氣孔(13)；所述彈性球體(1)內底部通過粘膠水固定連接有一電池盒(2)，電池盒(2)內安裝有電池(20)，所述電池盒(2)內底部設有一空氣進/出氣孔(21)，電池盒(2)與彈性球體(1)內底部密封連接，只有空氣進/出氣孔(21)與透氣孔(13)相通；所述電池盒(2)上安裝有電池盒蓋(22)，電池盒蓋(22)的頂部中間凸起一柱體(23)，柱體(23)的中間固定有導電彈性開關觸片(24)，導電彈性開關觸片(24)的底段穿過電池盒蓋(22)與電池(20)的正極連接；所述柱體(23)上設有與電池盒(2)相通的小孔(221)；所述電池盒蓋(22)的邊沿縱向延伸有若干片圍欄片(25)，若干片圍欄片(25)的頂部共同連接有一LED燈固定座(26)，LED燈固定座(26)的頂部固定有一LED燈(27)，反面向下延伸有一下凸柱(28)，凸柱(28)的中間穿插入有一彈性導電開關觸片(29)，彈性導電開關觸片(29)的上段穿過LED燈固定座(26)與LED燈(27)連接；所述所述彈性導電開關觸片(29)與導電彈性開關觸片(24)的片體長度均越過對方的本體，但不接觸；所述柱體(23)與下凸柱(28)之間密封連接有一彈性軟膠套管(30)，彈性軟膠套管(30)將彈性導電開關觸片(29)、導電彈性開關觸片(24)包裹在管內；所述電池(20)負極通過電線與LED燈(27)連接；當彈性球體(1)進氣膨漲時，彈性軟膠套管(30)受氣壓而收縮，將彈性導電開關觸片(29)、導電彈性開關觸片(24)擠壓在一起接觸導通電源使LED燈(27)亮，受擠壓后的彈性軟膠套管(30)內氣體通過小孔(221)、電池盒(2)、透氣孔(13)排出外界，相反，當彈性球體(1)出氣收縮時，彈性軟膠套管(30)復位，通過小孔(221)、電池盒(2)、透氣孔(13)排出外界吸入空氣，彈性導電開關觸片(29)與導電彈性開關觸片(24)自然彈開不接觸，LED燈(27)熄滅。

進一步：所述的電池(20)為紐扣電池。

進一步：所述彈性球體(1)外表面印刷有裝飾圖案。

進一步：所述彈性球體(1)為白色或藍色或紅色或粉紅色或青色。

本發明的優點為：本產品結構簡單，設計合理，當彈性球體進氣膨漲時，彈性軟膠套管受氣壓而收縮，將彈性導電開關觸片、導電彈性開關觸片擠壓在一起接觸導通電源使LED燈亮，受擠壓后的彈性軟膠套管內氣體通過小孔、電池盒、透氣孔排出外界，相反，當彈性球體出氣收縮時，彈性軟膠套管復位，通過小孔、電池盒、透氣孔排出外界吸入空氣，彈性導電開關觸片與導電彈性開關觸片自然彈開不接觸，LED燈熄滅。

附圖說明

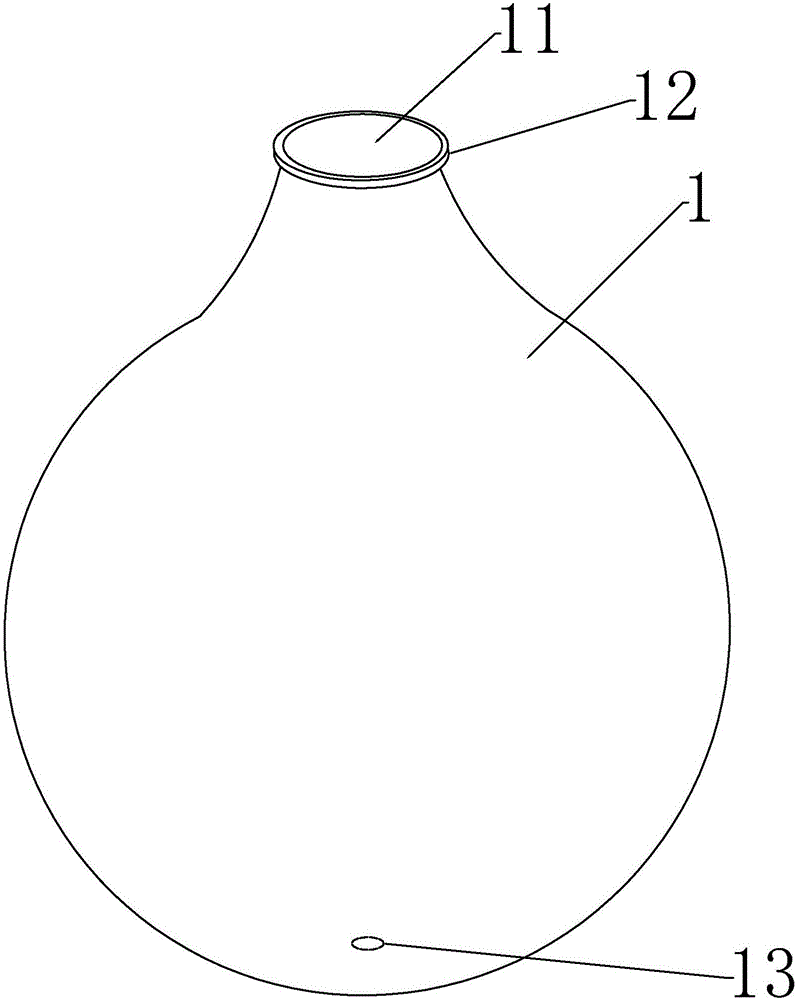

圖1為本發明產品的立體圖；

圖2為本發明產品的剖視圖；

圖3為本發明產品電池盒、電池盒蓋、LED燈固定座、彈性軟膠套管的組合安裝結構主視圖；

圖4為本發明產品電池盒、電池、電池盒蓋、LED燈固定座、彈性軟膠套管的組合安裝結構剖視圖；

圖5為本發明產品彈性軟膠套管受氣球膨漲后收縮使彈性導電開關觸片與導電彈性開關觸片接觸導通電源而使LED燈亮的結構示意圖。

具體實施方式

一種充氣后自動內發光的空氣球，空氣球包括彈性球體1，彈性球體1上設有空氣入口11，空氣入口11處固定有圓環圈12，空氣入口11用于充氣，圓環圈12用于手握防滑及充氣后扭按密封空氣入口11；所述彈性球體1的底部設有透氣孔13；所述彈性球體1內底部通過粘膠水固定連接有一電池盒2，電池盒2內安裝有電池20，所述電池盒2內底部設有一空氣進/出氣孔21，電池盒2與彈性球體1內底部粘式密封連接，只有空氣進/出氣孔21與透氣孔13相通，球體內的空氣不會進入到電池盒2及從透氣孔13漏氣；所述電池盒2上安裝有電池盒蓋22，電池盒蓋22的頂部中間凸起一柱體23，柱體23的中間穿接式固定有導電彈性開關觸片24，導電彈性開關觸片24的底段穿過電池盒蓋22與電池20的正極連接；電池20放入電池盒2后，在電池盒蓋22粘上粘膠水然后擰在電池盒2上，待粘膠水凝固后即與電池盒2密封連接；所述柱體23上設有與電池盒2相通的小孔221；所述電池盒蓋22的邊沿縱向延伸有若干片圍欄片25，若干片圍欄片25的頂部共同連接有一LED燈固定座26，LED燈固定座26的頂部固定有一LED燈27，反面向下延伸有一下凸柱28，凸柱28的中間穿插入有一彈性導電開關觸片29，彈性導電開關觸片29的上段穿過LED燈固定座26與LED燈27連接；所述彈性導電開關觸片29與導電彈性開關觸片24的片體長度均越過對方的尾端本體，但不接觸；所述柱體23與下凸柱28之間密封連接有一彈性軟膠套管30，彈性軟膠套管30將彈性導電開關觸片29、導電彈性開關觸片24包裹在管內；圍欄片25是防止氣球沒氣時避免外界硬性物擠壓彈性軟膠套管30而損壞彈性導電開關觸片29、導電彈性開關觸片24及防止兩者意外情況下的開關觸片碰觸導電而使LED燈27發亮；所述電池20負極通過電線與LED燈27連接；當彈性球體1進氣膨漲時，彈性軟膠套管30受氣壓而收縮，將彈性導電開關觸片29、導電彈性開關觸片24擠壓在一起接觸導通電源使LED燈27亮，受擠壓后的彈性軟膠套管30內氣體通過小孔221、電池盒2、透氣孔13排出外界(受擠壓后的彈性軟膠套管30內氣體流經小孔221，然后通過電池20與電池盒2內壁之間的間隙縫向空氣進/出氣孔21流出，然后從透氣孔13排出外界)，相反，當彈性球體1出氣收縮時，彈性軟膠套管30復位，通過小孔221、電池盒2、透氣孔13排出外界吸入空氣，彈性導電開關觸片29與導電彈性開關觸片24自然彈開不接觸，LED燈27熄滅。

所述的電池20為紐扣電池。

所述彈性球體1外表面印刷有裝飾圖案。

所述彈性球體1為白色或藍色或紅色或粉紅色或青色。
