本發明涉及一種戶外健身器材，具體是多功能迷宮鍛煉器。

背景技術：

今年來，戶外健身器材的數量和種類都不斷增長，在市面上出現了滿足人們各種鍛煉需要的健身器材，可以使人們身體的各部位得到充分的活動和鍛煉。然而，同時能起到活動身體和鍛煉腦力效果的健身器材并不多見。迷宮手臂鍛煉器作為一種可以同時活動身體并且鍛煉腦力的戶外健身器材逐漸進入人們的視線。

我國實用新型專利cn206026986u公開了一種迷宮式智力健身器材，健身者可以通過移動著力件使行走件在迷宮移動尋找出口的方式，實現了智力開發以及鍛煉身體的目的。然而該實用新型專利介紹的迷宮式智力健身器材功能較為單一，實現迷宮行走的結構較為復雜，市場前景差。

技術實現要素：

本發明要解決的技術問題是提供多功能迷宮鍛煉器，不僅可以同時實現活動身體和鍛煉腦力的效果，還具有多種功能，市場前景廣闊。

為了解決上述技術問題，本發明提供的技術方案如下：

多功能迷宮鍛煉器，包括兩根豎直的平行立柱，立柱之間設有連接兩立柱的橫梁板，立柱與橫梁板構成門框結構。在兩根立柱上，橫梁板的下方安裝固定有迷宮組件，迷宮組件包括設有交錯連接的通槽的迷宮面板以及行走組件。行走組件包括導向軸以及分別固定連接在導向軸兩端的手柄和止脫塊，導向軸處于通槽中，手柄和防脫塊分別位于迷宮面板的兩側，防脫塊的尺寸大于通槽的寬度。在兩根立柱上對應迷宮面板的位置還固定安裝有宣傳面板，防脫塊位于宣傳面板與迷宮面板之間。立柱上還刻有長度刻度。采用這樣的結構，健身者可以在迷宮面板上移動行走組件，可以達到活動手臂的目的，同時需要思考尋找出口，鍛煉了腦力。不僅如此，宣傳面板的設置可以遮蓋迷宮組件的背部，防止有人在移動行走組件時他人將手伸入通槽中造成人身損害，同時可以起到宣傳欄或者廣告牌的作用，也使得健身器材的外形更加美觀。而在立柱上刻有長度刻度，則有測量身高的作用。因此整個器材功能多樣，市場前景廣闊。

進一步的，迷宮面板上還設有鉸接的活動擋塊以及容納槽，活動擋塊置于容納槽內時不阻礙行走組件的移動，活動擋塊置于通槽內時阻礙行走組件的移動。由于固定的迷宮路線經過幾次游戲后，由于路線已被記憶而喪失游戲的樂趣及挑戰性，易導致該迷宮游戲乏人問津，逐漸荒廢，故須經常更換其迷宮路線，來持續保持迷宮游戲的新鮮感，而采用活動擋塊結構，可以實現迷宮線路的變動。

進一步的，兩根立柱上分別設有多個凸耳，凸耳內設有螺紋孔，所述迷宮面板和宣傳面板靠近邊緣且對應螺紋孔處設有通孔。迷宮面板和宣傳面板通過元寶螺釘固定在凸耳上，迷宮面板和宣傳面板均采用活動安裝的方式。

進一步的，迷宮面板上還設有第一調整槽，第一調整槽以迷宮面板下邊緣的通孔為起點向迷宮面板上邊緣延伸，第一調整槽的寬度大于等于通孔的直徑，長度大于相鄰兩個凸耳的間距。在迷宮面板上設置第一調整槽，不同身高的健身者可以方便地根據需求調整迷宮面板的高度。

進一步的，宣傳面板內設有內腔，內腔的口部位于宣傳面板的上邊緣。宣傳面板中部還設有透明面板。可以定期或不定期更換內腔中的宣傳板或者廣告板，豐富宣傳內容的同時使得器材外觀多變。

進一步的，宣傳面板上還設有第二調整槽，第二調整槽以宣傳面板下邊緣的通孔為起點向宣傳面板上邊緣延伸，第二調整槽的寬度大于等于通孔的直徑且長度大于相鄰兩個凸耳的間距。在宣傳面板上設置調第二整槽，操作者可以方便地拆卸宣傳板面，對宣傳內容進行更換。

進一步的，宣傳面板的上邊緣還設有擋水板，擋水板完全覆蓋內腔的口部。擋水板通過元寶螺釘固定在宣傳面板上。由于器材安裝于戶外，雨水容易將安裝在宣傳面板內的宣傳板或者廣告板淋濕浸泡，因此在宣傳面板的上邊緣設置了擋水板。

進一步的，行走組件還包括軸承，軸承套裝在導向軸上。在導向軸上加裝軸承，可以提高行走組件移動的流暢性，提高器材的耐用度。

進一步的，手柄為三角形柱體，所述柱體的側棱倒成圓角。采用這樣的手柄，手感舒適。

進一步的，橫梁板兩側設有頂篷組件。頂篷組件包括固定連接在橫梁板上的空心管，插裝在空心管內的骨架以及覆蓋并固定在骨架上的篷布。由于器材安裝于戶外，頂篷組件的設置可以保護健身者或者閱讀宣傳信息者免受雨水和烈日的侵襲。

總之，這樣的多功能迷宮鍛煉器不僅可以同時實現活動身體和鍛煉腦力的效果，還具有多種功能，市場前景廣闊。

附圖說明

下面結合附圖和具體實施方式對本發明做進一步的詳細說明：

圖1是本實施例多功能迷宮鍛煉器的結構示意圖；

圖2是本實施例多功能迷宮鍛煉器正視圖；

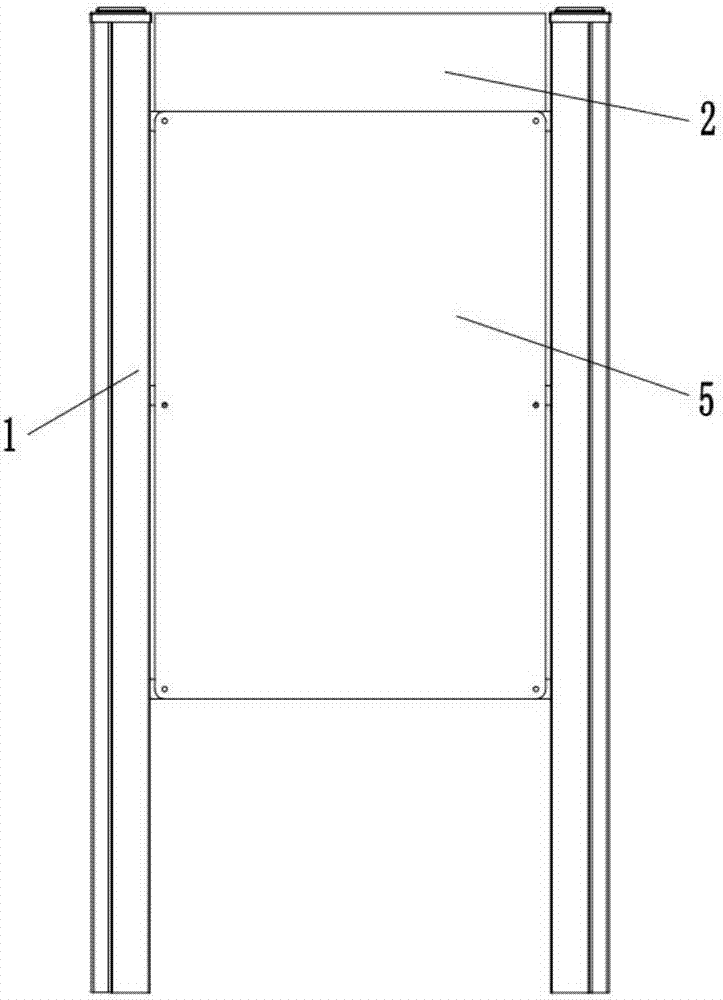

圖3是本實施例多功能迷宮鍛煉器后視圖；

圖4是本實施例行走組件的結構示意圖；

圖5是本實施例多功能迷宮鍛煉器進一步實施方式迷宮面板一側的結構示意圖；

圖6是圖5中a的局部放大圖；

圖7是圖5中b的局部放大圖；

圖8是本實施例多功能迷宮鍛煉器進一步實施方式宣傳面板一側的結構示意圖；

圖9是本實施例宣傳面板以及擋水板的爆炸示意圖；

圖10是本實施例行走組件進一步實施方式的結構示意圖；

圖11是本實施例行走組件進一步實施方式的爆炸示意圖；

圖12是本實施例頂篷組件結構示意圖；

圖13是本實施例頂篷組件爆炸示意圖；

其中，1,、立柱，11、長度刻度，12、凸耳，2、橫梁板，3、迷宮面板，31、通槽，32、活動擋塊，33、容納槽，34、第一調整槽，4、行走組件，41、導向軸，42、手柄，43、止脫塊，44、軸承，5、宣傳面板，51、內腔的口部，52、透明面板，53、第二調整槽，54、擋水板，6、元寶螺釘，7、頂篷組件，71、空心管，72、骨架，73、篷布。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1、圖2和圖3所示的多功能迷宮鍛煉器，包括兩根豎直的平行立柱1，立柱1之間設有連接兩立柱1的橫梁板2，立柱1與橫梁板2構成門框結構。在兩根立柱1上，橫梁板2的下方安裝固定有迷宮組件，迷宮組件包括設有交錯連接的通槽的迷宮面板3以及行走組件4。如圖4所示的行走組件4包括導向軸41以及分別固定連接在導向軸41兩端的手柄42和止脫塊43，導向軸41處于通槽31中，手柄42和防脫塊43分別位于迷宮面板3的兩側，防脫塊43的尺寸大于通槽31的寬度。在兩根立柱1上對應迷宮面板3的位置還固定安裝有宣傳面板5，防脫塊43位于宣傳面板5與迷宮面板3之間。立柱1上還刻有長度刻度11。

作為更進一步的實施方式，如圖5所示，迷宮面板3上還設有鉸接的活動擋塊32以及容納槽33。活動擋塊32置于容納槽33內時不阻礙行走組件4的移動，如圖6所示。活動擋塊32置于通槽31內時阻礙行走組件4的移動，如圖7所示。由于固定的迷宮路線經過幾次游戲后，由于路線已被記憶而喪失游戲的樂趣及挑戰性，易導致該迷宮游戲乏人問津，逐漸荒廢，故須經常更換其迷宮路線，來持續保持迷宮游戲的新鮮感，而采用活動擋塊32結構，可以實現迷宮線路的變動。

如圖5和圖8所示，兩根立柱1上分別設有多個凸耳12，凸耳12內設有螺紋孔，所述迷宮面板3和宣傳面板5靠近邊緣且對應螺紋孔處設有通孔，所述迷宮面板3和宣傳面板5通過元寶螺釘6固定在凸耳12上。迷宮面板3和宣傳面5板均采用活動安裝的方式。

如圖5所示，迷宮面板3上還設有第一調整槽34，第一調整槽34以迷宮面板3下邊緣的通孔為起點向迷宮面板3上邊緣延伸，第一調整槽34的寬度大于等于通孔的直徑，長度大于相鄰兩個凸耳的間距。在迷宮面板3上設置第一調整槽34，不同身高的健身者可以方便地根據需求調整迷宮面板3的高度。調整時，旋下迷宮面板3頂部和中部的元寶螺釘6，旋松迷宮面板3下部的元寶螺釘6，將迷宮面板沿旋松的元寶螺釘6下移，此時元寶螺釘6移到迷宮面板3的中部并將其擰緊，然后旋上上部和下部的元寶螺釘6即可完成調整，整個過程不需要將迷宮面板3拆卸下來，省時省力。

如圖8和圖9所示，宣傳面板5內設有內腔，內腔的口部51位于宣傳面板5的上邊緣。宣傳面板5中部還設有透明面板52。可以定期或不定期更換內腔中的宣傳板或者廣告板，豐富宣傳內容的同時使得器材外觀多變。

宣傳面板5上還設有第二調整槽53，第二調整槽51以宣傳面板5下邊緣的通孔為起點向宣傳面板5上邊緣延伸，第二調整槽51的寬度大于等于通孔的直徑且長度大于相鄰兩個凸耳12的間距。更換宣傳板或廣告板時，按照前面所述的調整迷宮面板3的方法，將宣傳面板5下移，操作者就可以輕松地將安裝在宣傳面板5內腔中的宣傳板或者廣告板更換，而不必將宣傳面板5拆卸下來。

宣傳面板5的上邊緣還設有擋水板54，擋水板54完全覆蓋內腔的口部51，擋水板通過元寶螺釘6固定在宣傳面板5上。由于器材安裝于戶外，雨水容易將安裝在宣傳面板5內的宣傳板或者廣告板淋濕浸泡，因此在宣傳面板5的上邊緣設置了擋水板54。器材上螺接處都采用元寶螺釘6，不用另外的工具即可完成所有的安裝或拆卸工作。

如圖10和圖11所示的行走組件4還包括軸承44，軸承44套裝在導向軸41上。在導向軸41上加裝軸承44，可以提高行走組件移動的流暢性，提高器材的耐用度。

手柄42為三角形柱體，所述柱體的側棱倒成圓角。采用這樣的手柄42，手感舒適。

如圖5和圖8所示，橫梁板2兩側設有頂篷組件7。如圖12和圖13所示，頂篷組件7包括固定連接在橫梁板2上的空心管71，插裝在空心管71內的骨架72以及覆蓋并固定在骨架72上的篷布73。由于器材安裝于戶外，頂篷組件7的設置可以保護健身者或者閱讀宣傳信息者免受雨水和烈日的侵襲。

采用這樣的結構，健身者可以在迷宮面板3上移動行走組件4，可以達到活動手臂的目的，同時需要思考尋找出口，鍛煉了腦力。不僅如此，宣傳面板5的設置可以遮蓋迷宮組件的背部，防止有人在移動行走組件時他人將手伸入通槽中造成人身損害，同時可以起到宣傳欄或者廣告牌的作用，也使得健身器材的外形更加美觀。而在立柱1上刻有長度刻度11，則有測量身高的作用。因此整個器材功能多樣，市場前景廣闊。

總之，以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
