本發明涉及一種健身器材，更具體的說是涉及一種方便折疊的跑步機。

背景技術：

跑步機是家庭及健身房常備的健身器材，而且是當今家庭健身器材中最簡單的一種，是家庭健身器的最佳選擇。

但是跑步機的體積一般較大，在家中在不使用的時候，很占體積，不方便收納。

技術實現要素：

針對現有技術存在的不足，本發明的目的在于提供一種方便折疊的跑步機。

為實現上述目的，本發明提供了如下技術方案：

一種方便折疊的跑步機，包括底架，所述底架上設置有支撐桿，所述底架上還設置定位銷，所述支撐桿上設置有弧形槽，所述定位銷位于弧形槽內，所述弧形槽端部設置有定位槽，所述定位銷位于定位槽時限制支撐桿運動，所述定位銷位于弧形槽時所述支撐桿能夠朝向或者背離底架運動，所述定位銷一端伸出弧形槽和定位槽外，所述底架上還活動連接有鎖板，所述鎖板上設置有供定位銷插入的銷孔。

作為本發明的進一步改進，所述支撐桿上設置有弧形凸沿，所述弧形凸沿朝向鎖板設置，所述弧形凸沿位于兩定位槽之間的位置，所述定位銷位于弧形槽時弧形凸沿與鎖板抵觸，且保持鎖板遠離定位銷。

作為本發明的進一步改進，所述鎖板鉸接在底架上，所述鎖板和底架上設置有保持鎖板朝向支撐桿運動的扭簧。

作為本發明的進一步改進，所述底架上設置有限位板，所述限位板鉸接在底架上，所述定位銷設置在限位板上。

作為本發明的進一步改進，所述限位板上還設置有延伸板，所述延伸板與限位板呈v字型。

作為本發明的進一步改進，所述限位板和底架之間設置有拉簧，所述拉簧一端與限位板連接，另一端與底架固定連接。

作為本發明的進一步改進，所述支撐桿包括桿體和安裝片，所述弧形槽設置在安裝片上，所述安裝片固定連接在桿體上，所述桿體鉸接在底架上，所述底架上設置有第一鉸接塊，所述第一鉸接塊上設置有第一通孔，所述安裝片上設置有安裝柱，所述桿體上設置有第二通孔，所述安裝柱同時穿過第一通孔和第二通孔，且伸出第一通孔外，所述安裝柱穿出第一通孔的部分設置有螺紋桿，所述螺紋桿上螺紋連接有第一螺母，所述安裝柱與桿體固定連接，所述安裝柱鉸接于第一通孔處，所述第一鉸接塊被夾持與第一螺母和桿體之間，所述第一通孔內設置有第一套管，所述安裝柱從第一套管中穿過。

作為本發明的進一步改進，所述定位銷背向弧形槽的一端延伸至支撐桿外，所述定位銷背向弧形槽的一側設置有掛槽，所述拉簧一端勾住掛槽。

作為本發明的進一步改進，所述底架上設置有用于鉸接限位板的第二鉸接塊，所述第二鉸接塊上設置有第三通孔，所述第一鉸接塊上設置有第四通孔，所述限位板上設置于轉動軸，所述第三通孔和第一通孔中同時穿設有第二套管，所述轉動軸穿過第二套管，且一端伸出第四通孔外，且伸出第四通孔外的部分設置有螺紋柱，所述螺紋柱上螺紋連接有第二螺母。

作為本發明的進一步改進，所述底架上設置有第三鉸接塊所述第三鉸接塊上設置有鉸接槽，所述鎖板上設置有鉸接板，所述鉸接板上固定連接有鉸接軸，所述鉸接軸穿過鉸接板和第三鉸接塊，且位于鉸接槽內，所述扭簧套接在鉸接軸上，所述鎖板兩側設置有彎折板，所述彎折板與鎖板之間的連接處設置有弧形倒角。

本發明的有益效果，通過上述技術方案，在現有技術中人主要站在底架上進行跑步，同時底架上的支撐桿主要是用來安裝扶手的，使得人在跑步時能夠扶著扶手，進行運動。而本申請的主要改進在于，通過控制定位銷的位置，來控制支撐桿能否朝向底座運動。當定位銷脫離定位槽時，定位銷位于弧形槽內，這樣就可以使得支撐桿朝向和背向底架進行運動，弧形槽作為運動的軌跡，與定位銷配合，能夠控制支撐桿沿著預定軌跡運動，當支撐桿運動至底架時，為收納狀態。當支撐桿遠離支撐桿，到達與底架豎直的狀態時，為打開狀態。同時通過弧形槽端部定位槽的設置，當定位銷運動至弧形槽的兩個端部時，即為收納狀態或者打開狀態，此時定位銷會進入到定位槽中，之后再將活動連接在底架上的鎖板朝向定位銷運動，使得定位銷插入到銷孔中去，這樣就對于定位銷起到了固定作用，從而保證了整體的固定作用。而其中定位槽的設置，可以存在兩種方式，第一種即為在其中一個端部設置，而第二種則為兩個端部均設置定位槽，上述兩種方式均在本申請的保護范圍內。

附圖說明

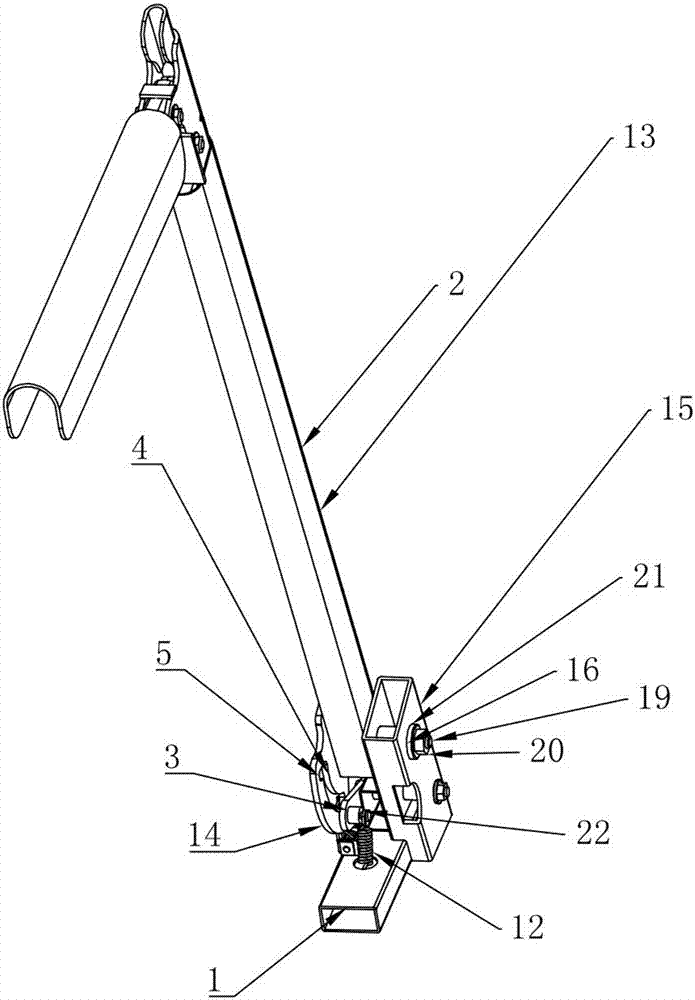

圖1為本發明的整體結構圖；

圖2為本發明的局部結構圖；

圖3為本發明的爆炸結構圖；

圖4為本發明的a出局部放大圖。

1、底架；2、支撐桿；3、定位銷；4、弧形槽；5、定位槽；6、鎖板；7、銷孔；8、弧形凸沿；9、扭簧；10、限位板；11、延伸板；12、拉簧；13、桿體；14、安裝片；15、第一鉸接塊；16、第一通孔；17、安裝柱；18、第二通孔；19、螺紋桿；20、第一螺母；21、第一套管；22、掛槽；23、第二鉸接塊；24、第三通孔；25、第四通孔；26、轉動軸；27、第二套管；28、第二螺母；29、第三鉸接塊；30、鉸接槽；31、鉸接軸；32、彎折板；33、弧形倒角；34、鉸接板；35、螺紋柱。

具體實施方式

下面將結合附圖所給出的實施例對本發明做進一步的詳述。

參照圖1至4所示，本實施例的

一種方便折疊的跑步機，包括底架1，所述底架1上設置有支撐桿2，所述底架1上還設置定位銷3，所述支撐桿2上設置有弧形槽4，所述定位銷3位于弧形槽4內，所述弧形槽4端部設置有定位槽5，所述定位銷3位于定位槽5時限制支撐桿2運動，所述定位銷3位于弧形槽4時所述支撐桿2能夠朝向或者背離底架1運動，所述定位銷3一端伸出弧形槽4和定位槽5外，所述底架1上還活動連接有鎖板6，所述鎖板6上設置有供定位銷3插入的銷孔7。

通過上述技術方案，在現有技術中人主要站在底架1上進行跑步，同時底架1上的支撐桿2主要是用來安裝扶手的，使得人在跑步時能夠扶著扶手，進行運動。而本申請的主要改進在于，通過控制定位銷3的位置，來控制支撐桿2能否朝向底座運動。當定位銷3脫離定位槽時，定位銷3位于弧形槽4內，這樣就可以使得支撐桿2朝向和背向底架1進行運動，弧形槽4作為運動的軌跡，與定位銷3配合，能夠控制支撐桿2沿著預定軌跡運動，當支撐桿2運動至底架1時，為收納狀態。當支撐桿2遠離支撐桿2，到達與底架1豎直的狀態時，為打開狀態。同時通過弧形槽4端部定位槽5的設置，當定位銷3運動至弧形槽4的兩個端部時，即為收納狀態或者打開狀態，此時定位銷3會進入到定位槽5中，之后再將活動連接在底架1上的鎖板6朝向定位銷3運動，使得定位銷3插入到銷孔7中去，這樣就對于定位銷3起到了固定作用，從而保證了整體的固定作用。而其中定位槽5的設置，可以存在兩種方式，第一種即為在其中一個端部設置，而第二種則為兩個端部均設置定位槽5，上述兩種方式均在本申請的保護范圍內。

作為改進的一種具體實施方式，所述支撐桿2上設置有弧形凸沿8，所述弧形凸沿8朝向鎖板6設置，所述弧形凸沿8位于兩定位槽5之間的位置，所述定位銷3位于弧形槽4時弧形凸沿8與鎖板6抵觸，且保持鎖板6遠離定位銷3。

通過上述技術方案，通過弧形凸沿8的設置，能夠使得在定位銷3脫離定位槽5之后，由于弧形凸沿8的設置能夠將鎖板6頂開，這樣就可以保持鎖板6不會與定位銷3接觸，也保證了定位銷3不會再次落入銷孔7中。保證了在支撐桿2運動過程中，不會受到鎖板6影響。

作為改進的一種具體實施方式，所述鎖板6鉸接在底架1上，所述鎖板6和底架1上設置有保持鎖板6朝向支撐桿2運動的扭簧9。

通過上述技術方案，通過扭簧9的設置，保持鎖板6朝向支撐桿2運動，即當定位銷3離開弧形槽進入定位槽5時，也就是鎖板6不再與弧形凸沿8抵觸時，能夠在扭簧9的作用下，保持定位銷3進入到定位槽5中。

作為改進的一種具體實施方式，所述底架1上設置有限位板10，所述限位板10鉸接在底架1上，所述定位銷3設置在限位板10上。

通過上述技術方案，限位板10鉸接在底架1上，這樣就可以通過帶動限位板10運動，來控制定位銷3的位置變化，這種控制方式較為簡單，易于操作。

作為改進的一種具體實施方式，所述限位板10上還設置有延伸板11，所述延伸板11與限位板10呈v字型。

通過上述技術方案，通過延伸板11的設置，并且延伸板11與限位板10呈v字型，限位板10上的鉸接點位于延伸板11和限位板10的連接處，這樣就可以只帶動延伸板11，就可以帶動限位板10以鉸接點為圓心進行轉動。

作為改進的一種具體實施方式，所述限位板10和底架1之間設置有拉簧12，所述拉簧12一端與限位板10連接，另一端與底架1固定連接。

通過上述技術方案，在限位板10和底座之間設置拉簧12，能夠保證限位板10始終朝向底座運動，從而保證限位板10上的定位銷3能夠在弧形槽4中運動時，當運動到定位槽的位置時，定位銷3能夠注定陷入到定位槽5中。

作為改進的一種具體實施方式，所述支撐桿2包括桿體13和安裝片14，所述弧形槽4設置在安裝片14上，所述安裝片14固定連接在桿體13上，所述桿體13鉸接在底架1上，所述底架1上設置有第一鉸接塊15，所述第一鉸接塊15上設置有第一通孔16，所述安裝片14上設置有安裝柱17，所述桿體13上設置有第二通孔18，所述安裝柱17同時穿過第一通孔16和第二通孔18，且伸出第一通孔16外，所述安裝柱17穿出第一通孔16的部分設置有螺紋桿19，所述螺紋桿19上螺紋連接有第一螺母20，所述安裝柱17與桿體13固定連接，所述安裝柱17鉸接于第一通孔16處，所述第一鉸接塊15被夾持與第一螺母20和桿體13之間，所述第一通孔16內設置有第一套管21，所述安裝柱17從第一套管21中穿過。

通過上述技術方案，通過第一鉸接塊15的設置，使得桿體13能夠被鉸接在第一鉸接塊15上，而鉸接方式則通過安裝柱17，安裝柱17與安裝片14固定連接，依次通過第二通孔18和第一通孔16，同時第一通孔16中設置有了第一套管21，這樣就形成了與第一通孔16的鉸接，并且從第一通孔16伸出一端設置有螺紋桿19，之后擰入第一螺母20，將第一鉸接塊15夾持，這樣就防止了桿體13從第一鉸接塊15中掉落，起到了限位作用。

作為改進的一種具體實施方式，所述定位銷3背向弧形槽4的一端延伸至支撐桿2外，所述定位銷3背向弧形槽4的一側設置有掛槽22，所述拉簧12一端勾住掛槽22。

通過上述技術方案，通過掛槽22的設置，方便了拉簧12的安裝，拉簧12只需要勾住掛槽22即可，同時，在連接上通過定位銷3固定拉簧12，也節省了空間，使得整體結構更加緊湊。

作為改進的一種具體實施方式，所述底架1上設置有用于鉸接限位板10的第二鉸接塊23，所述第二鉸接塊23上設置有第三通孔24，所述第一鉸接塊15上設置有第四通孔25，所述限位板10上設置于轉動軸26，所述第三通孔24和第四通孔25中同時穿設有第二套管27，所述轉動軸26穿過第二套管27，且一端伸出第四通孔25外，且伸出第四通孔25外的部分設置有螺紋柱35，所述螺紋柱35上螺紋連接有第二螺母28。

通過上述技術方案，通過第二鉸接塊23的設置，能夠提供限位板10的鉸接，同時轉動軸26穿過第三通孔24和第四通孔25中的第二套管27中，這樣就可以使得轉動軸26能夠在第二套管27中轉動，形成鉸接結構，同時轉動軸26是設置在限位板10上的，這樣就可以形成限位板10和轉動軸26的鉸接結構。同時通過螺紋柱的設置，能夠通過第二螺母28的擰入，將第一鉸接塊15和第二鉸接塊23固定在一起，這樣一根轉動軸26既可以形成鉸接結構又可以起到固定的。

作為本發明的進一步改進，所述底架1上設置有第三鉸接塊29，所述第三鉸接塊29上設置有鉸接槽30，所述鎖板6上設置有鉸接板34，所述鉸接板34上固定連接有鉸接軸31，所述鉸接軸31穿過鉸接板34和第三鉸接塊29，且位于鉸接槽30內，所述扭簧9套接在鉸接軸31上，所述鎖板6兩側設置有彎折板32，所述彎折板32與鎖板6之間的連接處設置有弧形倒角33。

通過上述技術方案，鉸接軸31穿過第三鉸接塊29，鉸接軸31位于鉸接槽30內，此時扭簧9套接在鉸接軸31上，這樣就可以對扭簧9形成了一個固定作用，防止扭簧9脫落。同時，弧形倒角33的設置，能夠在進入弧形凸沿8的時候可以沿著弧形倒角33進入，使得整體運動更加流暢。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
