本實用新型涉及攀爬輔助工具的技術領域，更具體地說是涉及樹木攀爬輔助工具的技術領域。

背景技術：

在電網輸電線路的周圍，經常會出現樹木生長對電纜線路造成遮擋，需要將樹木多余枝干鋸除的情況，在電線故障的情況中，也有很大部分是因為斷裂的樹枝將電線壓壞的情況，需要檢修人員爬到樹上，將壓在電線上的斷裂樹枝進行清除，在上述情況中，均需要維修人員攀爬到樹木上進行作業。目前，市面上還未出現專門用于樹木攀爬的裝置，維修人員一般通過徒手攀爬的方式或使用水泥電線桿攀爬器進行攀爬，而徒手攀爬危險系數較大；使用水泥電線桿攀爬器進行攀爬時，由于樹木的樹皮表面一般較為濕滑，這種水泥電線桿攀爬器不是十分適合樹木的攀爬，其摩擦抓緊力較差，容易發生打滑現象，且在攀爬的過程中，水泥電線桿攀爬器很容易將樹皮蹭破，導致攀爬器更容易打滑，存在一定的安全隱患。

技術實現要素：

本實用新型的目的就是為了解決上述之不足而提供一種結構簡單，設計合理，抓緊力強，不易打滑，十分適合樹木攀爬的樹木攀爬用簡易式輔助工具。

本實用新型為了解決上述技術問題而采用的技術解決方案如下：

樹木攀爬用簡易式輔助工具，它主要包括有主卡桿、副卡桿、支座、卡板、踏板和鎖緊帶，所述主卡桿呈J形，在該主卡桿的前部內側安裝有橡膠條，在該主卡桿前部設置有防滑爪，該防滑爪朝主卡桿內側斜向上方向傾斜，所述副卡桿上設置有導向套，副卡桿通過該導向套活動套置在主卡桿上，在主卡桿的端部設置有與導向套相對應的限位擋塊，所述踏板固定安裝在副卡桿上，該踏板的兩側部分別開設有相對應的安裝孔，所述鎖緊帶穿置在安裝孔內，并通過鎖定機構進行鎖定，所述支座活動安裝在副卡桿上，所述卡板固定安裝在支座上，該卡板呈弧形，該卡板與主卡桿呈相互傾斜布置。

所述鎖定機構由鎖扣和鎖銷構成，所述鎖扣呈口字形，所述鎖銷的后端活動安裝在鎖扣的后側部，鎖銷的前端搭置在鎖扣的前側部，所述鎖緊帶上開設有呈排的鎖定孔，所述鎖緊帶的一端與鎖扣的后側部相連接，該鎖緊帶的另一端從鎖扣中部穿過，所述鎖銷穿置在鎖緊帶的鎖定孔內，將鎖緊帶的前后部鎖定在一起。

所述主卡桿的橫截面呈三角形。

所述卡板為橡膠材質。

所述橡膠條上開設有沉頭孔，在主卡桿上開設有與該沉頭孔相對應的螺紋孔，在該沉頭孔和螺紋孔內穿置有螺栓，將橡膠條固定安裝在主卡桿上。

所述副卡桿上設置有支桿，所述踏板的底部焊接安裝在該支桿上，踏板表面設置有防滑凸臺。

所述副卡桿上設置有底座，所述支座的后部和該底座上分別開設有相對應的孔，在該孔內活動穿置有銷軸，支座通過該銷軸活動安裝在底座上。

本實用新型采用上述技術解決方案所能達到的有益效果是：主卡桿前部設置有防滑爪，該防滑爪朝主卡桿內側斜向上方向傾斜，使得防滑爪在提高攀爬抓緊力的同時，防滑爪不會卡入樹皮內而造成脫出困難的現象，卡板與主卡桿呈相互傾斜布置，使該樹木攀爬用簡易式輔助工具更易與樹干表面貼合，提高抓緊力。在進行攀爬時，將該樹木攀爬用簡易式輔助工具呈傾斜狀卡置在樹干上，通過主卡桿內側的橡膠條和卡板與樹干表皮接觸卡緊，橡膠條和橡膠材質的卡板可增加與樹皮之間的摩擦，同時使樹皮不容易被蹭破，防止攀爬過程中發生打滑的現象，使得攀爬更加牢固穩定，該樹木攀爬用簡易式輔助工具結構簡單，使用方便，也可適用于水泥電線桿和鋼制電線桿的攀爬。

附圖說明

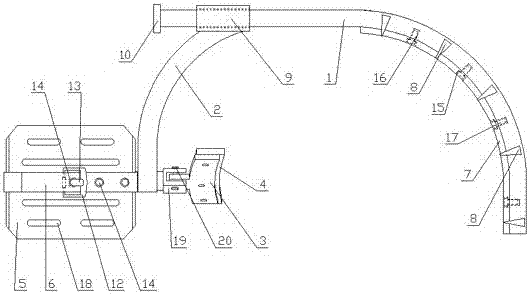

圖1為本實用新型的結構示意圖；

圖2為圖1的俯視結構示意圖。

具體實施方式

由圖1和圖2所示，樹木攀爬用簡易式輔助工具，它主要包括有主卡桿1、副卡桿2、支座3、卡板4、踏板5和鎖緊帶6，所述主卡桿1呈J形，該主卡桿1的橫截面呈三角形。在該主卡桿1的前部內側安裝有橡膠條7，所述橡膠條7上開設有沉頭孔15，在主卡桿1上開設有與該沉頭孔15相對應的螺紋孔16，在該沉頭孔15和螺紋孔16內穿置有螺栓17，將橡膠條7固定安裝在主卡桿1上。在主卡桿1前部設置有防滑爪8，該防滑爪8朝主卡桿1內側斜向上方向傾斜，使得防滑爪8在提高攀爬抓緊力的同時，防滑爪8不會卡入樹皮內而造成脫出困難的現象。所述副卡桿2上設置有導向套9，副卡桿2通過該導向套9活動套置在主卡桿1上，在主卡桿1的端部設置有與導向套9相對應的限位擋塊10，所述副卡桿2上設置有支桿21，所述踏板5的底部焊接安裝在該支桿21上，踏板5表面設置有防滑凸臺18。踏板5的兩側部分別開設有相對應的安裝孔11，所述鎖緊帶6穿置在安裝孔11內，并通過鎖定機構進行鎖定，所述鎖定機構由鎖扣12和鎖銷13構成，所述鎖扣12呈口字形，所述鎖銷13的后端活動安裝在鎖扣12的后側部，鎖銷13的前端搭置在鎖扣12的前側部，所述鎖緊帶6上開設有呈排的鎖定孔14，鎖緊帶6的一端與鎖扣12的后側部相連接，該鎖緊帶6的另一端從鎖扣12中部穿過，所述鎖銷13穿置在鎖緊帶6的鎖定孔14內，將鎖緊帶6的前后部鎖定在一起。在進行攀爬時，攀爬人員的腳踩置在踏板5上，通過鎖緊帶6和鎖定機構將攀爬人員的腳緊固在踏板5上 ，通過將鎖銷13穿置在鎖緊帶6上不同的鎖定孔14內，可調節鎖緊帶6的松緊程度。所述副卡桿2上設置有底座19，所述支座3的后部和該底座19上分別開設有相對應的孔，在該孔內活動穿置有銷軸20，支座3通過該銷軸20活動安裝在底座19上。所述卡板4固定安裝在支座3上，該卡板4呈弧形，并為橡膠材質，該卡板4與主卡桿1呈相互傾斜布置，使該樹木攀爬用簡易式輔助工具更易與樹干表面貼合，提高抓緊力。在進行攀爬時，將該樹木攀爬用簡易式輔助工具呈傾斜狀卡置在樹干上，通過主卡桿1內側的橡膠條7和卡板4與樹干表皮接觸卡緊，橡膠條7和橡膠材質的卡板4可增加與樹皮之間的摩擦，同時使樹皮不容易被蹭破，防止攀爬過程中發生打滑的現象。該樹木攀爬用簡易式輔助工具為成對使用，在進行攀爬時，在攀爬人員的左右兩腳上各固定一個樹木攀爬用簡易式輔助工具。
