本發明涉及一種訓練設備，所述訓練設備具有用于檢測由訓練者產生的運動表現的測量系統以及帶有輸入通道和輸出通道的控制系統，所述輸入通道用于檢測負擔值，所述輸出通道用于預定要產生的運動表現，其中所述控制系統被配置為用于執行包括以下步驟的方法：a)預定初始負擔值，b)在到達所述初始負擔值的情況下檢測所產生的運動表現的數值，c)通過所述輸入通道轉發所產生的運動表現的數值，d)取決于身體負擔感受量表，對于訓練負擔值來計算要產生的運動表現，并且通過所述輸出通道進行輸出。

背景技術：

1、在用于康復目的的訓練設備上的訓練單元中，重要的是確保訓練者的訓練強度正確，以預防受傷，但是仍然實現合理的訓練效果。在醫學領域中，可以借助于身體負擔感受量表、尤其線性化的身體負擔感受量表來確定正確的訓練強度，例如作為博格量表(borg-skala)已知的。博格量表用于基于人的主觀費力感受來確定其負擔。在此，博格量表的負擔級別主要取決于人的心率。為了測量心率，迄今為止使用的是外部傳感器，例如心率監測儀，它在整個訓練期間記錄訓練者的心率并且在大多數情況下以視覺方式進行輸出，這使得整體組件變得更復雜。還有問題的是，由于成本，可商購的成本低廉的心率監測儀未被批準用作醫學儀器，并且因此將其用于醫學目的是有問題的且造成了責任風險。

技術實現思路

1、因此，本發明的目的是創造一種即使在沒有外部傳感器的情況下也可以控制訓練者負擔的可能性。

2、這個目的通過具有權利要求1所述特征的訓練設備來實現。本發明的具有便利改進的有利設計方案在從屬權利要求中給出。

3、在此，根據本發明的訓練設備的獨特之處尤其在于，所述訓練設備具有用于檢測由訓練者產生的運動表現的測量系統以及帶有輸入通道和輸出通道的控制系統，所述輸入通道用于檢測負擔值，所述輸出通道用于預定要產生的運動表現。另外，所述控制系統的目的在于實施包括以下步驟的方法：

4、a)預定初始負擔值，

5、b)在到達所述初始負擔值的情況下檢測所產生的運動表現的數值，

6、c)通過所述輸入通道轉發所產生的運動表現的數值，

7、d)取決于身體負擔感受量表，對于訓練負擔值來計算要產生的運動表現，并且通過所述輸出通道進行輸出。

8、由此獲得了如下優點：與用外部傳感器(例如心率監測儀)檢測相比，通過利用由量表提供的知識更快速且更簡單地檢測訓練負擔值，所述量表尤其通過博格量表、即通過博格cr?10量表和/或博格cr?20量表給出。

9、即，所述控制系統只需要在開始時校準一次，其方式為將所檢測的運動表現與初始負擔值相關聯，以便后續能夠針對性使用所述控制系統來查詢所希望的運動表現以及與之相關的心率。

10、所述訓練設備還可以在步驟e)中，通過所述控制系統，對于所述訓練負擔值預定與時間相關的運動表現特征曲線。另外，存在輸出單元，所述輸出單元用于將來自所述運動表現特征曲線的訓練負擔值的實際值與額定值的偏差作為信號發送。即，在沒有外部傳感器的情況下可以經由整個訓練單元進行工作，并且待訓練的人員通過所述輸出單元獲得提示，即必須適配訓練才能實現額定值。所述輸出單元在一個實施方式中形成為顯示屏；所述顯示屏使得訓練者更容易理解并接受由所述訓練設備提出的指示。在另一個實施方式中，所述輸出單元自身可以給出聲學信號。上文提及的這兩個實施方式可以組合。

11、為了實現所希望的訓練效果，所述控制系統被設計為用于改變轉速和/或阻力以便適配來自所述運動表現特征曲線的運動表現。在另一個實施方式中，可以將所述訓練設備與測量系統相關聯，所述測量系統用于在到達所述初始負擔值的情況下控制所述訓練者的身體負擔。所述的測量系統可以被設計為用于檢測心跳和/或耗氧量并且用于確保使用博格量表作為冗余控制手段，使其無須監測整個訓練而是僅在到達極限值之前進行警告。

12、在不偏離本發明的框架的情況下，以上在說明書中提及的特征和特征組合以及下文在附圖說明中提及的和/或在附圖中單獨示出的特征和特征組合，不僅可以按相應給出的組合使用，而且還可以按其他的組合來使用或單獨使用。因此，在附圖中未明確示出或解釋的實施方案也可以被視為已被本發明包括且公開，但是通過單獨的特征組合從所描述的實施方案中顯現并且可以產生。

技術特征：

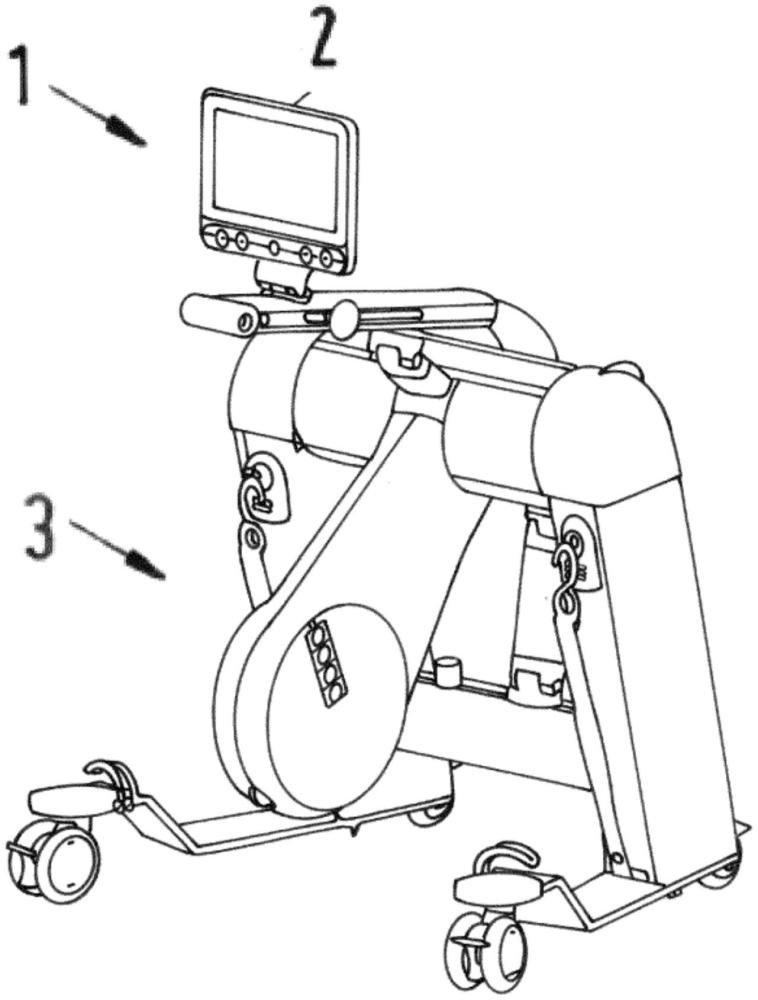

1.一種訓練設備(1)，所述訓練設備具有用于檢測由訓練者產生的運動表現的測量系統以及帶有輸入通道和輸出通道的控制系統，所述輸入通道用于檢測負擔值，所述輸出通道用于預定要產生的運動表現，其中所述控制系統被配置為用于執行包括以下步驟的方法：

2.根據權利要求1所述的訓練設備(1)，其特征在于，所述身體負擔感受量表由博格量表給出。

3.根據權利要求2所述的訓練設備(1)，其特征在于，所述博格量表由博格cr?10量表和/或博格cr20量表給出。

4.根據權利要求1至3之一所述的訓練設備(1)，其特征在于，在步驟e)中，通過所述控制系統，對于所述訓練負擔值預定與時間相關的運動表現特征曲線。

5.根據權利要求4所述的訓練設備(1)，其特征在于，設置有輸出單元，所述輸出單元用于將來自所述運動表現特征曲線的訓練負擔值的實際值與額定值的偏差作為信號發送。

6.根據權利要求5所述的訓練設備(1)，其特征在于，所述輸出單元(2)由顯示屏形成。

7.根據權利要求5和6之一所述的訓練設備(1)，其特征在于，所述輸出單元(2)輸出聲學信號。

8.根據權利要求1至7之一所述的訓練設備(1)，其特征在于，所述控制系統被設計為用于改變轉速和/或阻力以便適配來自所述運動表現特征曲線的運動表現。

9.根據權利要求1至8之一所述的訓練設備(1)，其特征在于，設置有測量系統，所述測量系統用于在到達所述初始負擔值的情況下控制所述訓練者的身體負擔。

10.根據權利要求9所述的訓練設備(1)，其特征在于，所述測量系統被設計為用于檢測心跳和/或耗氧量。

技術總結
本發明涉及一種訓練設備(1)，所述訓練設備具有用于檢測由訓練者產生的運動表現的測量系統以及帶有輸入通道和輸出通道的控制系統，所述輸入通道用于檢測負擔值，所述輸出通道用于預定要產生的運動表現，其中所述控制系統被配置為用于執行包括以下步驟的方法：a)預定初始負擔值，b)在到達所述初始負擔值的情況下檢測所產生的運動表現的數值，c)通過所述輸入通道轉發所產生的運動表現的數值，d)取決于身體負擔感受量表，對于訓練負擔值來計算要產生的運動表現，并且通過所述輸出通道進行輸出。

技術研發人員：O·霍貝爾
受保護的技術使用者：美迪卡醫學有限公司
技術研發日：
技術公布日：2025/3/20
