本技術涉及一種高彈性籃球繞線中胎，屬于籃球。

背景技術：

1、籃球中的“中胎”是籃球結構中的一個重要部分，位于籃球的內膽和表皮之間，主要作用是固定籃球的形狀、保護內膽，并作為纏線與表皮之間的過渡層，中胎通常由橡膠制成，有普通中胎、發泡中胎、加重中胎等類型。

2、如cn209019862u公開了一種動充氣的籃球中胎，通過在內胎中填充產生氮氣的發氣固體，能夠使得內胎在硫化過程中自動產生氮氣，產生的氮氣分布在內胎的內部空腔，增加內胎內部的壓力，提高籃球中胎的彈性和耐用性；通過在固體亞硝酸鈉和固體氯化銨的外部包覆緩釋層，緩釋層能夠在合模進行完成后從固態變為液態使得被包覆在內的發氣固體受熱產生氮氣并填充于內胎空腔，具有較好的緩釋效果，實現自動充氣的過程；通過粘合邊和線槽設置，增加上內膽和下內膽的粘膠面積，提高內胎的氣密性從而提高籃球中胎的氣密性，也通過線槽增加了中胎和外皮貼合的面積,用于加強貼皮的牢固性,增加籃球中胎的耐用性，總體上提高籃球中胎的彈性和耐用性。但是，由于發氣固定與緩釋層設于內胎內部一角，使籃球自身不處于平衡的狀態，在籃球運動過程中籃球的運動軌跡容易偏移，不利于使用者對籃球控制，并且雖然可以通過粘合邊與線槽提高中胎的氣密性，但是對中胎彈性提升較小，因此，需要進行優化和改善。

技術實現思路

1、本實用新型的目的在于提供一種高彈性籃球繞線中胎，通過在內胎內部設置內橡膠層，并將發氣固體設置在內橡膠層中的各個圓形凸起中，由于圓形凸起均勻設于內橡膠層內部，從而使籃球本體自身重量分配更加均衡，使得使用者容易控制籃球，同時，中胎表面設有凸塊與彈性顆粒，天然橡膠制作的中胎、凸塊與彈性顆粒自身具有良好的彈力，凸塊與彈性顆粒可以在籃球本體與地面接觸時推動籃球本體與中胎快速回彈，從而有效提高籃球本體的彈性，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種高彈性籃球繞線中胎,包括籃球本體，所述籃球本體包括有表皮，所述表皮上設有橫向環槽與縱向環槽，所述表皮內部設有中胎，所述中胎內部設有尼龍纏紗，所述尼龍纏紗內部設有內胎，所述內胎內部設有內橡膠層，所述內橡膠層內部設有發氣固體，所述發氣固體外部包裹有緩釋層。

4、進一步的，所述中胎外部一周設有若干凸塊，所述凸塊嵌入于所述表層內部。

5、進一步的，所述凸塊頂端設有若干彈性顆粒，所述彈性顆粒呈矩形并均勻設于所述凸塊上表面。

6、進一步的，所述中胎、所述凸塊與所述彈性顆粒材料均為天然橡膠，所述中胎內部設有若干氣腔，所述氣腔內填充氣體為氮氣。

7、進一步的，所述發氣固體材料為固體亞硝酸鈉和固體氯化銨，所述緩釋層材料為聚乙烯蠟。

8、進一步的，所述內橡膠層上設有若干圓形凸起，所述發氣固體與所述緩釋層設于所述圓形凸起內部。

9、進一步的，所述內橡膠層內部開設有若干通孔，所述通孔設于所述圓形凸起上并與所述緩釋層連通。

10、本實用新型的有益效果是：

11、1、通過在內胎內部設置內橡膠層，并將發氣固體設置在內橡膠層中的各個圓形凸起中，由于圓形凸起均勻設于內橡膠層內部，從而使籃球本體自身重量分配更加均衡，使得使用者容易控制籃球。

12、2、通過在中胎表面設置凸塊與彈性顆粒，在中胎內部設置氣腔，氣腔可以在壓縮后進行回彈，增加中胎的彈性，由于天然橡膠制作的中胎、凸塊與彈性顆粒自身具有良好的彈力，并且凸塊與彈性顆粒可以在籃球本體與地面接觸時推動籃球本體與中胎快速回彈，從而有效提高籃球本體的彈性。

技術特征：

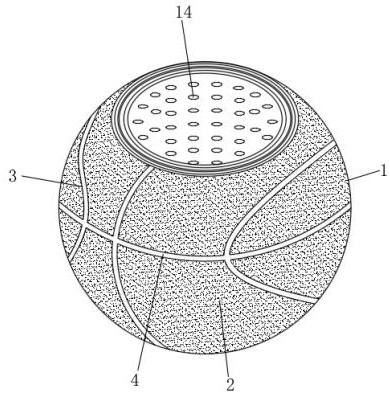

1.一種高彈性籃球繞線中胎,包括籃球本體（1），其特征在于：所述籃球本體（1）包括有表皮（2），所述表皮（2）上設有橫向環槽（3）與縱向環槽（4），所述表皮（2）內部設有中胎（5），所述中胎（5）內部設有尼龍纏紗（6），所述尼龍纏紗（6）內部設有內胎（7），所述內胎（7）內部設有內橡膠層（8），所述內橡膠層（8）內部設有發氣固體（9），所述發氣固體（9）外部包裹有緩釋層（10）。

2.根據權利要求1所述的一種高彈性籃球繞線中胎，其特征在于：所述中胎（5）外部一周設有若干凸塊（11），所述凸塊（11）嵌入于所述表皮（2）內部。

3.根據權利要求2所述的一種高彈性籃球繞線中胎，其特征在于：所述凸塊（11）頂端設有若干彈性顆粒（12），所述彈性顆粒（12）呈矩形并均勻設于所述凸塊（11）上表面。

4.根據權利要求3所述的一種高彈性籃球繞線中胎，其特征在于：所述中胎（5）、所述凸塊（11）與所述彈性顆粒（12）材料均為天然橡膠，所述中胎（5）內部設有若干氣腔（13），所述氣腔（13）內填充氣體為氮氣。

5.根據權利要求1所述的一種高彈性籃球繞線中胎，其特征在于：所述發氣固體（9）材料為固體亞硝酸鈉和固體氯化銨，所述緩釋層（10）材料為聚乙烯蠟。

6.根據權利要求1所述的一種高彈性籃球繞線中胎，其特征在于：所述內橡膠層（8）上設有若干圓形凸起（14），所述發氣固體（9）與所述緩釋層（10）設于所述圓形凸起（14）內部。

7.根據權利要求6所述的一種高彈性籃球繞線中胎，其特征在于：所述內橡膠層（8）內部開設有若干通孔（15），所述通孔（15）設于所述圓形凸起（14）上并與所述緩釋層（10）連通。

技術總結
本技術涉及一種高彈性籃球繞線中胎，包括籃球本體，所述籃球本體包括有表皮，所述表皮上設有橫向環槽與縱向環槽，所述表皮內部設有中胎，所述中胎內部設有尼龍纏紗，所述尼龍纏紗內部設有內胎，所述內胎內部設有內橡膠層，所述內橡膠層內部設有發氣固體，所述發氣固體外部包裹有緩釋層。本技術通過在內胎內部設置內橡膠層，并將發氣固體設置在內橡膠層中的各個圓形凸起中，從而使籃球本體自身重量分配更加均衡，使得使用者容易控制籃球，同時，天然橡膠制作的中胎、凸塊與彈性顆粒自身具有良好的彈力，凸塊與彈性顆粒可以在籃球本體與地面接觸時推動籃球本體與中胎快速回彈，從而有效提高籃球本體的彈性。

技術研發人員：劉延龍
受保護的技術使用者：山東韋圖體育科技有限公司
技術研發日：20240429
技術公布日：2025/1/16
