本技術涉及壺鈴領域，尤其是涉及一種組合式壺鈴。

背景技術：

1、壺鈴是一種舉重及負重訓練的器材，因為其體積小且具有一定的重量，也常用于塑型健身的負重使用，單個壺鈴的重量恒定，難以滿足不同的負重需求，因此，需要一種可以組合的壺鈴，實現壺鈴重量的自由調節。

技術實現思路

1、本實用新型的其他特征和優點將在隨后的說明書中闡述，并且部分地從說明書中變得顯而易見，或者通過實施本實用新型而了解。本實用新型的目的和其他優點可通過說明書以及說明書附圖中所特別指出的結構來實現和獲得。

2、本實用新型的目的在于克服上述不足，提供一種組合式壺鈴，具有可自由組合、拆卸方式簡單、應用范圍廣的優點。

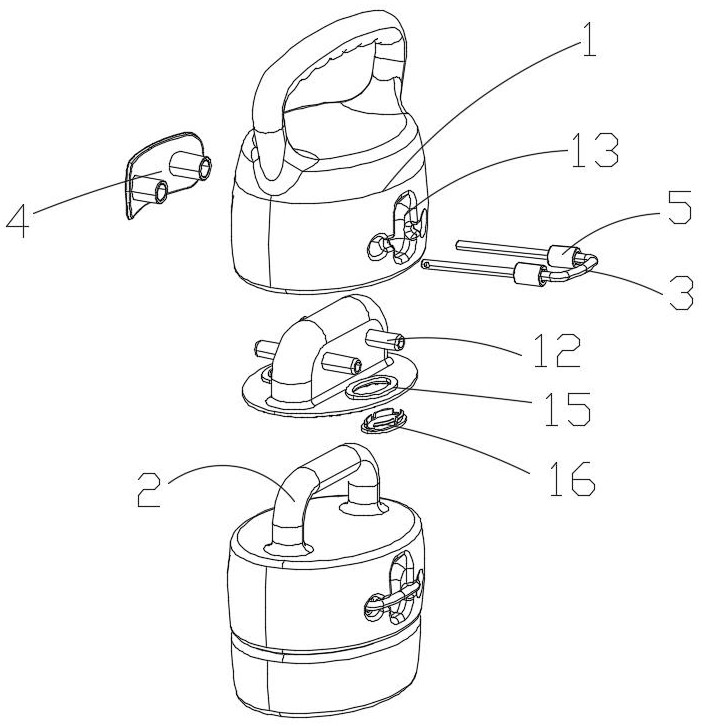

3、本實用新型提供了一種組合式壺鈴，包括殼體、與該殼體頂部連接的握把、連接桿和固定件，該殼體內填充配重材料，該殼體的底部設有與該握把形狀對應的第一凹槽，該第一凹槽的左右兩側側壁對稱設有貫穿該殼體的連接通道，兩個該壺鈴可以上下嵌合組裝，當對壺鈴進行組裝時，位于下方的壺鈴的握把插入位于上方的壺鈴的第一凹槽，連接桿穿過位于上方的壺鈴的連接通道和位于下方的壺鈴的握把與固定件連接。

4、在一些實施例中，該連接桿上靠近該固定件的一側設有彈簧球，該彈簧球與該連接桿的側壁彈性連接，當該連接桿插入該固定件時，該彈簧球從該連接桿的側壁上彈出實現該連接桿與該固定件的卡接。

5、在一些實施例中，該連接桿為u型，該第一凹槽的單側側壁上有兩個該連接通道，該殼體的側壁上設有第二凹槽，該第二凹槽位于兩個該連接通道的入口之間。

6、在一些實施例中，該殼體底部設有多個防滑凸起。

7、在一些實施例中，當多個壺鈴依次進行上下嵌合組裝時，位于最底層的壺鈴的殼體底部為平面。

8、在一些實施例中，該殼體的底部設有注料孔，該注料孔上卡接有蓋板。

9、在一些實施例中，該壺鈴還包括密封環，當該連接桿插入該連接通道時，該密封環位于該連接桿與該連接通道之間。

10、通過采用上述的技術方案，本實用新型的有益效果是：

11、本實用新型通過在壺鈴底部設置與握把對應的第一凹槽，配合連接桿，在確保壺鈴抓握負重功能的同時實現兩個壺鈴之間的組裝使用，便于使用者根據需要調節重量，大大增加其使用范圍；通過設置彈簧球實現連接桿與固定件的卡接，便于壺鈴拆卸；通過設置u型連接桿，并在兩個通道之間設置第二凹槽，實現對連接桿的取用，拆卸更加方便；在殼體底部設置緩沖墊，增加兩個壺鈴疊加后的之間的緩沖功能，防止兩個壺鈴刮擦。

12、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

13、無疑的，本實用新型的此類目的與其他目的在下文以多種附圖與繪圖來描述的較佳實施例細節說明后將變為更加顯見。

14、為讓本實用新型的上述和其他目的、特征和優點能更明顯易懂，下文特舉一個或數個較佳實施例，并配合所示附圖，作詳細說明如下。

技術特征：

1.一種組合式壺鈴，包括殼體和與該殼體頂部連接的握把，該殼體內填充配重材料，其特征在于，還包括連接桿和固定件，該殼體的底部設有與該握把形狀對應的第一凹槽，該第一凹槽的左右兩側側壁對稱設有貫穿該殼體的連接通道，兩個該壺鈴可以上下嵌合組裝，當對壺鈴進行組裝時，位于下方的壺鈴的握把插入位于上方的壺鈴的第一凹槽，連接桿穿過位于上方的壺鈴的連接通道和位于下方的壺鈴的握把與固定件連接。

2.根據權利要求1所述的組合式壺鈴，其特征在于，該連接桿上靠近該固定件的一側設有彈簧球，該彈簧球與該連接桿的側壁彈性連接，當該連接桿插入該固定件時，該彈簧球從該連接桿的側壁上彈出實現該連接桿與該固定件的卡接。

3.根據權利要求1所述的組合式壺鈴，其特征在于，該連接桿為u型，該第一凹槽的單側側壁上有兩個該連接通道，該殼體的側壁上設有第二凹槽，該第二凹槽位于兩個該連接通道的入口之間。

4.根據權利要求1所述的組合式壺鈴，其特征在于，該殼體底部設有多個防滑凸起。

5.根據權利要求1所述的組合式壺鈴，其特征在于，當多個壺鈴依次進行上下嵌合組裝時，位于最底層的壺鈴的殼體底部為平面。

6.根據權利要求1或5所述的組合式壺鈴，其特征在于，該殼體的底部設有注料孔，該注料孔上卡接有蓋板。

7.根據權利要求1所述的組合式壺鈴，其特征在于，還包括密封環，當該連接桿插入該連接通道時，該密封環位于該連接桿與該連接通道之間。

技術總結
本技術涉及壺鈴領域，尤其是涉及一種組合式壺鈴。該壺鈴包括殼體、與殼體頂部連接的握把、連接桿和固定件，殼體內填充配重材料，殼體的底部設有與握把形狀對應的第一凹槽，第一凹槽的左右兩側側壁對稱設有貫穿殼體的連接通道，兩個壺鈴可以上下嵌合組裝，當對壺鈴進行組裝時，位于下方的壺鈴的握把插入位于上方的壺鈴的第一凹槽，連接桿穿過位于上方的壺鈴的連接通道和位于下方的壺鈴的握把與固定件連接。本技術通過在壺鈴底部設置與握把對應的第一凹槽，配合連接桿，在確保壺鈴抓握負重功能的同時實現兩個壺鈴之間的組裝使用，便于使用者根據需要調節重量，大大增加其使用范圍。

技術研發人員：張秋華,葉明宏
受保護的技術使用者：廈門樂維健康技術有限公司
技術研發日：20240712
技術公布日：2025/4/24
