本實用新型涉及林業技術領域，尤其是涉及一種抓取分離裝置、枝葉分離系統及設備。

背景技術：

在林業領域，研究人員需要做大量的森林生物量估算，以杉木舉例，研究人員收集杉木枝條后，需要對杉木的樹桿和樹葉進行分離，對分離后的樹桿和樹葉分別進行生物量統計。然而，現有技術中，對杉木等的分離通常采用的是手工分離方法，手工分離不僅工作效率低，而且容易使操作者手部的受傷。

因此，如何解決現有的采集森林生物量過程中的手工分離樹桿和樹葉帶來的工作效率低以及容易造成手部受傷的問題成為人們亟待解決的技術問題。

技術實現要素：

本實用新型的目的在于提供一種抓取分離裝置、枝葉分離系統及設備，以緩解現有技術中存在的采集森林生物量過程中的手工分離樹桿和樹葉帶來的工作效率低以及容易造成手部受傷的問題。

為解決上述技術問題，本實用新型提供了下列技術方案：

一種抓取分離裝置，包括驅動盤、設于驅動盤上并且相對設置的兩個滑動機構，兩個所述滑動機構之間形成樹枝通道，兩個所述滑動機構相向運動以卡緊樹枝，并且，在卡緊樹枝后驅動盤帶動兩個所述滑動機構沿樹枝的長度方向運動以完成樹桿和樹葉的剝離。

更進一步地，所述滑動機構包括設置于所述驅動盤上的滑槽、與所述滑槽滑動連接的滑塊、與所述滑塊的尾部連接的驅動桿，以及用于驅動所述驅動桿沿滑槽的開槽方向運動的電機。

更進一步地，所述滑塊在背離所述電機的一側設置為爪形結構。

更進一步地，所述滑塊背離所述電機的一側設置有壓力傳感器；

所述壓力傳感器用于在兩個所述滑動機構夾緊樹枝后向所述滑動機構的電機發送壓力信號，以使兩個所述滑動機構停止相向運動。

一種包括上述任一技術方案的所述的抓取分離裝置的枝葉分離系統，包括中間抓取分離裝置、分別位于所述中間抓取分離裝置兩側的左側抓取分離裝置以及右側抓取分離裝置；

所述左側抓取分離裝置具有第一工位和第二工位，在所述左側抓取分離裝置處于第一工位時，所述左側抓取分離裝置夾緊枝條并向遠離所述中間抓取分離裝置以剝離樹桿和樹葉，直至到達第二工位；

所述右側抓取分離裝置具有第三工位和第四工位，在所述右側抓取分離裝置處于第三工位時，所述右側抓取分離裝置夾緊枝條并向遠離所述中間抓取分離裝置以剝離樹桿和樹葉，直至到達第四工位。

更進一步地，所述左側抓取分離裝置在完成枝條剝離后，在驅動盤的帶動下，從第二工位回位至第一工位；

或者，

所述右側抓取分離裝置在完成枝條剝離后，在驅動盤的帶動下，從第四工位回位至第三工位。

一種包括上述任一技術方案所述的枝葉分離系統的枝葉分離設備，還包括：第一運輸機構、沿物料輸送方向設置于所述第一運輸機構下游的第二運輸機構以及設置于所述第二運輸機構下方的篩分機構；

通過所述枝葉分離設備分離的樹桿和樹葉落入所述第一運輸機構，并由第一運輸機構輸送至所述第二運輸機構上方，并在所述第二運輸機構完成樹桿和樹葉的分離，其中，樹桿留存于所述第二運輸機構上方，樹葉穿過所述第二運輸機構后由篩分機構完成篩分。

更進一步地，

在所述第一運輸機構的一側設置有物料進口；

在所述第二運輸機構的后方設置有樹桿出口；

在所述樹桿出口的下方、所述篩分機構的一側設置有樹葉出口。

更進一步地，

所述第一運輸機構為皮帶運輸機構；

和/或，

所述第二運輸機構為多個并排設置的輥輪運輸機構。

更進一步地，

所述篩分機構的側壁上設置有用于將落入所述篩分機構下方的樹葉吹向樹葉出口的吹風裝置。

結合以上技術方案：

本實用新型能夠達到的有益效果在于：兩個滑動機構相向運動并卡緊樹枝，從而實現了抓取分離裝置的抓取功能；在卡緊樹枝后，驅動盤帶動兩個所述滑動機構沿樹枝的長度方向運動以完成樹桿和樹葉的剝離，從而實現了抓取分離裝置的剝離功能。因而，針對林業中的生物量統計(例如杉樹的樹桿和樹葉的生物量統計)，統計人員僅需將樹枝放入兩個滑動機構之間，兩個滑動機構相向運動卡緊樹枝后，由驅動盤帶動兩個所述滑動機構沿樹枝的長度方向運動，滑動機構在運動過程中對樹桿和樹葉的連接處施加較大的剝離作用力，以完成樹桿和樹葉的剝離。本實施例提供的抓取分離裝置生產效率高，不會造成操作者手部受傷，徹底解決了現有技術中的人工分離帶來的工作效率低以及容易造成操作者手部受傷的技術問題。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的抓取分離裝置的整體結構示意圖；

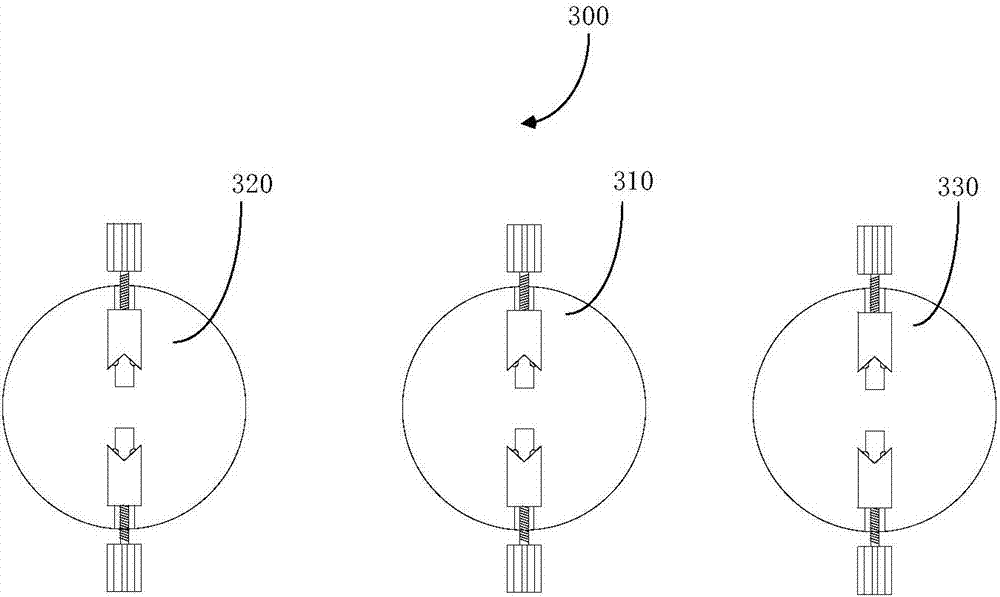

圖2為本實用新型實施例提供的枝葉分離系統的左側抓取分離裝置位于第一工位、右側抓取分離裝置位于第三工位的結構示意圖；

圖3為本實用新型實施例提供的枝葉分離系統的左側抓取分離裝置位于第二工位、右側抓取分離裝置位于第四工位的結構示意圖；

圖4為本實用新型實施例提供的枝葉分離設備的整體結構示意圖。

圖標：100－驅動盤；200－滑動機構；210－滑槽；220－滑塊；230－驅動桿；240－電機；300-抓取分離裝置；310-中間抓取分離裝置；320-左側抓取分離裝置；330-右側抓取分離裝置；400-第一運輸機構；500-第二運輸機構；600-篩分機構；710-物料進口；720-樹桿出口；730-樹葉出口；800-吹風裝置。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

下面結合附圖對實施例1和實施例2進行詳細描述：

圖1為本實用新型實施例提供的抓取分離裝置的整體結構示意圖；圖2為本實用新型實施例提供的枝葉分離系統的左側抓取分離裝置位于第一工位、右側抓取分離裝置位于第三工位的結構示意圖；圖3為本實用新型實施例提供的枝葉分離系統的左側抓取分離裝置位于第二工位、右側抓取分離裝置位于第四工位的結構示意圖；圖4為本實用新型實施例提供的枝葉分離設備的整體結構示意圖。

實施例1

請參照圖1，本實施例提供了一種抓取分離裝置300，包括驅動盤100、設于驅動盤100上并且相對設置的兩個滑動機構200，兩個滑動機構200之間形成樹枝通道，兩個滑動機構200相向運動以卡緊樹枝，并且，在卡緊樹枝后，驅動盤100帶動兩個滑動機構200沿樹枝的長度方向運動以完成樹桿和樹葉的剝離。

本實施例的抓取分離裝置300具有抓取功能和剝離功能，具體而言：

兩個滑動機構200相向運動并卡緊樹枝，從而實現了抓取分離裝置300的抓取功能；在卡緊樹枝后，驅動盤100帶動兩個滑動機構200沿樹枝的長度方向運動以完成樹桿和樹葉的剝離，從而實現了抓取分離裝置300的剝離功能。因而，針對林業中的生物量統計(例如杉樹的樹桿和樹葉的生物量統計)，統計人員僅需將樹枝放入兩個滑動機構200之間，兩個滑動機構200相向運動卡緊樹枝后，由驅動盤100帶動兩個滑動機構200沿樹枝的長度方向運動，滑動機構200在運動過程中對樹桿和樹葉的連接處施加較大的剝離作用力，以完成樹桿和樹葉的剝離。本實施例提供的抓取分離裝置300生產效率高，不會造成操作者手部受傷，徹底解決了現有技術中的人工分離帶來的工作效率低以及容易造成操作者手部受傷的技術問題。

本實施例的可選方案中，請參照圖1，滑動機構200包括設置于驅動盤100上的滑槽210、與滑槽210滑動連接的滑塊220、與滑塊220的尾部連接的驅動桿230，以及用于驅動驅動桿230沿滑槽210的開槽方向運動的電機240。更為具體地：兩個滑動機構200分別為第一滑動機構和第二滑動機構；第一滑動機構包括第一滑槽、第一滑塊、第一驅動桿以及第一電機；第一電機沿滑槽210的開槽方向驅動第一驅動桿，第一驅動桿帶動第一滑塊前進或者后退。第二滑動機構包括第二滑槽、第二滑塊、第二驅動桿以及第二電機。第二電機沿滑槽210的開槽方向驅動第二驅動桿，第二驅動桿帶動滑塊220前進或者后退。其中，第一滑槽和第二滑槽的連線在驅動盤100的徑向方向，當?shù)谝浑姍C(jī)和第二電機同時帶動驅動桿230相向運動直至第一滑塊和第二滑塊抵緊樹枝，則抓取分離裝置300完成抓取程序。在完成抓取程序后，驅動盤100帶動第一滑動機構和第二滑動機構沿樹枝的長度方向運動以完成樹桿和樹葉的剝離。

上述可選方案中，第一滑槽和第二滑槽優選設置為間隔的開槽，以對第一滑動機構和第二滑動機構的端部進行限位。或者，第一滑槽和第二滑槽設置為連續的開槽，以方便加工。第一驅動桿和第二驅動桿優選設置為螺桿。

本實施例的可選方案中，為了增強第一滑動機構和第二滑動機構在抓緊樹枝后對樹枝的抱緊力，避免樹枝松動以及保證在剝離樹桿和樹葉時的較強的剝離力，滑塊220在背離電機240的一側設置為爪形結構。爪形結構能夠使滑塊220以最大面積與樹枝接觸，保證作用于樹枝上的抱緊力。更為詳細地，在具體使用過程中，爪形結構的上部與樹枝的上部抵緊，爪形結構的下部與樹枝的下部抵緊，爪形結構的上部與下部之間的容置空間用于容納樹枝。作為另一種變形形式，滑塊220在背離電機240的一側設置為半弧形結構，樹枝抵接于半弧形結構中部的容置空間。

本實施例的可選方案中，為了準確控制滑動機構200的動作幅度，較為優選地，滑塊220背離電機240的一側設置有壓力傳感器；壓力傳感器用于在兩個滑動機構200夾緊樹枝后向滑動機構200的電機240發送壓力信號，以使兩個滑動機構200停止相向運動。

具體控制過程簡述如下：

抓取分離裝置300與控制模塊相連接，第一滑動機構、第二滑動機構、驅動盤100與控制模塊相連接。第一滑動機構的第一滑塊端部設置有第一壓力傳感器，第二滑動機構的第二滑塊端部設置有第二壓力傳感器。在第一壓力傳感器和第二壓力傳感器測得的壓力信號超過信號閾值時，第一壓力傳感器和第二壓力傳感器分別向控制模塊發送壓力信號，控制模塊接收到壓力信號后向第一滑動機構的第一電機，以及第二滑動機構的第二電機發出控制信號，以使第一電機和第二電機停止工作。

實施例2

請參照圖2和圖3，本實施例提供了一種包括實施例1中的抓取分離裝置300的枝葉分離系統，其中，枝葉分離系統包括：中間抓取分離裝置310、分別位于中間抓取分離裝置310兩側的左側抓取分離裝置320以及右側抓取分離裝置330；

左側抓取分離裝置320具有第一工位和第二工位，在左側抓取分離裝置320處于第一工位時，左側抓取分離裝置320夾緊枝條并向遠離中間抓取分離裝置310以剝離樹桿和樹葉，直至到達第二工位；

右側抓取分離裝置330具有第三工位和第四工位，在右側抓取分離裝置330處于第三工位時，右側抓取分離裝置330夾緊枝條并向遠離中間抓取分離裝置310以剝離樹桿和樹葉，直至到達第四工位。

需要說明的是，中間抓取分離裝置310、左側抓取分離裝置320以及右側抓取分離裝置330的結構相同，均可以實現抓取以及剝離功能。在完成抓取程序后，中間抓取分離裝置310、左側抓取分離裝置320以及右側抓取分離裝置330同時抓緊樹枝，此時，請參照圖2，左側抓取分離裝置320位于第一工位，右側抓取分離裝置330位于第三工位，啟動分離程序后，請參照圖3，左側抓取分離裝置320和右側抓取分離裝置330分別向遠離中間抓取分離裝置310的方向運動，直至左側抓取分離裝置320到達第二工位，右側抓取分離裝置330到達第四工位。在完成分離程序后，左側抓取分離裝置320和右側抓取分離裝置330回位，具體而言，左側抓取分離裝置320由第二工位回位至第一工位，右側抓取分離裝置330由第四工位回位至第三工位，以進行下一次工作循環。

需要補充說明的是：本實施例中的抓取分離裝置300設置有三個，分別為中間抓取分離裝置310、左側抓取分離裝置320以及右側抓取分離裝置330。在實際使用過程中，抓取分離裝置300還可以設置為五個、六個或者其他。本實施例中的剝離程序不限定為單次剝離，抓取分離裝置300可進行多次循環往復的剝離，以更好地完成樹桿和樹葉的分離。

實施例3

請參照圖4，本實施例提供了一種包括實施例2中的枝葉分離系統的枝葉分離設備，還包括：第一運輸機構400、沿物料輸送方向設置于第一運輸機構400下游的第二運輸機構500以及設置于第二運輸機構500下方的篩分機構600；

通過枝葉分離設備分離的樹桿和樹葉落入第一運輸機構400，并由第一運輸機構400輸送至第二運輸機構500上方，并在第二運輸機構500完成樹桿和樹葉的分離，其中，樹桿留存于第二運輸機構500上方，樹葉穿過第二運輸機構500后由篩分機構600完成篩分。

其中：在第一運輸機構400的一側設置有物料進口710；在第二運輸機構500的后方設置有樹桿出口720；在樹桿出口720的下方、篩分機構600的一側設置有樹葉出口730。

本實施例提供的枝葉分離設備的工作過程簡述如下：

樹枝由物料進口710進入并由枝葉分離系統抓緊，并在枝葉分離系統中的抓取分離裝置300的往復運動過程中實現樹桿和樹葉的分離，分離后的樹桿和樹葉落入第一運輸機構400上方，并由第一運輸機構400運輸至第二運輸機構500，第二運輸機構500承接分離后的樹桿和樹葉后，旋轉向前推進，在推進過程中，樹葉從第二運輸機構500的縫隙掉落至篩分機構600，樹桿在第二運輸機構500的帶動下由樹桿出口720排出。篩分機構600對樹葉進行振搗篩分，以使樹葉掉落入篩分機構600的篩網的下方，并由位于篩分機構600的一側的樹葉出口730排出。

本實施例的可選方案中，第一運輸機構400為皮帶運輸機構。

本實施例的可選方案中，第二運輸機構500為多個并排設置的輥輪運輸機構。多個并排設置的輥輪之間設置有間隙，樹葉能夠從輥輪之間的間隙掉落。

本實施例的可選方案中，篩分機構600的側壁上設置有用于將落入篩分機構600下方的樹葉吹向樹葉出口730的吹風裝置800。具體而言，吹風裝置800設置于篩分機構600的背離樹葉出口730的一側。

本實施例提供的枝葉分離設備能夠在枝葉分離系統的作用下完成樹枝和樹葉的自動分離，分離后的樹枝和樹葉在第一運輸機構400和第二運輸機構500的作用下，樹桿由樹桿出口720排出，樹葉落入篩分機構600上方并由篩分機構600篩分后由樹葉出口730排出。本實施例提供的枝葉分離設備能夠自動化完成枝葉分離以及收集，工作效率高，避免了操作人員手部受傷的問題發生。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
