本技術涉及建筑裝飾，特別涉及一種建筑裝飾裝修切割裝置。

背景技術：

1、在裝修過程中，常常需要切割機來切割地板、木板等裝修材料，切割的過程中必然會產生大量的粉末，粉末散至環境中會危害施工人員的身體健康，而且還會污染環境，且清理起來十分麻煩，因此，需要一種技術來彌補這一不足。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題，而提供一種建筑裝飾裝修切割裝置。

2、為了解決上述問題，本實用新型提供了一種技術方案：一種建筑裝飾裝修切割裝置，包括底座、滑輪、罩殼、凹槽、升降板、開孔、固定器、吸塵罩、吸塵管、吸塵機、第一電機、第一絲杠、限位塊、滑軌、第二絲杠、聯軸器、第二電機、移動板、銷軸、軸套、連接塊和切割器；所述底座下表面四周連接有數個滑輪；所述底座上固定連接有罩殼；所述罩殼腔室內部左、右兩側下端均設有凹槽，所述凹槽之間滑動連接有升降板；所述第一電機固定連接在底座上表面左側，所述第一絲杠的頂端上固定連接有限位塊，所述升降板通過螺紋連接在第一絲杠上；所述升降板中端位置上設有數個開孔，所述升降板上表面兩側均設有固定器；所述升降板下方固定連接有吸塵罩；所述底座上固定連接有吸塵機，所述吸塵機通過吸塵管與吸塵罩固定連通在一起；所述罩殼腔室內部頂端上固定連接有滑軌；所述滑軌下方設有銷軸，所述銷軸固定連接在罩殼上；所述銷軸上滑動連接有軸套，所述軸套下方通過連接塊固定連接有切割器；所述滑軌與銷軸之間設有第二絲杠，所述底座右側腔室壁上端固定連接有第二電機，所述第二電機的輸出端通過聯軸器與第二絲杠軸連接在一起，所述第二絲杠的另一端通過軸承座連接在底座左側腔室壁上端；所述移動板的中端通過螺紋連接在第二絲杠上，所述移動板的上端滑動連接在滑軌上，所述移動板的末端固定連接在軸套上。

3、作為優選，所述固定器的具體結構為：包括l型桿、螺桿、壓塊和手輪；所述l型桿固定連接在升降板上；所述l型桿中通過螺紋連接有螺桿；所述螺桿頂端上固定連接有手輪，所述螺桿末端上固定連接有壓塊。

4、作為優選，所述切割器的具體結構為：包括安裝板、切割片安裝板、切割片、轉軸、第一皮帶輪、第三電機、第二皮帶輪和皮帶；所述安裝板固定連接在連接塊的末端上；所述安裝板上方固定連接有第三電機，所述第三電機的輸出端上固定連接有第二皮帶輪；所述安裝板下方固定連接有兩個相互間隔的切割片安裝板；所述切割片安裝板之間活動連接有轉軸，所述轉軸上固定連接有切割片；所述轉軸左側端上固定連接有第一皮帶輪；所述第一皮帶輪與第二皮帶輪之間通過皮帶連接在一起。

5、作為優選，所述皮帶為同步帶。

6、作為優選，所述滑輪為防滑滑輪。

7、作為優選，所述第一電機和第二電機均為變頻電機。

8、本實用新型的有益效果：本實用新型結構合理簡單、生產成本低、安裝方便，功能齊全，可以有效對裝修切割時產生的粉末進行收集處理，避免了粉末散至環境中會危害施工人員的身體健康和污染環境的問題，有效解決了背景技術中的不足。

技術特征：

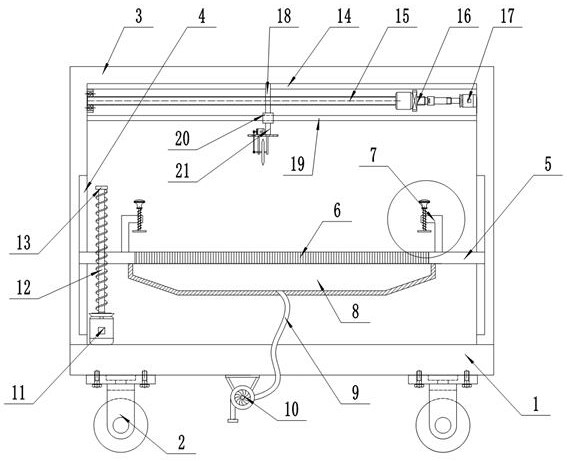

1.一種建筑裝飾裝修切割裝置，其特征在于：包括底座（1）、滑輪（2）、罩殼（3）、凹槽（4）、升降板（5）、開孔（6）、固定器（7）、吸塵罩（8）、吸塵管（9）、吸塵機（10）、第一電機（11）、第一絲杠（12）、限位塊（13）、滑軌（14）、第二絲杠（15）、聯軸器（16）、第二電機（17）、移動板（18）、銷軸（19）、軸套（20）、連接塊（21）和切割器；

2.根據權利要求1所述的建筑裝飾裝修切割裝置，其特征在于：所述固定器（7）的具體結構為：包括l型桿（71）、螺桿（72）、壓塊（73）和手輪（74）；

3.根據權利要求1所述的建筑裝飾裝修切割裝置，其特征在于：所述切割器的具體結構為：包括安裝板（22）、切割片安裝板（23）、切割片（24）、轉軸（25）、第一皮帶輪（26）、第三電機（27）、第二皮帶輪（28）和皮帶（29）；

4.根據權利要求3所述的建筑裝飾裝修切割裝置，其特征在于：所述皮帶（29）為同步帶。

5.根據權利要求1所述的建筑裝飾裝修切割裝置，其特征在于：所述滑輪（2）為防滑滑輪。

6.根據權利要求1所述的建筑裝飾裝修切割裝置，其特征在于：所述第一電機（11）和第二電機（17）均為變頻電機。

技術總結
本技術公開了一種建筑裝飾裝修切割裝置，涉及建筑裝飾技術領域，包括底座、滑輪、罩殼、凹槽、升降板、開孔、固定器、吸塵罩、吸塵管、吸塵機、第一電機、第一絲杠、限位塊、滑軌、第二絲杠、聯軸器、第二電機、移動板、銷軸、軸套、連接塊和切割器等；本技術結構合理簡單、生產成本低、安裝方便，功能齊全，可以有效對裝修切割時產生的粉末進行收集處理，避免了粉末散至環境中會危害施工人員的身體健康和污染環境的問題，有效解決了背景技術中的不足。

技術研發人員：顏羅琴,吳軍,徐寶飛,劉小湘,章杰,任鴻濤,崔馬林,袁紅軍
受保護的技術使用者：金都建工集團有限公司
技術研發日：20240411
技術公布日：2025/3/20
