本技術涉及膠合板加工，特別涉及一種膠合板冷壓機送板裝置。

背景技術：

1、膠合板是家具常用材料之一，為人造板三大板之一，亦可供飛機、船舶、火車、汽車、建筑和包裝箱等作用材，通常需要在膠合板進行熱壓成型之前，模板胚進行冷壓初成型。

2、根據中國專利號cn217891244u,提供了一種多層桉木膠合板生產用的冷壓機，包括冷壓機以及冷壓機上的支撐平臺，支撐平臺上固定有兩組限位塊，兩組限位塊之間均插接有連接桿，兩個連接桿的內部均開設有插孔，連接桿的頂部固定安裝有用于放置膠合板的支撐板，該多層桉木膠合板生產用的冷壓機，支撐板通過連接桿安裝在兩組限位塊之間，使得整體的支撐板與支撐平臺之間可拆卸，進而當對膠合板冷壓結束之后，可借助叉車或地牛上的貨叉插入連接板內的插孔內，對支撐板以及支撐板上的膠合板進行集中的轉移，相對于現有技術中的人工轉移來說，勞動強度更低，操作效率更高。

3、上述專利有很好的方便轉移的效果，但是在對冷壓機送板時需要借助叉車等工具，工作要求較高。

技術實現思路

1、本實用新型的目的是提供一種膠合板冷壓機送板裝置，具有冷壓時送板時高效操作的效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種膠合板冷壓機送板裝置，包括冷壓機，所述冷壓機的上表面固連接有液壓桿，所述液壓桿的下表面固定連有壓板，所述冷壓機的內壁固定連接有工作臺，所述工作臺的兩側設置有輸送框架，所述輸送框架的正面和背面均固定連接有連接腳，所述連接腳的下表面固定連接有伸縮桿，所述輸送框架的側面固定連接有電機，所述電機的輸出端固定連接有絲桿，所述絲桿的外表面設置有滑塊，所述滑塊的上表面固定連接有支撐板，所述輸送框架的內壁固定連接有引導桿。

3、通過采用上述技術方案，通過輸送框架，支撐板和伸縮桿的設置，工作人員將需要冷壓的板材放到支撐板上，啟動電機，使絲桿帶動支撐板向冷壓機移動，通過引導桿的引導和輸送框架的穩定支撐，使板材移動到壓板下方，伸縮桿下移，使工作臺對支撐板進行支撐，進行冷壓作業，冷壓完成后，伸縮桿伸長頂起支撐板，最后將板材送出，送板過程不需要借助其他的設備，達到高效操作的效果。

4、本實用新型的進一步設置為：所述冷壓機包括冷壓機主體，所述冷壓機主體的內壁的下方設置有支撐底座。

5、通過采用上述技術方案，冷壓機的設置可以方便對板材進行冷壓，支撐底座的設置可以對冷壓過程進行支撐，提供了穩定的裝置運行環境。

6、本實用新型的進一步設置為：所述液壓桿的數量為二個，二個所述液壓桿以陣列的形式固定連接在冷壓機的上表面。

7、通過采用上述技術方案，液壓桿的設置可以為裝置提供冷壓壓力，兩個液壓桿的設置可以在保證較大壓力的同時施力更加均勻，提高板材壓制效果。

8、本實用新型的進一步設置為：所述工作臺的下表面固定連接在支撐底座的上表面，所述工作臺的上表面開設有通過槽。

9、通過采用上述技術方案，工作臺的設置可以為在冷壓時為支撐板提供支撐，通過槽的設置為滑塊和引導件提供移動空間，防止發生干涉。

10、本實用新型的進一步設置為：所述通過槽的底部設置為半圓狀，所述通過槽的數量為三個。

11、通過采用上述技術方案，通過槽的設置為引導桿和絲桿提供運行空間，半圓狀的設置可以在保證提供空間的同時優化支撐力，使支撐過程更加穩定。

12、本實用新型的進一步設置為：所述輸送框架的上表面開設有潤滑痕。所述輸送框架的內壁的下方固定連接有加強筋板。

13、通過采用上述技術方案，潤滑痕的設置可以存儲潤滑油，減小摩擦，使支撐板運行更加穩定，提高使用壽命，加強筋板的設置可以使裝置連接緊密，防止損壞。

14、本實用新型的進一步設置為：所述連接腳包括連接板，所述連接板的上表面固定連接有加強板。

15、通過采用上述技術方案，連接腳的設置提供了更多的連接面，優化力的導向，防止連接處損壞。

16、本實用新型的進一步設置為：所述伸縮桿的下表面固定連接有地墊。

17、通過采用上述技術方案，地墊的設置可以為地面和伸縮桿提供一定的緩沖作用，保護地面和伸縮桿。

18、本實用新型的進一步設置為：所述絲桿的一端固定連接有軸承，所述軸承的外表面固定連接在輸送框架的內壁。

19、通過采用上述技術方案，軸承的設置為絲桿提供一端的著力點，減少磨損，使裝置穩定運行。

20、本實用新型的進一步設置為：所述支撐板的下表面固定連接有引導件，所述引導件的數量為二個。

21、通過采用上述技術方案，引導件的設置可以套接在引導桿上，為支撐板提供引導作用，使裝置穩定運行。

22、本實用新型的有益效果是：通過輸送框架，支撐板和伸縮桿的設置，工作人員將需要冷壓的板材放到支撐板上，啟動電機，使絲桿帶動支撐板向冷壓機移動，通過引導桿的引導和輸送框架的穩定支撐，使板材移動到壓板下方，伸縮桿下移，使工作臺對支撐板進行支撐，進行冷壓作業，冷壓完成后，伸縮桿伸長頂起支撐板，最后將板材送出，送板過程不需要借助其他的設備，達到高效操作的效果。

技術特征：

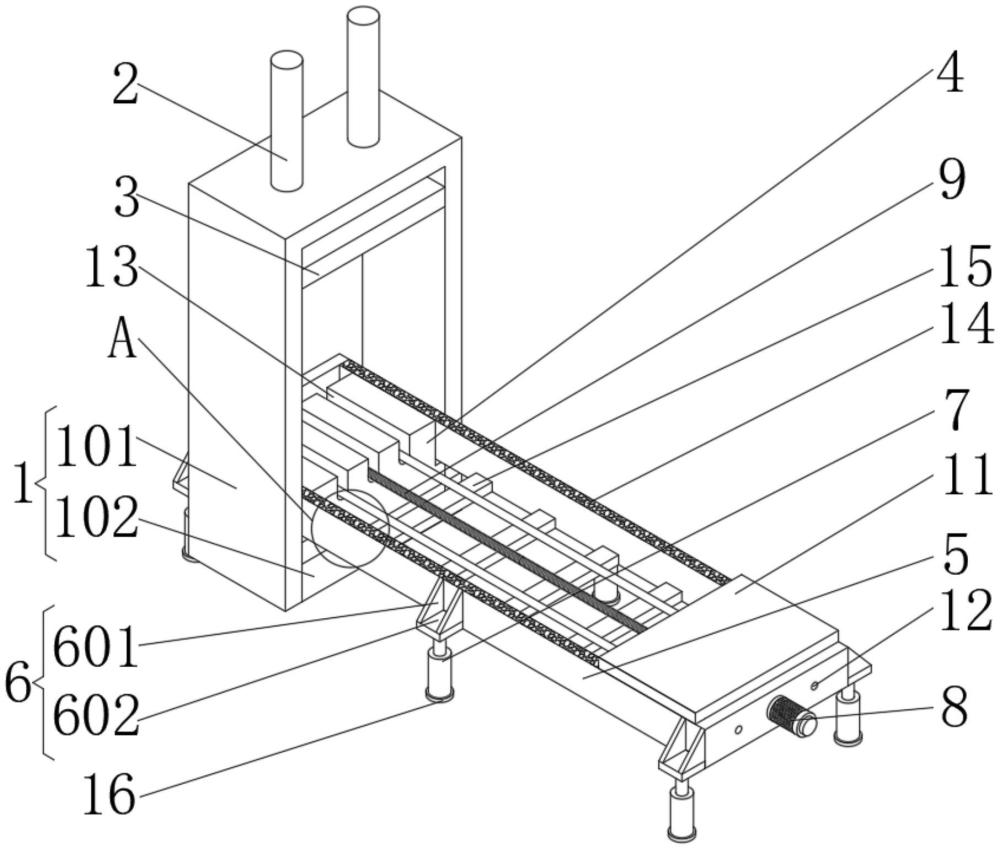

1.一種膠合板冷壓機送板裝置，包括冷壓機(1)，其特征在于：所述冷壓機(1)的上表面固連接有液壓桿(2)，所述液壓桿(2)的下表面固定連有壓板(3)，所述冷壓機(1)的內壁固定連接有工作臺(4)，所述工作臺(4)的兩側設置有輸送框架(5)，所述輸送框架(5)的正面和背面均固定連接有連接腳(6)，所述連接腳(6)的下表面固定連接有伸縮桿(7)，所述輸送框架(5)的側面固定連接有電機(8)，所述電機(8)的輸出端固定連接有絲桿(9)，所述絲桿(9)的外表面設置有滑塊(10)，所述滑塊(10)的上表面固定連接有支撐板(11)，所述輸送框架(5)的內壁固定連接有引導桿(12)。

2.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述冷壓機(1)包括冷壓機主體(101)，所述冷壓機主體(101)的內壁的下方設置有支撐底座(102)。

3.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述液壓桿(2)的數量為二個，二個所述液壓桿(2)以陣列的形式固定連接在冷壓機(1)的上表面。

4.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述工作臺(4)的下表面固定連接在支撐底座(102)的上表面，所述工作臺(4)的上表面開設有通過槽(13)。

5.根據權利要求4所述的一種膠合板冷壓機送板裝置，其特征在于：所述通過槽(13)的底部設置為半圓狀，所述通過槽(13)的數量為三個。

6.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述輸送框架(5)的上表面開設有潤滑痕(14)，所述輸送框架(5)的內壁的下方固定連接有加強筋板(15)。

7.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述連接腳(6)包括連接板(601)，所述連接板(601)的上表面固定連接有加強板(602)。

8.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述伸縮桿(7)的下表面固定連接有地墊(16)。

9.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述絲桿(9)的一端固定連接有軸承(17)，所述軸承(17)的外表面固定連接在輸送框架(5)的內壁。

10.根據權利要求1所述的一種膠合板冷壓機送板裝置，其特征在于：所述支撐板(11)的下表面固定連接有引導件(18)，所述引導件(18)的數量為二個。

技術總結
本技術涉及膠合板加工技術領域，公開了一種膠合板冷壓機送板裝置，包括冷壓機，冷壓機包括冷壓機主體，冷壓機主體的內壁的下方設置有支撐底座，冷壓機的設置可以方便對板材進行冷壓，支撐底座的設置可以對冷壓過程進行支撐。本技術具有以下優點和效果：通過輸送框架，支撐板和伸縮桿的設置，工作人員將需要冷壓的板材放到支撐板上，啟動電機，使絲桿帶動支撐板向冷壓機移動，通過引導桿的引導和輸送框架的穩定支撐，使板材移動到壓板下方，伸縮桿下移，使工作臺對支撐板進行支撐，進行冷壓作業，冷壓完成后，伸縮桿伸長頂起支撐板，最后將板材送出，送板過程不需要借助其他的設備，達到高效操作的效果。

技術研發人員：劉勤,汪東波
受保護的技術使用者：湖北福千府木業有限公司
技術研發日：20240618
技術公布日：2025/4/24
