本發明涉及木材加工，涉及一種大幅面木竹板材高精度裁邊裝置與方法。

背景技術：

1、傳統的大幅面木竹板材裁邊過程中，需要人工將大幅面木竹板材抬到物料臺上，并通過滾輪與彈簧按壓等方式，將大幅面木竹板材送至裁邊裝置中。在裁邊過程中，由于大幅面木竹板材因受力不均易產生抖動與跑偏，會導致整個大幅面木竹板材加工的側面不平整，加工精度低，拼接離縫大，極大地影響到板材的后續應用。此外，通過人工搬運大幅面木竹板材，勞動強度大、效率低，且存在極大的安全隱患。

技術實現思路

1、本發明的目的是克服現有技術的不足，提供一種大幅面木竹板材高精度裁邊裝置與方法，提高大幅面木竹板材裁邊的精度與效率，降低生產成本，提高板材加工的質量與自動化程度。

2、為實現上述目的，本發明提供如下技術方案：

3、大幅面木竹板材高精度裁邊方法，包括以下步驟：

4、[1]板材堆垛：將大幅面木竹板材進行堆垛，安放在物料堆垛區域；

5、[2]板材上料：控制物料吸盤將物料堆垛區域的大幅面木竹板材吸起，并且放置至傳送帶上；

6、[3]板材定位：通過傳送帶側邊的橫向傳動輥上升支撐大幅面木竹板材，然后通過傳送帶一側的定位件將大幅面木竹板材推至另一側的定位件靠齊，再將橫向傳動輥與另一側的定位件下降到大幅面木竹板材之下，大幅面木竹板材落至傳送帶上；

7、[4]板材固定及運輸：通過傳送帶上方的壓緊滾動輪下降抵觸大幅面木竹板材，壓緊滾動輪配合運行的傳送帶對大幅面木竹板材進行向前的運輸；

8、[5]板材裁邊：在傳送帶的兩側前后位置間隔布置兩對圓鋸片，前一對圓鋸片的間距大于后一對圓鋸片的間距，大幅面木竹板材運輸經過兩對圓鋸片時，先鋸切的圓鋸片鋸切板材外緣定寬修邊，后鋸切的圓鋸片進一步將板材精準裁邊。

9、作為一種改進，還包括有步驟[6]板材后期處理：裁邊后的大幅面木竹板材通過刨床和砂光機對其進一步加工，加工后的大幅面木竹板材進行堆垛和養生處理。

10、作為一種改進，步驟[1]板材堆垛中，大幅面木竹板材的寬度為0.3m-1.5m，長度為1.5m-20m。

11、作為一種改進，步驟[5]板材裁邊中，根據大幅面木竹板材的寬度進行兩對圓鋸片的間距調整，同一側的圓鋸片錯位10?mm安裝。

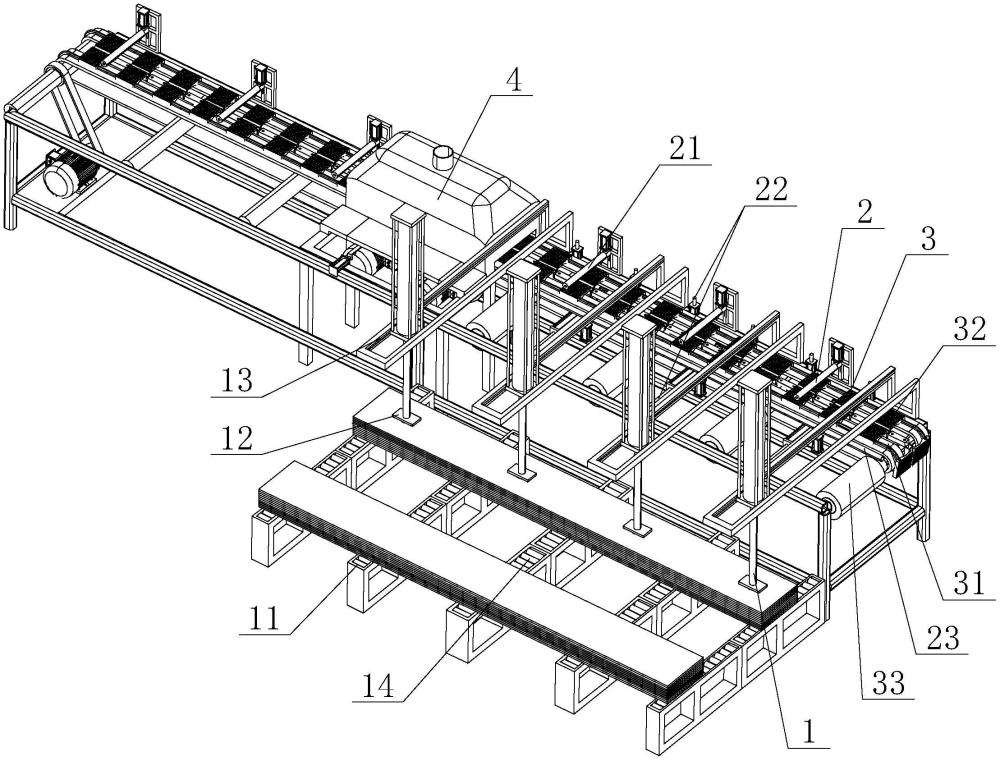

12、大幅面木竹板材高精度裁邊裝置，包括上料機構、定位機構、輸送機構和裁邊機構，所述上料機構包括放置臺、物料吸盤和軌道，所述定位機構包括壓緊滾動輪、橫向傳動輥和兩組定位件，所述輸送機構包括傳送帶，所述放置臺作為物料堆垛區域，所述放置臺上沿著輸送方向設置有輸送輥供大幅面木竹板材滑移，所述軌道架設于放置臺和傳送帶的上方，所述物料吸盤可滑移的設置于軌道上進行放置臺和傳送帶之間的位置移動，所述物料吸盤通過驅動件控制進行升降，進而吸取放置臺處的大幅面木竹板材，在移動至傳送帶后進行放置；兩組定位件分別設置于傳送帶的兩側，一側的定位件通過驅動件控制進行向另一側定位件的靠近和遠離，進而在一側的定位件靠近另一側定位件時將傳送帶上的大幅面木竹板材抵至另一側定位件；所述橫向傳動輥通過驅動件控制進行升降，當物料吸盤進行大幅面木竹板材放置以及兩組定位件活動調整大幅面木竹板材位置時橫向傳動輥上升至高于傳送帶，對大幅面木竹板材進行支撐并在大幅面木竹板材活動時滾動配合；所述壓緊滾動輪為多組且間隔設置于傳送帶上方，壓緊滾動輪通過驅動件控制進行升降，進而在下降抵觸大幅面木竹板材后定位大幅面木竹板材并配合傳送帶輸送大幅面木竹板材；所述裁邊機構包括吸塵機構和兩對圓鋸片，兩對圓鋸片在傳送帶的兩側前后位置間隔布置，且前一對圓鋸片的間距大于后一對圓鋸片的間距，所述吸塵機構設置于兩對圓鋸片的上方進行切屑的吸走。

13、作為一種改進，一側的定位件為通過氣缸控制進行活動的活動桿，活動桿進行向另一側定位件的靠近和遠離；另一側的定位件為通過氣缸控制進行升降的伸縮桿，伸縮桿在上升時限位大幅面木竹板材，在下降后不與大幅面木竹板材接觸。

14、作為一種改進，傳送帶為履帶式金屬傳送帶，所述履帶式金屬傳送帶上設置有防滑金屬塊。

15、作為一種改進，防滑金屬塊的表面排布有增加摩擦力的突起。

16、作為一種改進，傳送帶和放置臺之間還設置有與傳送帶同輸送方向布置的縱向傳動輥，所述縱向傳動輥和傳送帶共同進行大幅面木竹板材的支撐。

17、作為一種改進，縱向傳動輥為多組并沿著傳送帶的輸送方向間隔布置，一側活動的定位件設置于相鄰的縱向傳動輥之間。

18、本發明的有益效果：

19、1、本發明采用自動化的物料上料、輸送、裁邊，可以將10多米以上的大幅面木竹板材自動化的運送，提高了生產效率與自動化程度，減少了人工搬運的安全隱患。

20、2、本發明對大幅面木竹板材的加工效率可以從每小時30塊提升至每小時60塊，加工效率提升了100％，在提高大幅面木竹板材加工效率的前提下，減少了所需人員的數量，從而提高經濟效益；并且實現大幅面木竹板材裁邊的連續化與自動化，利于大規模的工業化生產。

技術特征：

1.大幅面木竹板材高精度裁邊方法，其特征在于：包括以下步驟：

2.根據權利要求1所述的大幅面木竹板材高精度裁邊方法，其特征在于：還包括有步驟[6]板材后期處理：裁邊后的大幅面木竹板材通過刨床和砂光機對其進一步加工，加工后的大幅面木竹板材進行堆垛和養生處理。

3.根據權利要求1所述的大幅面木竹板材高精度裁邊方法，其特征在于：步驟[1]板材堆垛中，大幅面木竹板材的寬度為0.3m-1.5m，長度為1.5m-20m。

4.根據權利要求1所述的大幅面木竹板材高精度裁邊方法，其特征在于：步驟[5]板材裁邊中，根據大幅面木竹板材的寬度進行兩對圓鋸片的間距調整，同一側的圓鋸片錯位10mm安裝。

5.根據權利要求1-4中任一項所述的大幅面木竹板材高精度裁邊方法，其特征在于：大幅面木竹板材高精度裁邊方法使用的裝置包括上料機構、定位機構、輸送機構和裁邊機構，所述上料機構包括放置臺、物料吸盤和軌道，所述定位機構包括壓緊滾動輪、橫向傳動輥和兩組定位件，所述輸送機構包括傳送帶，所述放置臺作為物料堆垛區域，所述放置臺上沿著輸送方向設置有輸送輥供大幅面木竹板材滑移，所述軌道架設于放置臺和傳送帶的上方，所述物料吸盤可滑移的設置于軌道上進行放置臺和傳送帶之間的位置移動，所述物料吸盤通過驅動件控制進行升降，進而吸取放置臺處的大幅面木竹板材，在移動至傳送帶后進行放置；兩組定位件分別設置于傳送帶的兩側，一側的定位件通過驅動件控制進行向另一側定位件的靠近和遠離，進而在一側的定位件靠近另一側定位件時將傳送帶上的大幅面木竹板材抵至另一側定位件；所述橫向傳動輥通過驅動件控制進行升降，當物料吸盤進行大幅面木竹板材放置以及兩組定位件活動調整大幅面木竹板材位置時橫向傳動輥上升至高于傳送帶，對大幅面木竹板材進行支撐并在大幅面木竹板材活動時滾動配合；所述壓緊滾動輪為多組且間隔設置于傳送帶上方，壓緊滾動輪通過驅動件控制進行升降，進而在下降抵觸大幅面木竹板材后定位大幅面木竹板材并配合傳送帶輸送大幅面木竹板材；所述裁邊機構包括吸塵機構和兩對圓鋸片，兩對圓鋸片在傳送帶的兩側前后位置間隔布置，且前一對圓鋸片的間距大于后一對圓鋸片的間距，所述吸塵機構設置于兩對圓鋸片的上方進行切屑的吸走。

6.根據權利要求5所述的大幅面木竹板材高精度裁邊方法，其特征在于：一側的定位件為通過氣缸控制進行活動的活動桿，活動桿進行向另一側定位件的靠近和遠離；另一側的定位件為通過氣缸控制進行升降的伸縮桿，伸縮桿在上升時限位大幅面木竹板材，在下降后不與大幅面木竹板材接觸。

7.根據權利要求5所述的大幅面木竹板材高精度裁邊方法，其特征在于：所述傳送帶為履帶式金屬傳送帶，所述履帶式金屬傳送帶上設置有防滑金屬塊。

8.根據權利要求7所述的大幅面木竹板材高精度裁邊方法，其特征在于：所述防滑金屬塊的表面排布有增加摩擦力的突起。

9.根據權利要求5所述的大幅面木竹板材高精度裁邊方法，其特征在于：所述傳送帶和放置臺之間還設置有與傳送帶同輸送方向布置的縱向傳動輥，所述縱向傳動輥和傳送帶共同進行大幅面木竹板材的支撐。

10.根據權利要求9所述的大幅面木竹板材高精度裁邊方法，其特征在于：所述縱向傳動輥為多組并沿著傳送帶的輸送方向間隔布置，一側活動的定位件設置于相鄰的縱向傳動輥之間。

技術總結
本發明公開了一種大幅面木竹板材高精度裁邊裝置及使用方法，包括以下步驟：[1]板材堆垛；[2]板材上料；[3]板材定位；[4]板材固定及運輸；[5]板材裁邊。本發明采用自動化的物料上料、輸送、裁邊，可以將10多米以上的大幅面木竹板材自動化的運送，提高了生產效率與自動化程度，減少了人工搬運的安全隱患；對大幅面木竹板材的加工效率可以從每小時30塊提升至每小時60塊，加工效率提升了100％，在提高大幅面木竹板材加工效率的前提下，減少了所需人員的數量，從而提高經濟效益；并且實現大幅面木竹板材裁邊的連續化與自動化，利于大規模的工業化生產。

技術研發人員：李延軍,袁天成,王宇,章衛鋼,毛勝鳳,李俊霆
受保護的技術使用者：浙江農林大學
技術研發日：
技術公布日：2025/4/24
