本技術涉及真空壓機，具體的，涉及一種減低刨花板翹曲程度的空壓機。

背景技術：

1、真空層壓機就是在真空條件下把多層物質進行壓合的機械設備。無論真空層壓機應用于何種作業，其工作原理都是相同的，就是在多層物質的表面施加一定的壓力，將這些物質緊密地壓合在一起，而不同的是根據層壓的目的不同，壓合的條件各不相同。熱壓完全后，待熱盤自動下降，將鋼盤取出送入冷壓機，開始進行冷壓，冷壓完全后，待壓盤自動下降即完成壓合作業。

2、真空壓機在使用時需要對粘合后的不同尺寸板材進行壓平，以防止板材翹曲，但是普通真空壓機在擠壓時往往只是通過超大型液壓板對粘合后的板材進行垂直擠壓，板材的四周及其容易產生翹曲，不利于后期長時間穩定使用，增加了廢料的面積。

3、因此，針對上述問題作出改善。

技術實現思路

1、本實用新型提出一種減低刨花板翹曲程度的空壓機，解決了相關技術中的普通真空壓機在擠壓時往往只是通過超大型液壓板對粘合后的板材進行垂直擠壓，板材的四周及其容易產生翹曲，不利于后期長時間穩定使用，增加了廢料的面積的問題。

2、本實用新型的技術方案如下：包括

3、設備架以及若干個支撐架，所述支撐架固定在所述設備架底部相對四角處；

4、頂架，所述頂架設置在所述設備架上；

5、平行移動組件，所述平行移動組件設置在所述頂架與所述設備架底部；

6、滾動壓平組件，所述滾動壓平組件設置在所述頂架殺那個；

7、限位組件，所述限位組件設置在所述設備架外部；

8、所述滾動壓平組件包括一對第一液壓缸，所述第一液壓缸固定在所述頂架表面兩端，所述第一液壓缸輸出端連接有壓板。

9、作為進一步的技術方案，所述頂架頂部固定連接有第二液壓缸，所述第二液壓缸輸出端連接有固定套塊，所述固定套塊內轉動連接有壓平輥，所述頂架側端面通過銷軸轉動連接有延伸架，所述延伸架一端與所述壓平輥轉動套裝連接。

10、作為進一步的技術方案，所述平行移動組件包括底座，所述底座固定在所述設備架底部，所述設備架底部固定連接有驅動電機，所述驅動電機輸出端連接有驅動絲杠，所述底座內活動套裝連接有一對圓桿，所述圓桿一端與所述頂架固定連接。

11、作為進一步的技術方案，所述頂架側端面固定連接有內螺紋管，所述內螺紋管活動套裝連接在所述底座內，所述內螺紋管與所述驅動絲杠通過螺紋配合連接，所述支撐架之間固定連接有底板，所述底板內設置有一對滑道，所述滑道與所述頂架下端滑動連接。

12、作為進一步的技術方案，所述限位組件包括一對伸縮氣缸，所述伸縮氣缸固定在所述設備架底部，所述伸縮氣缸輸出端連接有連接架，所述連接架上端固定連接有限位板。

13、作為進一步的技術方案，所述設備架表面內凹結構，所述設備架兩側為開口結構。

14、作為進一步的技術方案，所述壓板與所述壓平輥整體長度與所述設備內內部尺寸相匹配。

15、作為進一步的技術方案，位于所述設備架底一側所述支撐架整體呈l字形結構。

16、本實用新型的工作原理及有益效果為：

17、本實用新型中設置有滾動壓平組件，通過第一液壓缸、壓板、第二液壓缸、固定套塊以及壓平輥等結構的相互作用下，可通過平移的方式逐漸覆蓋在刨花板的表面，將刨花板表面以及邊緣處逐漸壓平，可有效防止出現翹邊的情況，并有第一液壓缸進一步的控制壓平，具有很好的壓平效果以及實用性。

技術特征：

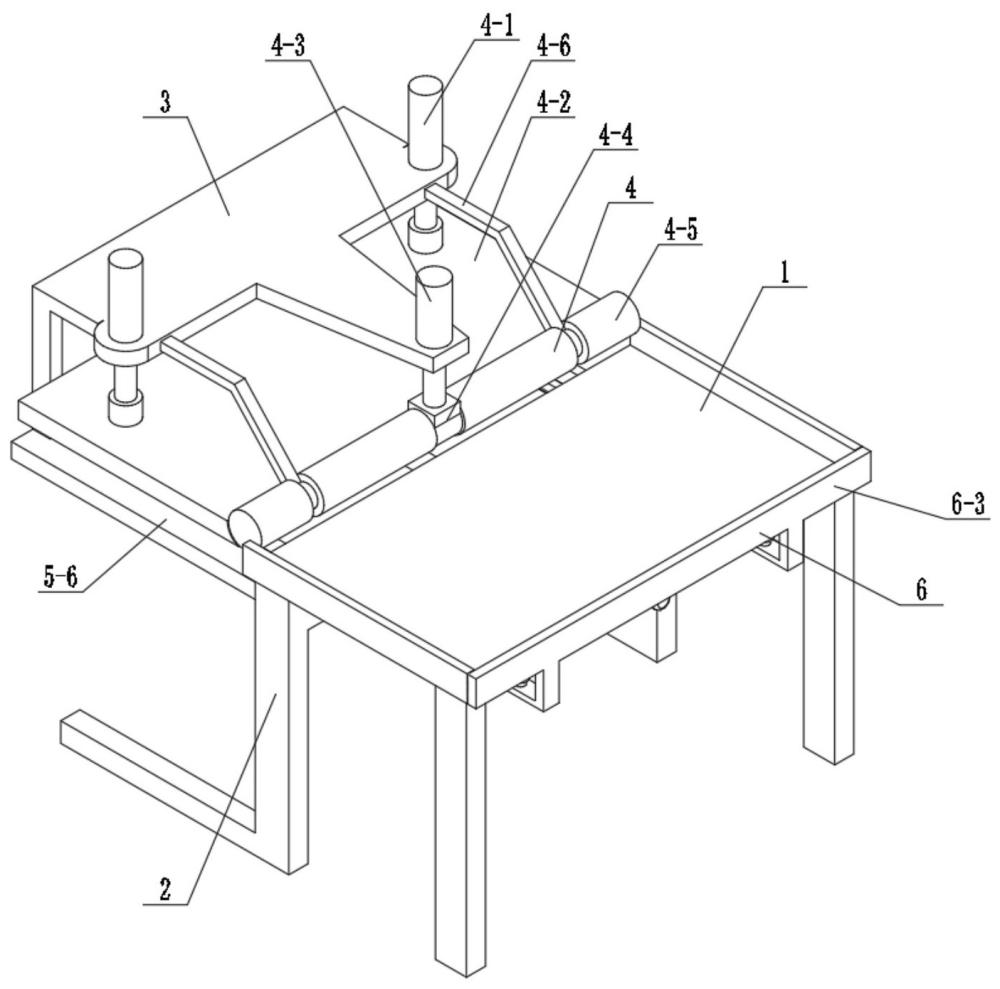

1.一種減低刨花板翹曲程度的空壓機，其特征在于，包括

2.根據權利要求1所述的一種減低刨花板翹曲程度的空壓機，其特征在于，所述頂架(3)頂部固定連接有第二液壓缸(4-3)，所述第二液壓缸(4-3)輸出端連接有固定套塊(4-4)，所述固定套塊(4-4)內轉動連接有壓平輥(4-5)，所述頂架(3)側端面通過銷軸轉動連接有延伸架(4-6)，所述延伸架(4-6)一端與所述壓平輥(4-5)轉動套裝連接。

3.根據權利要求1所述的一種減低刨花板翹曲程度的空壓機，其特征在于，所述平行移動組件(5)包括底座(5-1)，所述底座(5-1)固定在所述設備架(1)底部，所述設備架(1)底部固定連接有驅動電機(5-2)，所述驅動電機(5-2)輸出端連接有驅動絲杠(5-3)，所述底座(5-1)內活動套裝連接有一對圓桿(5-4)，所述圓桿(5-4)一端與所述頂架(3)固定連接。

4.根據權利要求3所述的一種減低刨花板翹曲程度的空壓機，其特征在于，所述頂架(3)側端面固定連接有內螺紋管(5-5)，所述內螺紋管(5-5)活動套裝連接在所述底座(5-1)內，所述內螺紋管(5-5)與所述驅動絲杠(5-3)通過螺紋配合連接，所述支撐架(2)之間固定連接有底板(5-6)，所述底板(5-6)內設置有一對滑道(5-7)，所述滑道(5-7)與所述頂架(3)下端滑動連接。

5.根據權利要求1所述的一種減低刨花板翹曲程度的空壓機，其特征在于，所述限位組件(6)包括一對伸縮氣缸(6-1)，所述伸縮氣缸(6-1)固定在所述設備架(1)底部，所述伸縮氣缸(6-1)輸出端連接有連接架(6-2)，所述連接架(6-2)上端固定連接有限位板(6-3)。

6.根據權利要求1所述的一種減低刨花板翹曲程度的空壓機，其特征在于，所述設備架(1)表面內凹結構，所述設備架(1)兩側為開口結構。

7.根據權利要求2所述的一種減低刨花板翹曲程度的空壓機，其特征在于，所述壓板(4-2)與所述壓平輥(4-5)整體長度與所述設備內部尺寸相匹配。

8.根據權利要求1所述的一種減低刨花板翹曲程度的空壓機，其特征在于，位于所述設備架(1)底一側所述支撐架(2)整體呈l字形結構。

技術總結
本技術涉及真空壓機技術領域，提出了一種減低刨花板翹曲程度的空壓機，包括設備架以及若干個支撐架，支撐架固定在設備架底部相對四角處，頂架設置在設備架上，平行移動組件設置在頂架與設備架底部，滾動壓平組件設置在頂架殺那個，限位組件設置在設備架外部，第一液壓缸固定在頂架表面兩端，第一液壓缸輸出端連接有壓板。通過上述技術方案，解決了相關技術中的普通真空壓機在擠壓時往往只是通過超大型液壓板對粘合后的板材進行垂直擠壓，板材的四周及其容易產生翹曲，不利于后期長時間穩定使用，增加了廢料的面積的問題。

技術研發人員：王志遠,牛耕蕪,王振,王平
受保護的技術使用者：廊坊民豐木業有限公司
技術研發日：20240723
技術公布日：2025/4/24
