本發明涉及一種手持式衣物處理設備，更具體地，涉及一種能夠清洗衣物的被污染部分的手持式衣物處理設備。

背景技術：

通常，衣物處理設備是利用清潔劑的乳化、由于波輪(或滾筒)等的旋轉而在水流中產生的摩擦力和沖擊力而從衣物上去除各種污染物的設備。

傳統的衣物處理設備通常包括用于容納清洗水的桶和以可旋轉方式設置在桶中以容納衣物的滾筒。因此，在傳統的衣物處理設備中，衣物被放入滾筒中、清洗水被供應到桶內，并且滾筒旋轉以清洗衣物。

然而，在傳統的衣物處理設備中，即使僅衣物的一部分被污染時，仍將整個衣物放入容納清洗水的桶中。因此，傳統的衣物處理設備不適合清洗衣物的局部污染部分。

在衣物被局部污染的情形中，希望僅向衣物的污染部分供應清洗水或清潔劑，以便能夠從衣物上去除污染物。然而，在傳統的衣物處理設備中，與可能需要的相比消耗了更多的清洗水、清潔劑和電力。

因此，對于能夠僅清洗衣物的污染部分的衣物處理設備，存在著需求。

技術實現要素：

技術問題

因此，本發明涉及一種基本消除了由于相關技術的限制和缺點而引起的一個或多個問題的手持式衣物處理設備。

本發明的一個目的在于提供一種能夠僅清洗衣物的污染部分的手持式衣物處理設備。

本發明的另一個目的在于提供一種能夠向衣物噴射清潔劑和/或清洗水并另外收集衣物中殘留的液體的手持式衣物處理設備。

問題解決方案

在下文的描述中，將部分地闡述本發明另外的優點、目的和特征，并且，對本領域普通技術人員而言，通過研究以下內容，上述優點、目的和特征將部分地時變得明顯或者可以通過本發明的實踐來獲知。可以利用在本發明的書面描述和權利要求書以及附圖中特別指出的結構來實現并獲得本發明的目的和其它優點。

為了實現這些目的和其它優點并且根據本發明的意圖，如本文所體現并一般性描述的，本發明提供力一種手持式衣物處理設備，該手持式衣物處理設備包括：便攜式本體，該便攜式本體以具有預定長度的桿的形狀形成，用于在與置放于豎直平面或水平平面上的衣物接觸的同時清洗該衣物的局部部分；和水箱，該水箱相對于所述便攜式本體以一定角度安裝在所述便攜式本體的中間部分處，用于在清洗置放于豎直平面或水平平面上的衣物的局部部分時根據便攜式本體的使用狀態將清洗水供應至所述便攜式本體并同時收集和存儲從衣物的局部部分產生的污染水。

所述水箱可以在便攜式本體的沿豎直方向的上側上以可拆卸方式安裝在便攜式本體的中間部分處。

所述水箱能夠以相對于豎直平面沿逆時針方向大約30到60度的角度安裝在便攜式本體處，以根據便攜式本體的使用狀態來清洗置放在水平平面上的衣物，并且所述水箱能夠以相對于豎直平面沿順時針方向大約30到60度的角度安裝在便攜式本體處，以根據便攜式本體的使用狀態來清洗置放在豎直平面上的衣物。

所述水箱可以包括：清洗水存儲單元，所述清洗水存儲單元用于存儲清洗水；污染水存儲單元，所述污染水存儲單元用于存儲所收集的污染水；和緊固單元，所述緊固單元形成在清洗水存儲單元和污染水存儲單元的下部處，使得該緊固部被緊固到便攜式本體以限定清洗水存儲單元和污染水存儲單元之間的連通空間。

所述水箱可以包括：本體，該本體被形成為盒子的形狀；分隔壁，該分隔壁用于將所述本體的內部空間分隔成用于存儲清洗水的清洗水存儲單元和用于存儲污染水的污染水存儲單元；以及緊固單元，該緊固單元形成在所述本體的下部處，使得該緊固部被緊固到便攜式本體以限定清洗水存儲單元和污染水存儲單元之間的連通空間。

所述緊固單元可以包括：空氣引入凸部，該空氣引入凸部用于將外部空氣供應至清洗水存儲單元；清洗水排放凸部，該清洗水排放凸部用于排放所述清洗水存儲單元中儲存的清洗水；污染水引入凸部，該污染水引入凸部用于將污染水引入到污染水存儲單元中；以及空氣收集凸部，該空氣收集凸部用于將引入到污染水存儲單元中的空氣與污染水一起排放。

所述緊固單元還可以包括密封突起，該密封突起以包圍空氣引入凸部、清洗水排放凸部、污染水引入凸部和空氣收集凸部的形狀形成。

所述清洗水存儲單元可以包括第一空氣引入通道和第二空氣引入通道，該第一空氣引入通道從空氣引入凸部延伸到清洗水存儲單元的上部，該第二空氣引入通道連接到第一空氣引入通道的上部，從而第二空氣引入通道在清洗水存儲單元的下部處敞開。

所述清洗水存儲單元可以包括第一清洗水排放通道和第二清洗水排放通道，該第一清洗水排放通道從清洗水排放凸部延伸到清洗水存儲單元的上部，該第二清洗水排放通道連接到第一清洗水排放通道的上部，從而第二清洗水排放通道在清洗水存儲單元的下部處敞開。

所述污染水存儲單元可以包括污染水引入通道，該污染水引入通道從污染水引入凸部延伸到污染水存儲單元的上部，使得污染水引入通道在污染水存儲單元的上部處敞開。

所述污染水存儲單元可包括空氣收集通道，該空氣收集通道從空氣收集凸部延伸到污染水存儲單元的上部，使得該空氣收集通道在污染水存儲單元的上部處敞開。

所述清洗水存儲單元可以在其下部處設有用于供應清洗水的水供應孔，所述污染水存儲單元可以在其下部處設有用于排出污染水的排泄孔，并且所述水箱可以在其下部處設有用于打開和關閉水供應孔和排泄孔的供水和排泄帽。

所述便攜式本體可以包括形成其外觀的殼體，該殼體可以在其中間部分處設有用于安裝水箱的水箱安裝單元，并且該水箱安裝單元可以包括用于固定水箱的回轉夾具。

所述殼體可以在其頂部處設有：具有預定曲率的彎曲部，其根據回轉夾具的回轉被回轉夾具按壓；和用于限制回轉夾具的回轉的捕捉凸起。

所述便攜式本體可以包括用于供應并收集空氣以使該空氣循環的流體進給單元、用于向衣物噴射清洗水并收集污染水的清洗單元、以及用于在清洗水噴射到衣物上時向衣物施加振動的振動單元。

所述便攜式本體可以還包括循環通道單元，該循環通道單元用于向水箱引導從流體進給單元供應的空氣、向清洗單元引導水箱中的清洗水、向水箱引導在清洗單元中收集的清洗水并且向流體進給單元引導與污染水一起被收集在水箱中的空氣。

所述循環通道單元可以包括安裝用于循環空氣的空氣泵的泵連接塊(block)、安裝水箱的水箱緊固塊、限定用于使空氣在泵連接塊和水箱緊固塊之間循環的路徑的空氣通道塊、以及在水箱緊固塊和清洗單元之間限定清洗水的路徑和污染水的路徑的水通道塊。

所述流體進給單元可以包括空氣泵和用于向空氣泵傳遞驅動力的馬達，該空氣泵包括用于供應加壓空氣的排放端口和用于收集空氣的收集端口，該空氣泵緊固到泵連接塊，并且泵連接塊可以包括與排放端口相連的排放通道以及與收集端口相連的抽吸通道。

所述空氣通道塊可以包括：排放延伸通道，其延伸通過排放通道向水箱緊固塊移動的空氣的移動路徑；和抽吸延伸通道，其延伸從水箱通過水箱緊固塊向抽吸通道移動的空氣的移動路徑。

所述水箱緊固塊可以包括安裝水箱的密封凹槽、與排放延伸通道相連且用于向水箱供應空氣的空氣供應孔、被空氣擠出的水箱中的清洗水通過其移動的清洗水供應孔、用于收集在清洗單元中產生的污染水的污染水收集孔、以及與抽吸延伸通道相連且用于從水箱收集空氣的空氣收集孔。

所述水通道塊可以包括清洗水供應通道和污染水收集通道，該清洗水供應通道連接到清洗水供應孔，以將水箱中的清洗水引導到清洗單元，該污染水收集通道連接到污染水收集孔，以將清洗單元中的污染水引導到污染水收集孔。

所述清洗單元可以包括：清洗水噴射噴嘴，該清洗水噴射噴嘴連接到清洗水供應通道，以向衣物的表面噴射清洗水；和污染水收集端口，該污染水收集端口連接到污染水收集通道，以收集從衣物產生的污染水。

所述振動單元可以包括用于產生驅動力的致動器和連接到該致動器以向衣物施加振動的振動器。

應該理解，本發明的前述一般性描述和以下詳細描述都是示例性和說明性的，旨在提供對所要求保護的本發明的進一步解釋。

本發明的有利效果

根據上文的描述清楚可知，根據本發明的手持式衣物處理設備能夠僅清洗衣物的污染部分而非清洗整個衣物。因此，本發明具有減少清洗水消耗、清潔劑消耗和電力消耗的效果

另外，根據本發明的手持式衣物處理設備能夠向衣物噴射清洗水并另外收集衣物中殘留的清洗水和清潔劑。因此，本發明具有提高了使用者方便性的效果。

附圖說明

所包括的附圖用于提供本發明的進一步理解，它們被并入本申請中并構成本申請的一部分，這些附圖示出了本發明的實施例并與說明書一起用于說明本發明的原理。在這些圖中：

圖1是示出了根據本發明的手持式衣物處理設備的透視圖；

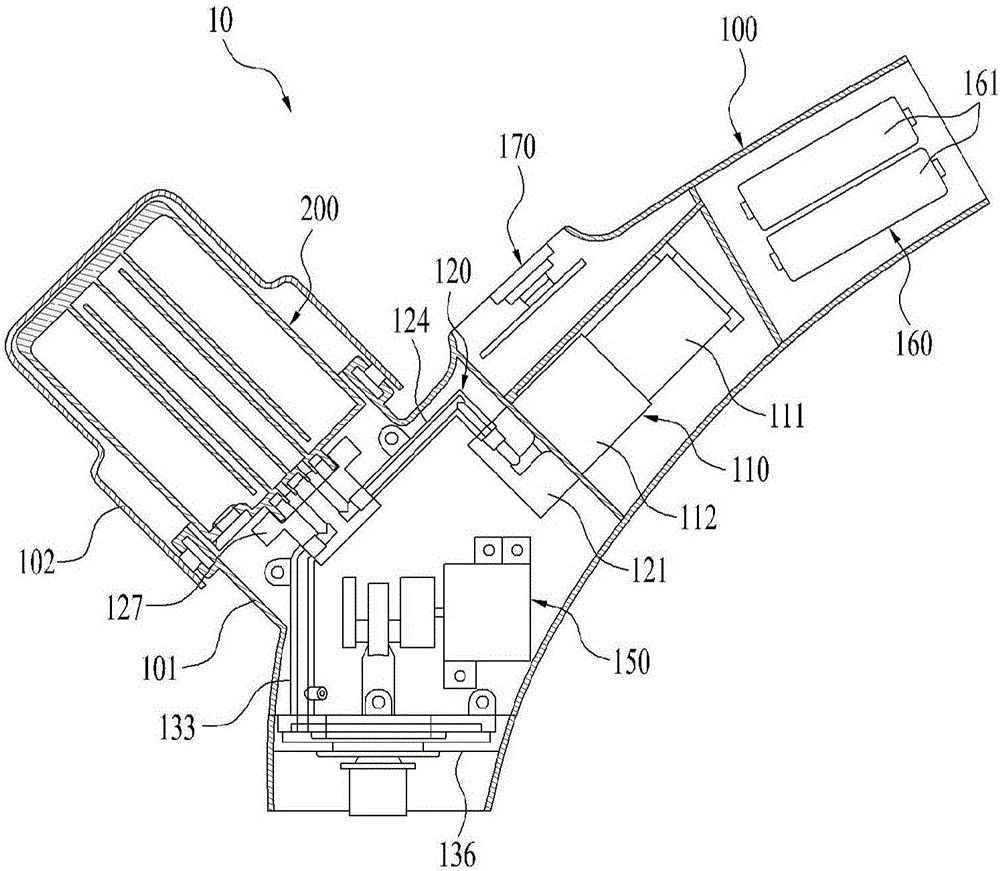

圖2是示出了根據本發明的手持式衣物處理設備的內部結構的截面視圖；

圖3是示出了根據本發明的手持式衣物處理設備的流體進給單元和循環通道單元的概略視圖；

圖4是示出了根據本發明的手持式衣物處理設備的循環通道單元的主要部分的放大透視圖；

圖5是示出了根據本發明的手持式衣物處理設備的振動單元的局部透視圖；

圖6是示出了根據本發明的手持式衣物處理設備的振動單元的局部截面視圖；

圖7是示出了根據本發明的手持式衣物處理設備的振動單元的另一個實施例的局部截面視圖；

圖8和9是示出了根據本發明的手持式衣物處理設備的水箱的透視圖；

圖10是示出了根據本發明的手持式衣物處理設備的水箱的內部結構的平面視圖；

圖11是沿著圖10的線11-11’截取的剖視圖；

圖12是沿著圖10的線12-12’截取的剖視圖；

圖13是示出了根據本發明的手持式衣物處理設備的通道結構和信號連接的概略視圖；

圖14是示出了根據本發明的手持式衣物處理設備的第一使用狀態的側視圖；

圖15是示出了清洗水和污染水按照根據本發明的手持式衣物處理設備的第一使用狀態進行的運動的概略視圖；

圖16是示出了根據本發明的手持式衣物處理設備的第二使用狀態的側視圖；并且

圖17是示出了清洗水和污染水按照根據本發明的手持式衣物處理設備的第二使用狀態進行的運動的概略視圖。

具體實施方式

現在，將詳細參考本發明的優選實施例，附圖中示出了這些實施例的實例。在所有附圖中，將盡可能地使用相同的附圖標記來指代相同或相似的部分。

在本發明的以下說明中，考慮到其在本發明中的功能而定義了各個構成元件的名稱。因此，這些構成元件的名稱不應理解為限制本發明的技術元素的含義。另外，為各個構成元件定義的名稱在本發明所屬的技術領域中也可以有其它名稱。

根據本發明的手持式衣物處理設備10是用于清洗衣物的污染部分的裝置。手持式衣物處理設備10具有被構造為由使用者抓持的結構。特別地，根據本發明的手持式衣物處理設備10被構造為向衣物的污染部分供應清洗水并收集衣物中殘留的污染水(包括清洗水、清潔劑和污染物；在下文中，被稱為“污染水”)。

下面，將參考附圖描述根據本發明的一個實施例的手持式衣物處理設備。圖1是示出了根據本發明的手持式衣物處理設備的透視圖，而圖2是示出了根據本發明的手持式衣物處理設備的內部結構的截面視圖。

如圖1和2中所示，根據本發明的手持式衣物處理設備10包括：便攜式本體100，該便攜式本體100具有被構造為由使用者抓持的把手并且限定用于清洗衣物的污染部分的、手持式衣物處理設備10的主體；和水箱200，該水箱200單獨地安裝在便攜式本體100的上側處，以存儲清洗所需的清洗水以及在衣物清洗之后收集的包含清潔劑和污染物的清洗水(在下文中，被稱為“污染水”)。

便攜式本體100包括：流體進給單元110，該流體進給單元110用于使具有預定壓力的空氣循環，以將存儲在水箱200中的清洗水供應到衣物的污染部分并同時將衣物中殘留的污染水收集到水箱200中；循環通道單元120，該循環通道單元120限定從流體進給單元110供應的空氣的通道以及清洗水40和污染水50(參見圖15)的通道；清洗單元136，該清洗單元136用于供應由循環通道單元120引導的清洗水并同時收集在衣物清洗之后產生的污染水；振動單元150，該振動單元150利用由循環通道單元120引導的清洗水40來執行清洗；供電單元160，該供電單元160用于向流體進給單元110和振動單元150供應電力；操控單元170，該操控單元170用于控制從供電單元160供應的電力；指示單元180(見圖13)，該指示單元180用于指明手持式衣物處理設備10的操作狀態；以及控制器190(參見圖13)，該控制器190用于在操控單元170的控制下控制流體進給單元110、振動單元150和指示單元180。

便攜式本體100還包括一對可分離的殼體(未示出)。流體進給單元110、循環通道單元120、清洗單元136、振動單元150、供電單元160、操控單元170、指示單元180和控制器190可以安裝在殼體中或從殼體中暴露。便攜式本體100能夠以各種形狀形成。例如，便攜式本體100能夠以具有預定曲率的柱體的形狀形成，以便該便攜式本體100能夠容易地被使用者抓持。

供電單元160向設置在便攜式本體100中的包括振動單元150、操控單元170、指示單元180和控制器190在內的各個電子構件供應電力。

供電單元160可以使用普通的一次性干電池161供應電力。替代地，供電單元160可包括用于接收從便攜式本體100的外部供應的外部電力并向便攜式本體100的各個電子構件供應所接收的外部電力的外部供電單元(未示出)。

在供電單元160包括外部供電單元的情形中，供電單元160還可以包括用于將外部AC電力轉換成DC電力的轉換器(未示出)。可以提供供電單元160的各種實施例，并且將省略其詳細說明。

操控單元170設置在便攜式本體100的外表面處。操控單元170可以包括用于控制從供電單元160供應的電力的電力開關171以及用于控制振動單元150的強度的強度調節開關(未示出)，稍后將對此進行描述。

指示單元180設置在便攜式本體100的外表面(具體地，操控單元170的一側)處。指示單元180可以包括當根據操控單元170的操作來供應電力時打開的操作指示燈(未示出)和當手持式衣物處理設備10由于缺電、缺水等而發生故障時打開的報警指示燈(未示出)。

當根據設置在便攜式本體100的外表面處的操控單元170的操作供應電力時，控制器190控制便攜式本體100的各個電子構件。

水箱200包括清洗水存儲單元210(見圖10)和污染水存儲單元220(見圖10)，該清洗水存儲單元210用于儲存利用從流體進給單元110供應的具有預定壓力的加壓空氣而供應的清洗水，該污染水存儲單元220用于收集并儲存在振動單元150執行清洗之后產生的污染水。

在便攜式本體100的中間部分處形成有水箱安裝單元101，水箱200安裝在水箱安裝單元101中。水箱安裝單元101被設置成使得下文將描述的循環通道單元120的水箱緊固塊127(見圖4)暴露。回轉夾具102設置在水箱安裝單元101的兩側，回轉夾具102回轉以擠壓并緊固水箱200。將在水箱200的說明中詳細描述回轉夾具102。

水箱安裝單元101形成在便攜式本體100的中間部分處，使得能夠通過水箱安裝單元101將清洗水供應到便攜式本體100的循環通道單元120。

根據本發明的手持式衣物處理設備10清洗置放在水平平面上的衣物20和置放在豎直平面上的衣物20。另外，根據手持式衣物處理設備10的使用狀態，可以相對于水平平面以大約45度或者相對于豎直平面以大約45度使用該便攜式本體100。手持式衣物處理設備10的使用狀態不受特別限制，并且可以根據衣物20的放置狀態而改變。

有必要使得安裝在便攜式本體100處的水箱200與便攜式本體100的使用狀態無關地供應清洗水。為此，水箱200可以垂直于便攜式本體100安裝。

在此情形中，安裝在便攜式本體100處的水箱200可以與便攜式本體100的使用狀態無關地維持沿順時針方向或沿逆時針方向相對于水平平面處于大約45度。在此情形中，可以順利地供應存儲在水箱200中的清洗水而與便攜式本體100的使用狀態無關。

安裝在便攜式本體100處的水箱200的安裝狀態不受特別限制。例如，安裝在便攜式本體100處的水箱200可以具有沿逆時針方向相對于便攜式本體100的豎直平面的、15度的邊界角度(margin angle)，或者具有沿順時針方向相對于便攜式本體100的豎直平面的、15度的邊界角度。

即，水箱200可以沿逆時針方向相對于豎直平面以大約30到60度的角度安裝在便攜式本體100處，以根據便攜式本體100的使用狀態來清洗置放在水平平面上的衣物。另一方面，水箱200可以沿順時針方向相對于豎直平面以大約30到60度的角度安裝在便攜式本體100處，以根據便攜式本體100的使用狀態來清洗置放在豎直平面上的衣物。

因此，水箱200的安裝角度可以改變，使得水箱200的下部連續位于低于水箱200的上部的位置處，而與便攜式本體100的使用狀態無關。

另外，因為便攜式本體100是在該便攜式本體100由使用者抓持的狀態下使用的，所以，便攜式本體100的一端用作把手并且該便攜式本體100的另一端用作用于清洗衣物20的清洗單元136。在此情形中，水箱安裝單元101可以形成在清洗單元136和便攜式本體100的把手之間。

另外，便攜式本體100能夠以具有預定曲率的彎曲部的形式形成，從而使用者能夠容易而方便地抓持并使用便攜式本體100。在此情形中，水箱安裝單元101可以形成在彎曲的便攜式本體100的凸形側的中間部分處。

在下文中，將參考附圖詳細描述根據本發明的手持式衣物處理設備10的各個構件。

首先，將參考圖3和4詳細描述根據本發明的手持式衣物處理設備10的流體進給單元110和循環通道單元120。圖3是示出了根據本發明的手持式衣物處理設備的流體進給單元和循環通道單元的概略視圖，并且圖4是示出了根據本發明的手持式衣物處理設備的循環通道單元的主要部分的放大透視圖。

流體進給單元110包括用于產生驅動力的馬達111和用于使空氣循環的空氣泵112。空氣泵112包括用于通過循環通道單元120供應高壓空氣的排放端口113(見圖13)和用于通過循環通道單元120收集空氣的收集端口114(見圖13)。可以提供構成流體進給單元110的馬達111和空氣泵112的各種實施例，并且將省略其詳細說明。

循環通道單元120包括：泵連接塊121，流體進給單元110的空氣泵112緊固于該泵連接塊121；水箱緊固塊127，水箱200緊固于該水箱緊固塊127；空氣通道塊124，該空氣通道塊124連接在泵連接塊121和水箱緊固塊127之間并且限定用于使空氣在緊固于水箱緊固塊127的水箱和緊固于泵連接塊121的空氣泵112之間循環的通道；和水通道塊133，該水通道塊133從水箱緊固塊127延伸到清洗單元136并且限定用于將清洗水供應到清洗單元136的通道和用于收集在衣物清洗之后產生的污染水的通道。

泵連接塊121以空氣泵112緊固于此的塊的形狀形成。泵連接塊121設有與空氣泵112的排放端口113相連的排放通道122以及與空氣泵112的收集端口114相連的抽吸通道123。泵連接塊121和空氣泵112經由另外的緊固構件(未示出)單獨地相互聯接。

水箱緊固塊127在其一側處設有密封凹槽128，水箱200緊固于該密封凹槽128。在密封凹槽128的內側，空氣供應孔129、清洗水供應孔130、污染水收集孔131和空氣收集孔132形成在水箱緊固塊127處。

空氣供應孔129和空氣收集孔132經由空氣通道塊124連接到排放通道122和抽吸通道123，并且清洗水供應孔130和污染水收集孔131經由水通道塊133連接到清洗單元136。

空氣通道塊124連接在泵連接塊121和水箱緊固塊127之間。空氣通道塊124包括在泵連接塊121的排放通道122和水箱緊固塊127的空氣供應孔129之間連接的排放延伸通道125以及在水箱緊固塊127的空氣收集孔132和泵連接塊121的抽吸通道123之間連接的抽吸延伸通道126。

水通道塊133連接在水箱緊固塊127和清洗單元136之間。水通道塊133設有清洗水供應通道134和污染水收集通道135，存儲在水箱200的清洗水存儲單元210中的清洗水40沿清洗水供應通道134移動到清洗單元136，在衣物20被清洗單元136清洗之后產生的污染水50沿污染水收集通道135移動到水箱200的污染水存儲單元220。

清洗單元136位于水通道塊133下面。清洗單元136包括清洗水噴射噴嘴138和污染水收集端口140(見圖5)，該清洗水噴射噴嘴138用于向衣物20噴射從水通道塊133的清洗水供應通道134供應的清洗水40，該污染水收集端口140用于抽吸并收集在衣物20被清洗之后產生的污染水50。將在振動單元150的說明中詳細描述清洗單元136。

清洗水噴射噴嘴138可直接連接到水通道塊133的清洗水供應通道134。替代地，清洗水噴射噴嘴138可經由另外的可移動波紋管式連接管道(未示出)連接到水通道塊133的清洗水供應通道134。另外，清洗單元136的污染水收集端口140可直接連接到水通道塊133的污染水收集通道135。替代地，清洗單元136的污染水收集端口140可經由另外的可移動波紋管式連接管道(未示出)連接到水通道塊133的污染水收集通道135。

上述流體進給單元110和循環通道單元120被如下地操作以移動流體。

首先，流體進給單元110的空氣泵112根據馬達111的操作而產生具有預定壓力的空氣。在空氣泵112的排放端口113處形成高于大氣壓力的壓力(在下文中，被稱為“正壓力”)，并在空氣泵112的收集端口114處形成低于大氣壓力的壓力(在下文中，被稱為“負壓力”)。

從空氣泵112的排放端口113排放的預定壓力的空氣經由泵連接塊121的排放通道122和空氣通道塊124的排放延伸通道125移動到水箱緊固塊127的空氣供應孔129，然后被供應到水箱200的清洗水存儲單元210。

供應到清洗水存儲單元210的加壓空氣向清洗水存儲單元210中的清洗水40施加預定壓力。清洗水40沿著水通道塊133的清洗水供應通道134流動，然后，通過清洗單元136的清洗水噴射噴嘴138噴射到衣物20。

噴射到衣物20的清洗水40根據振動單元150的操作來清洗衣物并然后變成污染水50。由于空氣泵112的負壓力，污染水50被收集到水箱200的污染水存儲單元220中。

即，因為泵連接塊121的抽吸通道123、空氣通道塊124的抽吸延伸通道126、水箱200的污染水存儲單元220和水通道塊133的污染水收集通道135連接到空氣泵112的收集端口114，所以，根據空氣泵112的操作，在泵連接塊121的抽吸通道123、空氣通道塊124的抽吸延伸通道126、水箱200的污染水存儲單元220和水通道塊133的污染水收集通道135處形成負壓力。

當根據空氣泵112的操作、通過清洗單元136的清洗水噴射噴嘴138噴射清洗水40時，由于在污染水收集端口140處形成的負壓力，水被抽吸到污染水收集端口140中。

隨后，水經由水通道塊133的污染水收集通道135被引入到緊固于水箱緊固塊127的水箱200的污染水存儲單元220中。此時，污染水50被與空氣一起引入到污染水存儲單元220中。空氣與污染水存儲單元220中的污染水50分離。分離的空氣經由空氣通道塊124的抽吸延伸通道126和泵連接塊121的抽吸通道123被引入到空氣泵112的收集端口114中。

在下文中，將參考圖5到7詳細描述根據本發明的手持式衣物處理設備的清洗單元136和振動單元150。圖5是示出了根據本發明的手持式衣物處理設備的振動單元的局部透視圖，圖6是示出了根據本發明的手持式衣物處理設備的振動單元的局部截面視圖，并且圖7是示出了根據本發明的手持式衣物處理設備的振動單元的另一個實施例的局部截面視圖。

同時，根據本發明提供了具有不同的、用于產生振動的結構的振動單元150的兩個實施例。將參考附圖描述分別的實施例。另外，根據本發明的一個實施例的振動單元與清洗單元相關聯。因此，將首先詳細地描述清洗單元。

將參考圖5和6描述根據本發明的一個實施例的清洗單元和振動單元。

清洗單元136具有位于水通道塊133的下端處的清洗單元本體，該清洗單元本體具有在其中間部分處形成的通孔。清洗單元本體在其一側處設有與水通道塊133的清洗水供應通道134連接的清洗水噴射噴嘴138，并在其另一側處設有與水通道塊133的污染水收集通道135連接的污染水收集端口140。

清洗單元136位于在凹陷狀態下在便攜式本體100的下部處形成的空間中，從而在衣物20的清洗期間，由于便攜式本體100和衣物20之間的緊密接觸，清洗單元136不向外暴露。

另外，清洗水噴射噴嘴138與衣物20隔開預定距離，以向衣物20的表面廣泛地噴射清洗水。清洗水噴射噴嘴138被設置成向將在下文中描述的振動單元150的振動器153噴射清洗水40。

污染水收集端口140設置成收集由振動單元150從衣物產生的污染水50。污染水收集端口140位于便攜式本體100的、便攜式本體100在此處與衣物的表面緊密接觸的位置處。

同時，振動單元150位于清洗單元136的清洗水噴射噴嘴138的一側處，以向衣物20以及清洗水40施加預定振動，從而改善清洗效果。振動單元150包括用于產生驅動力的馬達151、用于傳遞馬達151的旋轉力的偏心旋轉軸152、由偏心旋轉軸152振動的振動器153、以及用于將振動器153和清洗單元136之間的空間密封的可移動墊圈156。

振動器153在其上側端處設有偏心旋轉軸凹槽154，馬達151的偏心旋轉軸152可旋轉地插入偏心旋轉軸凹槽154中，并且振動器153在其下側端處設有撞擊塊155，該撞擊塊155用于根據馬達151的旋轉而在置放成與衣物20直接接觸時直接撞擊衣物20。振動器153的撞擊塊155直接撞擊衣物以提高清洗效率。

在下文中，將參考圖7描述根據本發明的另一個實施例的振動單元150’。就用于產生振動的振動結構而言，根據圖7所示的本發明的實施例的振動單元150’不同于根據本發明的先前實施例的振動單元150。與振動單元150’相關的清洗單元136與本發明的先前實施例的清洗單元相同，并且將省略其詳細說明。

根據本發明的實施例的振動單元150’包括用于產生振動的螺線管151’、用于根據螺線管151’的操作而在置放成與衣物20接觸時撞擊衣物20的振動器153’、以及用于將振動器153’和清洗單元136之間的空間密封的可移動墊圈156’。

振動器153’在其下側端處設有撞擊塊155’，該撞擊塊155’用于根據螺線管151’的操作而在置放成與衣物20直接接觸時直接撞擊衣物20。振動器153’的撞擊塊155’直接撞擊衣物以提高清洗效率。

在下文中，將參考圖8到12詳細描述根據本發明的手持式衣物處理設備的水箱200。圖8和9是示出了根據本發明的手持式衣物處理設備的水箱的透視圖，圖10是示出了根據本發明的手持式衣物處理設備的水箱的內部結構的平面視圖，圖11是沿著圖10的線11-11’截取的剖視圖，并且圖12是沿著圖10的線12-12’截取的剖視圖。具體地，圖11是示出了水箱的清洗水存儲單元的截面視圖，并且圖12是示出了水箱的污染水存儲單元的截面視圖。

如圖8到10中所示，水箱200以具有在其中限定的空間的盒子的形狀形成。水箱200在其頂部處設有彎曲部240，彎曲部240被設置在水箱安裝單元101處的回轉夾具102按壓，并且水箱200在其底部處設有緊固單元250，緊固單元250安裝在從水箱安裝單元101暴露的水箱緊固塊127處。

彎曲部240在其一側處設有用于限制回轉夾具102的回轉的捕捉凸起241。緊固單元250設有插入在水箱緊固塊127處形成的密封凹槽128中的密封突起251。空氣引入凸部252、清洗水排放凸部253、污染水引入凸部254和空氣收集凸部255在密封突起251的內側形成在緊固單元250處，這些凸部分別插入到設置在水箱緊固塊127處的空氣供應孔129、清洗水供應孔130、污染水收集孔131和空氣收集孔132中。

用于將水箱200分隔成兩個空間的分隔壁201設置在水箱200中。清洗水存儲單元210位于分隔壁201的一側，并且污染水存儲單元220位于分隔壁201的另一側。

用于向清洗水存儲單元210供應清洗水的水供應孔211形成在清洗水存儲單元210的下端處，并且用于從污染水存儲單元220排泄污染水的排泄孔221形成在污染水存儲單元220的下端處。

另外，供水和排泄帽230用于阻斷清洗水存儲單元210的水供應孔211和污染水存儲單元220的排泄孔221，它設置在水箱200的下端處，具體地，設置在水供應孔211的一側和排泄孔221的一側處。

空氣引入凸部252、清洗水排放凸部253、污染水引入凸部254和空氣收集凸部255在被分隔的狀態下位于清洗水存儲單元210和污染水存儲單元220處。具體地，空氣引入凸部252和清洗水排放凸部253形成在清洗水存儲單元210處，并且污染水引入凸部254和空氣收集凸部255形成在污染水存儲單元220處。

如圖11中所示，與空氣引入凸部252連通的第一空氣引入通道212a以及與第一空氣引入通道212a的上部及清洗水存儲單元210的下側連通的第二空氣引入通道212b形成在清洗水存儲單元210中。

另外，與清洗水排放凸部253連通的第一清洗水排放通道213a以及與第一清洗水排放通道213a的上部及清洗水存儲單元210的下側連通的第二清洗水排放通道213b形成在第一空氣引入通道212a的一側處。

在分別以對稱方式彼此相鄰的狀態下，第一和第二空氣引入通道212a和212b與第一和第二清洗水排放通道213a和213b形成在清洗水存儲單元210的中間部分處。第一和第二空氣引入通道212a和212b與第一和第二清洗水排放通道213a和213b是雙重結構通道。因此，清洗水40的引入和排放是在清洗水存儲單元210的下部處執行的。

即，根據空氣泵的操作，空氣經由空氣引入凸部252被引入到第一空氣引入通道212a中，被引導到與第一空氣引入通道212a的上部連接的第二空氣引入通道212b中，并且從第二空氣引入通道212b的下部供應到清洗水存儲單元210以升高清洗水存儲單元210中的壓力。

由于清洗水存儲單元210中的壓力升高，存儲在清洗水存儲單元210中的清洗水40被引入第二清洗水排放通道213b中、被引導到與第二清洗水排放通道213b的上部連接的第一清洗水排放通道213a，并通過清洗水排放凸部253排放。

另外，如圖12中所示，與污染水引入凸部254連通的污染水引入通道222形成在污染水存儲單元220中，并且，與空氣收集凸部255連通的空氣收集通道223形成在污染水引入通道222的一側處。

污染水引入通道222和空氣收集通道223從污染水存儲單元220的底部延伸，從而污染水引入通道222的上部和空氣收集通道223的上部與污染水存儲單元220連通。污染水引入通道222和空氣收集通道223以對稱方式形成在污染水存儲單元220的中間部分處。

即，在根據空氣泵112的操作而經由空氣收集凸部255和空氣收集通道223從污染水存儲單元220排放空氣時，污染水存儲單元220中的壓力降低。在污染水存儲單元220中的壓力降低時，污染水50被引入污染水引入凸部254中。被引入的污染水50沿著污染水引入通道222流動并從污染水引入通道222的上部引入到污染水存儲單元220中。

在如上所述的根據本發明的手持式衣物處理設備的水箱200中，水箱200例如被分隔成清洗水存儲單元210和污染水存儲單元220。替代地，清洗水存儲單元210和污染水存儲單元220可由獨立的槽構成，從而清洗水存儲單元210和污染水存儲單元220能夠分別被可分離地安裝在便攜式本體100處。

在上述水箱200的清洗水存儲單元210和污染水存儲單元220中，空氣的供應、清洗水的供應、污染水的引入和空氣的收集是在安裝在便攜式本體100的水箱安裝單元101處的水箱200的下部處執行的。

因此，即使當使用便攜式本體100清洗置放在水平平面上的衣物20或者置放在豎直平面上的衣物20時，空氣的供應、清洗水的供應、污染水的引入和空氣的收集仍然可以順利地執行。

在下文中，將詳細描述根據本發明的手持式衣物處理設備的操作。應該指出，在以下說明中述及的手持式衣物處理設備的元件是參考以上說明和繪圖理解的。

首先，將參考圖13描述如上所述的手持式衣物處理設備的電力、控制信號和流體通道連接。圖13是示出了根據本發明的手持式衣物處理設備的通道結構和信號連接的概略視圖。

如圖所示，供電單元160的電力連接到操控單元170，并且操控單元170電連接到控制器190。同時，流體進給單元110、振動單元150和指示單元180連接到控制器190。流體進給單元110、振動單元150和指示單元180由控制器190控制。流體進給單元110、振動單元150和指示單元180根據控制器190的控制信號操作。

根據操控單元170的操作的操控信號被輸入到控制器190中。控制器190控制流體進給單元110、振動單元150和連接到控制器190的指示單元180。

具體地，控制器190控制要供應到流體進給單元110的馬達111的電力，從而由空氣泵112產生加壓空氣。結果，正壓力在空氣泵的排放端口處形成，以強制地進給空氣。

由空氣泵112產生的加壓空氣依次通過空氣泵112的排放端口113、泵連接塊121的排放通道122、空氣通道塊124的排放延伸通道125和水箱緊固塊127的空氣供應孔129，然后供應到水箱200的清洗水存儲單元210。

加壓空氣經由水箱200的空氣引入凸部252和清洗水存儲單元210的第一空氣引入通道212a和第二空氣引入通道212b，移動到水箱200的清洗水存儲單元210，以升高清洗水存儲單元210中的壓力。

由于清洗水存儲單元210中的壓力升高，存儲在清洗水存儲單元210中的清洗水40被引入第二清洗水排放通道213b中、被引導到與第二清洗水排放通道213b的上部連接的第一清洗水排放通道213a，并通過清洗水排放凸部253排放。

隨后，通過清洗水排放凸部253排放的清洗水40沿著水通道塊133的清洗水供應通道134流動，然后通過設置在清洗單元136處的清洗水噴射噴嘴138噴射到衣物。

當通過清洗水噴射噴嘴138噴射清洗水40時，控制器190控制振動單元150撞擊向其噴射清洗水40的衣物20的局部部分，使得衣物20得到清洗。

具體地，當在控制器190的控制下將電力供應給馬達151時，振動單元150的馬達151運行。根據馬達151的運行，與馬達151的偏心旋轉軸152連接的振動器153振動。結果，在振動器153的端部處形成的撞擊塊155撞擊向其噴射清洗水的衣物20的表面從而衣物20得到清洗。

在上述過程期間，根據空氣泵112的操作而在空氣泵112的收集端口114處形成負壓力。結果，還在與空氣泵112的收集端口114連接的泵連接塊121的抽吸通道123、空氣通道塊124的抽吸延伸通道126、水箱200的污染水存儲單元220和水通道塊133的污染水收集通道135處形成負壓力。

因此，由于在污染水收集端口140處形成的負壓力，在由振動單元150使用通過清洗單元136的清洗水噴射噴嘴138噴射的清洗水執行清洗之后產生的污染水50被抽吸到污染水收集端口140中、沿著與污染水收集端口140連接的水通道塊133的污染水收集通道135流動，并且通過水箱緊固塊127的污染水收集孔131被引入水箱200的污染水存儲單元220中。同時，污染水收集端口140周圍的空氣被與污染水50一起地引入污染水收集端口140中。空氣還與污染水50一起被引入污染水存儲單元220中。

污染水50和空氣經由污染水存儲單元220的污染水引入通道222被引入污染水存儲單元220中并被從污染水存儲單元220的上部排放到污染水存儲單元220的下部。與污染水50一起引入的空氣被從污染水50分離并停留在污染水存儲單元220的上部中。由于重力，污染水50存儲在污染水存儲單元220的下部中。

停留在污染水存儲單元220中的空氣被引入污染水收集通道135中并且通過水箱緊固塊127的空氣收集孔132移動到空氣通道塊124的抽吸延伸通道126。隨后，空氣經由泵連接塊121的抽吸通道123被引入空氣泵112的收集端口114中。

因此，根據空氣泵112的操作，空氣被供應到并收集到水箱200，并且根據空氣泵112的操作，清洗水40被供應到并收集到水箱200。

基于衣物的放置，根據本發明的手持式衣物處理設備可以具有各種操作模式。在下文中，將僅僅詳細描述手持式衣物處理設備的典型操作模式。

首先，將參考圖14和15描述根據本發明的手持式衣物處理設備的第一使用狀態。圖14是示出了根據本發明的手持式衣物處理設備的第一使用狀態的側視圖，并且圖15是示出了清洗水和污染水按照根據本發明的手持式衣物處理設備的第一使用狀態的運動的概略視圖。

圖14示出了根據本發明的一個實施例的手持式衣物處理設備的操作狀態，其中衣物20被置放在水平平面上，并且使用便攜式本體100的清洗單元136接觸置放在水平平面上的衣物。在這個使用狀態中，安裝在便攜式本體100處的水箱200沿著逆時針方向相對于垂線以大約45度的角度定位。

在如上所述的使用狀態中，如圖15(a)中所示，清洗水40被存儲在水箱200中。根據空氣泵112的操作，經由水箱200的空氣引入凸部252與清洗水存儲單元210的第一空氣引入通道212a及第二空氣引入通道212b中，空氣被供應到水箱200的清洗水存儲單元210，以升高清洗水存儲單元210中的壓力。

由于清洗水存儲單元210中的壓力升高，存儲在清洗水存儲單元210中的清洗水40被引入第二清洗水排放通道213b中、被引導到與第二清洗水排放通道213b的上部連接的第一清洗水排放通道213a，并且被通過清洗水排放凸部253排放。

另外，在衣物20的清洗之后產生的污染水50由于在污染水收集端口140處形成的負壓力而被抽吸到污染水收集端口140中、沿著與污染水收集端口140連接的水通道塊133的污染水收集通道135流動，并且通過水箱緊固塊127的污染水收集孔131被引入水箱200的污染水存儲單元220中。

同時，污染水收集端口140周圍的空氣被與污染水50一起地引入污染水收集端口140中。空氣還與污染水50一起被引入污染水存儲單元220中。此時，如圖15(b)中所示，污染水50被儲存在水箱200的污染水存儲單元220中。

在下文中，將參考圖16和17描述根據本發明的手持式衣物處理設備的第二使用狀態。圖16是示出了根據本發明的手持式衣物處理設備的第二使用狀態的側視圖，并且圖17是示出了清洗水和污染水按照根據本發明的手持式衣物處理設備的第二使用狀態進行的運動的概略視圖。

圖16示出了根據本發明的另一個實施例的手持式衣物處理設備的操作狀態，其中衣物20被置放在豎直平面上，并且使用便攜式本體100的清洗單元136接觸置放在豎直平面上的衣物。在這個使用狀態中，安裝在便攜式本體100處的水箱200沿著順時針方向相對于豎直線以大約45度的角度定位。

在如上所述的使用狀態中，如圖17(a)中所示，清洗水40被存儲在水箱200中。根據空氣泵112的操作，經由水箱200的空氣引入凸部252與清洗水存儲單元210的第一空氣引入通道212a及第二空氣引入通道212b，空氣被供應到水箱200的清洗水存儲單元210以升高清洗水存儲單元210中的壓力。

由于清洗水存儲單元210中的壓力升高，存儲在清洗水存儲單元210中的清洗水40被引入第二清洗水排放通道213b中、被引導到與第二清洗水排放通道213b的上部連接的第一清洗水排放通道213a，并通過清洗水排放凸部253排放。

另外，在衣物20的清洗之后產生的污染水50由于在污染水收集端口140處形成的負壓力而被抽吸到污染水收集端口140中、沿著與污染水收集端口140連接的水通道塊133的污染水收集通道135流動，并通過水箱緊固塊127的污染水收集孔131被引入水箱200的污染水存儲單元220中。同時，污染水收集端口140周圍的空氣被與污染水50一起被引入污染水收集端口140中。空氣還與污染水50一起被引入污染水存儲單元220中。此時，如圖17(b)中所示，污染水50被存儲在水箱200的污染水存儲單元220中。

在如上所述根據本發明的手持式衣物處理設備10中，即使當衣物20被置放在水平平面或豎直平面上時，用于供應清洗水40的通道和用于收集污染水50的通道仍然位于清洗水40的表面和污染水50的表面下方。因此，能夠與便攜式本體100的使用狀態無關地供應并收集清洗水40和污染水。

本領域技術人員將會清楚，在不偏離本發明的精神或者范圍的情況下，能夠在本發明中進行各種修改和變型。因此，本發明旨在涵蓋本發明的所有修改和變型，如果它們落在所附權利要求及其等價形式的范圍內。
