本發明涉及鞋子制作加工設備技術領域，更具體地說涉及一種鞋子加工側固定機構。

背景技術：
：

鞋子在對后跟鞋套處進行縫制時，需要將鞋子固定，其一般需要將一個與鞋子伸腳的鞋子口相對應的固定頭伸入鞋子將其進行固定，并使得固定頭的外壁與鞋子的后部處的內壁面緊貼從而方便加工，但其緊貼效果并不理想。

技術實現要素：
：

本發明的目的是克服現有技術的不足，提供一種鞋子加工側固定機構，它可以自動固定側向放置的鞋子，并自動將主卡置頭伸入鞋子的后部處并自動與鞋子的后部處的內壁面緊貼，方便對后跟鞋套處縫制其他鞋料。

本發明解決所述技術問題的方案是：

一種鞋子加工側固定機構，包括機架，所述機架的頂板的左側和右側均固定有主支撐板，兩個主支撐板的外側壁上均固定有推動氣缸，左側的推動氣缸的推桿穿過主支撐板并固定有連接板，右側的推動氣缸的推桿穿過主支撐板并固定有壓緊板，連接板上設有主卡置頭；

主卡置頭的左端面具有多個螺接桿，螺接桿伸出連接板上具有的軸向桶孔并螺接有至少兩個相互壓靠的固定螺母，連接板夾持在固定螺母和主卡置頭的左端面之間，主卡置頭的中部具有主腔體，主腔體的左端面中部具有向左延伸的延伸插孔，延伸插孔向左伸出主卡置頭的左端面并與連接板上具有的通氣螺孔相通，主腔體中放置有氣囊，氣囊的左端具有向左延伸的連接管，連接管插套在延伸插孔中，連接管的端部具有徑向延伸邊，徑向延伸邊通過螺栓固定連接在主卡置頭的左端面上，連接管的端部插套在通氣螺孔中；

所述主腔體的內側壁上具有多個徑向通孔，伸縮桿插套在徑向通孔中，伸縮桿的內端固定有壓板，壓板壓靠在氣囊的外側壁上，伸縮桿的外端穿過徑向通孔并固定在弧形塊上，多個弧形塊處于主卡置頭的外壁處并靠近主卡置頭的外壁；

所述主卡置頭的右端與壓緊板左右相對應。

所述連接板與主卡置頭的左端面之間夾持有密封圈。

所述徑向通孔的內側壁上具有多個限位導槽，伸縮桿的外側壁上具有多個限位塊，限位塊插套在對應的限位導槽中。

所述弧形塊的內側壁上固定有多個導向桿，導向桿插套在主卡置頭的外側壁上具有的連接插槽中。

所述主卡置頭的右端面固定有緩沖墊。

所述壓緊板的左側壁面的上部和下部均固定有夾持連接塊，兩個夾持連接塊的外壁固定有夾持氣缸，夾持氣缸的推桿穿過夾持連接塊并固定有夾持塊。

本發明的突出效果是：

與現有技術相比，它可以自動固定側向放置的鞋子，并自動將主卡置頭伸入鞋子的后部處并自動與鞋子的后部處的內壁面緊貼，方便對后跟鞋套處縫制其他鞋料。

附圖說明：

圖1是本發明的局部結構示意圖；

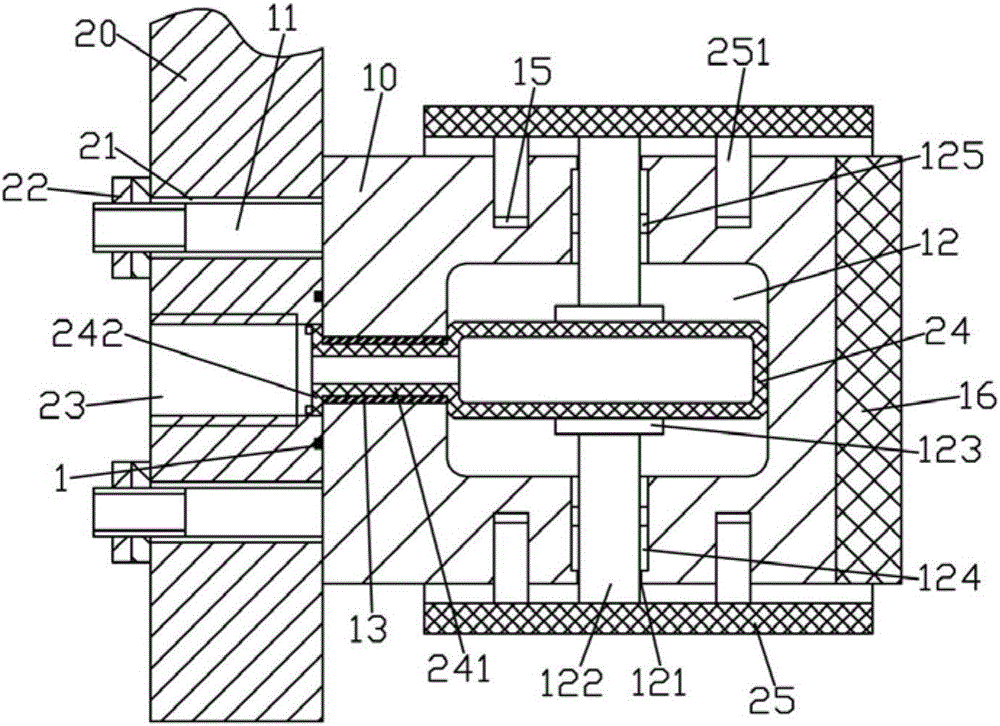

圖2是本發明的主卡置頭的局部結構示意圖；

圖3是本發明的主卡置頭的局部結構示意圖。

具體實施方式：

實施例，見如圖1至圖3所示，一種鞋子加工側固定機構，包括機架100，所述機架100的頂板的左側和右側均固定有主支撐板101，兩個主支撐板101的外側壁上均固定有推動氣缸102，左側的推動氣缸102的推桿穿過主支撐板101并固定有連接板20，右側的推動氣缸102的推桿穿過主支撐板101并固定有壓緊板30，連接板20上設有主卡置頭10；

主卡置頭10的左端面具有多個螺接桿11，螺接桿11伸出連接板20上具有的軸向桶孔21并螺接有至少兩個相互壓靠的固定螺母22，連接板20夾持在固定螺母22和主卡置頭10的左端面之間，主卡置頭10的中部具有主腔體12，主腔體12的左端面中部具有向左延伸的延伸插孔13，延伸插孔13向左伸出主卡置頭12的左端面并與連接板20上具有的通氣螺孔23相通，主腔體12中放置有氣囊24，氣囊24的左端具有向左延伸的連接管241，連接管241插套在延伸插孔13中，連接管241的端部具有徑向延伸邊242，徑向延伸邊242通過螺栓固定連接在主卡置頭10的左端面上，連接管241的端部插套在通氣螺孔23中；

所述主腔體12的內側壁上具有多個徑向通孔121，伸縮桿122插套在徑向通孔121中，伸縮桿122的內端固定有壓板123，壓板123壓靠在氣囊24的外側壁上，伸縮桿122的外端穿過徑向通孔121并固定在弧形塊25上，多個弧形塊25處于主卡置頭10的外壁處并靠近主卡置頭10的外壁；

進一步的說，所述主卡置頭10的右端與壓緊板30左右相對應。

進一步的說，所述連接板20與主卡置頭10的左端面之間夾持有密封圈1。

進一步的說，所述徑向通孔121的內側壁上具有多個限位導槽124，伸縮桿122的外側壁上具有多個限位塊125，限位塊125插套在對應的限位導槽124中。

進一步的說，所述弧形塊25的內側壁上固定有多個導向桿251，導向桿251插套在主卡置頭10的外側壁上具有的連接插槽15中。

進一步的說，所述主卡置頭10的右端面固定有緩沖墊16。

進一步的說，所述壓緊板30的左側壁面的上部和下部均固定有夾持連接塊31，兩個夾持連接塊31的外壁固定有夾持氣缸32，夾持氣缸32的推桿穿過夾持連接塊31并固定有夾持塊33。

通過兩個推動氣缸102的作用，使得主卡置頭10伸入鞋子中并壓靠在鞋子的底面上，而壓緊板30壓靠在鞋子的鞋底的底面上，實現鞋子的固定，然后，通過夾持氣缸32的推桿推動，實現兩個夾持塊33對鞋子的側壁的固定，然后，通過將連接通氣螺孔23的通氣管通氣進入，使得氣囊24膨脹，將弧形塊25向外延伸壓靠在鞋子的內側壁上，從而方便后續縫制，其緊貼效果好。

最后，以上實施方式僅用于說明本發明，而并非對本發明的限制，有關技術領域的普通技術人員，在不脫離本發明的精神和范圍的情況下，還可以做出各種變化和變型，因此所有等同的技術方案也屬于本發明的范疇，本發明的專利保護范圍應由權利要求限定。
