本實用新型涉及一種洗衣機，具體涉及一種刷卡式全自動洗衣機，屬于電器技術領域。

背景技術：

現有的全自動洗衣機已經被非常普遍的應用，而且非常的方便。但是目前一些學校，化工單位的單身宿舍和公寓的洗衣機的使用問題依然存在。目前現有技術中有一種可以滿足單身公寓或宿舍群體使用的洗衣機，這種洗衣機采用的收費方式為投擲硬幣方式。這樣的投幣式洗衣機雖然目前普遍被采用，但是卻不符合現在流行的付費方式。而且使用硬幣必須每次都帶硬幣，而平常專門使用硬幣的場合比較少，因此用硬幣來支付洗衣機的費用也不是非常方便的一種形式。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種刷卡式全自動洗衣機，采用刷卡的形式與控制面板相結合，然后完成洗衣的工作，不但操作方便，而且使用收款安全，能夠滿足無人經營洗衣房的要求，實現了全自動洗衣機的刷卡消費的方式，符合現在的付費的 需求，給群眾使用洗衣機提供了良好的管理模式，可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型提供一種刷卡式全自動洗衣機，包括電機、電磁離合器、撥盤、外桶、內桶、控制面板、電源線、插頭、磁卡插入口、扣費裝置、顯示屏、高水位開關、中水位開關、低水位開關、排水口、桶體和進水口，所述桶體內部設有外桶，所述外桶內部設有內桶，所述內桶底部通過轉軸與電機連接且電磁離合器設置在轉軸上，所述電機固定在桶體底部，所述桶體底部設有排水口，所述排水口一側設有低水位開關，所述低水位開關頂部設有中水位開關，所述中水位開關頂部設有高水位開關，所述桶體頂部設有控制面板，所述控制面板一側設有進水口，所述控制面板另一側設有顯示屏，所述桶體頂部設有扣費裝置，所述扣費裝置上設有磁卡插入口，電源線通過扣費裝置連接桶體內部的微控制器，所述電源線另一端設有用于連接插座的插頭。

作為本實用新型的一種優選技術方案，所述控制面板上設有停止按鈕、烘干按鈕、高水位按鈕、中水位按鈕、低水位按鈕和洗滌時間按鈕。

作為本實用新型的一種優選技術方案，微控制器通過桶體內部的線路與顯示屏、電機和控制面板連接。

作為本實用新型的一種優選技術方案，所述桶體底部的四個直角 處設有用于起到減震作用的支座。

本實用新型所達到的有益效果是：一種刷卡式全自動洗衣機，采用刷卡的形式與控制面板相結合，然后完成洗衣的工作，不但操作方便，而且使用收款安全，能夠滿足無人經營洗衣房的要求，實現了全自動洗衣機的刷卡消費的方式，符合現在的付費的需求，給群眾使用洗衣機提供了良好的管理模式。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

在附圖中：

圖1是本實用新型實施例所述的一種刷卡式全自動洗衣機整體結構示意圖；

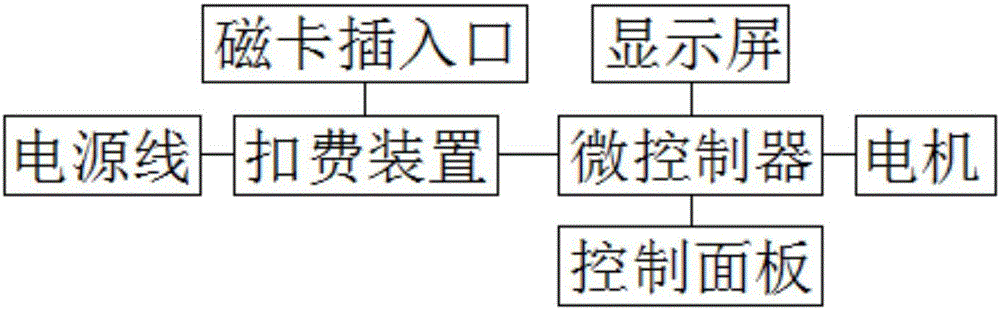

圖2是本實用新型實施例所述的一種刷卡式全自動洗衣機水質分析儀的控制示意圖；

圖中標號：1、電機；2、電磁離合器；3、撥盤；4、外桶；5、內桶；6、控制面板；7、電源線；8、插頭；9、磁卡插入口；10、扣費裝置；11、顯示屏；12、高水位開關；13、中水位開關；14、低水位開關；15、排水口；16、桶體。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：請參閱圖1-2，本實用新型一種刷卡式全自動洗衣機，包括電機(1)、電磁離合器(2)、撥盤(3)、外桶(4)、內桶(5)、控制面板(6)、電源線(7)、插頭(8)、磁卡插入口(9)、扣費裝置(10)、顯示屏(11)、高水位開關(12)、中水位開關(13)、低水位開關(14)、排水口(15)、桶體(16)和進水口(17)，所述桶體(16)內部設有外桶(4)，所述外桶(4)內部設有內桶(5)，所述內桶(5)底部通過轉軸與電機(1)連接且電磁離合器(2)設置在轉軸上，所述電機(1)固定在桶體(16)底部，所述桶體(16)底部設有排水口(15)，所述排水口(15)一側設有低水位開關(14)，所述低水位開關(14)頂部設有中水位開關(13)，所述中水位開關(13)頂部設有高水位開關(12)，所述桶體(16)頂部設有控制面板(6)，所述控制面板(6)一側設有進水口(17)，所述控制面板(6)另一側設有顯示屏(11)，所述桶體(16)頂部設有扣費裝置(10)，所述扣費裝置(10)上設有磁卡插入口(9)，電源線(7)通過扣費裝置(10)連接桶體(16)內部的微控制器，所述電源線(7)另一端設有用于連接插座的插頭(8)。

所述控制面板(6)上設有停止按鈕、烘干按鈕、高水位按鈕、 中水位按鈕、低水位按鈕和洗滌時間按鈕，方便群眾使用，微控制器通過桶體(16)內部的線路與顯示屏(11)、電機(1)和控制面板(6)連接，便于操控，所述桶體(16)底部的四個直角處設有用于起到減震作用的支座，可以起到緩沖的作用，減小震動和噪音。

需要說明的是，本實用新型為一種刷卡式全自動洗衣機，工作時，當用戶刷卡時，經過扣費裝置扣費，則電路中通電，然后通過操控控制面板進行洗衣，采用刷卡的形式與控制面板相結合，然后完成洗衣的工作，不但操作方便，而且使用收款安全，能夠滿足無人經營洗衣房的要求，實現了全自動洗衣機的刷卡消費的方式，符合現在的付費的需求，給群眾使用洗衣機提供了良好的管理模式。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
