本實用新型設計滾筒洗衣機領域，尤其涉及大型商用烘干洗滌一體機。

背景技術：

現在市面上的大型商用烘洗一體機大多是簡單的將烘干機和水洗機組合拼接在一起，上面烘干機下面水洗機形成一個機組，洗滌時先將被洗物品放入水洗機內洗滌脫水，再放入烘干機內進行烘干，十分繁瑣費時費力浪費資源。

申請公布號CN 102517859 A公開了一種滾筒式洗干一體機及烘干控制方法，該洗干一體機包括滾筒、加熱器、烘干風機、過濾器、水冷冷凝器及排水系統，所述的洗干一體機還設有水冷凝循環烘干系統、無水冷凝直排烘干系統及在水冷凝循環烘干和無水冷凝直排烘干之間切換選擇烘干方式的切換機構，水冷凝循環烘干和無水冷凝直排烘干方式的選擇方式包括人工選擇和自動選擇，當人工選擇為水冷凝循環烘干方式時，水冷冷凝器中的傳感器感知沒有進冷凝水，則自動切換為無水冷凝直排烘干方式；該發明結構簡單，降低了生產成本，通過兩種烘干方式的切換，減少了冷凝用水量，降低了對用水的需求，擴大了用戶范圍。該發明的缺點是結構相對復雜。

技術實現要素：

針對現有技術不足，本實用新型提供大型商用烘干洗滌一體機，包括外殼、機蓋、洗滌內桶和洗滌外桶，所述洗滌外桶的桶底上部和所述外殼之間設置有進氣通道，所述進氣通道內設有加熱管，所述洗滌外桶的前方上部設置有出氣口，所述洗滌內桶桶底為雙層結構，所述洗滌內桶上層桶底均布若干個通風孔，所述洗滌內桶下層桶底設有若干個呈放射狀的桶底葉片。

進一步的，所述外殼和所述洗滌外桶之間設置高壓水泵，所述高壓水泵通過進水管道和洗滌外桶相連。

進一步的，所述外殼和所述洗滌外桶之間設置氣泡發生器。

進一步的，所述洗滌外桶同軸固定分流膠套，所述分流膠套包括儲水室和儲氣室。

進一步的，所述高壓水泵通過水泵出水管連接在所述分流膠套，所述氣泡發生器通過 氣泡進氣管和所述分流膠套相連。

進一步的，所述洗滌內桶固接若干個提升筋，所述提升筋上設有若干個通氣孔。

進一步的，所述洗滌內桶下層桶底設有與提升筋相應個數管道，所述提升筋通過管道和所述分流膠套相連。

進一步的，所述提升筋的數量為四個。

進一步的，所述提升筋中間部位下凹，其作用是能使衣物集中在洗滌桶的中間部位，既減少了所述一體機的震動和噪音，又方便衣物的取出。

所述一體機洗滌原理如下：所述提升筋旋轉至所述一體機上方時，所述高壓水泵的泵入的水經過分流膠套，再經管道進入提升筋中，經提升筋的通氣孔噴淋下來，實現噴淋洗滌，提高衣物的洗滌效率，達到省水的目的；所述提升筋旋轉至所述一體機下方時，所述氣泡發生器產生的氣泡經氣泡進氣管進入分流膠套，再經管道進入提升筋，經提升筋的通氣孔噴入到洗滌內桶中，產生的豐富細膩泡沫，能迅速滲透衣物的纖維深層，縮短了溶解洗衣粉和去污所需的時間，有效節省洗衣到脫水的過程，氣泡能帶走衣物中的污物，有效提高洗滌效率。

與現有技術相比，本實用新型的有益效果在于：

1、所述一體機結構簡單，脫水和烘干同時進行，省時省力。

2、在烘干時，所述提升筋能使衣物集中在洗滌桶的中間部位，既減少了所述一體機的震動和噪音，又方便衣物的取出。

附圖說明

圖1為所述一體的整體結構示意圖；

圖2為所述提升筋結構示意圖；

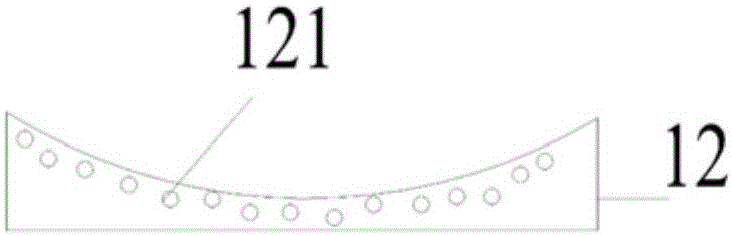

圖3為所述提升筋的側視圖；

圖4為所述洗滌內桶上層桶底結構示意圖；

圖5為所述洗滌內桶下層桶底結構示意圖；

圖6為所述分流膠套的剖視圖。

圖中所示：1-機蓋，2-洗滌內桶，21-洗滌內桶桶底，22-通風孔，23-桶底葉片，3-洗滌外桶，4-外殼，5-進氣通道，6-出氣口，7-加熱管，8-高壓水泵，81-水泵出水管，9-氣 泡發生器，91-氣泡進氣管，10-進水管道，11-分流膠套，111-儲氣室，112-儲水室，113-氣泡進氣管接口，114-水泵出水管接口，12-提升筋，121-通氣孔，13-管道。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

本實用新型所述大型商用烘干洗滌一體機，包括機蓋1、洗滌內桶2、洗滌外桶3和外殼4，在洗滌外桶3內設有能旋轉的洗滌內桶2，洗滌外桶3的桶底上部和外殼4之間設置有進氣通道5，進氣通道5內設有加熱管7，洗滌外桶3的前方上部設置有出氣口6，洗滌內桶桶底21為雙層結構，所述洗滌內桶2上層桶底均布若干個通風孔22，所述洗滌內桶2下層桶底設有若干個呈放射狀的桶底葉片23。

高壓水泵8和氣泡發生器9設置在外殼4和洗滌外桶3之間，高壓水泵8通過進水管道10和洗滌外桶3相連。

分流膠套11和洗滌外桶3同軸固定，所述分流膠套11包括儲水室112和儲氣室111，所述高壓水泵8通過水泵出水管10連接在所述分流膠套11，所述分流膠套11上設有水泵出水管接口114，所述氣泡發生器9通過氣泡進氣管91和分流膠套11相連，所述分流膠套11上設有氣泡進氣管接口113。

所述洗滌內桶2固接4個提升筋12，所述提升筋12上設有若干個通氣孔121，所述提升筋12中間部位下凹；所述提升筋12能使衣物集中在洗滌桶的中間部位，既減少了所述一體機的震動和噪音，又方便衣物的取出。

所述洗滌內桶2下層桶底設有4個管道13，所述提升筋12通過管道13和所述分流膠套11相連。

所述提升筋12旋轉至所述一體機上方時，所述高壓水泵8的泵入的水經過分流膠套11，再經管道13進入提升筋12中，經提升筋12的通氣孔121噴淋下來，實現噴淋洗滌。

所述提升筋12旋轉至所述一體機下方時，所述氣泡發生器9產生的氣泡經氣泡進氣管91進入分流膠套11的儲水室112，再經管道13進入提升筋12，經提升筋12的通氣孔121噴入到洗滌內桶2中，產生的豐富細膩泡沫，能迅速滲透衣物的纖維深層，縮短了溶解洗衣粉和去污所需的時間，有效節省洗衣到脫水的過程，氣泡能帶走衣物中的污物，有效提高洗滌效率。

所述一體機的原理為：

在洗滌過程中，洗滌外桶3中的水經進水管道10被高壓水泵8泵入到分流膠套11，再 通過洗滌內桶桶底21的管道13，將水通過提升筋12中，待洗滌內桶2旋轉至機殼4上方，水經通氣孔121噴淋到衣物上。同時，氣泡發生器9將氣泡通過分流膠套11的儲氣室111，再通過管道13，將氣泡通過提升筋12中，待洗滌內桶2旋轉至機殼4下方，再經通氣孔121進入到洗滌內桶2。

在脫水時，加熱管7工作，將進氣通道5空氣加熱，熱空氣通過洗滌內桶桶底21進入洗滌內桶2桶腔內，對衣物進行烘干，同時桶底葉片23在高速旋轉的狀態下，起到風扇的作用，將洗滌內桶2的水汽通過出氣口6排出。

本實用新型并不限于上述實施方式，在不背離本實用新型的實質內容的情況下，本領域技術人員可以想到的任何變形、改進、替換均落入本實用新型的保護范圍。
