本實用新型涉及一種單側驅動鋼筘橫動機構，屬于紡織機械技術領域。

背景技術：

廣角布是一種產業用布，它是由普通機織的平紋織物衍變而來。從結構上看，它也是由兩系統紗線構成，但與普通機織物不同的是兩系統紗線之間的夾角不是90°而是其他角度（典型如120°），這種特殊結構使得廣角布比普通機織物的變形能力更高，尤其沿布面垂直方向的變形能力更為突出。

另一方面，兩系統紗線之間非90°夾角使得它在普通織機上難以實現織造，其中又以打緯部分的實現最為困難。專利CN201410257262.6和CN201420308470.X公布了一種劍桿織機織造廣角布用打緯機構，將傳統的搖擺式打緯方式改為直線往復打緯方式，這種設計對原設備的改動較大。專利CN201120552808.2公布了一種鋼筘橫動機構，實現了鋼筘的前后往復運動和左右橫動，對原設備改動較小，但左右均設導軌等機件，不適合噴水噴氣等無梭織機，因為該類織機機身結構緊湊并且是單側引緯。

技術實現要素：

本實用新型主要解決的技術問題是提供一種結構簡單、單側驅動的鋼筘橫向往復運動機構，其能夠在鋼筘前后擺動打緯的同時驅動鋼筘左右橫動。

為解決上述技術問題，本實用新型所采用的技術方案是：

一種單側驅動鋼筘橫動機構，包括與打緯機構連接的筘座腳、設置在所述筘座腳上的上下筘帽以及位于上下筘帽之間的鋼筘連接件，其特征在于：在所述鋼筘連接件上設置有一傳動螺母，在所述傳動螺母上連接有一傳動螺桿，該傳動螺桿的另一端設有一與固定設置在織機機架上的內齒輪嚙合的傳動齒輪。

在所述上下筘帽之間還設置有一滑塊，所述鋼筘連接件固定在所述滑塊上，所述傳動螺母設置在所述滑塊上。

所述筘帽為凹槽形，所述滑塊的兩頭伸入兩筘帽的凹槽內。

所述內齒輪為扇形齒盤。

為了使得滑塊和鋼筘在筘帽中能夠以盡量小的阻力運動，上述筘帽內設有空腔，空腔內裝有滾珠，筘帽內槽深度小于滾珠直徑，使滾珠頂部露出空腔表面。滑塊和鋼筘在滾珠上左右運動，阻力大大減小。

為防止滾珠意外滑出筘帽，筘帽兩端裝有限位塊。

為取得較好的打緯效果并減少機構運轉時的振動，筘帽凹槽的槽寬、滑塊厚度均等于鋼筘筘梁厚度。

本實用新型單側驅動的、對原設備改動較小的鋼筘橫向往復運動機構，它能使鋼筘在前后擺動打緯的同時，巧妙的運用內外齒輪的嚙合以及螺桿和螺母，同步完成鋼筘一定的左右橫動 ，從而使得經紗與緯紗成需要的交角，實現廣角布的織造，尤其是廣角布在單側引緯的無梭織機上的織造生產 。

與現有技術相比，本實用新型的優點是：單側驅動，結構簡單，且驅動機構位于織機右側，能適應噴水等無梭織機。

附圖說明

下面結合附圖和實施例對本實用新型作進一步說明。

圖1是本實用新型單側驅動鋼筘橫動機構的結構示意圖。

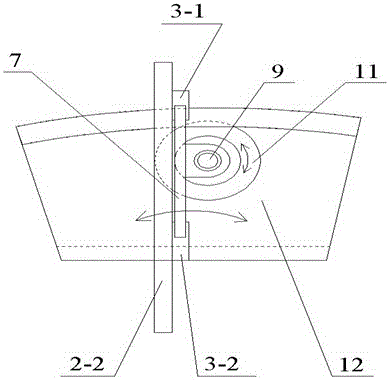

圖2是本實用新型單側驅動鋼筘橫動機構驅動部分的結構示意圖。

圖3是本實用新型單側驅動鋼筘橫動機構上筘帽的截面的局部放大圖。

圖4是本實用新型單側驅動鋼筘橫動機構上筘帽的仰視圖。

圖5是本實用新型單側驅動鋼筘橫動機構裝上鋼筘的結構示意圖。

圖中，1是鋼筘，1-1是筘梁，1-2是筘片，2-1、2-2分別是左右筘座腳，3-1、3-2分別是上、下筘帽，3-3是筘帽內的空腔，4是滾珠，5是限位塊，6是傳動螺母，7是滑塊，8是鋼筘連接件，9是傳動螺桿，10是軸承，11是傳動齒輪，12是齒盤，13是織機機架。

具體實施方式

下面結合附圖對實施例進行進一步闡述。如圖1所示，在無梭織機的筘座腳2-1和2-2上加裝上、下筘帽3-1、3-2。筘帽形狀如圖3所示，為凹槽形，其槽寬D等于鋼筘筘梁1-1的厚度H。如圖5和圖1所示，鋼筘1活裝在上下筘帽3-1和3-2之間，鋼筘連接件8用于將鋼筘和滑塊7連接一體。滑塊7的兩頭伸入筘帽的凹槽內，活裝于兩筘帽間靠右一側，可沿筘帽長度方向左右運動，同時也帶動鋼筘左右橫動。

滑塊7的左右運動是通過以下方式實現的。如圖1，滑塊7上固裝有傳動螺母6，右側筘座腳2-2上固裝有軸承10，其位置與傳動螺母6中心對齊，二者之間裝有傳動螺桿9；傳動螺桿9的右端裝有傳動齒輪11，并與固裝在織機機架13上的齒盤12內嚙合。如圖2，當傳動螺桿9及其上的傳動齒輪11隨著打緯運動前后擺動時，傳動齒輪11在扇形齒盤12內做回轉運動，帶動傳動螺桿9同步回轉，傳動螺桿9驅動傳動螺母6和滑塊7左右往復運動，并且這種左右往復運動與筘座腳的前后擺動同步。

在實際使用中，還應采取措施減小鋼筘1和滑塊7在筘帽中運動的阻力。對此，可采取的措施是：如圖3和圖1所示，筘帽3-1凹槽內設有空腔3-3，空腔內裝有滾珠4，筘帽內槽深度L小于滾珠直徑R，使滾珠4頂部露出空腔表面。滾珠4可采用滾珠軸承內的標準件。如圖5和圖1所示，鋼筘1和滑塊7最后在滾珠4上左右運動，阻力大大減小。如圖4所示，為防止滾珠意外滑出筘帽，筘帽兩端裝有限位塊5，限位塊位置可調，并靠其上的螺絲5-1固定位置。在設定限位塊位置時應注意為滾珠運動留出一定空間。

上述單側驅動鋼筘橫動機構使用時，只需取下限位塊，裝入鋼筘，并利用鋼筘連接件將其與滑塊相連，即可實現織造生產，并且可視不同經密、紗線等更換鋼筘。本單側驅動鋼筘橫動機構的優點主要是：單側驅動，結構簡單，且驅動機構位于織機右側，能適應噴水等無梭織機；更換鋼筘方便，對鋼筘磨損小。
