本實用新型涉及干衣機技術領域，更具體地，涉及一種便攜式干衣機。

背景技術：

出差或旅行時，由于不方便晾曬，清洗后的衣物往往不能及時晾干，加上沒有充足的光照，衣物會長時間處于潮濕狀態，導致衣物出現異味。

為此，大多數人在出差或旅行時會攜帶足夠的衣物，將換下的衣服帶回家進行清洗，這樣會導致行李多，不便出行，而且換下的衣物長時間不清洗會滋生細菌。

或者，有的利用電吹風將衣物吹干，但是電吹風吹干衣物的效率低，耗時長，而且電吹風長時間使用安全性較差。

技術實現要素：

本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型提出了一種便攜式干衣機，所述便攜式干衣機可以快速晾干衣物，并且具有結構簡單緊湊、便于攜帶等優點。

根據本實用新型的便攜式干衣機，包括：殼體，所述殼體內限定有腔室，所述殼體上設有分別與所述腔室導通的進風口和出風口；用于懸掛衣物的支架，所述支架與所述殼體相連；風機，所述風機可轉動地設在所述腔室內，以產生氣流；加熱元件，所述加熱元件設在所述腔室內。

根據本實用新型的便攜式干衣機，通過將風機和加熱元件設在腔室內，利用加熱元件將氣體加熱，并利用風機將熱氣體吹出，從而可以加快衣物晾干的速度，烘干用時少，烘干效果好，并且具有結構簡單緊湊、便于攜帶等優點。

另外，根據本實用新型的便攜式干衣機還可以具有如下附加的技術特征：

根據本實用新型的一些實施例，所述出風口設在所述殼體的下表面或側周面上。

可選地，所述殼體包括：上殼體，所述進風口設在所述上殼體上；下殼體，所述下殼體連接在所述上殼體的下部且與所述上殼體配合限定出所述腔室，所述出風口設在所述下殼體的下表面上。

進一步地，所述下殼體包括：第一子殼體，所述第一子殼體形成為大體沿水平方向延伸的板體且所述第一子殼體的外周沿與所述上殼體相連；第二子殼體，所述第二子殼體形成為沿豎直方向延伸的中空體，所述第二子殼體的上邊沿與所述第一子殼體的內周沿相連，所述上殼體、所述第一子殼體與所述第二子殼體配合限定出所述腔室，所述第一子殼體的下表面和所述第二子殼體的下表面的至少一個上設有所述出風口。

進一步地，所述出風口包括：多個第一出風口，所述多個第一出風口沿所述第一子殼體的周向間隔開設置在所述第一子殼體的下表面上；多個第二出風口，所述多個第二出風口呈陣列分布在所述第二子殼體的下表面上。

可選地，所述第一子殼體的延伸方向與水平方向的夾角的取值范圍α為0度-30度。

可選地，所述第二子殼體形成為中空圓柱形。

根據本實用新型的一些實施例，所述上殼體與所述下殼體卡接相連。

可選地，所述上殼體的下端的內周沿上設有卡槽，所述下殼體的外周沿卡接在所述卡槽內。

進一步地，所述卡槽的下端敞開且所述卡槽內設有沿其周向間隔開且沿其徑向向內延伸的卡接凸起，所述下殼體的外周沿卡接在所述卡接凸起與所述卡槽的上壁面之間。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

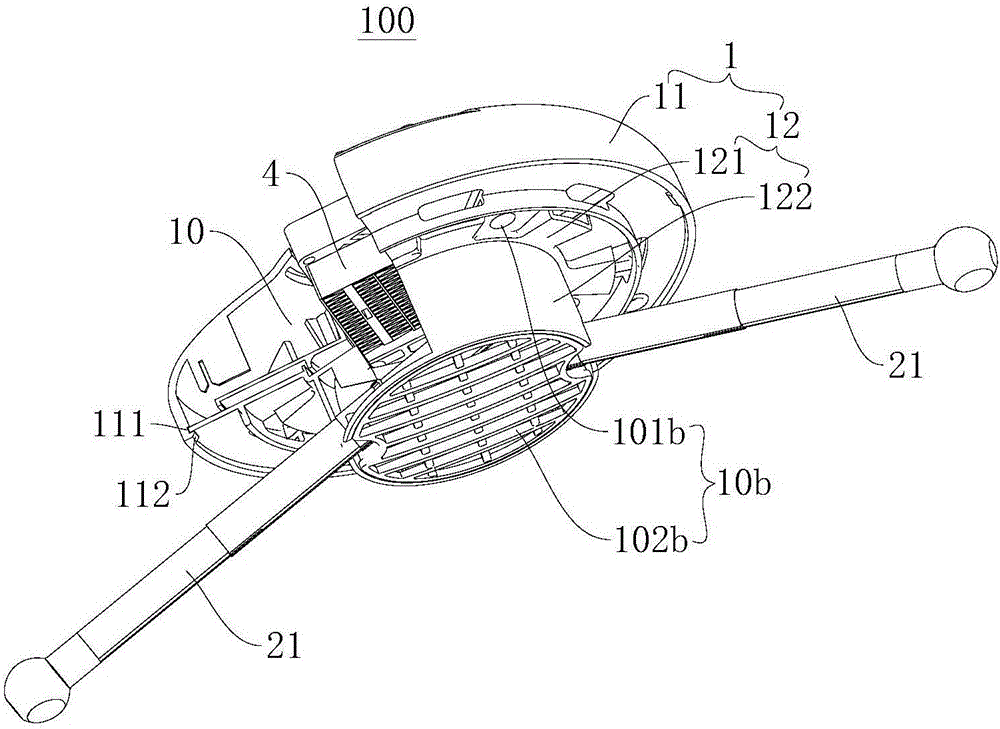

圖1是根據本實用新型一個實施例的便攜式干衣機的一個角度的結構示意圖；

圖2是根據本實用新型一個實施例的便攜式干衣機的另一個角度的結構示意圖；

圖3是根據本實用新型一個實施例的的便攜式干衣機的剖視示意圖；

圖4是根據本實用新型另一個實施例的便攜式干衣機的示意圖；

圖5是根據本實用新型另一個實施例的便攜式干衣機的部分剖視圖；

圖6是根據本實用新型另一個實施例的便攜式干衣機的剖視圖；

圖7是根據本實用新型另一個實施例的便攜式干衣機的一個角度的立體圖；

圖8是根據本實用新型另一個實施例的便攜式干衣機的另一個角度的立體圖。

附圖標記：

100：便攜式干衣機；

1：殼體；10：腔室；110：第一腔室；120：第二腔室；

10a：進風口；101a：進風孔組；102a：子進風孔；10b：出風口；101b：第一出風口；102b：第二出風口；103b：側部出風口；104b：底部出風口；

11：上殼體；12：下殼體；111：卡槽；112：卡接凸起；121：第一子殼體；122：第二子殼體；1211：上表面；1212：外圍面；1213：中心面；

2：支架；21：支撐管；3：風機；4：加熱元件。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

下面結合附圖詳細描述根據本實用新型實施例的便攜式干衣機100，該便攜式干衣機100可用于晾干衣物。其中，上下方向以便攜式干衣機100正常使用時的上下方向為準。

參考圖1-圖8所示，根據本實用新型實施例的便攜式干衣機100可以包括：殼體1、支架2、風機3和加熱元件4。

具體而言，如圖3、圖5和圖6所示，殼體1內可以限定有腔室10，殼體1上可設有分別與腔室10導通的進風口10a的出風口10b，外界的空氣可從進風口10a進入腔室10，經加熱元件4以及風機3處理后可以從出風口10b排出，吹向衣物，加速衣物的晾干速度。

如圖1-圖8所示，支架2可與殼體1相連，支架2可用于懸掛衣物，也就是說，潮濕的衣物可以懸掛在支架2上，以進行晾干或烘干，從而可以增大衣物與空氣的接觸面積，加快水汽的蒸發。

風機3可轉動地設在腔室10內，以產生氣流，從而加速氣體的流動速度，進一步促進蒸發，加速衣物晾干的速度。

如圖1-圖6所示，加熱元件4可以設在腔室10內，以對腔室10內的氣體加熱，從而利用熱氣體烘干衣物，進一步加快衣物的晾干速度。

需要晾干潮濕的衣物時，可以將衣物懸掛在支架2上，風機3轉動，同時加熱元件4啟動，對腔室10內的氣體進行加熱，從進風口10a進入的氣體流經風機3和加熱元件4后，從出風口10b吹出熱氣體，對衣物進行烘干，加快衣物的晾干速度。

根據本實用新型實施例便攜式干衣機100，通過將風機3和加熱元件4設在腔室10內，利用加熱元件4將氣體加熱，并利用風機3將熱氣體吹出，從而可以加快衣物晾干的速度，烘干用時少，烘干效果好，并且具有結構簡單緊湊、便于攜帶等等優點。

根據本實用新型的一些實施例，如圖1-圖8所示，殼體1上可設有進風口10a，支架2可與殼體1相連，殼體1和支架2中的至少一個上可設有出風口10b，并且殼體1和支架2的至少一個上設有與進風口10a和出風口10b導通的腔室10，以使從進風口10a進入腔室10的氣體從出風口10b流出。

在一些實施例中，如圖1所示，殼體1內限定有腔室10，殼體1上設有分別與腔室10導通的進風口10a和出風口10b，風機3和加熱元件4均設在殼體1限定出的腔室10內。加熱元件4可以對腔室10內的氣體進行加熱，風機3可以產生氣流，將氣體從出風口10b吹出，利用熱氣體烘干衣物。

而在另一些實施例中，如圖6所示，殼體1內可以限定有第一腔室110，殼體1上設有多個沿殼體1的周向間隔開設置的進風口10a，支架2內可以限定有與第一腔室110導通的第二腔室120，第一腔室110和第二腔室120可以共同構成腔室10，支架2上設有與第二腔室120導通的出風口10b，其中，風機3設在第一腔室110內，加熱元件4設在第二腔室120內。烘干衣物時，氣體從進風口10a進入第一腔室110，經過風機3后，進入第二腔室120，由加熱元件4進行加熱，然后從出風口10b吹出，對衣物進行烘干。

由此，可以使進風口10a和出風口10b的設置更加多樣化，并且可以靈活設置風機3和加熱元件4。

根據本實用新型的一些實施例，出風口10b可以設在殼體1的下表面或側周面上。例如，如圖1所示，出風口10b可以設在殼體1的下表面上，從而可以從殼體1的下表面上吹出熱氣體。再例如，出風口10b可以設在殼體1的側周面上，以從殼體1的側周吹出熱風。

如圖1-圖3所示，殼體1可以包括：上殼體11和下殼體12，下殼體12可以連接在上殼體11的下部，并且上殼體11和下殼體12可以配合限定出腔室10，其中，進風口10a可以設在上殼體11上，出風口10b可以設在下殼體12的下表面上。由此，外界的空氣可以從上殼體11進入腔室10，經加熱和加速后，熱氣體可以從下殼體12的下表面吹出，增加衣物上水分的蒸發速度，加快衣物晾干的速度。

可選地，下殼體12可以包括第一子殼體121和第二子殼體122，如圖1-圖3所示，第一子殼體121可以形成為沿水平方向延伸的板體，并且第一子殼體121的外周沿可與上殼體11相連，第二子殼體122可以形成為沿豎直方向延伸的中空體，第二子殼體122的上邊沿可與第一子殼體121的內周沿相連，上殼體11、第一子殼體121與第二子殼體122配合限定出第一腔室110，并且，第一子殼體121的下表面和第二子殼體122的下表面的至少一個上可以設有出風口10b。

也就是說，出風口10b可以設在第一子殼體121的下表面上，或者，出風口10b可以設在第二子殼體122的下表面上，再或者，還可以同時在第一子殼體121的下表面上和第二子殼體122的下表面上同時設有出風口10b，以利于熱氣體從腔室10中流出。

進一步地，出風口10b可以包括多個第一出風口101b和多個第二出風口102b，如圖2所示，多個第一出風口101b可沿第一子殼體121的周向間隔開設置在第一子殼體121的下表面上，多個第二出風口102b可以呈陣列分布在第二子殼體122的下表面，從而可以增大出風口10b的面積，增大熱氣體與衣物的接觸面積，進而加快水分的蒸發，提高烘干效率。

在一些實施例中，第一子殼體121的延伸方向與水平方向的夾角的取值范圍可以α可為0度-30度。換言之，第一子殼體121的延伸方向與水平方向之間的夾角可以在0度-30度之間選取。一方面可以進一步提高便攜式干衣機100的外形靈活性和多樣性，便于其他零部件的設置，另一方面，可以提高便攜式干衣機100的美觀性。

在一些實施例中，如圖1-圖3所示，第二子殼體122可以形成為中空圓柱形，結構簡單，便于加工，并且外形美觀。

根據本實用新型的一些實施例，上殼體11和下殼體12可以卡接相連，以簡化結構，方便拆裝。

可選地，如圖1和圖2所示，上殼體11的下端的內周沿上可以設有卡槽111，下殼體12的外周沿可以卡接在卡槽111內，從而可以實現上殼體11與下殼體12之間的連接，連接可靠，并且安裝方便。

進一步地，如圖1和圖2所示，卡槽111的上端可以敞開，并且卡槽111內可以設有沿其周向間隔開并且沿其徑向向內延伸的卡接凸起112，下殼體12的外周沿可以卡接在卡接凸起112與卡槽111的上壁面之間。由此，可以提高上殼體11與下殼體12之間的連接強度，防止錯位，進一步提高便攜式干衣機100的穩定性和可靠性。

根據本實用新型的一些實施例，如圖1-圖8所示，支架2可以包括兩個支撐管21，兩個支撐管21可分別位于殼體1的兩側，并且兩個支撐管21可分別與殼體1可樞轉地相連，從而通過轉動兩個支撐管21將支架2展開，就可以將衣物懸掛在支架2上，而轉動兩個支撐管21收起，可以減小便攜式干衣機100的體積，便于收納，使用方便省力，而且便于攜帶。

在一些實施例中，如圖4-圖7所示，出風口10b可以包括設在支撐管21的側壁上的側部出風口103b，也就是說，從進風口10a進入腔室10的空氣在腔室10內經過加熱和加速處理后，可以從支撐管21的側壁上吹出。由此，熱氣體可以靠近衣物流動，使衣物的溫度升高，從而可以進一步加快衣物上水分的蒸發速度，同時可以達到烘干效果，加快衣物晾干的速度。

有利地，參考圖4-圖6所示，側部出風口103b可以大致形成為沿支撐管21的側壁的周向延伸的環形風口，環形風口可以在一定程度上增大熱氣體與衣物的接觸面積，提高烘干效果。

可選地，出風口10b還可以包括設在支撐管21的底壁上的底部出風口104b，使得一部分熱氣體可以從底部出風口104b流出，從底部流向衣物，從而可以進一步增大熱氣體與衣物的接觸面積，進一步加快烘干速度。

如圖7所示，底部出風口104b可沿支撐管21的軸向延伸，以便于加工制造，降低成本。

可選地，底部出風口104b可以包括多個，并且，多個底部出風口104b可分別沿支撐管21的軸向間隔開布置，從而熱氣體可以從多個底部出風口104b吹出，進一步增大熱氣體與衣物的接觸面積，使烘干效果更優。

進一步地，如圖7所示，多個底部出風口104b的尺寸均可相同，這樣，可以使底部出風口104b的結構簡單，便于加工，同時，可以提高便攜式干衣機100的美觀性。

根據本實用新型的一些實施例，如圖4-圖8所示，每個進風口10a可以形成為沿殼體1的軸向延伸的長條形口，以增大進風面積，增大進風量。進一步地，多個進風口10a的尺寸均可以相同，不僅方便加工，而且可以進一步提高便攜式干衣機100的美觀性。

在本實用新型的一些實施例中，進風口10a的軸向與風機3的旋轉軸線的延伸方向可以相同，從而可以提高氣體的流速。當然，進風口10a的設置并不限于此，在本實用新型的另一些實施例中，進風口10a的軸向相對于風機3的旋轉軸線的延伸方向可以傾斜設置，以使進入腔室10的空氣在風機3的作用下，可以整體流動，并從出風口10b流出。

下面結合圖1-圖3對進風口10a的軸向與風機3的旋轉的延伸方向相同的便攜式干衣機100的結構進行詳細描述。

如圖1-圖3所示，進風口10a可以設在殼體1的上表面1211上，風機3的旋轉軸線的延伸方向可為豎直方向，也就是說，風機3繞豎直方向旋轉，進風口10a設在殼體1的上表面1211上，并且進風口10a的軸向沿豎直方向延伸。由此，氣體從進風口10a進入腔室10后，在風機3的作用下，可以加速流動，并從出風口10b流出，從而可以帶動衣物表面的空氣流動，帶走衣物內的水汽，加快烘干速度。

可選地，如圖1所示，進風口10a可以包括沿殼體1的徑向間隔開分布的多圈進風孔組101a，每圈進風孔組101a可以包括多個沿殼體1的周向間隔開分布的多個子進風孔102a。由此，可以增大進風口10a的面積，增大進風量，從而可以有效提高氣體的流量和流速。

進一步地，每個子進風孔102a可以形成為沿殼體1的周向延伸的弧形孔，美觀性好。

如圖1所示，在沿殼體1的徑向上，多個子進風孔102a在殼體1的周向上延伸的尺寸向外可以遞增。也就是說，多個子進風孔102a的長度可以從內向外逐漸增大。這樣，不僅可以增大有效進風面積，而且可以使殼體1的外形整潔美觀。

可選地，位于相鄰的兩圈進風孔組101a中的相鄰的兩個進風孔在殼體1的周向上可以對齊，或者，位于相鄰的兩圈進風孔組101a中的相鄰的兩個進風孔在殼體1的周向上可以錯開設置，以使多個進風孔組101a可以靈活設置，進一步提高美觀性。

根據本實用新型的一些實施例，殼體1的上表面1211可以包括：中心面1213和外圍面1212，如圖3所示，中心面1213可以形成為向上凸出的弧形面，外圍面1212的內周沿可與中心面1213的外周沿相連，并且外圍面1212不高于中心面1213，從而可以使得殼體1的上表面1211形成為具有圓滑外形的面，一方面，可以提高殼體1的美觀性，另一方面，在懸掛或拿取衣物時可以防止損傷衣物。

下面結合圖4-圖8詳細描述進風口10a的軸向與風機3的旋轉的延伸方向傾斜設置的便攜式干衣機100的具體結構。

根據本實用新型的一些實施例，如圖4-圖8所示，進風口10a的軸向可與風機3的旋轉軸線的延伸方向垂直，從而由進風口10a進入殼體1的氣體可以整體流動，有效提高流速，提高烘干效果。

可選地，如圖4-圖8所示，進風口10a可以設在殼體1的外周面上，進風口10a的軸向沿水平方向延伸。進一步地，風機3的旋轉軸線的延伸方向可為豎直方向，從而可以使得進風口10a的軸向與風機3的旋轉軸線的延伸方向垂直，提高便攜式干衣機100的多樣性和靈活性。

在一些實施例中，如圖4-圖8所示，進風口10a可以包括多個，以增大進風量，并且多個進風口10a可沿殼體1的周向間隔開設置。由此，不僅可以提高殼體1的強度和可靠性，而且可以方便加工。

為了提高美觀性，多個進風口10a可沿殼體1的周向均勻設置，也就是說，多個進風口10a可以沿殼體1的周向均勻間隔開設置。

有利地，每個進風口10a可以形成為沿殼體1的軸向延伸的長條形口，以方便加工，進一步地，多個進風口10a的尺寸均可相同，從而可以使便攜式干衣機100的美觀性更優。

根據本實用新型實施例的便攜式干衣機100的其他構成以及操作對于本領域的普通技術人員來說是可知的，在此不再詳細描述。
