本實用新型涉及家用電器技術領域，尤其是涉及一種烘干晾衣架組件。

背景技術：

出差或旅游時，由于酒店內不方便晾曬，換洗下來的衣服往往不能及時晾干。而且，酒店內往往沒有充足的光照，衣物在酒店房間晾的時間久了，由于長時間潮濕，會導致衣服有異味，無法直接穿出去。

目前，大多數人采取的辦法是攜帶足夠的衣服，換下的衣服帶回家再洗，這樣會導致行李多，出行不便；且衣物長時間不洗會滋生細菌。或者使用酒店提供的電吹風吹干衣物，但是效率很低，需要花很長時間，而且電吹風長時間使用不安全。

技術實現要素：

本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型在于提出一種烘干晾衣架組件，所述烘干晾衣架組件可以加快衣物的晾干速度，為用戶烘干衣物增加便利性。

根據本實用新型的烘干晾衣架組件，包括：晾衣架，所述晾衣架被構造成適于衣物掛置的形狀，所述晾衣架內設有用于烘干衣物的烘干裝置；掛鉤，所述掛鉤的第一端與所述晾衣架可拆卸地相連，所述掛鉤的第二端具有適于安裝烘干晾衣架組件的安裝部。

根據本實用新型的烘干晾衣架組件，通過在晾衣架內設用于烘干衣物的烘干裝置，并將掛鉤與晾衣架可拆卸連接，由此，可以加快衣物的晾干速度，使得用戶更加快捷、方便、安全地晾干衣物。同時，還可以減少占用空間，便于用戶出行時攜帶，還為用戶烘干衣物增加便利性。

在本實用新型的一些實施例中，所述晾衣架包括：主體部；第一肢部和第二肢部，所述第一肢部和所述第二肢部均與所述主體部相連并張開呈預定角度，其中，所述掛鉤可拆卸地與所述主體部相連。

進一步地，所述掛鉤可拆卸地連接在所述主體部的側壁上。

在本實用新型的一個實施例中，所述主體部的軸線、所述第一肢部的軸線以及所述第 二肢部的軸線位于同一平面內，且所述掛鉤的軸線與所述主體部的軸線、所述第一肢部的軸線以及所述第二肢部的軸線垂直。

在本實用新型的一個實施例中，所述主體部的側面上形成有限位孔，所述掛鉤上設有鉤部，所述鉤部適于插入所述限位孔并勾住所述晾衣架。

進一步地，所述鉤部包括連接桿部和凸緣，所述凸緣設在所述連接桿部自由端并沿所述連接桿部的徑向向外延伸。

在本實用新型的一個實施例中，所述晾衣架內形成有風道，且所述晾衣架上形成有連通所述風道的進風口和出風口，所述烘干裝置包括：風機，所述風機的至少一部分設置在所述風道內用于風道內的氣流由進風口流向出風口；加熱元件，所述加熱元件內置于所述晾衣架內并對所述風道加熱。

進一步地，所述進風口形成在所述主體部上，且所述出風口形成在所述主體部、所述第一肢部和所述第二肢部中的至少一個上。

更進一步地，所述進風口形成在所述主體部的周面上，所述出風口形成在所述主體部的底面以及所述第一肢部和所述第二肢部上。

在本實用新型的一個實施例中，所述第一肢部和所述第二肢部內均設有所述加熱元件。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

圖1是根據本實用新型實施例的烘干晾衣架組件的示意圖；

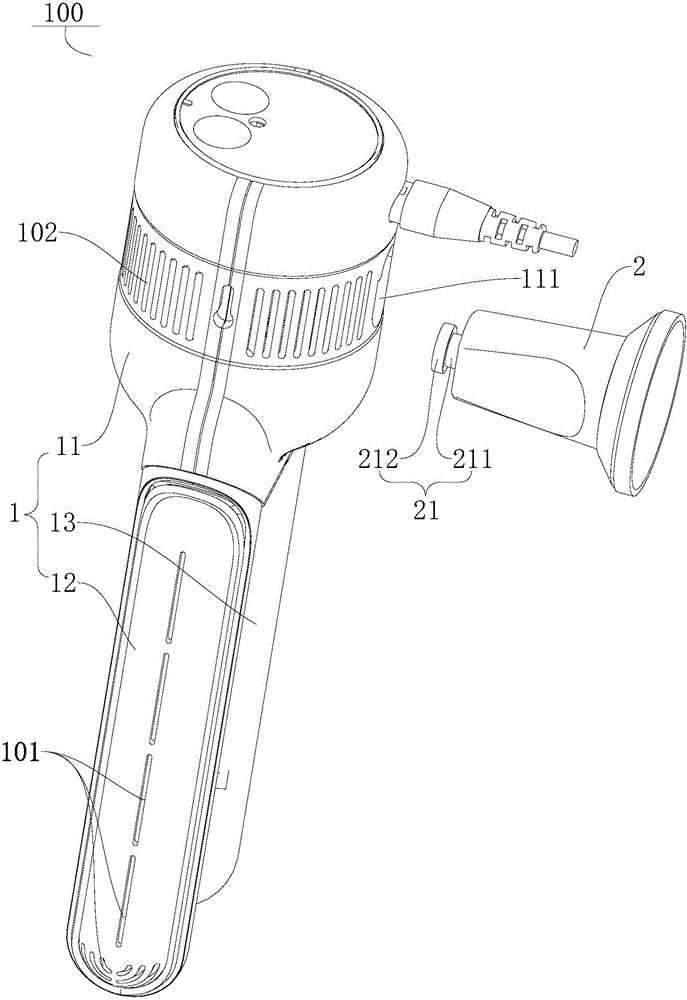

圖2是圖1中所示的烘干晾衣架組件的爆炸圖。

附圖標記：

烘干晾衣架組件100，

晾衣架1，出風口101，進風口102，

主體部11，限位孔111，第一肢部12，第二肢部13，

掛鉤2，鉤部21，連接桿部211，凸緣212。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

下文的公開提供了許多不同的實施例或例子用來實現本實用新型的不同結構。為了簡化本實用新型的公開，下文中對特定例子的部件和設置進行描述。當然，它們僅僅為示例，并且目的不在于限制本實用新型。此外，本實用新型可以在不同例子中重復參考數字和/或字母。這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施例和/或設置之間的關系。此外，本實用新型提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的可應用于性和/或其他材料的使用。

下面參考圖1和圖2描述根據本實用新型實施例的烘干晾衣架組件100。

如圖1所示，根據本實用新型實施例的烘干晾衣架組件100，包括：晾衣架1和掛鉤2。

具體地，晾衣架1被構造成適于衣物掛置的形狀，晾衣架1內設有用于烘干衣物的烘干裝置；在用戶出差旅行時，僅需攜帶烘干晾衣架組件100，在洗好衣物之后將衣物掛在晾衣架1上，再利用烘干裝置烘干衣物，烘干裝置工作時，可以使衣物的溫度升高，從而增加衣物上水分的蒸發速度，加快衣物的晾干速度。

掛鉤2的第一端(例如圖1中所示的掛鉤2的左端)與晾衣架1可拆卸地相連，掛鉤2的第二端(例如圖1中所示的掛鉤2的右端)具有適于安裝烘干晾衣架組件100的安裝部(例如圖2中所示的鉤部21)。由此，可以減少烘干晾衣架組件100的占用空間，便于攜帶；當用戶需要使用烘干晾衣架組件100懸掛烘干衣物時，僅需將晾衣架1與掛鉤2組裝起來，將掛鉤2懸掛在一個固定物體上即可，從而可以為用戶烘干衣物增加便利性。

根據本實用新型實施例的烘干晾衣架組件100，通過在晾衣架1內設用于烘干衣物的烘干裝置，并將掛鉤2與晾衣架1可拆卸連接，由此，可以加快衣物的晾干速度，使得用戶更加快捷、方便、安全地晾干衣物。同時，還可以減少占用空間，便于用戶出行時攜帶，還為用戶烘干衣物增加便利性。

在本實用新型的一個實施例中，如圖1所示，晾衣架1可以包括：主體部11、第一肢部12和第二肢部13，第一肢部12和第二肢部13均與主體部11相連并張開呈預定角度，以便于在懸掛衣物時撐起衣物，其中，掛鉤2可拆卸地與主體部11相連，由此，可以使烘干晾衣架組件100的結構更加合理、緊湊。

可選地，如圖1所示，掛鉤2可拆卸地連接在主體部11的側壁上。例如，主體部11形成為大體圓柱形，掛鉤2可拆卸地連接在主體部11的外周壁上。由此，可以使烘干晾衣架組件100的結構設置更加合理。

在本實用新型的一個實施例中，參照圖1，主體部11的軸線、第一肢部12的軸線以及第二肢部13的軸線位于同一平面內，且掛鉤2的軸線與主體部11的軸線、第一肢部12的軸線以及第二肢部13的軸線垂直。也就是說，掛鉤2的軸線垂直于主體部11的軸線、第一肢部12的軸線和第二肢部13的軸線共同限定出的平面，由此，當衣物懸掛在晾衣架1 上時，掛鉤2可以將衣物與掛鉤2懸掛的壁面間隔開，從而便于烘干衣物。

在本實用新型的一個實施例中，如圖1和圖2所示，主體部11的側面上形成有限位孔111，掛鉤2上設有鉤部21，鉤部21適于插入限位孔111并勾住晾衣架1。由此，不僅可以實現晾衣架1與掛鉤2可拆卸連接，還可以簡化烘干晾衣架組件100的結構，便于烘干晾衣架組件100的安裝和拆卸。

進一步地，如圖2所示，鉤部包括連接桿部211和凸緣212，凸緣212設在連接桿部211自由端(例如圖2中所示的連接桿部211的左端)并沿連接桿部211的徑向向外延伸。由此，當鉤部21插入設在主體部11側面的限位孔111時，可以利用凸緣212勾住晾衣架1，從而保證晾衣架1和掛鉤2之間連接的可靠性。

在本實用新型的一個實施例中，晾衣架1內形成有風道，且晾衣架1上形成有連通風道的進風口102和出風口101，烘干裝置包括：風機和加熱元件，風機的至少一部分設置在風道內用于驅動風道內的氣流由進風口102流向出風口101；加熱元件內置于晾衣架1內并對風道加熱。這樣，在烘干晾衣架組件100工作的過程中，在風機的作用下，空氣從進風口102進入風道內，風道內的氣體由加熱元件加熱升溫后，再從出風口101吹出用于烘干衣物，由此，不僅可以利用熱空氣使衣物的溫度升高，增加衣物上水分的蒸發速度，同時氣流流經衣物的表面，可以加快衣物表面的空氣流動，加速帶走衣物內揮發出來的水分，從而可以進一步提高衣物的烘干速度，且烘干效果好。

可選地，進風口102形成在主體部11上，由此，通過將進風口102設置在主體部11上，可以減少空氣的吸入阻力，便于順暢地吸入外部空氣，且出風口101形成在主體部11、第一肢部12和第二肢部13中的至少一個上，也就是說，出風口101可以僅形成在主體部11、第一肢部12和第二肢部13中的其中一個上，也可以設在主體部11、第一肢部12和第二肢部13中的任意兩個上，還可以在主體部11、第一肢部12和第二肢部13上均設置有出風口101，由此，可以根據需要靈活設置出風口101的位置，提高出風口101設置的靈活性。

優選地，進風口102形成在主體部11的周面上，出風口101形成在主體部11的底面以及第一肢部12和第二肢部13上。這樣，當衣物懸掛在晾衣架1上時，出風口101吹出的風可以先進入衣物的內部，然后再由內向外流動，由此，可以加速衣物表面的水分蒸發，加速帶走衣物表面蒸發的水分，從而進一步地提高衣物的烘干速度，使得晾衣架1的結構更加合理。

優選地，第一肢部12和第二肢部13內均設有加熱元件，由此，可以進一步提高衣物的溫度，加快衣物的水分蒸發，提高烘干效果，加快衣物的晾干速度。

下面將參考圖1和圖2描述根據本實用新型一個具體實施例的烘干晾衣架組件100。

參照圖1，烘干晾衣架組件100包括晾衣架1和掛鉤2，其中，掛鉤2與晾衣架1可拆卸連接。

具體地，如圖1所示，晾衣架1內形成有風道，且晾衣架1內設有用于烘干衣物的烘干裝置。晾衣架1包括主體部11、第一肢部12和第二肢部13，第一肢部12和第二肢部13均與主體部11的下部相連并張開呈預定角度，且主體部11的軸線、第一肢部12的軸線和第二肢部13的軸線位于同一平面內。

晾衣架1上形成有連通風道的進風口102和出風口101，其中，進風口102形成在主體部11的周面上，出風口101形成在主體部11的底面以及第一肢部12和第二肢部13上。

烘干裝置包括加熱元件和風機，風機的至少一部分設置在風道內，用于驅動風道內的氣流由進風口102流向出風口101，加熱元件設在第一肢部12和第二肢部13內，用于對風道內的空氣加熱。

主體部11的外周面上形成有限位孔111。掛鉤2的左端設有鉤部21，鉤部21包括連接桿部211和凸緣212，其中，凸緣212設在連接桿部211的左端并沿連接桿部211的徑向向外延伸。當掛鉤2與晾衣架1連接時，鉤部21插入限位孔111中并利用凸緣212勾住晾衣架1。此時，掛鉤2的軸線與主體部11的軸線、第一肢部12的軸線以及第二肢部13的軸線共同限定出的平面垂直。

當用戶需要烘干衣物時，將衣物懸掛在晾衣架1上，將掛鉤2固定在墻面或其他固定的物體上，再將晾衣架1鉤掛在掛鉤2上。

在烘干晾衣架組件100工作時，風機轉動使空氣流動，形成氣流，環境中的冷空氣從進風口102進入風道內，并流經風機和加熱元件；加熱元件產生的熱量使流過的冷空氣溫度上升，冷空氣流過加熱元件后變成熱空氣，熱空氣由出風口101排出，由于出風口101靠近衣物，從出風口101流出的熱空氣流過衣物表面(內部和/或外部)時，使衣物溫度升高，由此，可以增加衣物上水分的蒸發速度；同時，氣流經過衣物材質表面，可以加快衣物表面的空氣流動速度，帶走衣物揮發出來的水分，從而達到烘干的效果，加快衣物晾干的速度。

根據本實用新型實施例的烘干晾衣架組件100，掛鉤2與晾衣架1可拆卸連接，當需要烘干衣物時，僅需將衣物掛在晾衣架1上，再將與晾衣架1連接的掛鉤2懸掛在一固定物體上。晾衣架1用于烘干衣物：風扇將冷風從進風口102抽入，冷風流經加熱元件后變成熱風，熱風由出風口101流出，對衣物進行烘干。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎 直”、“水平”、“頂”、“底”、“內”、“外”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接，還可以是通信；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管已經示出和描述了本實用新型的實施例，本領域的普通技術人員可以理解：在不脫離本實用新型的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同物限定。
