本實用新型涉及襪機技術領域，更具體地說是一種襪子出襪及計數裝置。

背景技術：

在襪子生產技術當中，襪子因為是輕質產品，所以在針織出來的過程需要由一個外力扯著往后走，否者會纏繞在一起，甚至纏到織針上，尤其是長筒絲襪。所以在以往的技術當中，往往在襪子上掛上一個配重，使其自然下垂，然而這樣掛在襪子上，極容易發生撕裂長筒絲襪。

技術實現要素：

本實用新型的目的在于克服現有技術以上缺陷，提供一種結構簡單、安全可靠、性能穩定，既能有效牽扯襪子往后走，又能夠防護襪子有效排出的襪子出襪及計數裝置。

為了達到以上目的，本實用新型是通過以下技術方案實現的：一種襪子出襪及計數裝置，包括襪機，其特征在于，所述襪機的出口處設置有一出襪管，所述出襪管的自由端上連通有一呈長條形的排襪盒，所述排襪盒的上端連通有一抽風管，所述抽風管與排襪盒的連通處設置有一過濾盤，所述排襪盒的下端設置有一也呈長條形的排放口，所述排放口的一側緣通過一對合頁樞接有一封蓋其的翻蓋，所述翻蓋在布置合頁的一側緣上向外側伸出有一配重，所述配重的質量大于所述翻蓋的質量，但小于所述翻蓋和被排放襪子的質量和，所述翻蓋旁側的出襪管上設置有一光電傳感器，所述光電傳感器連接有一計數器。

作為優選，排襪盒的側壁上設置有一對氣嘴，兩所述氣嘴連接有一氣管。

有益效果：本實用新型針對襪子，尤其是長筒絲襪是輕質產品的特點，采用抽風方式排料，一來，襪子在針織過程中，抽風使得襪子捋順，不打結；二來，很方便的將襪子抽出，不損傷襪子本身。讓一個襪子織完，被抽入排襪盒當中，抽風管就停止工作，此時因翻蓋和配重之間的杠桿平衡被破壞，翻蓋被啟開，襪子掉出，光電傳感器觸發一次，計數器計數，之后復位，工作人員就能夠很方便知道該臺機子生產了多少只襪子。當有些誤差產生時，翻蓋無法正常開啟，光電傳感器就促發氣管輸氣，氣嘴噴氣，使得翻蓋打開，放出襪子。

附圖說明

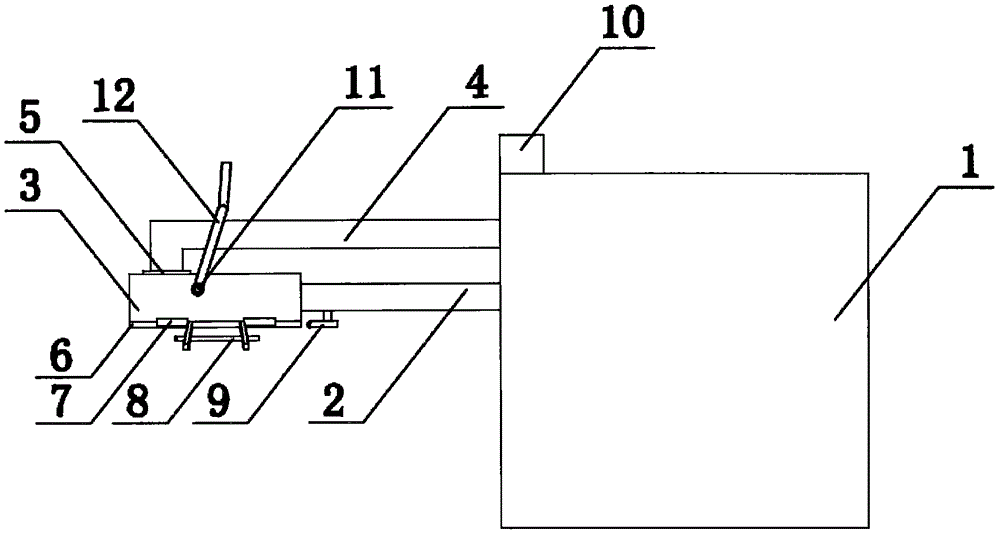

圖1為本實用新型的結構示意圖；

圖2為圖1的后視圖。

圖中：1-襪機，2-出襪管，3-排襪盒，4-抽風管，5-過濾盤，6-翻蓋，7-合頁，8-配重，9-光電傳感器，10-計數器，11-氣嘴，12-氣管。

具體實施方式

為了使本實用新型的技術手段、創作特征與達成目的易于明白理解，以下結合具體實施例進一步闡述本實用新型。

實施例：如圖1和圖2所示，一種襪子出襪及計數裝置，包括襪機1，襪機1的出口處設置有一出襪管2，出襪管2的自由端上連通有一呈長條形的排襪盒3，排襪盒3的上端連通有一抽風管4，抽風管4與排襪盒3的連通處設置有一過濾盤5，排襪盒3的下端設置有一也呈長條形的排放口，排放口的一側緣通過一對合頁7樞接有一封蓋其的翻蓋6，翻蓋6在布置合頁7的一側緣上向外側伸出有一配重8，配重8為一對向外側伸出的支桿以及連接在兩支桿之間的一根連桿，其中連桿與支桿之間為緊配合關系，可以取放，這對支桿位于兩合頁之間，配重8的質量大于翻蓋6的質量，但小于翻蓋6和被排放襪子的質量和。

翻蓋6旁側的出襪管2上設置有一光電傳感器9，光電傳感器9連接有一計數器10。

排襪盒3的側壁上設置有一對氣嘴11，兩氣嘴11連接有一氣管12。

使用：本實用新型針對襪子，尤其是長筒絲襪是輕質產品的特點，采用抽風方式排料，一來，襪子在針織過程中，抽風使得襪子捋順，不打結；二來，很方便的將襪子抽出，不損傷襪子本身。讓一個襪子織完，被抽入排襪盒當中，抽風管就停止工作，此時因翻蓋和配重之間的杠桿平衡被破壞，翻蓋被啟開，襪子掉出，光電傳感器觸發一次，計數器計數，之后復位，工作人員就能夠很方便知道該臺機子生產了多少只襪子。當有些誤差產生時，翻蓋無法正常開啟，光電傳感器就促發氣管輸氣，氣嘴噴氣，使得翻蓋打開，放出襪子。
