本實用新型涉及安全帶生產設備領域，尤其涉及一種安全帶壓實設備。

背景技術：

安全帶是一種常見的防護設備，一般分為高空作業型、半全身型、蹦極設備型、汽車型等，其主要作用是保護使用者的人身安全。安全帶為了能最大限度的保護使用者，其生產原料、生產工藝都具有嚴格的標準。

在安全帶的生產中，需要保證安全帶的平整度和壓實度，因此需要對安全帶進行壓實，傳統的壓實設備通過兩個固定的壓實輥進行壓實，不能恒定控制壓力，在不同的生產要求時，調節壓力操作不便且會耗費較多的時間。

技術實現要素：

鑒于以上所述，本實用新型的目的在于提供一種安全帶壓實設備，來解決現有技術存在的問題。

本實用新型采用如下技術方案：

一種安全帶壓實設備，該安全帶壓實設備的組件包括：

機架，所述機架包括橫架和豎架，所述豎架設置在所述橫架上；

活動輥，所述活動輥通過活動輥座設置在所述豎架上，所述活動輥座連接氣缸，所述氣缸固定在所述豎架上；

固定輥，所述固定輥通過固定輥座設置在所述橫架上，所述固定輥位于所述活動輥的前下方；

支腳，四個所述支腳設置在所述橫架下方。

本實用新型提供一種安全帶壓實設備，優選地，所述橫架前端設置有拼接板，所述拼接板上設置有螺紋孔一。

本實用新型提供一種安全帶壓實設備，優選地，所述橫架后端設置有拼接孔，所述拼接孔上設置有螺紋孔二，所述螺紋孔一與所述螺紋孔二相配合。

本實用新型提供一種安全帶壓實設備，優選地，所述活動輥座兩側設置有滑塊。

本實用新型提供一種安全帶壓實設備，優選地，所述豎架內側設置有與所述滑塊相配合的滑軌。

本實用新型提供一種安全帶壓實設備，優選地，每個所述支腳底部均設置有帶剎車的萬向輪。

本實用新型提供一種安全帶壓實設備，優選地，每個所述支腳靠近底部處均設置有固定裝置。

本實用新型提供一種安全帶壓實設備，優選地，所述固定裝置包括安裝板，所述安裝板固定在所述支腳上，所述安裝板上設置有螺紋孔三，所述螺紋孔三內設置有螺桿，所述螺桿底部設置有支撐盤，所述螺桿上還設置有與所述螺桿相配合的調節把手。

本實用新型提供一種安全帶壓實設備，優選地，所述支撐盤的材質為橡膠。

本實用新型的優點和有益效果為：

①本實用新型用于在安全帶生產線上將安全帶拉直、壓實，保證安全帶的平整，通過氣缸控制的活動輥能控制壓力的恒定，根據不同的生產要求也能控制壓力的大小，通過氣缸的調節無需人工操作，省時省力。

②本實用新型具有拼接功能，兩個該設備可通過橫架前后兩端的拼接板和拼接孔的配合進行拼接，拼接后的設備整齊度高，能保證工作的連貫性。

附圖說明

下面結合附圖對本實用新型的優選實施方式進行詳細或者優選地描述，其中，

圖1為本實用新型一種安全帶壓實設備的示意圖；

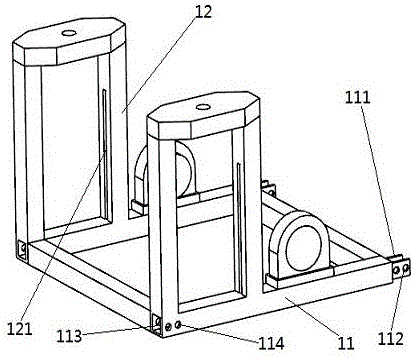

圖2為本實用新型一種安全帶壓實設備的機架的示意圖；

圖3為本實用新型一種安全帶壓實設備的活動輥座的示意圖；

圖4為本實用新型一種安全帶壓實設備的固定裝置的示意圖。

圖中：1、機架；11、橫架；111、拼接板；112、螺紋孔一；113、拼接孔；114、螺紋孔二；12、豎架；121、滑軌；2、活動輥；3、活動輥座；31、滑塊；4、氣缸；5、固定輥；6、固定輥座；7、支腳；8、萬向輪；9、固定裝置；91、安裝板；92、螺桿；93、支撐盤；94、調節把手。

具體實施方式

結合圖1至圖4對本實用新型一種安全帶壓實設備的實施例作進一步說明。

一種安全帶壓實設備，該安全帶壓實設備為對稱結構，其組件包括：

機架1，所述機架1包括橫架11和豎架12，所述豎架12設置在所述橫架11上；

活動輥2，所述活動輥2通過活動輥座3設置在所述豎架12上，所述活動輥座3連接氣缸4，所述氣缸4固定在所述豎架12上，氣缸4控制能根據生產要求調節壓力大小和保證工作時壓力恒定；

固定輥5，所述固定輥5通過固定輥座6設置在所述橫架11上，所述固定輥5位于所述活動輥2的前下方；

支腳7，四個所述支腳7設置在所述橫架11下方。

所述橫架11前端設置有拼接板111，所述拼接板111上設置有螺紋孔一112，所述橫架11后端設置有拼接孔113，所述拼接孔113上設置有螺紋孔二114，所述螺紋孔一112與所述螺紋孔二114相配合，該設備具有拼接功能，兩個該設備可通過橫架11前后兩端的拼接板111和拼接孔113的配合進行拼接并通過螺栓固定，拼接后的設備整齊度高，能保證工作的連貫性。

所述活動輥座3兩側設置有滑塊31，所述豎架12內側設置有與所述滑塊31相配合的滑軌121，氣缸4控制活動輥2上下移動，滑塊31和滑軌121保證移動的順滑和避免偏移。

每個所述支腳7底部均設置有帶剎車的萬向輪8，方便設備的移動，每個所述支腳7靠近底部處均設置有固定裝置9，萬向輪8上帶有的剎車只能初步固定，不能保證設備不移動位置，固定裝置9能頂住底面，保證設備不會再工作中偏移。

所述固定裝置9包括安裝板91，所述安裝板91固定在所述支腳7上，所述安裝板91上設置有螺紋孔三，所述螺紋孔三內設置有螺桿92，所述螺桿92底部設置有橡膠制成的支撐盤93，所述螺桿92上還設置有與所述螺桿92相配合的調節把手94，通過調節把手94使支持盤93頂住地面便起到固定的目的。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
