本實用新型涉及經編機技術領域，具體為一種帶廢料回收機構的經編機。

背景技術：

用一組或幾組平行排列的紗線，于經向喂入機器的所有工作針上，同時成圈而形成針織物，這種方法稱為經編，織物稱為經編織物。完成這種經編的機器稱為經編機。編織機構包括針床、梳櫛、沉降片床和壓板，一般由凸輪或偏心連桿傳動。凸輪常用于速度較低、成圈機件運動規律較復雜的經編機中。偏心連桿由于傳動平穩，加工較簡便，高速運轉時磨損和噪音較小，因而在高速經編機上得到廣泛應用。

經編機的出現大大方便了圖案，花紋的編織，但是目前階段的經編機存在諸多的不足之處，例如，無法編織多樣的花紋圖案，不適用家庭使用，無法對廢料進行回收。

技術實現要素：

本實用新型的目的在于提供一種帶廢料回收機構的經編機，以解決上述背景技術中提出的無法編織多樣的花紋圖案，不適用家庭使用，無法對廢料進行回收的問題。

為實現上述目的，本實用新型提供如下技術方案：一種帶廢料回收機構的經編機，包括主控器、工作臺和廢料回收槽,所述主控器的下方安裝有驅動器，所述驅動器上設置有針管跑道，所述驅動器的下方安裝有滑槽，所述滑槽的下方安裝有針管，所述主控器的上方設置有針線編制路線顯示屏，所述主控器的上方的右側安裝有計算機連接口，所述主控器的右側的前方安裝有圖像掃描記錄儀、圖像顯示屏和圖像調節按鈕，圖像掃描記錄儀的位于圖像顯示屏的上方，圖像顯示屏位于圖像調節按鈕的上方，所述工作臺安裝在裝置本體的底部，所述工作臺的上方設置有工作面，所述工作臺上安裝有擋板，且擋板位于工作面的一側，所述擋板上安裝有把手，所述廢料回收槽安裝在工作臺的內部。

進一步，所述工作面設置在針管的正在方，且工作面在針管的工作范圍之內。

進一步，所述廢料回收槽與工作臺內部的左右兩側滑動連接。

進一步，所述驅動器內安裝有針管的控制機構。

進一步，所述擋板與工作臺的上表面滑動連接。

進一步，所述廢料回收槽與工作面平行。

與現有技術相比，本實用新型的有益效果是：該一種帶廢料回收機構的經編機外形設計小巧美觀，采用單針，單組紗線設計而成的智能編織機，方便了攜帶，且適用于家庭，使用簡單，且在裝置的主控器上設置有圖像掃描記錄儀，可以將任意的圖像進行掃描記錄，并通過主控器分析后，控制驅動器進行工作，且在工作的同時通過針線編制路線顯示屏的檢測，可以做到準確無誤，大大加大了編織機的編織范圍，且增大了其編織的質量，并且在工作臺的內部安裝有廢料回收槽，可以將加工過程中，出現的廢料，斷線等，全部收集在其內，可以根據適當?shù)臅r(shí)刻，對其進行再次利用，節省了資源，做到了廢物利用。

附圖說明

圖1為本實用一種帶廢料回收機構的經編機的結構示意圖；

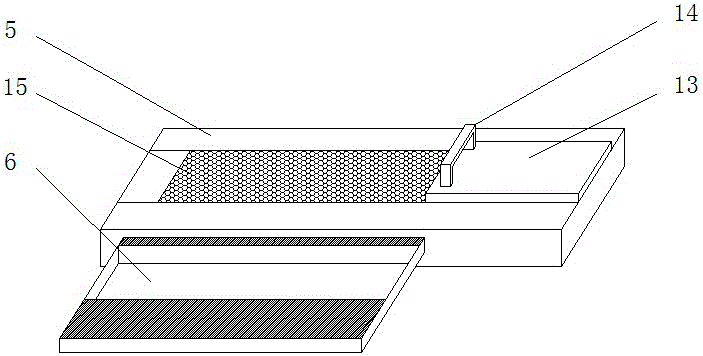

圖2為本實用一種帶廢料回收機構的經編機的工作臺的結構示意圖。

圖中：1-主控器；2-針管跑道；3-滑槽；4-針管；5-工作臺；6-廢料回收槽；7-驅動器；8-針線編制路線顯示屏；9-計算機連接口；10-圖像掃描記錄儀；11-圖像顯示屏；12-圖像調節按鈕；13-擋板；14-把手；15-工作面。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供的一種實施例：一種帶廢料回收機構的經編機，包括主控器1、工作臺5和廢料回收槽6,主控器1的下方安裝有驅動器7，驅動器7上設置有針管跑道2，驅動器7的下方安裝有滑槽3，滑槽3的下方安裝有針管4，主控器1的上方設置有針線編制路線顯示屏8，主控器1的上方的右側安裝有計算機連接口9，主控器1的右側的前方安裝有圖像掃描記錄儀10、圖像顯示屏11和圖像調節按鈕12，圖像掃描記錄儀10的位于圖像顯示屏11的上方，圖像顯示屏11位于圖像調節按鈕12的上方，工作臺5安裝在裝置本體的底部，工作臺5的上方設置有工作面15，工作臺5上安裝有擋板13，且擋板13位于工作面15的一側，擋板13上安裝有把手14，廢料回收槽6安裝在工作臺5的內部，工作面15設置在針管4的正在方，且工作面15在針管4的工作范圍之內，廢料回收槽6與工作臺5內部的左右兩側滑動連接，驅動器7內安裝有針管4的控制機構，擋板13與工作臺5的上表面滑動連接，廢料回收槽6與工作面15平行。

具體使用方式；該設備在使用時，將紗布盒放在工作臺5的上方的工作面15上，通過拉動擋板13調節工作面15大小，使其和紗布盒保持一致，通過圖像掃描記錄儀10將所需編織圖案掃描記錄，并將其傳輸至主控器1內，通過主控器1將圖像發送至圖像顯示屏11顯示出來，并通過圖像調節按鈕12將畫質調節至最佳，然后通過主控器1對圖像的記憶，控制驅動器7，使其控制針管4在針管跑道2和滑槽3做相對應圖案運動，并通過針線編制路線顯示屏8將編織圖案的步驟逐個顯示出來，針管4控制針在工作面15上來回穿插，當出現斷線或者廢料布時，將通過工作面15進入到廢料回收槽6內。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
