本實用新型屬于縫紉機技術領域，涉及一種縫紉機的剪線機構。

背景技術：

縫紉機是用一根或多根縫紉線，在縫料上形成一種或多種線跡，使一層或多層縫料交織或縫合起來的機器。縫紉機能縫制棉、麻、絲、毛、人造纖維等織物和皮革、塑料、紙張等制品，縫出的線跡整齊美觀、平整牢固，縫紉速度快、使用簡便。

目前，縫紉機的自動剪線裝置通常是通過動刀、定刀相配合剪線，如中國專利申請(申請?zhí)枺?01520838639.7)公開了一種電磁鐵控制的縫紉機刀座，包括刀座本體和電磁鐵，所述電磁鐵的下端固定連接用連桿a，刀把后端連接有連桿b，連桿a下部為鉤狀，連桿b的一端成型有銷孔，連桿a的鉤狀部內設有圓柱銷，連桿a通過圓柱銷穿過銷孔與連桿b轉動連接，連桿a伸縮通過連桿b帶動刀把轉動。上述的剪線機構存在以下問題：電磁鐵帶動圓柱銷從而實現剪線動作，但由于避免圓柱銷在運動中出現卡死現象需保證其與電磁鐵掛鉤配合處留有一定間隙，能夠使其在一定角度內轉動。但由于較大間隙的存在，電磁鐵推桿上下運動時與圓柱銷碰撞產生較大噪音，造成工作環境嘈雜。

技術實現要素：

本實用新型的目的是針對現有的技術存在上述問題，提出了一種縫紉機的剪線機構，本實用新型所要解決的技術問題是：如何降低運行時產生的噪音，改善工作環境。

本實用新型的目的可通過下列技術方案來實現：一種縫紉機的剪線機構，包括通過刀架固定在縫紉機殼體上的定刀、與定刀相對設置的動刀和電磁鐵，所述動刀通過動刀軸轉動連接在縫紉機殼體上，所述電磁鐵具有鐵芯，其特征在于，所述電磁鐵與動刀軸之間設有曲柄，所述曲柄一端與動刀軸固連，另一端通過曲柄銷與鐵芯相連接，所述曲柄銷與動刀軸分別位于曲柄兩側，所述鐵芯上具有鉤部，所述鉤部上具有卡槽，所述曲柄銷具有球形卡頭，所述球形卡頭卡接在卡槽內。

本剪線機構工作時，當電磁鐵收到剪線信號時，鐵芯收縮帶動曲柄向上擺動，從而帶動動刀軸轉動，動刀向下轉動與定刀配合完成剪線動作。本剪線機構通過鐵芯與曲柄銷之間通過球形卡頭和卡槽的配合方式固定，從而使得球形卡頭與卡槽之間在較小間隙下實現多角度旋轉運動，而且球形的卡頭與卡槽之間為球面接觸，相對于原有的線面配合，減小了配合間隙，降低了噪音，改善了工作環境。

在上述的縫紉機的剪線機構中，所述卡槽相對兩側壁上均具有弧形槽，所述球形卡頭卡接在卡槽內時嵌入弧形槽內且與弧形槽的底壁相抵靠。弧形槽與球形卡頭的球面配合，進一步避免了大間隙的配合而產生的噪音問題，大幅度改善了工作環境。

在上述的縫紉機的剪線機構中，所述鉤部上還具有呈圓形的讓位槽，所述讓位槽與卡槽相連通且直徑大于卡槽的最大寬度。讓位槽的設計，方便球形卡頭卡接在卡槽中。

在上述的縫紉機的剪線機構中，所述曲柄銷與動刀軸平行設置。

在上述的縫紉機的剪線機構中，所述鐵芯上還固設有采用橡膠材料制成的緩沖墊，所述緩沖墊與電磁鐵相對的側面上具有若干小凸點。通過在鐵芯上設置橡膠材料制成的緩沖墊，緩沖墊上設有若干小凸點，能夠減少鐵芯與電磁鐵本體之間接觸時產生的振動和噪音，改善了工作環境。

在上述的縫紉機的剪線機構中，所述小凸點呈球形且均勻分布在緩沖墊的側面上。均勻分布的球形小凸點能夠起到的緩沖效果更好，能夠更好的降低運行時產生的噪音，改善工作環境。

與現有技術相比，本縫紉機的剪線機構具有以下優點：1、通過在鐵芯上設置橡膠材料制成的緩沖墊，緩沖墊上設有若干均勻分布的球形小凸點，能夠減少鐵芯與電磁鐵本體之間接觸時產生的振動和噪音，改善了工作環境。2、通過球形卡頭與卡槽內壁的弧形槽之間的球面配合，相對于原有的線面配合，減小了配合間隙，避免了大間隙的配合而產生的噪音問題，大幅度改善了工作環境。

附圖說明

圖1是縫紉機的剪線機構的結構圖。

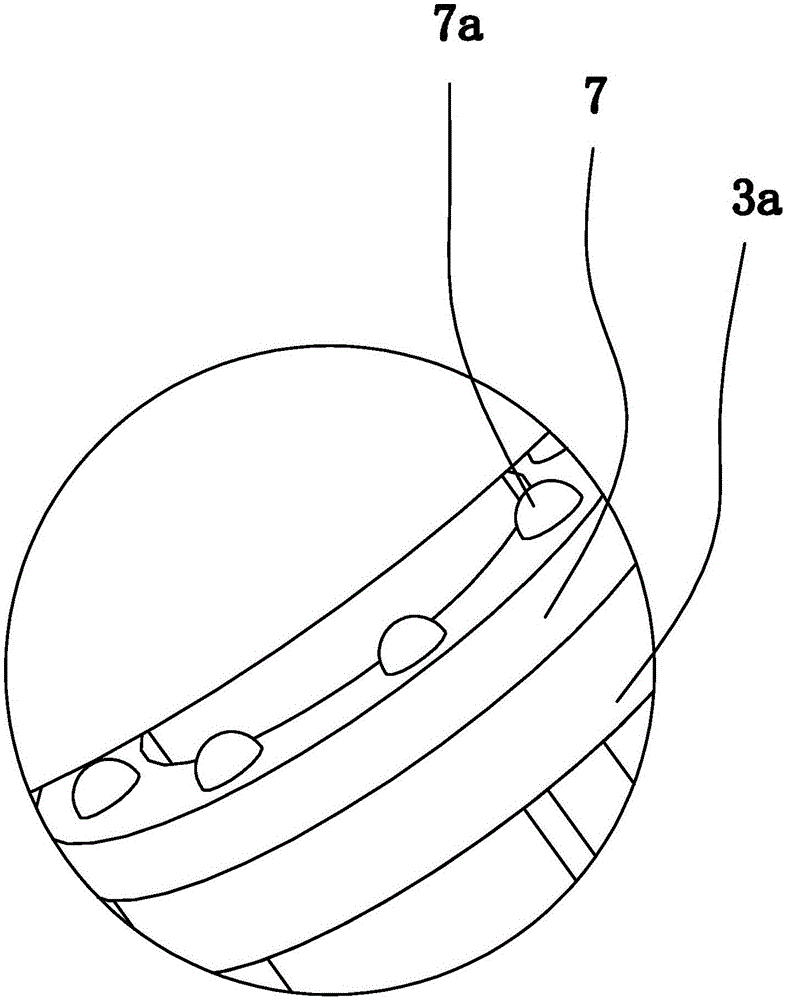

圖2是圖1中A處的放大圖。

圖3是鐵芯與曲柄銷的連接結構圖。

圖中，1、刀架；2、動刀；3、電磁鐵；3a鐵芯；3b、鉤部；3b1、卡槽；3b2、弧形槽；3b3、讓位槽；4、動刀軸；5、曲柄；6、曲柄銷；6a、球形卡頭；7、緩沖墊；7a、小凸點。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

如圖1-3所示，本縫紉機的剪線機構，包括通過刀架1固定在縫紉機殼體上的定刀、與定刀相對設置的動刀2和電磁鐵3，動刀2通過動刀軸4轉動連接在縫紉機殼體上。電磁鐵3具有鐵芯3a，電磁鐵3與動刀軸4之間設有曲柄5，曲柄5一端與動刀軸4固連，另一端通過曲柄銷6與鐵芯3a相連接，曲柄銷6與動刀軸4平行設置，電磁鐵3收到剪線信號時，鐵芯3a收縮帶動曲柄5向上擺動，從而帶動動刀軸4轉動，動刀2向下轉動與定刀配合完成剪線動作。

具體地說，如圖3所示，鐵芯3a上具有鉤部3b，鉤部3b上具有卡槽3b1，曲柄銷6具有球形卡頭6a，卡槽3b1相對兩側壁上均具有弧形槽3b2，球形卡頭6a卡接在卡槽3b1內時嵌入弧形槽3b2內且與弧形槽3b2的底壁相抵靠，從而使得球形卡頭6a與卡槽3b1之間在較小間隙下實現多角度旋轉運動，弧形槽3b2與球形卡頭6a的球面配合，相對于原有的線面配合，減小了配合間隙，避免了大間隙的配合而產生的噪音問題，大幅度改善了工作環境。鉤部3b上還具有呈圓形的讓位槽3b3，讓位槽3b3與卡槽3b1相連通且直徑大于卡槽3b1的最大寬度，方便球形卡頭6a卡接在卡槽3b1中。

如圖1-2所示，鐵芯3a上還固設有采用橡膠材料制成的緩沖墊7，緩沖墊7與電磁鐵3相對的側面上具有若干小凸點7a，小凸點7a呈球形且均勻分布在緩沖墊7的側面上，能夠減少鐵芯3a與電磁鐵3本體之間接觸時產生的振動和噪音，改善了工作環境。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
