本實用新型涉及洗衣機技術領域，更具體地，涉及一種洗衣機的工作臺組件和具有其的洗衣機。

背景技術：

相關技術中的洗衣機工作臺組件的門蓋和工作臺通過門蓋一側的門蓋鉸鏈連接，工作臺上設有鎖止件，通過鎖止件的塑料鎖舌與門蓋配合鎖止門蓋，其中，用于檢測門蓋開合角度的檢測傳感器的檢測方向與門蓋旋轉軸方向在同一方向矢量上，然而，門蓋開合角度較小時，由于門蓋旋轉軸在同一方向矢量上行程小，檢測傳感器無法檢測到，而增大門蓋的開合角度時，雖然能夠被檢測傳感器檢測到，但洗衣機的安全系數降低。

技術實現要素：

本實用新型旨在至少在一定程度上解決上述技術問題之一。

為此，本實用新型提出一種洗衣機的工作臺組件,該工作臺組件的結構簡單，外觀美觀，門蓋開合角度的檢測行程小，檢測靈敏度高，能夠有效地提高洗衣機的安全系數。

本實用新型還提出一種具有上述工作臺組件的洗衣機。

根據本實用新型第一方面實施例的洗衣機的工作臺組件，包括：工作臺、鉸鏈、門蓋、檢測傳感器和驅動件，所述工作臺具有貫通的衣物取放口；所述鉸鏈設在所述工作臺上，所述鉸鏈上設有鎖止部和驅動面；所述門蓋通過所述鉸鏈可活動地設在所述工作臺上以打開和關閉所述衣物取放口；所述檢測傳感器鄰近所述鉸鏈設置，所述檢測傳感器上設有微動開關；所述驅動件止抵所述驅動面且與所述微動開關相連，所述驅動面在所述鉸鏈活動時驅動所述驅動件和所述微動開關活動，所述檢測傳感器根據所述微動開關的活動距離判斷所述鉸鏈的打開角度，所述驅動面驅動所述驅動件活動的距離小于所述驅動件驅動所述微動開關活動的距離。

根據本實用新型的洗衣機的工作臺組件，通過在工作臺上設置具有驅動面的鉸鏈，利用鉸鏈上的驅動面在鉸鏈活動時驅動驅動件，進而驅動件再驅動微動開關活動，從而使得鉸鏈上的驅動面的活動方向與檢測傳感器的檢測方向位于不同方向矢量上，從而使得驅動面驅動驅動件的活動距離小于驅動件驅動微動開關活動的距離，進而使得檢測傳感器的檢測行程被放大，有效地增大檢測傳感器的檢測靈敏度，提高洗衣機的安全系數。

另外，根據本實用新型的洗衣機的工作臺組件，還可以具有如下附加的技術特征：

根據本實用新型的一些實施例，所述驅動件形成為相對于所述驅動面可滾動的滾圈，所述微動開關形成為彈片。

根據本實用新型的一些實施例，所述驅動件的軸線延伸方向垂直于所述鉸鏈的軸線延伸方向。

根據本實用新型的一些實施例，所述驅動面形成為設在所述鉸鏈的一端的斜面。

根據本實用新型的一些實施例，所述驅動面相對于所述鉸鏈的軸線所形成的角度為30-60°。

根據本實用新型的一些實施例，該洗衣機的工作臺組件還包括：鎖止件，所述鎖止件可活動地與所述鎖止部配合，所述鎖止部和所述鎖舌被構造成所述鎖舌與所述鎖止部配合時鎖定所述門蓋，且在所述鎖舌脫離所述鎖止部時，所述門蓋可活動。根據本實用新型的一些實施例，所述鎖止部形成為設在所述鉸鏈上的鎖槽，所述鎖舌可伸縮地與所述鎖槽配合。

根據本實用新型的一些實施例，該洗衣機的工作臺組件還包括：加強套，所述加強套套設在所述鎖舌上，所述加強套可伸縮地與所述鎖槽配合。

根據本實用新型的一些實施例，所述加強套形成為金屬套，所述鎖舌為塑料件。

根據本實用新型第二方面實施例的洗衣機，包括根據上述實施例所述的洗衣機的工作臺組件。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1是根據本實用新型實施例的洗衣機的工作臺組件的俯視圖；

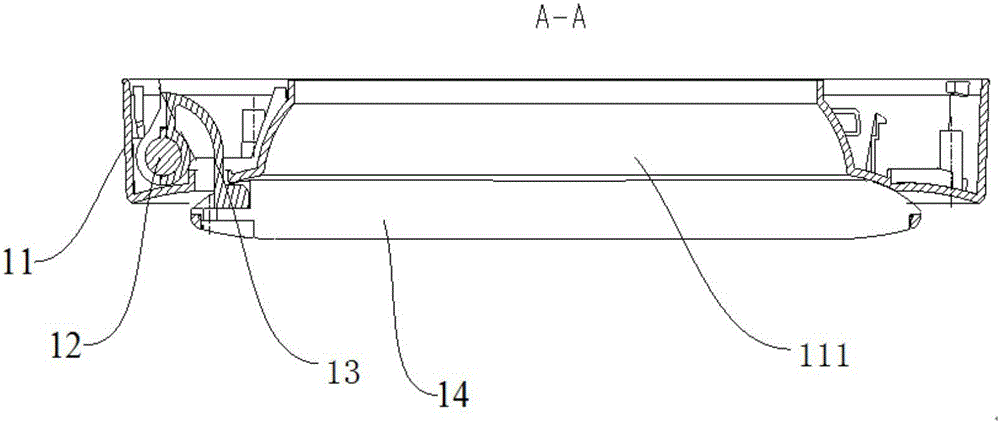

圖2是沿圖1中的A-A線的剖視圖；

圖3是根據本實用新型實施例的洗衣機的工作臺組件的鉸鏈和加強套的示意圖；

圖4是根據本實用新型實施例的洗衣機的工作臺組件的鉸鏈的示意圖；

圖5是根據本實用新型實施例洗衣機的工作臺組件的鉸鏈、驅動件和檢測傳感器組裝后的示意圖；

圖6是根據本實用新型實施例的洗衣機的立體圖。

附圖標記：

100：洗衣機；

10：工作臺組件；

11：工作臺；111：衣物取放口；

12：轉軸；

13：鉸鏈；

131：弧形部；132：樞轉部；133：安裝部；134：鎖槽；

136：驅動面；

14：門蓋；

15：檢測傳感器；

151：微動開關；

16：驅動件；

17：鎖止件；

171：鎖舌；

18：加強套；

181：配合槽；182：配合銷；

19：固定架；

20：箱體；

30：底座。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

下面結合附圖1至圖5具體描述根據本實用新型第一方面實施例的洗衣機的工作臺組件10。

根據本實用新型實施例的洗衣機100的工作臺組件10包括工作臺11、鉸鏈13、門蓋14、檢測傳感器15和驅動件16。

具體而言，工作臺11具有上下貫通的衣物取放口111；鉸鏈13設在工作臺11上，鉸鏈13上設有鎖止部和驅動面136，門蓋14通過鉸鏈13可活動地設在工作臺11上以打開和關閉衣物取放口111，檢測傳感器15鄰近鉸鏈13設置，檢測傳感器15上設有微動開關151，驅動件16止抵驅動面136且與微動開關151相連，驅動面136在鉸鏈13活動時驅動驅動件16和微動開關151活動，檢測傳感器15根據微動開關151的活動距離判斷鉸鏈13的打開角度，驅動面136驅動驅動件16活動的距離小于驅動件16驅動微動開關151活動的距離。

換言之，工作臺組件10主要由工作臺11、鉸鏈13、門蓋14、檢測傳感器15和驅動件16組成，工作臺11上設有連通洗衣機100的筒體(未示出)的衣物取放口111，具體地，衣物取放口111沿上下方向貫通工作臺11，用戶可以通過衣物取放口111投放和收取衣物。

進一步地，在工作臺11上設有鉸鏈13，鉸鏈13的一端與門蓋14相連接，具體的連接方式可以是螺釘連接或螺栓連接，從而可以實現鉸鏈13與門蓋14之間的可拆卸連接，進而提高門蓋14的活動性，簡化門蓋14在安裝和維修過程中的操作工序，在對門蓋14更換或維修時無需拆除工作臺11，只需要將螺釘或螺栓拆除，取下受損的門蓋14，更換或維修后重新用螺釘固定即可，降低了勞動強度，節省了維修時間。

鉸鏈13的另一端鉸接在轉軸12上，從而相當于鉸鏈13把門蓋14間接地鉸接在工作臺11上，固定門蓋14的同時允許其相對工作臺11樞轉，以打開和閉合衣物取放口111，具體地，當門蓋14旋轉至與衣物取放口111重合的位置時，衣物取放口111被關閉，當門蓋14旋轉離開衣物取放口111時，衣物取放口111被打開。

此外，鉸鏈13的鄰近檢測傳感器15一端設有驅動面136，鉸鏈13活動時，驅動面136驅動驅動件16活動，進而驅動件16驅動設在檢測傳感器15上的微動開關151活動，從而使得鉸鏈13上的驅動面136的活動方向與檢測傳感器15的檢測方向位于不同方向矢量上，驅動件16驅動微動開關151活動的距離大于驅動面136驅動驅動件16的活動距離，進而使得檢測傳感器15的檢測行程被放大，有效地增大檢測傳感器15的檢測靈敏度，而檢測傳感器15可以根據檢測到的門蓋14打開角度來控制鎖止件17的鎖舌171伸縮，實現鎖止件17與鎖止部的配合，進而實現對于門蓋14的鎖緊和松開，從而提高洗衣機100的安全系數。

由此，根據本實用新型實施例的洗衣機的工作臺組件10，通過在工作臺11上設置具有驅動面136的鉸鏈13，利用驅動面136在鉸鏈13活動時驅動驅動件16，進而驅動件16再驅動微動開關151活動，從而使得鉸鏈13上的驅動面136的活動方向與檢測傳感器15的檢測方向位于不同方向矢量上，驅動面136驅動驅動件16的活動距離小于驅動件16驅動微動開關151活動的距離，進而使得檢測傳感器15的檢測行程被放大，有效地增大檢測傳感器15的檢測靈敏度，提高洗衣機100的安全系數。

在本實用新型的一些具體實施方式中，驅動件16形成為相對于驅動面136可滾動的滾圈，微動開關151形成為彈片。

具體地，如圖5所示，驅動件16大致形成為環狀結構的滾圈，并且與驅動面136的表面相切，當鉸鏈13活動時，滾圈受到驅動面136向右的推力分量的作用，可以沿驅動面136表面滾動，從而有利于提高驅動面136驅動驅動件16的觸點靈敏度，微動開關151形成為彈片，利用彈片的彈性特性，當驅動件16驅動微動開關151時，有利于進一步放大檢測傳感器15的檢測行程，從而進一步提高檢測靈敏度，增大洗衣機100的安全性能。

其中，驅動件16的軸線延伸方向垂直于鉸鏈13的軸線延伸方向。參照圖4和圖5，鉸鏈13的樞轉部132套裝在轉軸12上，使得鉸鏈13可繞轉軸12轉動，鉸鏈13的軸線延伸方向(即鉸鏈13的轉軸12所在軸線延伸方向)與驅動件16的軸線延伸方向相垂直，由此，當鉸鏈13的樞轉部132繞轉軸12轉動時，驅動面136隨鉸鏈13繞轉軸12轉動，驅動面136的驅動力可以有效地沿水平方向向右的分量和豎直方向向上的分量，從而進一步的提高驅動件16驅動微動開關151的驅動力，進而增大檢測行程，提高檢測傳感器15的檢測靈敏度。

可選地，驅動面136形成為設在鉸鏈13的一端的斜面。具體地，如圖4和圖5所示，驅動面136設在鄰近檢測傳感器15的鉸鏈13的一端上且大致形成為相對于轉軸12的軸向傾斜設置的斜面，從而與形成為滾圈的驅動件16配合，使得驅動面136可以隨鉸鏈13活動，從而使得驅動面136驅動驅動件16的向右運動分量隨鉸鏈13打開的角度的增大而增大，進而使得微動開關151的行程隨驅動件16的向右運動分量的增大而增大，實現檢測傳感器15可以根據微動開關151的行程距離判斷鉸鏈的打開角度的目的。

其中，驅動面136相對于鉸鏈13的軸線所形成的角度為30-60°。例如，驅動面136相對于鉸鏈13的軸線所形成的角度可以是30°、45°或60°，可以根據實際設計需求而做出適應性改變，從而保證驅動面136對驅動件16的驅動力，進而保證檢測傳感器15的檢測靈敏度。

在本實用新型的一些具體實施方式中，洗衣機的工作臺組件10還包括還包括：鎖止件17，鎖止件17可活動地與鎖止部配合，鎖止部和鎖舌171被構造成鎖舌171與鎖止部配合時鎖定門蓋14，且在鎖舌171脫離鎖止部時，門蓋14可活動。

參照圖1，鎖止件17設置在鄰近鉸鏈13位置，且位于工作臺11內，與相關技術中需要將鎖止件設鉸鏈的另一側且外露在工作臺外的技術方案相比，不僅可以有效地避免鎖止件17的損壞，而且可以使得洗衣機100的外觀平整，結構緊湊，外形更加美觀，鎖止件17上設有鎖舌171，鉸鏈13上設有鎖止部，通過控制鎖止件17的鎖舌171的伸縮，可以實現鎖舌171與鎖止部得配合和脫離。

具體地，洗衣機100在運行時，鎖舌171與鎖止部實現配合，門蓋14被鎖定，避免在洗衣過程中洗衣水從衣物取放口111甩出，減少洗衣過程中存在的安全隱患；當洗衣機100的洗滌程序結束后，鎖舌171與鎖止部脫離配合，門蓋14被松開，用戶可以翻轉門蓋14以打開衣物取放口111，從而方便從中取出衣物。

可選地，根據本實用新型的一個實施例，鎖止部形成為設在鉸鏈13上的鎖槽134，鎖舌171可伸縮地與鎖槽134配合。

參照圖3和圖4，鉸鏈13主要由樞轉部132、安裝部133以及連接樞轉部132和安裝部133的截面大致形成為弧形的弧形部131組成，樞轉部132大致形成為圓管狀以套裝在轉軸12上，使得鉸鏈13可繞轉軸12的中心軸線轉動，安裝部133與門蓋14通過螺栓連接，從而間接地將門蓋14鉸接在工作臺11上，鉸鏈13的弧形部131與圓管狀樞轉部132之間的區域形成為鎖槽134，并且鎖槽134內鄰近樞轉部132的弧形部131上設有平直部，鎖止件17的鎖舌171大致形成為與鎖槽134配合的長條狀(未示出)。

當鎖止件17的鎖舌171伸出時，鎖舌171插入鉸鏈13上的鎖槽134，鉸鏈13在轉動過程中、鎖槽134的平直部與鎖舌171的前端產生干涉，從而實現對門蓋14的鎖定，使得門蓋14無法翻轉掀開，保證衣物取放口111處于閉合狀態；當鎖止件17的鎖舌171收縮時，鎖舌171退出鉸鏈13上的鎖槽134，鉸鏈13在轉動過程中、鎖槽134的平直部不會與鎖舌171的前端產生干涉，從而將門蓋14松開，使得門蓋14可以被翻轉掀開，從而打開衣物取放口111。

有利地，該洗衣機100的工作臺組件10還包括加強套18，加強套18套設在鎖舌171上，加強套18可伸縮地與鎖槽134配合。

具體地，如圖1和圖3所示，加強套18上設有配合槽181，加強套18通過配合槽181套設在鎖舌171上，其中，加強套18上還設有定位孔，通過在定位孔內設置固定螺釘可以實現加強套18和鎖舌171的固定連接，從而使得加強套18能夠隨鎖舌171的伸縮做伸縮運動。

進一步地，加強套18上還設有大致形成為長條狀的配合銷182，當鎖舌171伸出或收縮時，加強套18的配合銷182隨之伸出或收縮，從而與鎖槽134的平直部產生干涉或脫離，實現對門蓋14的鎖定或松開，此外，加強套18套設在鎖舌171上，可以有效地增加結構的強度，避免鎖舌171因受到力矩過大而折斷。

可選地，加強套18形成為金屬套，鎖舌171為塑料件。具體而言，金屬材質具有較好的強度和剛度，采用金屬材質的加強套18，可以進一步地增強鎖止件17上鎖舌171的結構強度以及剛度，避免鎖舌171因受到的力矩過大而產生損壞。而鎖舌171為塑料件，不僅便于鎖舌171的加工、制造、成型，而且可以使鎖止件17在伸縮的過程中、盡可能地減少能耗。

在本實用新型的一些具體實施方式中，該洗衣機100的工作臺組件10還包括固定架19，鎖止件17通過固定架19安裝在工作臺11上。參照圖1和圖3，固定架19固定安裝在工作臺11上，鎖止件17固定安裝在固定架19上，通過調整固定架19，可以實現對鎖止件17的安裝平面的水平度的調整，便于鎖止件17的鎖舌171與鉸鏈13的鎖槽134對準，并且可以保證在鎖舌171伸縮過程中能夠沿水平線伸縮。

下面結合附圖1至圖6具體描述根據本實用新型第二方面實施例的洗衣機100。

根據本實用新型實施例的洗衣機100包括根據上述實施例的工作臺組件10。具體地，如圖6所示，洗衣機100包括箱體20、底座30、筒體和工作臺組件10。用戶在使用洗衣機100進行清洗衣物時、需要將門蓋14打開，以從衣物取放口111投放衣物。

具體地，用戶掀起門蓋14的遠離鉸鏈13的一端，在此過程中，門蓋14帶動鉸鏈13繞轉軸12的中心軸線樞轉，當門蓋14轉動一定角度后，衣物取放口111完全敞開，用戶可以通過衣物取放口111向筒體內投放衣物，衣物投放完成后，反方向推動門蓋14，門蓋14帶動鉸鏈13繞轉軸12的中心軸線反方向樞轉，衣物取放口111被關閉，洗衣機100開始清洗衣物。

由于根于本實用新型實施例的洗衣機的工作臺組件10具有上述技術效果，因此根據本申請實施例的洗衣機100也具有上述技術效果，具體而言，該洗衣機100通過在工作臺11上設置具有驅動面136的鉸鏈13，利用驅動面136在鉸鏈13活動時驅動驅動件16，進而驅動件16再驅動微動開關151活動，從而使得鉸鏈13上的驅動面136的活動方向與檢測傳感器15的檢測方向位于不同方向矢量上，驅動面136驅動驅動件16的活動距離小于驅動件16驅動微動開關151活動的距離，進而使得檢測傳感器15的檢測行程被放大，有效地增大檢測傳感器15的檢測靈敏度，提高洗衣機100的安全系數。

根據本實用新型實施例的洗衣機的工作臺組件10和具有其的洗衣機100的其他構成以及操作對于本領域普通技術人員而言都是已知的，這里不再詳細描述。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在不脫離本實用新型的原理和宗旨的情況下在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
