本實用新型涉及一種電動晾衣架，尤其是一種電動晾衣架單雙桿卷線機構。

背景技術：

隨著社會的進步和生活水平的不斷提高，人們對生活環境的要求也日益增高。電動晾衣架使人們無需手動操作直接通過控制器或遙控器即能晾曬衣物，方便快捷，使生活十分便利。

目前，現有技術中的電動晾衣架的卷線機構通常是由絞盤、傳動器等部件組成。卷線機構在卷線時鋼絲繩往往在絞盤上排列錯位，造成鋼絲繩之間的摩擦損傷、斷絲等現象，影響了鋼絲繩的正常使用壽命，而且絞盤機構在安裝鋼絲繩時不方便，給以后維修帶來很大問題。

技術實現要素：

本實用新型要解決的技術問題在于提供一種結構合理、裝修方便、可控性高的電動晾衣架單雙桿卷線機構，其可使晾衣架在動力傳輸過程中，有效防止鋼絲繩走位打鉸，傳輸效率高，操作噪音小，并且可延長使用壽命。

本實用新型解決其技術問題所采用的技術方案是：

一種電動晾衣架單雙桿卷線機構，包括電機、主動齒輪、至少一組卷線裝置、支撐底板、第一支撐板、第二支撐板，所述第一支撐板和第二支撐板平行設置且固定于支撐底板上，所述電機穿過第一支撐板和第二支撐板，所述主動齒輪設于電機上且位于第二支撐板遠離第一支撐板的一側，所述卷線裝置包括卷線器、螺紋軸、傳動軸和從動齒輪，所述螺紋軸與第一支撐板可拆卸連接，所述傳動軸設于第二支撐板上且與螺紋軸連接，所述卷線器套于螺紋軸和傳動軸上，卷線器第一端內側壁與螺紋軸的外螺紋配合，卷線器第二端內側壁與傳動軸配合，所述從動齒輪設于傳動軸穿過第二支撐板的端部且與主動齒輪嚙合。

進一步地，所述卷線裝置為平行設置的兩組，所述兩組卷線裝置設于第一支撐板和第二支撐板之間且通過從動齒輪嚙合傳動。

進一步地，所述卷線器上的卷線槽間距與螺紋軸的螺距相等。

進一步地，所述卷線器外側壁的長軸一端部及其中心點位置設置有進線槽，所述進線槽連接有鋼絲繩。

進一步地，所述傳動軸上設有襯套，所述襯套位于卷線器和第二支撐板之間。

進一步地，所述第一支撐板和第二支撐板上設有壓輪組件，所述壓輪組件緊壓在卷線器上。

進一步地，所述第一支撐板和第二支撐板之間設有至少一個支撐桿。

進一步地，所述電機為管狀電機。

進一步地，所述傳動軸設有外花鍵，所述卷線器內側壁設有內花鍵，所述傳動軸與卷線器花鍵聯接。

進一步地，所述螺紋軸靠近第二支撐板的端面設有凹槽，所述傳動軸與螺紋軸上的凹槽配合。

與現有技術相比，本實用新型的有益效果是：通過齒輪帶動卷線器轉動，傳輸效率高，操作噪音小，可控性強，緊壓在卷線器上的壓輪組件可有效防止鋼絲繩走位打鉸，優選的兩組卷線裝置上均設有連接鋼絲繩的兩個進線槽，使用時晾衣架的兩端均連接有兩條鋼絲繩，即使其中一根斷裂也不影響晾衣架的正常工作。

附圖說明

圖1為本實用新型的一種實施方式的立體圖；

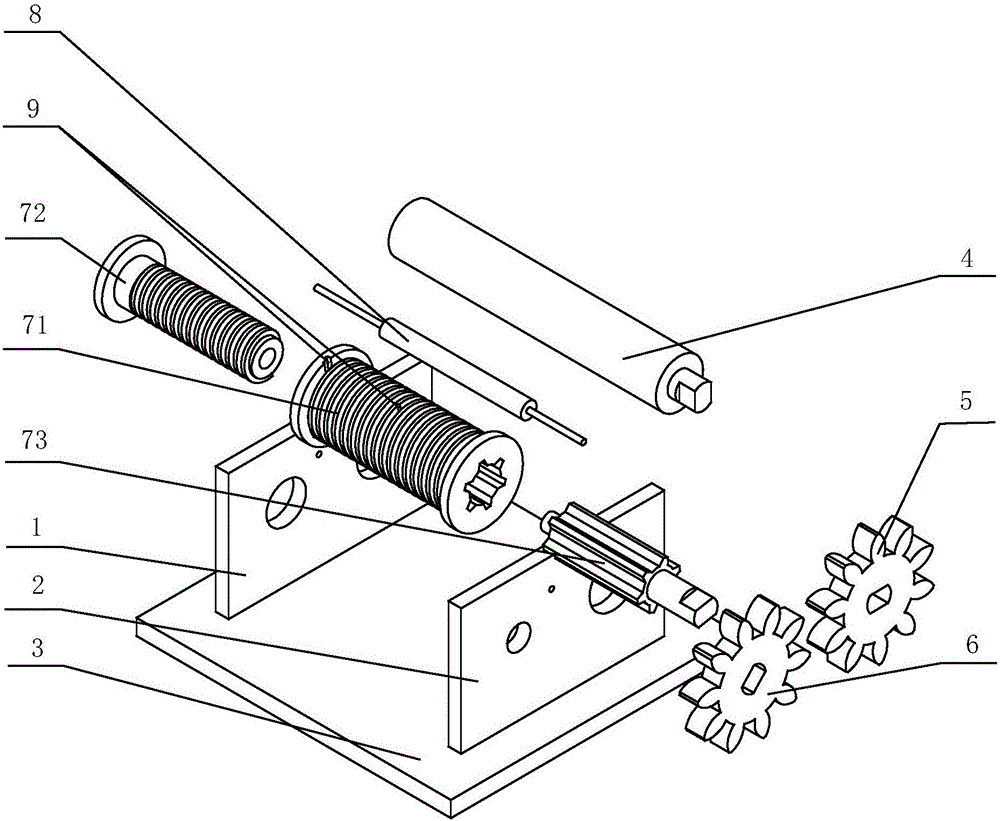

圖2為本實用新型的一種實施方式的爆炸圖；

圖3為本實用新型的另一種實施方式的立體圖。

附圖標記說明：

1-第一支撐板；2-第二支撐板；3-支撐底板；4-電機；5-主動齒輪；6-從動齒輪；7-卷線裝置；71-卷線器；72-螺紋軸；73-傳動軸；8-壓輪組件；9-進線槽。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面結合附圖1-3和具體實施例對本實用新型作進一步的詳細說明。

實施例一

一種電動晾衣架單雙桿卷線機構，包括電機4、主動齒輪5、至少一組卷線裝置7、支撐底板3、第一支撐板1、第二支撐板2，第一支撐板1和第二支撐板2平行設置且固定于支撐底板3上，電機4穿過第一支撐板1和第二支撐板2，主動齒輪5設于電機4上且位于第二支撐板2遠離第一支撐板1的一側，卷線裝置7包括卷線器71、螺紋軸72、傳動軸73和從動齒輪6，螺紋軸72與第一支撐板1可拆卸連接，傳動軸73設于第二支撐板2上且與螺紋軸72連接，卷線器71套于螺紋軸72和傳動軸73上，卷線器71第一端內側壁與螺紋軸72的外螺紋配合，卷線器71第二端內側壁與傳動軸73配合，從動齒輪6設于傳動軸73穿過第二支撐板2的端部且與主動齒輪5嚙合。

卷線器71外側壁的長軸一端部及其中心點位置設置有進線槽9，進線槽9連接有鋼絲繩。卷線器71上的卷線槽間距與螺紋軸72的螺距相等。傳動軸73上設有襯套，襯套位于卷線器71和第二支撐板2之間。第一支撐板1和第二支撐板2上設有壓輪組件8，壓輪組件8緊壓在卷線器71上。第一支撐板1和第二支撐板2之間設有至少一個支撐桿。電機4優選為管狀電機。傳動軸73設有外花鍵，卷線器71內側壁設有內花鍵，傳動軸73與卷線器71花鍵聯接。螺紋軸72靠近第二支撐板2的端面設有凹槽，傳動軸73與螺紋軸72上的凹槽配合，螺紋軸72和傳動軸73同心裝配且可以相對轉動。

實施例二

一種電動晾衣架單雙桿卷線機構，包括電機4、主動齒輪5、兩組卷線裝置7、支撐底板3、第一支撐板1、第二支撐板2，第一支撐板1和第二支撐板2平行設置且固定于支撐底板3上，電機4穿過第一支撐板1和第二支撐板2，主動齒輪5設于電機4上且位于第二支撐板2遠離第一支撐板1的一側，卷線裝置7包括卷線器71、螺紋軸72、傳動軸73和從動齒輪6，螺紋軸72與第一支撐板1可拆卸連接，傳動軸73設于第二支撐板2上且與螺紋軸72連接，卷線器71套于螺紋軸72和傳動軸73上，卷線器71第一端內側壁與螺紋軸72的外螺紋配合，卷線器71第二端內側壁與傳動軸73配合，從動齒輪6設于傳動軸73穿過第二支撐板2的端部且與主動齒輪5嚙合，兩組卷線裝置7通過從動齒輪6嚙合傳動。

兩組卷線器71外側壁的長軸一端部及其中心點位置均設置有進線槽9，進線槽9連接有鋼絲繩，鋼絲繩另一端連接晾衣架，由于晾衣架每一端均連接有兩根鋼絲繩，使用時即使其中一根斷裂也不影響晾衣架的正常工作。

以上的實施方式，并不構成對該技術方案保護范圍的限定。任何在上述實施方式的精神原則之內所作的修改、等同替換和改進等，均應包含在該技術方案的保護范圍之內。
