本實用新型涉及廢水處理技術領域，具體講是一種應用于染缸的廢水回收處理設備。

背景技術：

染廠內的染缸，通常都是間隔并排布置于染房內。染缸在完成一缸布的染色工作后需要將布從染缸的出口導出，在導出布的過程中，大量附著在布上的染料水被一起帶出染缸，這些染料水出了染缸就成了廢水，被當污水排放掉。因此如若每次都是使用一次后便將被布帶出染缸的染料水當污水排放掉，將會造成大量水資源的浪費，同時，工廠的污水排放量也會增大，這兩者都大大增加了工廠的生產成本。為了解決上述問題，專利號為201620247485.9的實用新型公開了一種應用于染缸的廢水回收處理設備，其主要由回收機構和帶有齒條的支撐橫桿組成，通過回收機構將附著在布上的染料水擠壓出來并導回至染缸，實現染料水的回收利用。通過支撐橫桿實現對回收機構的移動。工作時，將回收機構沿著支撐橫桿移動至染缸進/出布口的前方，使得回收機構的導流斗正對進/出布口；待機時，也就是進布或出布時將回收機構沿著支撐橫桿移開，露出染缸進/出布口進行進/出布工序。但是該結構設計的應用于染缸的廢水回收處理設備，由于支撐橫桿為直線型結構，所以回收機構也只能沿著支撐橫桿直線移動。當進/出布工序時，雖然可將回收機構從染缸進/出布口前移開，但是由于回收機構只能直線移動，其始終處于染缸進/出布口的一旁，而進/出布工序時，操作工的幅度都特別大，靜置染缸進/出布口一旁的回收機構勢必會對進/出布工序產生一定的干擾，影響進/出布工序的效率。

為了解決上述技術問題，本案由此產生。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種對進/出布工序無任何干擾且回收機構移動平穩靈活的應用于染缸的廢水回收處理設備，從而提高進/出布工序的效率。

為了實現上述目的，本實用新型的技術方案如下：一種應用于染缸的廢水回收處理設備，包括導軌和活動設置于導軌上的回收機構；所述回收機構包括方形箱體，方形箱體內設置一對用于擠壓脫水的軋輥，方形箱體的前后兩側與軋輥相對應的位置分別開設有出布口和進布口，方形箱體的底部設置有導流斗，導流斗與方形箱體的內部連通，且導流斗的導流出口朝向方形箱體的后方；所述導軌為四分之一段弧形軌道，弧形軌道的一端位于染缸進/出布口的前方，另一端位于染缸的一側；所述弧形軌道上沿著長度方向開設有滑孔，滑孔從弧形軌道的一端延伸至另一端；所述弧形軌道上位于滑孔的兩側分別沿著長度方向布滿可自由轉動的滾柱，任意滾柱與所在弧形軌道的弧段垂直；所述導流斗的底部設置導向柱，導向柱活動配合在滑孔內，且導流斗的底部滾動配合在滾柱上。

進一步地，所述方形箱體的側面設置有握把。

進一步地，所述出布口和進布口均為圓形孔狀結構。

采用上述技術方案后，本實用新型與現有技術相比，具有以下優點：本實用新型應用于染缸的廢水回收處理設備，通過弧形軌道的設計，當待機時，可將回收機構沿著弧形軌道移動至染缸的一側，使其處于染缸進/出布口的側后方，從而徹底避免對進/出布工序的干擾，有效提高進/出布工序的效率；此外，通過導向柱與滑孔導向配合作用以及導流斗與滾柱的滾動配合設計，可確保回收機構在導軌上移動平穩靈活，不易卡頓。

附圖說明

圖1是本實用新型應用于染缸的廢水回收處理設備的俯視圖(工作狀態)。

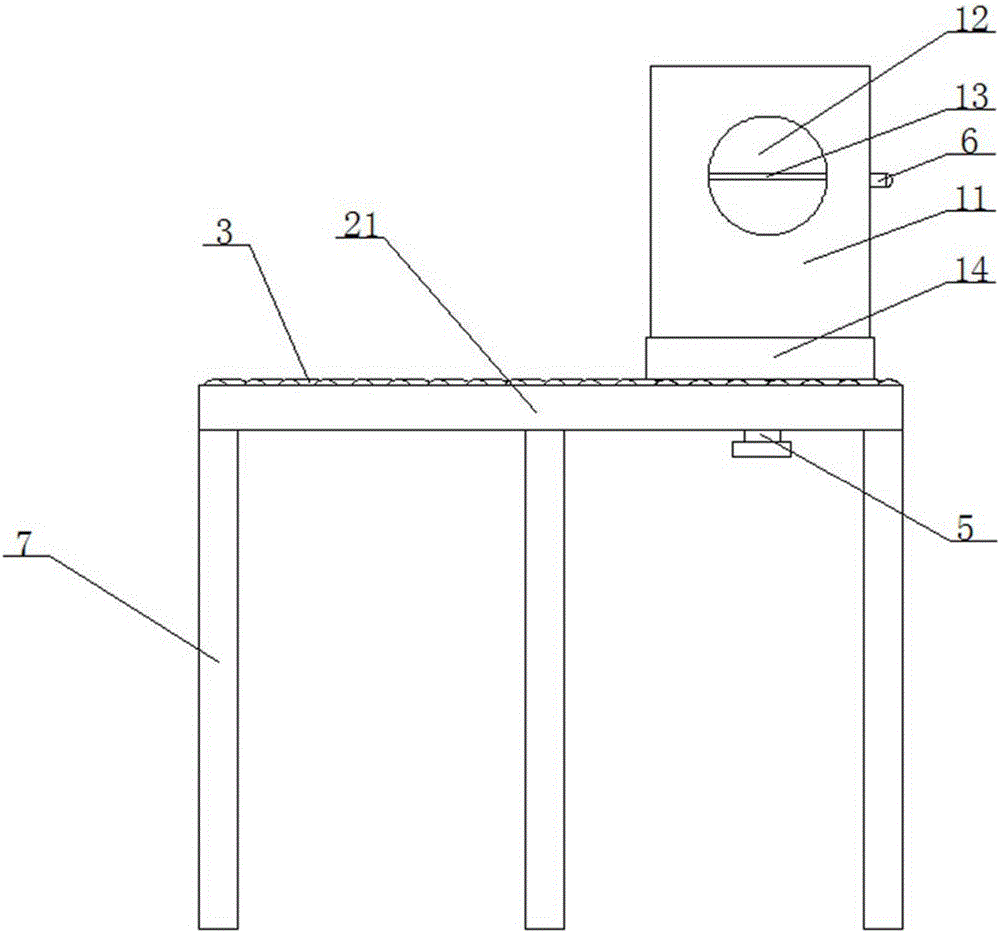

圖2是本實用新型應用于染缸的廢水回收處理設備的前視圖。

圖3是本實用新型應用于染缸的廢水回收處理設備中回收機構配合在導軌上的結構示意圖。

圖4是本實用新型應用于染缸的廢水回收處理設備的俯視圖(待機狀態)。

圖中所示：1、回收機構 11、方形箱體 12、軋輥 13、出布口 14、導流斗 2、導軌 21、弧形軌道 3、滾柱 4、滑孔 5、導向柱 6、握把 7、立柱 8、限位塊。

具體實施方式

下面通過附圖和實施例對本實用新型作進一步詳細闡述。

如圖1至圖4所示：一種應用于染缸的廢水回收處理設備，包括導軌2和活動設置于導軌2上的回收機構1，導軌2通過立柱7支撐。回收機構1包括方形箱體11，方形箱體11內設置一對用于擠壓脫水的軋輥12，方形箱體11的前后兩側與軋輥12相對應的位置分別開設有出布口13和進布口，方形箱體11的底部設置有導流斗14，導流斗14與方形箱體11的內部連通，且導流斗14的導流出口朝向方形箱體11的后方。以上均為現有技術，本實用新型的主要發明點對導軌2的改進，以此改變回收機構1待機時的位置，具體為：導軌2為四分之一段弧形軌道21，弧形軌道21的一端位于染缸進/出布口的前方，另一端位于染缸(圖中未畫出)的一側。

本實用新型還對回收機構1在導軌2上的滑動方式作了改進，使回收機構1在導軌2上移動更加平穩、靈活、可靠，具體為：弧形軌道21上沿著長度方向開設有滑孔4，滑孔4從弧形軌道21的一端延伸至另一端。弧形軌道21上位于滑孔4的兩側分別沿著長度方向布滿可自由轉動的滾柱3，任意滾柱3與所在弧形軌道21的弧段垂直。導流斗14的底部設置導向柱5，導向柱5活動配合在滑孔4內，且導流斗14的底部滾動配合在滾柱3上。導向柱5可沿著滑孔4的長度方向來回活動，從而對回收機構1起到很好的導向作用，使之在導軌2上的移動更加平穩。

為了便于對回收機構1進行操作以使其在導軌2上移動，在方形箱體11的側面設置有握把6。此外，出布口13和進布口均為圓形孔狀結構。為了將導向柱5完全限定在滑孔4內活動，在導向柱5的下端設置了限位塊8。

本實用新型應用于染缸的廢水回收處理設備，回收機構1可在染缸進/出布口的正前方與染缸的一側來回移動。設備工作時，將回收機構1沿著弧形軌道21移動至弧形軌道21的外端，此時回收機構1正好位于染缸進/出布口的正前方，且導流斗14正對染缸進/出布口的正前方(如圖1所示)；當設備待機時，也就是進/出布工序時，將回收機構1沿著弧形軌道21移動至弧形軌道21的內端，而此時回收機構1正好位于染缸的一側(如圖4所示)，不會對進/出布工序造成任何干擾。

以上所述依據實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項發明思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其保護的范圍。
