本實用新型涉及家居用品領域，特別涉及晾曬架。

背景技術：

目前人們使用的晾曬架，當晾曬被子、被單等時，由于架體上缺少可將被子撐開的結構，被子懸掛后，形成的兩層相互接觸在一起，從而影響被子上水分的蒸發，需要的晾曬時間長。而出現的可將被子撐開的晾曬架，其采用的方式是通過平行設置的多根撐桿將被子撐開。多根撐桿結構，占用空間大，不方便收納。

技術實現要素：

針對現有晾曬架存在的上述問題，申請人進行研究及改進，提供一種可方便撐開、方便收納的側撐開式快速晾曬架。

為了解決上述問題，本實用新型采用如下方案：

一種側撐開式快速晾曬架，包括設置于兩側的、帶有底座的支撐桿，兩支撐桿之間連接晾曬桿，所述支撐桿的前側面或/和后側面設有沿其軸向延伸的放置槽，支撐桿上套置有至少一個滑套，所述滑套上活動安裝有可完全放置于所述放置槽中的撐開桿。

進一步的，所述支撐桿上套置有兩滑套，兩滑套上均安裝有一撐開桿，兩滑套的兩撐開桿分別位于支撐桿的前后兩側。

進一步的，所述滑套的徑向兩側對稱設有腰型安裝孔，所述腰型安裝孔中借助鉸軸轉動安裝所述撐開桿，所述鉸軸的端部安裝有鎖緊螺套。

本實用新型的技術效果在于：

本實用新型的晾曬架，采用滑套、撐開桿結構，可將大件衣物如被套等撐開晾曬，加快晾干速度；撐開桿可隱藏于晾曬桿中，不占用空間。

附圖說明

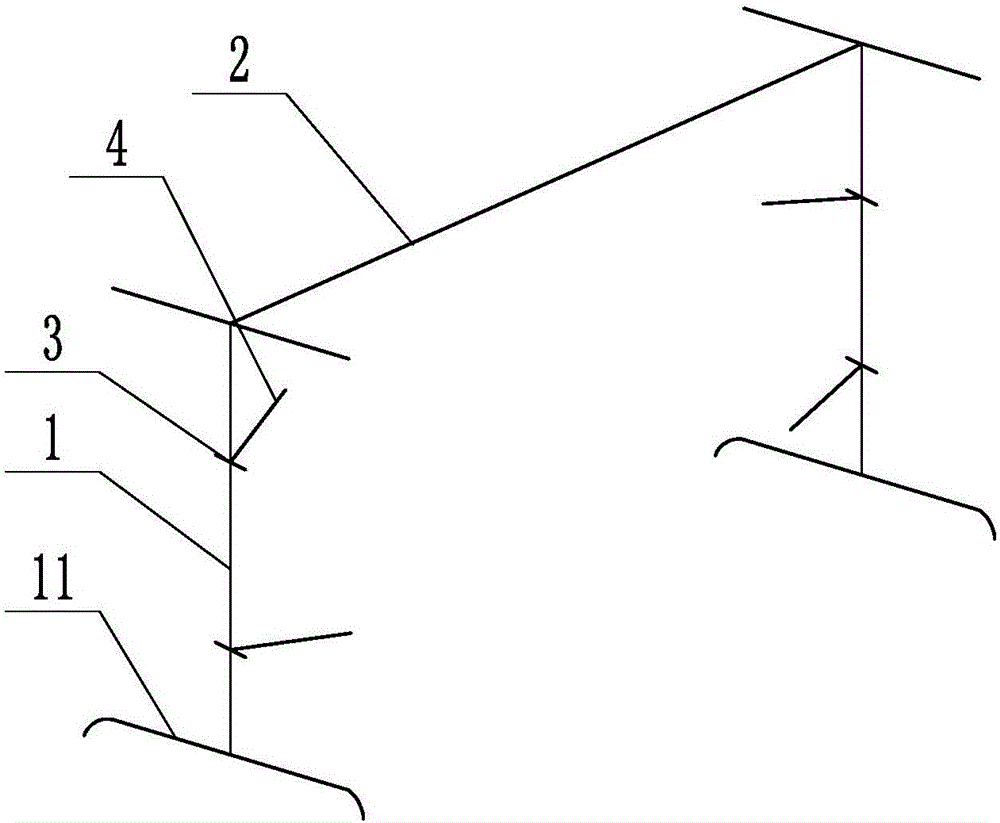

圖1為本實用新型的結構示意圖。

圖2為本實用新型的另一結構圖。

圖3為本實用新型中滑套與撐開桿的結構圖(撐開桿為撐開狀態)。

圖4為本實用新型中滑套與撐開桿的結構圖(撐開桿為收攏狀態)。

圖中：1、支撐桿；11、底座；12、放置槽；2、晾曬桿；3、滑套；31、腰型安裝孔；4、撐開桿；5、鎖緊螺套。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。

如圖1、圖3及圖4所示，包括設置于兩側的、帶有底座11的支撐桿1，兩支撐桿1之間連接晾曬桿2，支撐桿1的前側面或/和后側面設有沿其軸向延伸的放置槽12，支撐桿1上套置有至少一個滑套3，滑套3上活動安裝有可完全放置于放置槽12中的撐開桿4。

如圖2所示，支撐桿1上套置有兩滑套3，兩滑套3上均安裝有一撐開桿4，兩滑套3的兩撐開桿4分別位于支撐桿1的前后兩側。

如圖3、圖4所示，滑套3的徑向兩側對稱設有腰型安裝孔31，腰型安裝孔31中借助鉸軸轉動安裝撐開桿4，鉸軸的端部安裝有鎖緊螺套5。

使用時，若需要將被子等大件衣物撐開時，先松開鎖緊螺套5，將撐開桿4向兩側張開，呈八字形，并鎖緊鎖緊螺套5，再調節滑套3的上下位置。當不需要撐開使用時，松開鎖緊螺套5，將撐開桿4置入放置槽12中，鎖緊鎖緊螺套5。

以上所舉實施例為本實用新型的較佳實施方式，僅用來方便說明本實用新型，并非對本實用新型作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本實用新型所提技術特征的范圍內，利用本實用新型所揭示技術內容所作出局部改動或修飾的等效實施例，并且未脫離本實用新型的技術特征內容，均仍屬于本實用新型技術特征的范圍內。
